1968-1982 "Рига-4", "Рига-12" "МП-046", "Верховина-3 / 4 / 5 / 6", "Автоматик"

Категория: Мотоциклы, мопеды и т.д.

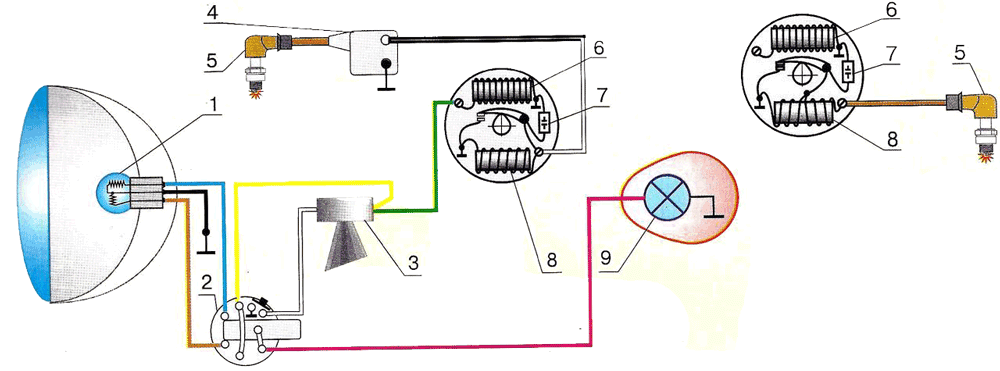

Схема электрооборудования мокиков Рига-4, Рига-12, Верховина-3, Верховина-4, Верховина-5, Верховина-6, ЛМЗ МП-046 и РМЗ Автоматик

  1. Лампа фары А6-15+15;
  2. Переключатель света П25 с кнопкой звукового сигнала:
  3. Звуковой сигнал С34;
  4. Катушка зажигания Б300;
  5. Свеча А17В;
  6. Обмотка питания системы освещения;
  7. Конденсатор;
  8. Обмотка питания системы зажигания;
  9. Задний фонарь с лампой А6-2.
электросхемы советских мотоциклов
Печать
Поделиться:
Верховина-3

Цветная схема электрооборудования мопедов "Рига-4", "Рига-12" и ЛМЗ МП-046, Верховина-3 (МП-048), Верховина-4 (ЛМЗ-2-152), Верховина-5 (ЛМЗ-2.153), Верховина-6 (ЛМЗ-2.158, ЛМЗ-2.158-1), Автоматик (ЛМЗ-2.154), год производства с 1968 по 1982.
