1958-1975 Pannonia T5 и Pannonia TLF250

Категория: Мотоциклы, мопеды и т.д. / Pannonia

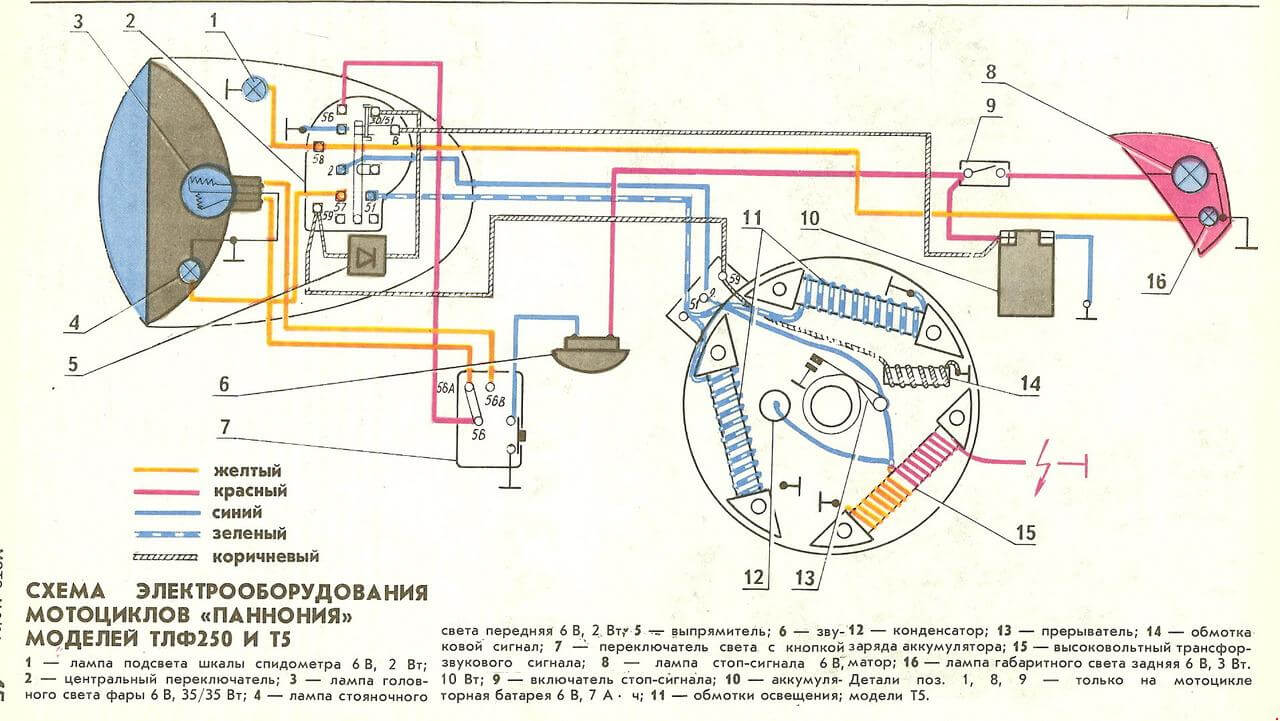

Схема электрооборудования мотоциклов Паннония Т5 и Паннония TLF250

  1. Pannonia T5: Лампа подсвета шкалы спидометра 6 В, 2 Вт;
  2. Центральный переключатель;
  3. Лампа головного света фары 6 В, 35/35 Вт;
  4. Лампа стояночного света передняя 6 В, 2 Вт;
  5. Выпрямитель;
  6. Звуковой сигнал;
  7. Переключатель света с кнопкой звукового сигнала;
  8. Pannonia T5: Лампа стоп-сигнала 6 В, 10 Вт;
  9. Pannonia T5: Включатель стоп-сигнала;
  10. Аккумуляторная батарея 6 В, 7 а/ч;
  11. Обмотки освещения;
  12. Конденсатор;
  13. Прерыватель;
  14. Обмотка заряда аккумулятора;
  15. Высоковольтный трансформатор;
  16. Лампа габаритного света задняя 6 В, 3 Вт.
электросхемы европейских мотоциклов
Печать
Поделиться:
Pannonia T5

Схема электрооборудования мотоциклов Pannonia T5 и Pannonia TLF250, оборудованные 247-кубовым двигателем. (1958-1975)
