1951-1956 M1A "Москва" - схема электрооборудования

Категория: Мотоциклы, мопеды и т.д.

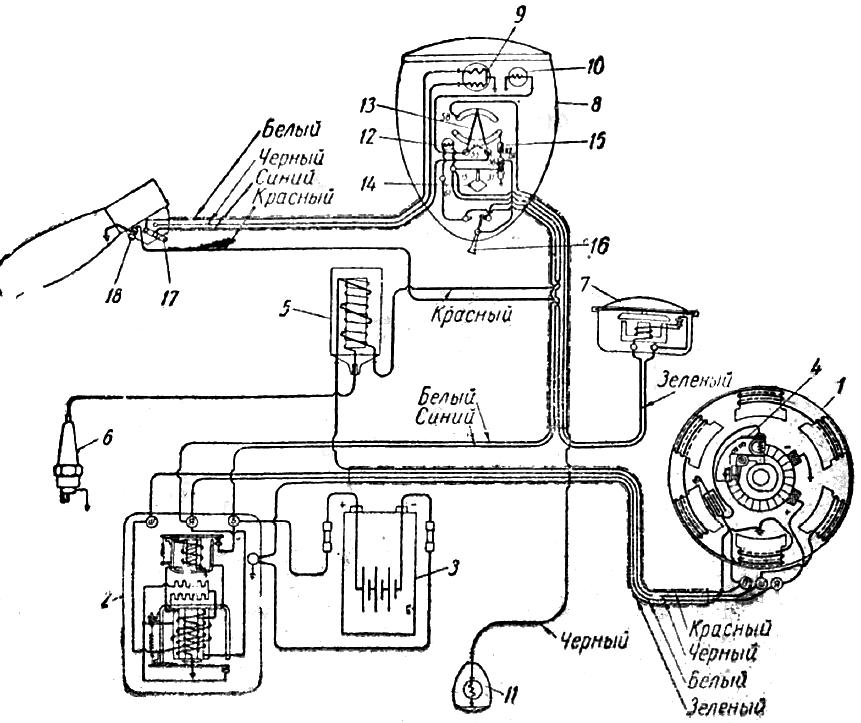

Электросхема мотоцикла М1А Москва

  1. Генератор;
  2. Реле-регулятор;
  3. Аккумуляторная батарея;
  4. Прерыватель;
  5. Катушка зажигания;
  6. Свеча зажигания;
  7. Сигнал;
  8. Фара;
  9. Лампа дальнего и ближнего света;
  10. Лампа стояночною света;
  11. Задний фонарь;
  12. Контрольная лампа;
  13. Центральный переключатель;
  14. Ключ;
  15. Предохранитель;
  16. Переключатель аккумуляторной батареи и генератора;
  17. Переключатель дальнего и ближнего света;
  18. Кнопка сигнала.
Печать
Поделиться:
M1A Москва

Схема электрооборудования мотоцикла M1A "Москва" с двухтактным одноцилиндровым двигателем, рабочим объемом 123 см3
