1971-1976 Днепр МТ-9 - схема электрооборудования
6-ти вольтовая схема электрооборудования мотоцикла Днепр МТ-9, а также Днепр МТ-9 с коляской. Мотоцикл оборудован двигателем 650 см3 - мощность 32 л.с. (год выпуска 1971, 1972, 1973, 1974, 1975, 1976)

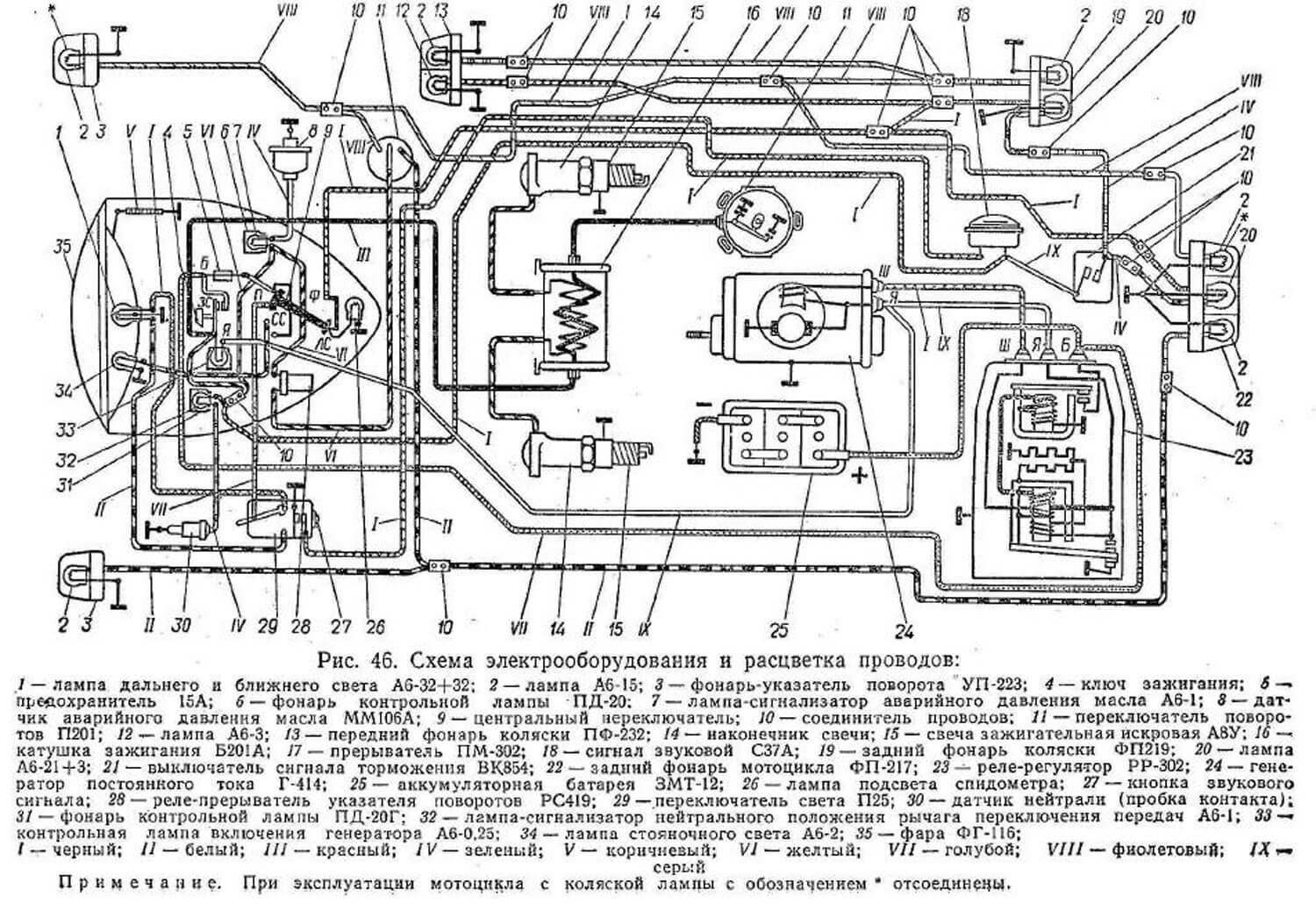

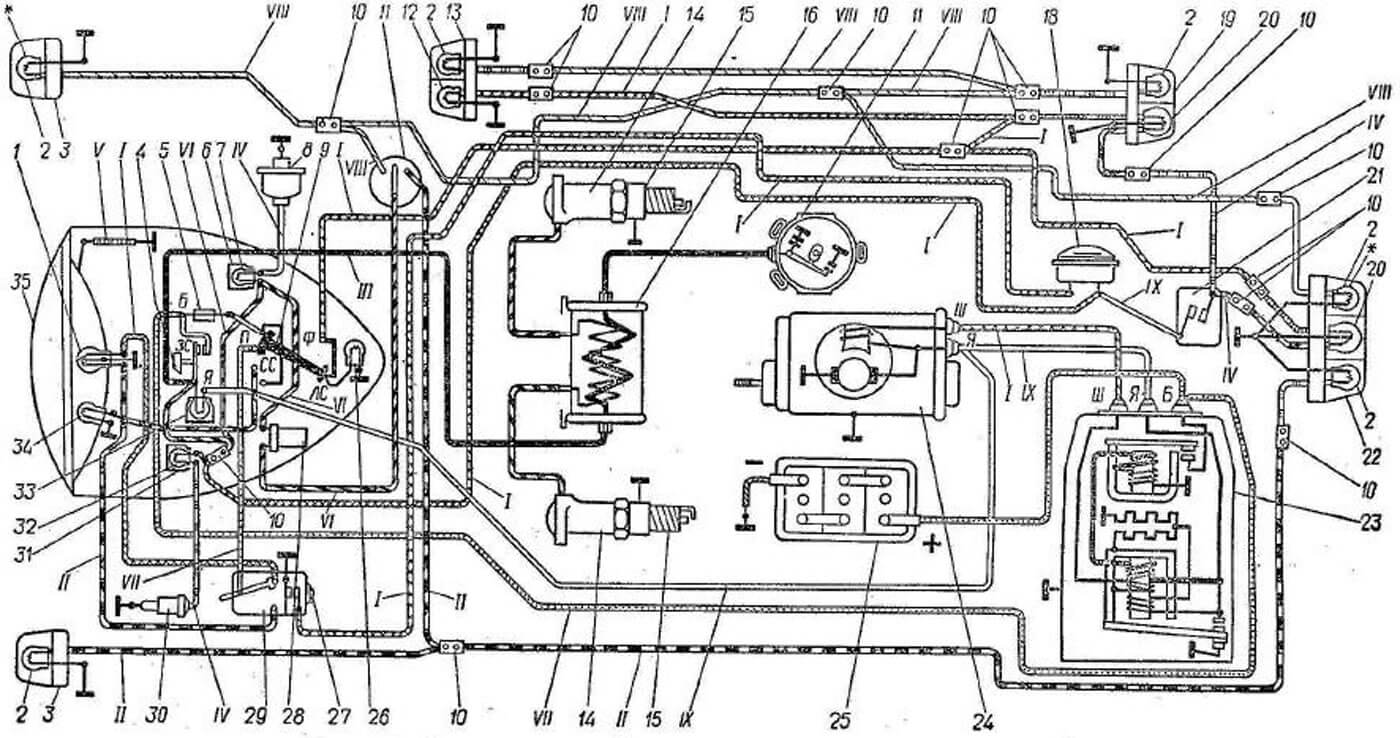

Электросхема Днепр МТ-9 с катушкой зажигания Б201А и прерывателем зажигания ПМ 302
Цвет проводов:
- черный
- белый
- красный
- зеленый
- коричневый
- желтый
- голубой
- фиолетовый
- серый
Оборудование:
- Лампа дальнего и ближнего света А6-32+32
- Лампа А6-15
- Фонарь-указатель поворота УП-223
- Ключ зажигания
- Предохранитель 15А
- Фонарь контрольной лампы ПД-20
- Лампа-сигнализатор аварийного давления масла А6-1
- Датчик аварийного давления масла ММ106А
- Центральный переключатель
- Соединитель проводов
- Переключатель поворотов П201
- Лампа А6-3
- Передний фонарь коляски ПФ-232
- Наконечник свечи
- Свеча зажигательная искровая А8У
- Катушка зажигания Б201А
- Прерыватель ПМ-302
- Сигнал звуковой С37А
- Задний фонарь коляски ФП219
- Лампа А6-21+3
- Выключатель сигнала торможения ВК854
- Задний фонарь мотоцикла ФП-217
- Реле-регулятор РР-302
- Генератор постоянного тока Г-414
- Аккумуляторная батарея ЗМТ-12
- Лампа подсветки спидометра
- Кнопка звукового сигнала
- Реле-прерыватель указателя поворотов РС419
- Переключатель света П25
- Датчик нейтрали (пробка контакта)
- Фонарь контрольной лампы ПД-20Г
- Лампа-сигнализатор нейтрального положения рычага переключения передач А6-1
- Контрольная лампа включения генератора А6-0.25
- Лампа стояночного света А6-2
- Фара ФГ-116
Примечание: При эксплуатации мотоцикла с коляской лампы с обозначением * отсоединены.

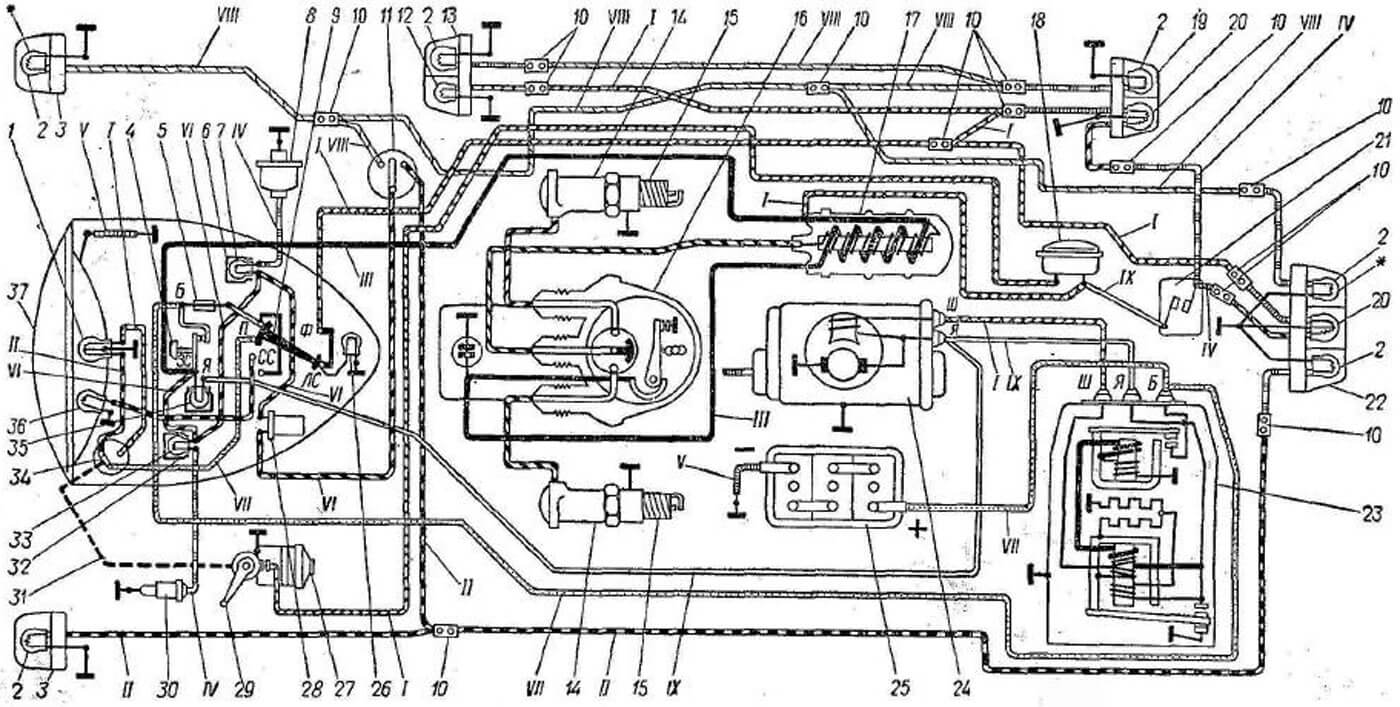

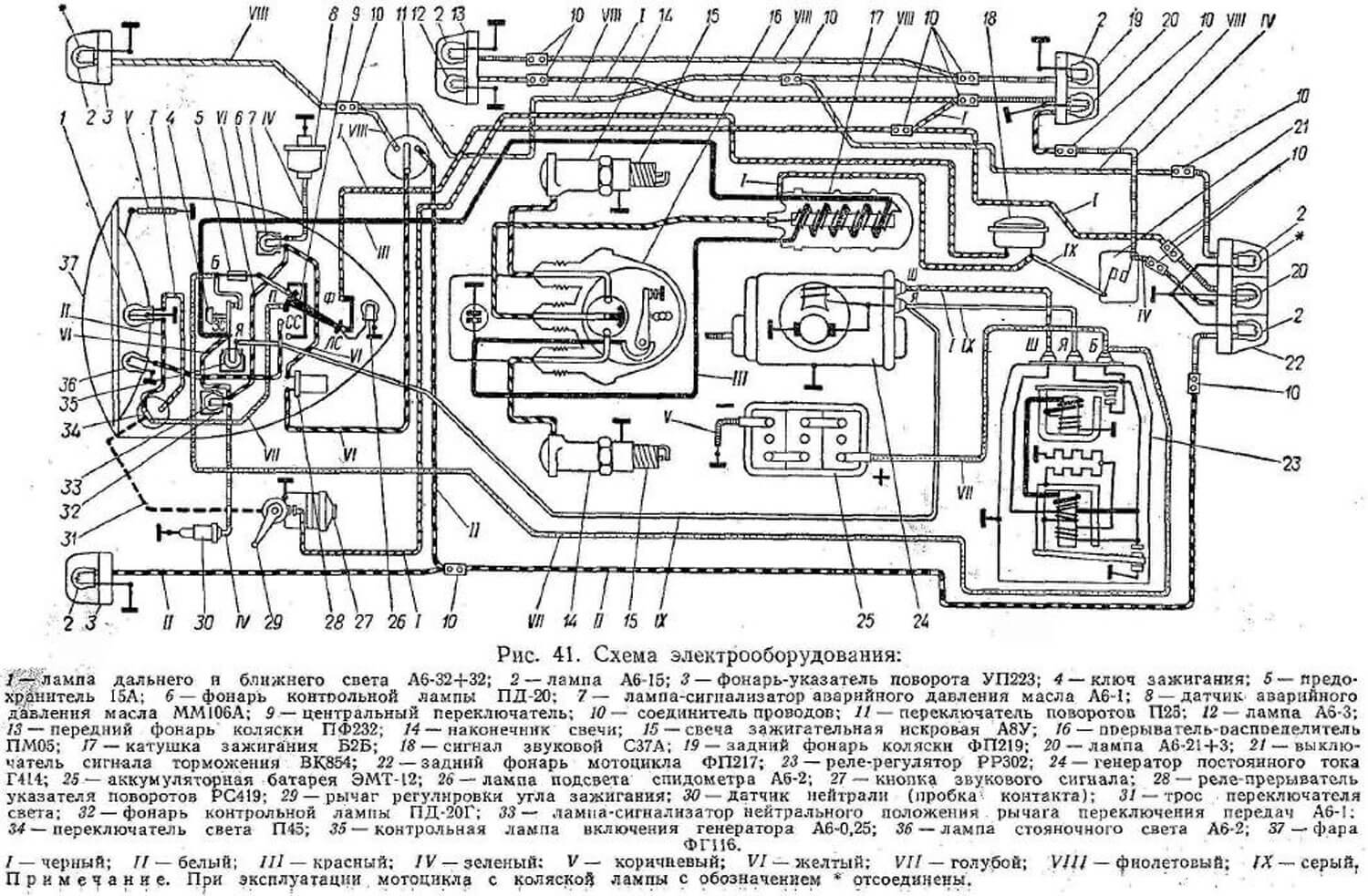

Электросхема Днепр МТ-9 с катушкой зажигания Б2Б и прерывателем зажигания ПМ 05
Цвет проводов:
- черный
- белый
- красный
- зеленый
- коричневый
- желтый
- голубой
- фиолетовый
- серый
Оборудование:
- Лампа дальнего и ближнего спета А6-32+32
- Лампа А6-15
- Фонарь-указатель поворота УП223
- Ключ зажигания
- Предохранитель 15А
- Фонарь контрольной лампы ПД-20
- Лампа-сигнализатор аварийного давления масла А6-1
- Датчик аварийного давления масла ММ106А
- Центральный переключатель
- Соединитель проводов
- Переключатель поворотов П25
- Лампа А6-3
- Передний фонарь коляски ПФ232
- Наконечник свечи
- Свеча зажигательная искровая А8У
- Прерыватель-распределитель ПМ05
- Катушка зажигания Б2Б
- Сигнал звуковой С37А
- Задний фонарь коляски ФП217
- Лампа А6-21+3
- Выключатель сигнала торможения ВК854
- Задний фонарь мотоцикла ФП217
- Реле-регулятор РР302
- Генератор постоянного тока Г414
- Аккумуляторная батарея ЭМТ-12
- Лампа подсветки спидометра А6-2
- Кнопка звукового сигнала
- Реле-прерыватель указателя поворотов РС419
- Рычаг регулировки угла зажигания
- Датчик нейтрали (пробка контакта)
- Трос переключателя света
- Фонарь контрольной лампы ПД-20Г
- Лампа-сигнализатор нейтрального положения рычага переключения передач А6-1
- Переключатель света П45
- Контрольная лампа включения генератора А6-0,25
- Лампа стояночного света А6-2
- Фара ФГ116
