1975-1985 Днепр МТ-10 и Днепр МТ 10-36 - схема электрооборудования

Днепр МТ10

12-ти вольтовая электрическая схема мотоциклов Днепр МТ-10 и Днепр МТ 10-36, одиночные и модели с коляской. Мотоциклы оборудованы двухцилиндровым бензиновым двигателем, рабочим объемом 650-кубических сантиметров. (1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985)

Электрическая схема мотоцикла Днепр МТ10 и Днепр МТ10-36

  1. Переключатель указателей поворотв П-201;
  2. Реле-прерыватель указателей поворотов;
  3. Лампа подсветки шкалы спидометра А12-1;
  4. Лампа головного света фары А12-45+40;
  5. Лампа переднего габаритного огня А12-4;
  6. Замок зажигания;
  7. Указатели поворотов левые с лампами А12-21;
  8. Переключатель света с кнопкой звукового сигнала П-201;
  9. Указатели поворотов правые на коляске с лампами А12-21;
  10. Передний габаритный огонь на коляске  с лампой А12-21;
  11. Аккумуляторные батареи ЗМТ-6 или 6МТС-9;
  12. Предохранитель 15А;
  13. Контрольная лампа указателей поворотов А12-1;
  14. Контрольная лампа аварийного давления масла А12-1;
  15. Контрольная лампа дальнего света фары А12-1;
  16. Контрольная лампа работы генератора А12-1;
  17. Датчик давления масла;
  18. Датчик нейтрали в коробке передач;
  19. Контрольная лампа нейтрали А12-1;
  20. Звуковой сигнал С38;
  21. Катушка зажигания Б-204;
  22. Реле-регулятор РР-330;
  23. Генератор Г-424;
  24. Свечи зажигания А10НТ с помехоподавительными колпачками;
  25. Прерыватель ПМ-302А;
  26. Двухнитевая лампа стоп-сигнала и заднего габаритного огня на коляске А12-21+5;
  27. Разъемы;
  28. Выключатель "массы";
  29. Лампа стоп-сигнала А12-21;
  30. Лампа заднего габаритного огня А12-5.

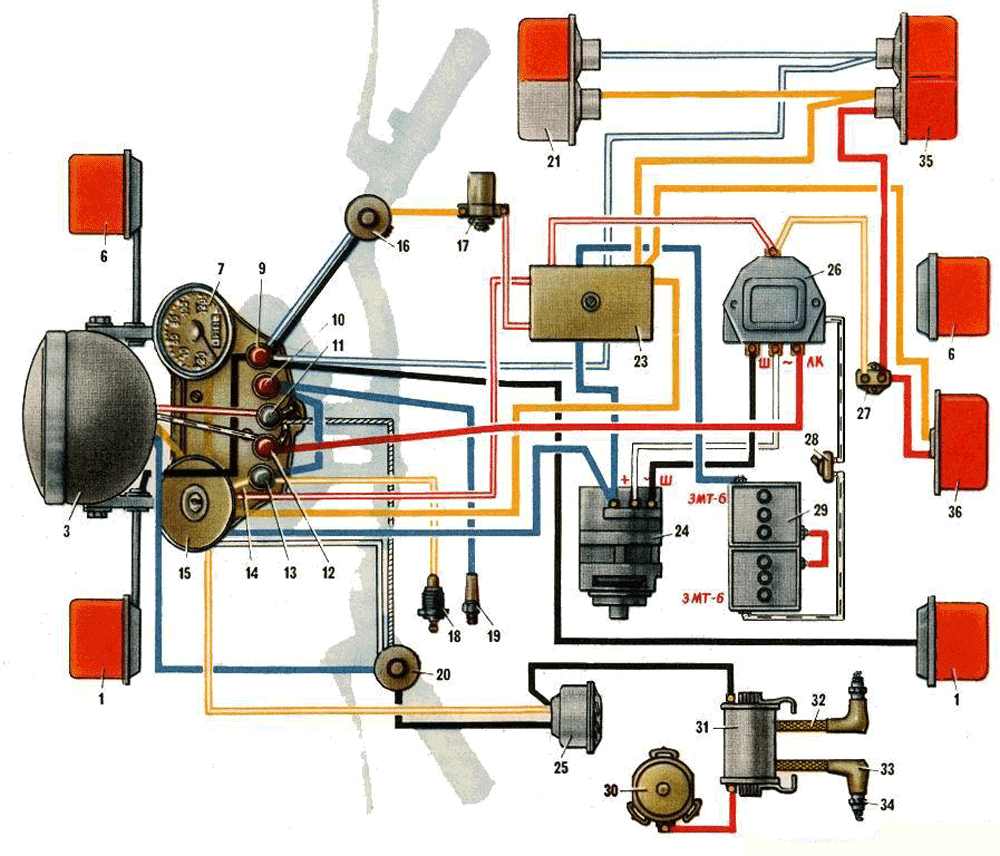

Схема электрооборудования мотоцикла Днепр МТ-10

  1. Фонарь левого указателя поворота;
  2. Лампа А12-21;
  3. Фара;
  4. Лампа А12-4 габаритного и стояночного света;
  5. Лампа А12-45-40 дальнего и ближнего света;
  6. Фонарь правого указателя поворота (на мотоцикле с коляской не подключен);
  7. Спидометр;
  8. Лампа А12-1 освещения спидометра;
  9. Фонарь контрольной лампы указателей поворота;
  10. Фонарь контрольной лампы аварийного давления масла;
  11. Фонарь контрольной лампы дальнего света;
  12. Фонарь контрольной лампы генератора;
  13. Фонарь контрольной лампы датчика нейтрали;
  14. Панель приборов;
  15. Центральный переключатель;
  16. Переключатель указателей поворота;
  17. Прерыватель указателей поворота;
  18. Пробка контакта;
  19. Датчик аварийного давления масла;
  20. Переключатель света;
  21. Передний фонарь коляски;
  22. Лампа А12-21 габаритного света и сигнала тормоза на коляске;
  23. Блок предохранителей;
  24. Генератор;
  25. Сигнал;
  26. Реле-регулятор;
  27. Выключатель сигнала торможения;
  28. Включатель;
  29. Аккумуляторная батарея;
  30. Прерыватель;
  31. Катушка зажигания;
  32. Провод высокого напряжения;
  33. Наконечник свечи;
  34. Свеча зажигания;
  35. Задний фонарь коляски;
  36. Фонарь мотоцикла;
  37. Лампа А12-15 сигнала торможения;
  38. Лампа А12-3 габаритного света и освещения номерного знака.
