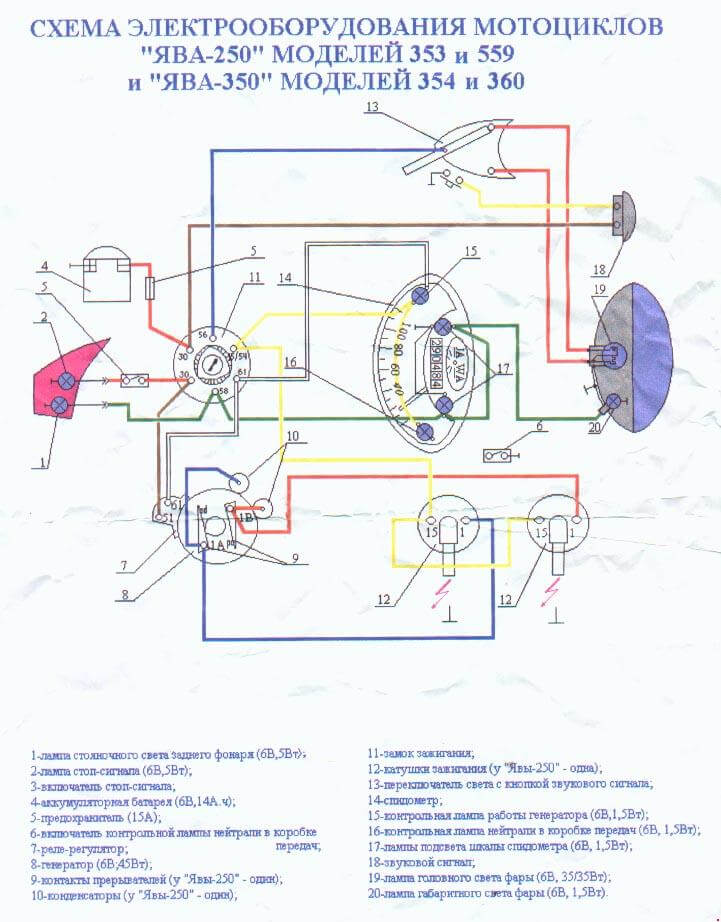

1954-1978 Jawa 250/353, 250/559 и Jawa 350/354, 350/360 схема электрооборудования
Электрическая схема мотоциклов Jawa 250/353 и Jawa 250/559 с двухтактным одноцилиндровым двигателем рабочим объемом 249 cm³, а также мотоциклы Jawa 350/354 и Jawa 350/360 с двухтактным двухцилиндровым двигателем рабочим объемом 344 cm³ (1954-1978)
- Лампа стояночного света заднего фонаря (6В,5Вт);
- Лампа стоп-сигнала (6В,5Вт);
- Включатель стоп-сигнала;
- Аккумуляторная батарея (6В, 14А .ч);
- Предохранитель (15А);
- Включатель контрольной лампы нейтрали в коробке передач;
- Реле-регулятор;
- Генератор (6В, 45Вт);
- Контакты прерывателей (у “Явы-250“ - один);
- Конденсаторы (у "Явы-250" - один);
- Замок зажигания;
- Катушки зажигания (у "Явы-250" - одна);
- Переключатель света с кнопкой звукового сигнала;
- Спидометр;
- Контрольная лампа работы генератора (6В,1,5Вт);
- Контрольная лампа нейтрали в коробке передач (6В, 1,5Вт);
- Лампы подсвета шкалы спидометра (6В, 1,5Вт);
- Звуковой сигнал;
- Лампа головного света фары (6В, 35+35Вт);
- Лампа габаритного света фары (6В, 1,5Вт).
