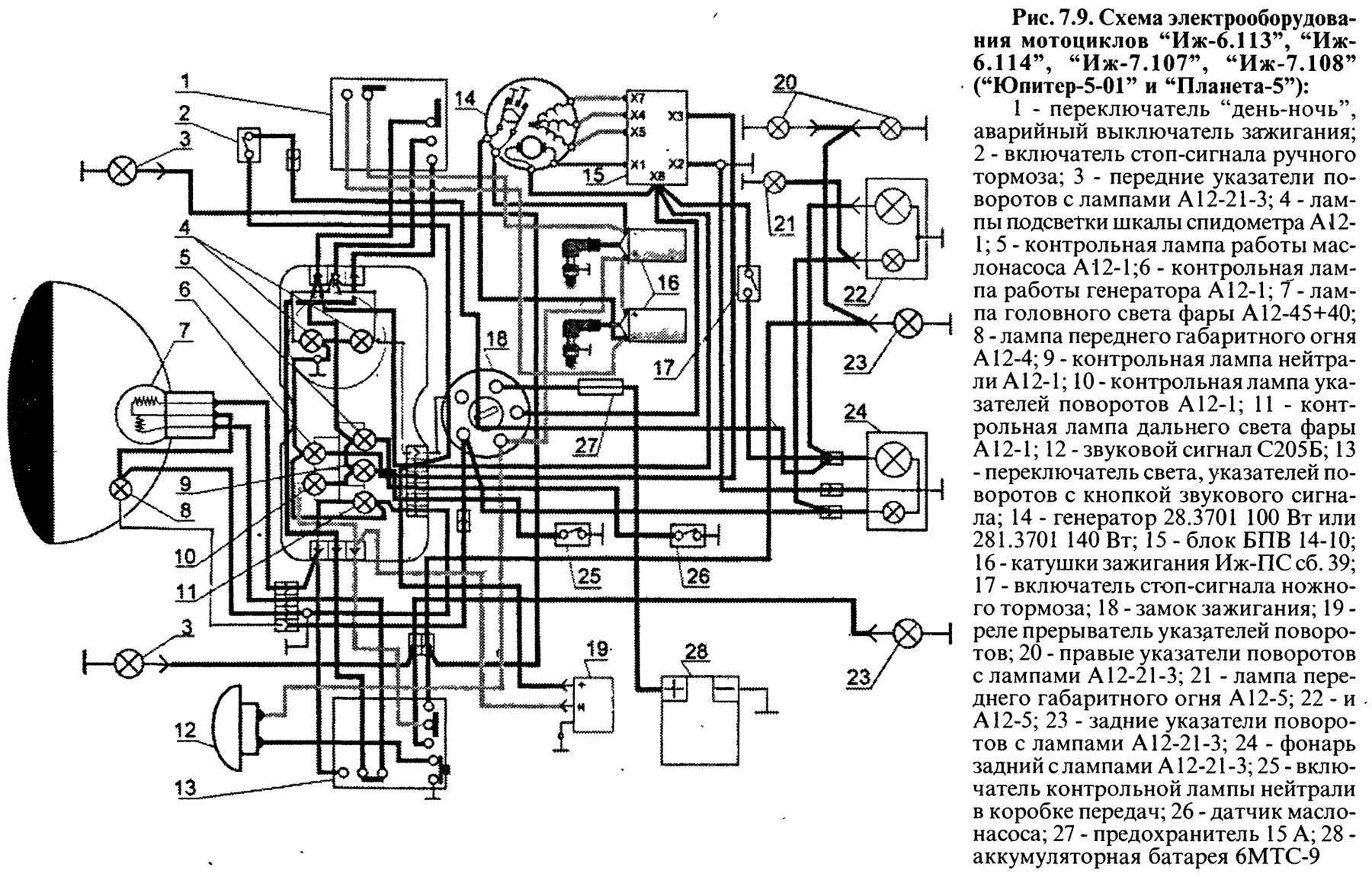

Цветная схема электрооборудования мотоцикла Иж-Юпитер 5(4)

Цветная схема электрооборудования мотоцикла Иж-Юпитер 5(4)



1, 4, 13, 16- Фонари указателей поворота;
2- Фара;
3- Щиток;
5- Выключатель стоп-сигнала ручного тормоза;
6- Переключатель правый;
7- Выключатель стоп-сигнала ножного тормоза;
8- Реле-прерыватель указателей поворота;
9- Блок выпрямитель-регулятор;
10- Фонарь передний бокового прицепа;
11- Фонарь указателей поворота бокового прицепа;
12- Фонарь задний бокового прицепа;
14- Фонарь задний;
15- Генератор;
17- Батарея аккумуляторная;
18- Предохранитель;
19- Катушки зажигания;
20- Свечи зажигания;
21- Наконечники свечей зажигания;
22- Включатель лампы нейтрали;
23- Переключатель левый;
24- Сигнал звуковой.
Цветная схема электрооборудования мотоцикла Иж-Юпитер 5(4)
