1950-1958 Иж-49 - схема электрооборудования

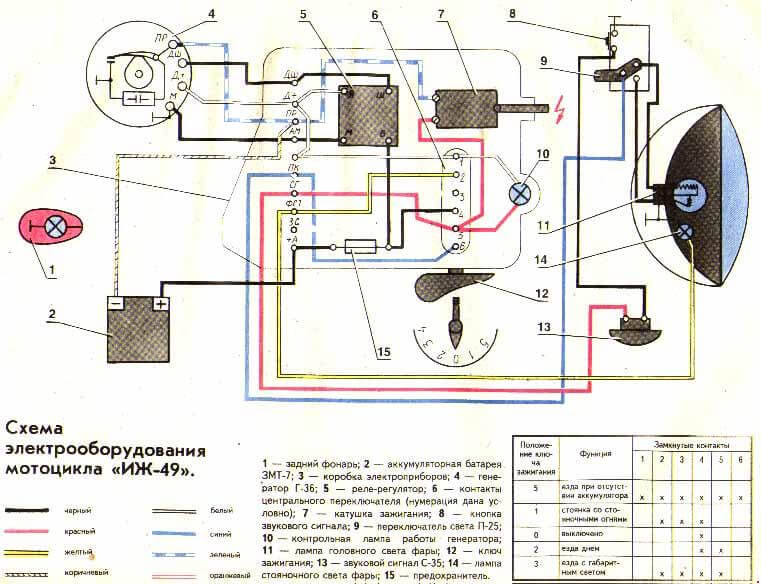

Схема электрооборудования мотоцикла Иж-49 с двухтактным одноцилиндровым двигателем, рабочим объемом 346 см3 (1950-1958)
- Задний фонарь;
- Аккумуляторная батарея ЗМТ-7;
- Коробка электроприборов;
- Генератор Г-36;
- Реле-регулятор;
- Контакты центрального переключателя (нумерация дана условно);
- Катушка зажигания;
- Кнопка звукового сигнала;
- Переключатель света П-25;
- Контрольная лампа работы генератора;
- Лампа головного света фары;
- Ключ зажигания;
- Звуковой сигнал С-35;
- Лампа стояночного света фары;
- Предохранитель.
