1965-1985 Иж Юпитер 2, Планета 2, Юпитер 3 и Планета 3 - схема электрооборудования

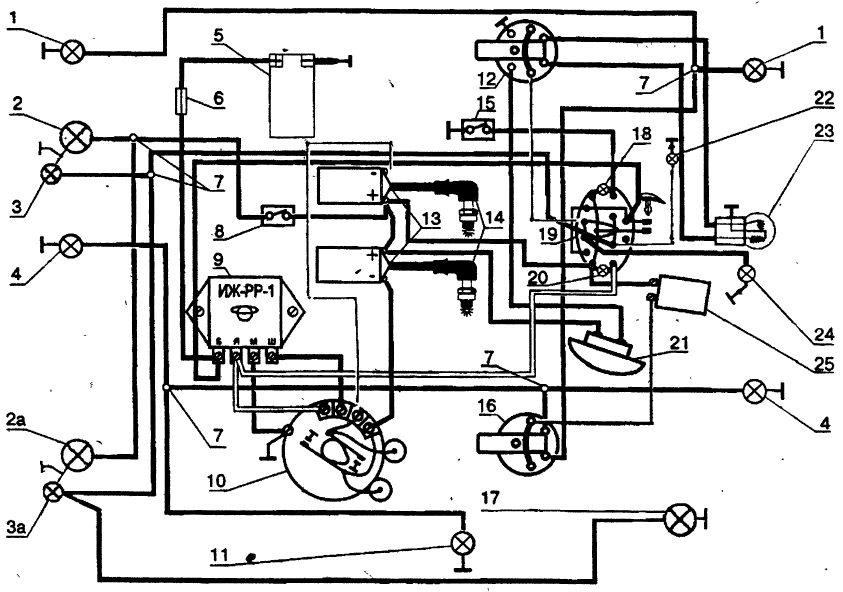

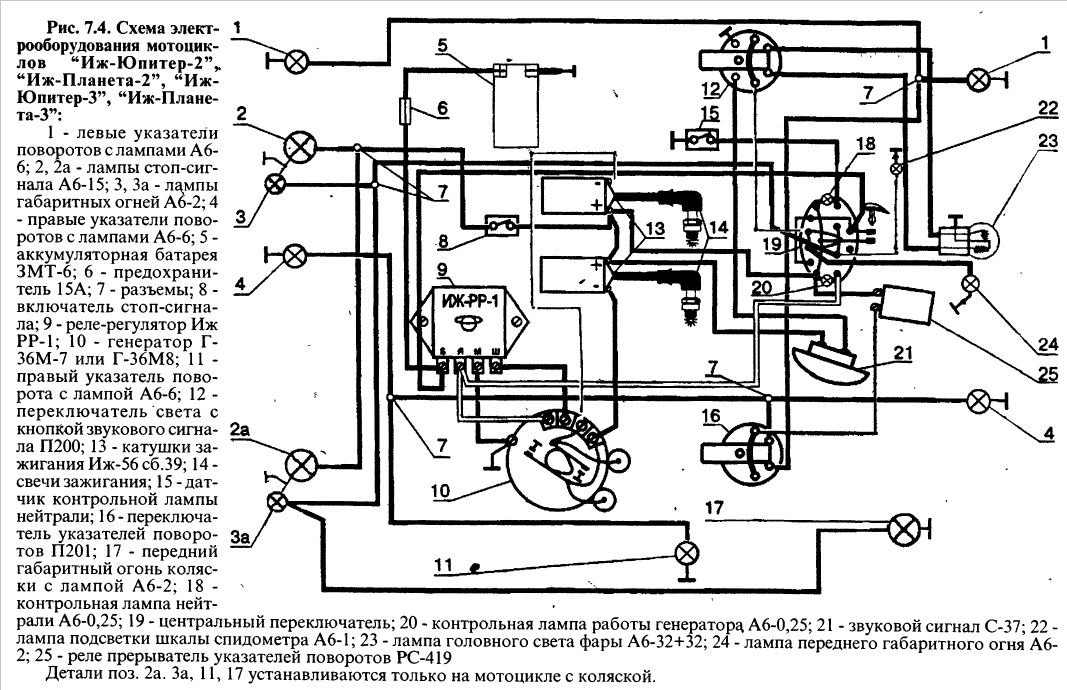

Схема электрооборудования мотоциклов ИЖ Юпитер 2, Юпитер 3 с двухтактным двухцилиндровым двигателем 347 см3 и ИЖ Планета 2 и Планета 3 с двухтактным одноцилиндровым двигателем 346 см3 (1965-1985)
- Левые указатели поворотов с лампами А 6-6;
- 2а. Лампы стоп-сигнала А6-15;
- За. Лампы габаритных огней А6-2;
- Правые указатели поворотов с лампами А6-6;
- Аккумуляторная батарея ЗМТ-6;
- Предохранитель 15А;
- Разъемы;
- Включатель стоп-сигнала;
- Реле-регулятор Иж РР-1;
- Генератор Г-36М-7 или Г-36М8;
- Правый указатель поворота с лампой А6-6;
- Переключатель света с кнопкой звукового сигнала П200;
- Катушки зажигания Иж-56 сб.39;
- Свечи зажигания;
- Датчик контрольной лампы нейтрали;
- Переключатель указателей поворотов П201;
- Передний габаритный огонь коляски с лампой А6-2;
- Контрольная лампа нейтрали А6-0,25;
- Центральный переключатель;
- Контрольная лампа работы генератора А6-0,25;
- Звуковой сигнал С-37;
- Лампа подсветки шкалы спидометра А6-1;
- Лампа головного света фары А6-32+32;
- Лампа переднего габаритного огня А6-2;
- Реле прерыватель указателей поворотов РС-419
Детали поз. 2а. За, 11, 17 устанавливаются только на мотоцикле с коляской.
