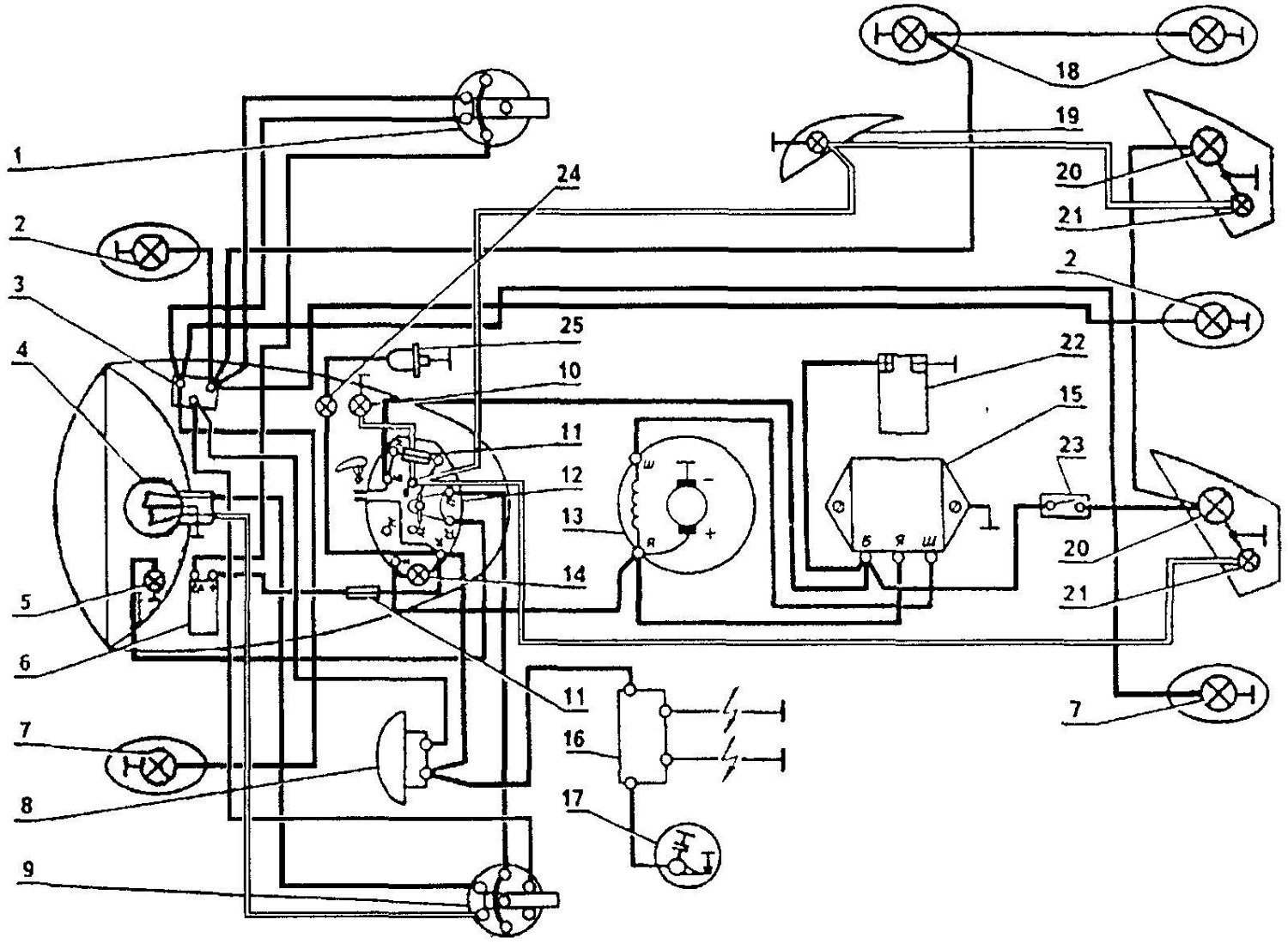

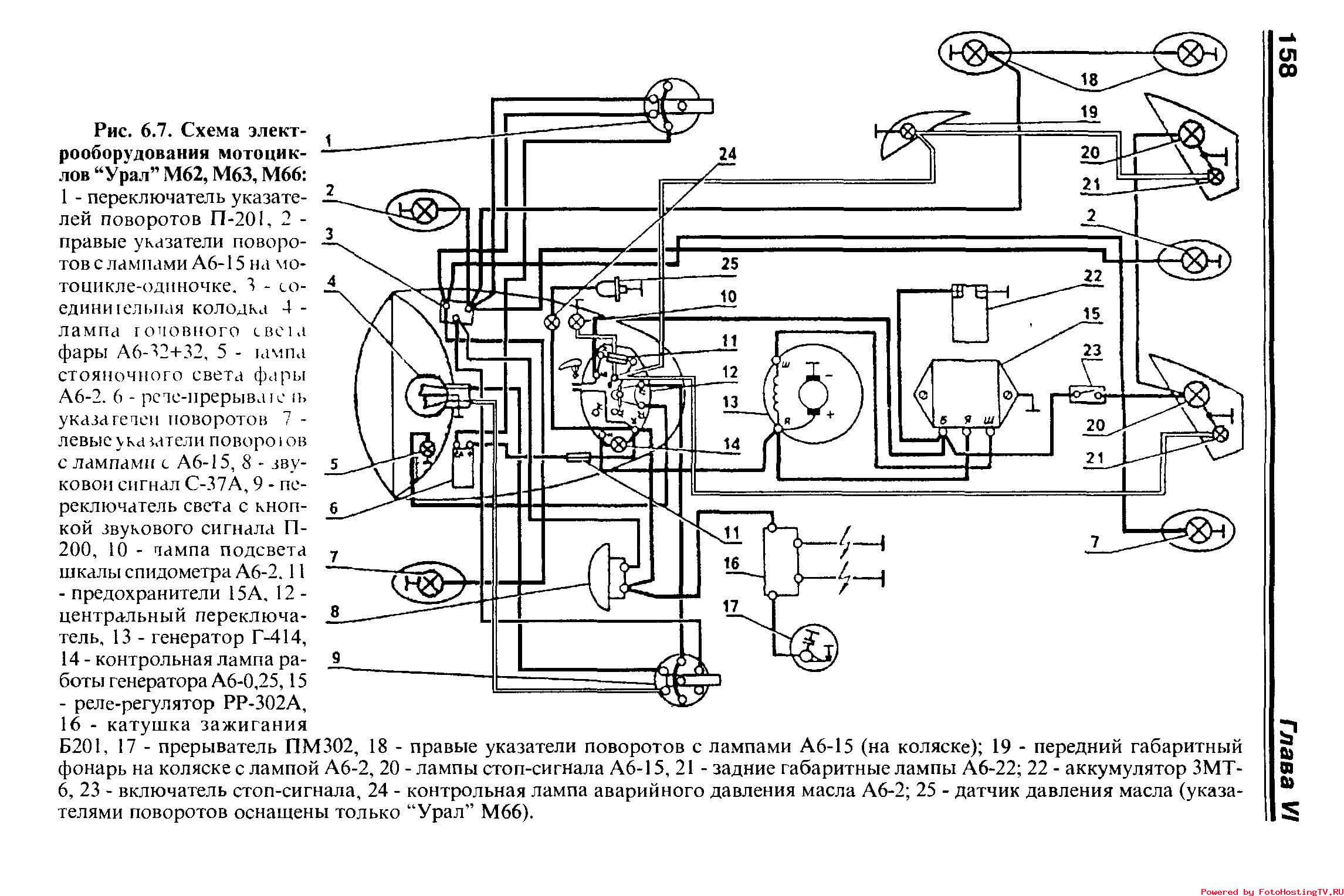

1961-1975 Урал М-62, М-63, М-66 - схема электрооборудования
6-ти вольтовая электрическая схема мотоциклов Урал М-62, Урал 2 "М-63" и Урал 3 "М-66", с четырехтактным бензиновым двигателем, рабочим объемом 650 кубических сантиметров, мощностью 28 или 32 л.с. (1961-1975)
Указателями поворотов оснащены только “Урал” М66
- Переключатель указателей поворотов П-201,
- Правые указатели поворотов с лампами А6-15 на мотоцикле-одиночке,
- Соединительная колодка,
- Лампа головного света фары А6-32+32,
- Лампа стояночного света фары А6-2,
- Реле-прерыватель указателей поворотов,
- Левые указатели поворотов с лампами с А6-15,
- Звуковой сигнал С-37А,
- Переключатель света с кнопкой звукового сигнала П-200,
- Лампа подсвета шкалы спидометра А6-2,
- Предохранители 15А,
- Центральный переключатель,
- Генератор Г-414,
- Контрольная лампа работы генератора А6-0,25,
- Реле-регулятор РР-302А,
- Катушка зажигания Б201,
- Прерыватель ПМ302,
- Правые указатели поворотов с лампами А 6-15 (на коляске);
- Передний габаритный фонарь на коляске с лампой А6-2,
- Лампы стоп-сигнала А6-15,
- Задние габаритные лампы А 6-22;
- Аккумулятор ЗМТ-6,
- Включатель стоп-сигнала,
- Контрольная лампа аварийного давления масла А6-2;
- Датчик давления масла.
