1995-2004 ЗиД 50 - электрическая схема

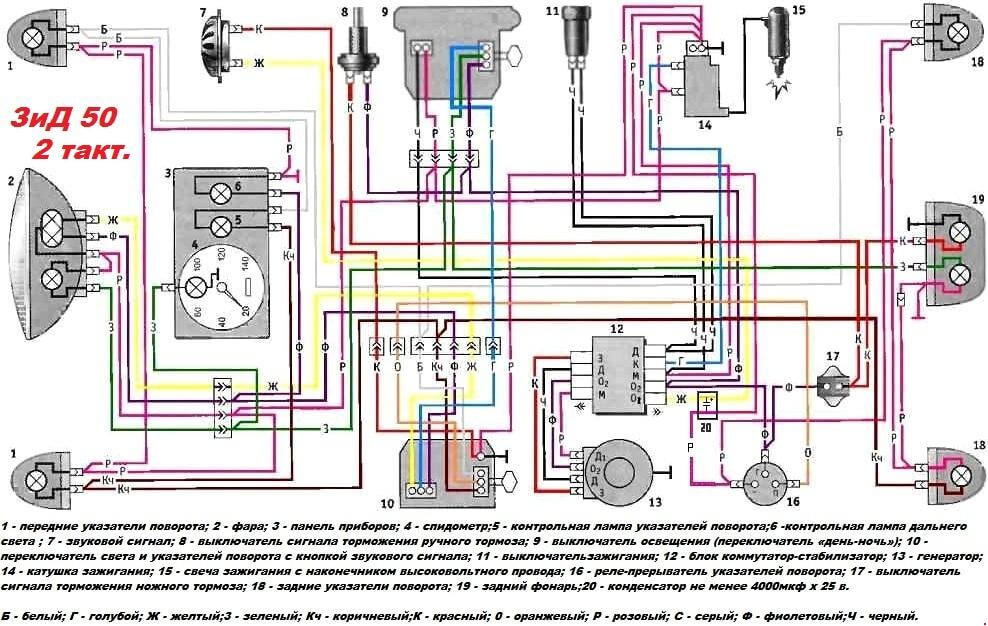

Схема электрооборудования мопеда ЗиД 50, оборудованного двухтактным 50-кубовым двигателем (1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004)
- Передние указатели поворота;
- Фара;
- Панель приборов;
- Спидометр;
- Контрольная лампа указателей поворота;
- Контрольная лампа дальнего света;
- Звуковой сигнал;
- Выключатель сигнала торможения ручного тормоза;
- Выключатель освещения (переключатель «день-ночь»);
- Переключатель света и указателей поворота с кнопкой звукового сигнала;
- Выключатель зажигания;
- Блок коммутатор-стабилизатор;
- Генератор;
- Катушка зажигания;
- Свеча зажигания с наконечником высоковольтного провода;
- Реле-прерыватель указателей поворота;
- Выключатель сигнала торможения ножного тормоза;
- Задние указатели поворота;
- Задний фонарь;
- Конденсатор не менее 4000мкф х 25 в.
