1999-2001 Nissan AD и Nissan Wingroad Y11
Назначение и расположение предохранителей и реле в Nissan Wingroad и Nissan AD (в кузове Y11), оборудованные бензиновым двигателем 1.3 л. QG13DE, 1.5 л. QG15DE, 1.8 л. QG18DE, 2.0 л. SR20VE или дизельным двигателем 2.2 л. YD22DD (дорестайлинговые модели 1999, 2000, 2001)

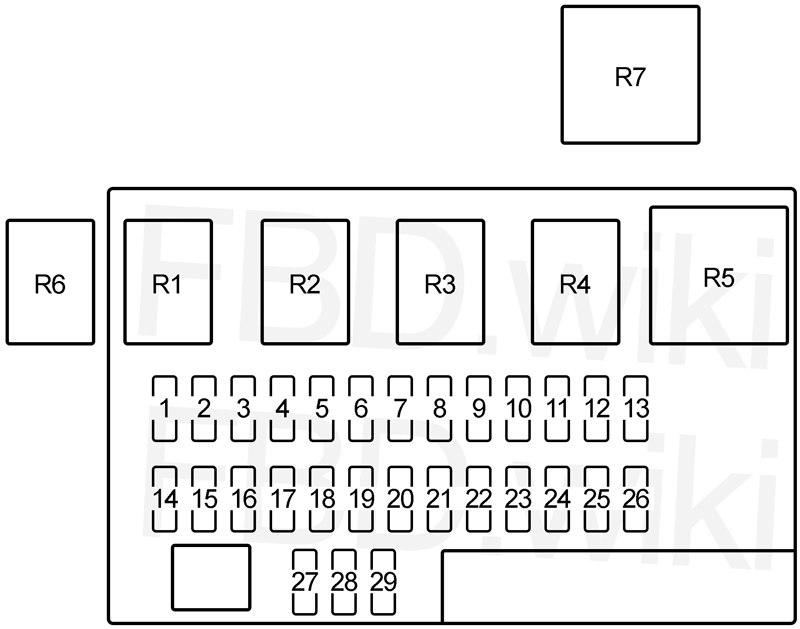

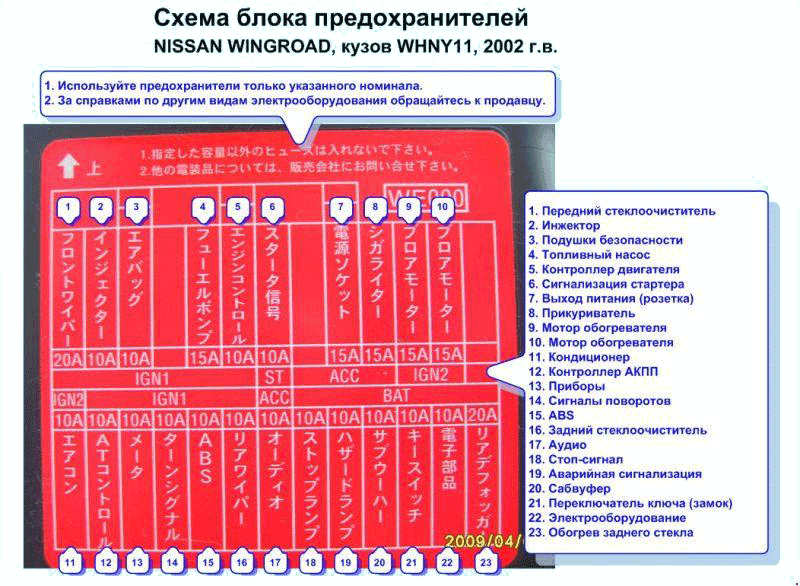

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Обогрев заднего стекла |
| 2 | 15 | Лампы стоп-сигнала |
| 3 | 15 | Реле розетки |
| 4 | 15 | Реле прикуривателя |
| 5 | 10 | Аварийная сигнализация, реле дистанционного управления |
| 6 | 10 | Блок дистанционного управления дверными замками, блок управления коробкой передач, автоматический климат-контроль, комбинация приборов |
| 7 | - | |
| 8 | 10 | Блок управления двигателем, датчик кислорода, реле дроссельной заслонки |
| 9 | 10 | Подушки безопасности |
| 10 | 10 | Топливные форсунки, блок управления двигателем, реле топливного насоса |
| 11 | 10 | Блок управления автоматической коробкой передач, датчик оборотов вторичного вала автоматической коробки передач |
| 12 | 15 | Реле топливного насоса |
| 13 | 10 | Стартер |
| 14 | - | |
| 15 | - | |
| 16 | 10 | Антиблокировочная система (ABS), G-датчик |
| 17 | 20 | Передний стеклоочиститель |
| 18 | 10 | Задний стеклоочиститель |
| 19 | 10 | Указатели поворота |
| 20 | 10 | Комбинация приборов, лампы заднего хода, выключатель / таймер обогрева зоны дворников стеклоочистителя, реле обогрева заднего стекла, переключатель диапазонов коробки передач, реле блокировки селектора коробки передач |
| 21 | 15 | Отопитель |
| 22 | 15 | Отопитель |
| 23 | 10 | Реле кондиционера, терморегулятор |
| 24 | 10 | Электропривод зеркал, реле обогрева заднего стекла (обогрев зеркал), реле прикуривателя |
| 25 | 10 | Аудиосистема, блок дистанционного управления дверными замками |
| 26 | - | - |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| Реле | ||
| R1 | Отопитель | |
| R2 | Зажигание | |
| R3 | Стеклоподъемники | |
| R4 | Автоматический предохранитель | |
| R5 | - | |
| R6 | Прикуриватель | |
| R7 | - | |
| R8 | ||
| R9 | ||

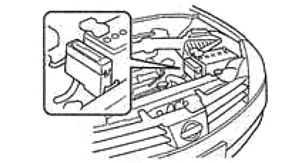

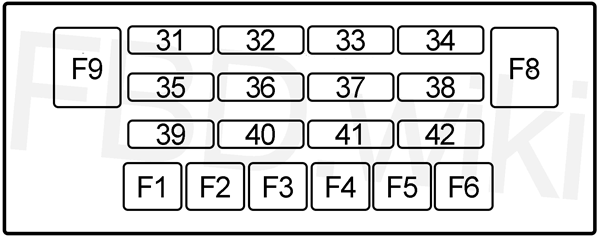

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 40 | QG13DE, QG15DE, QG18DE: Антиблокировочная система - клапана (ABS) |
| 40 | YD22DD: Антиблокировочная система - мотор (ABS) | |
| F2 | 30 | Вентилятор системы охлаждения |
| F3 | 40 | QG13DE, QG15DE, QG18DE, SR20VE: Антиблокировочная система - мотор (ABS) |
| 40 | YD22DD: Антиблокировочная система - клапана (ABS) | |
| F4 | 30 | QG13DE, QG15DE, QG18DE: Реле дроссельной заслонки, стеклоподъемники, люк |
| 40 | SR20VE: Антиблокировочная система - клапана (ABS) | |
| F5 | 30 | Вентилятор системы охлаждения |
| F6 | 40 | Замок зажигания, генератор |
| 30 | YD22DD, SR20VE: Реле дроссельной заслонки, стеклоподъемники, люк | |
| F8 | 80 | YD22DD: Генератор, предохранитель: № "F2", "F5", реле отопителя, реле зажигания |
| 60 | QG13DE, QG15DE, QG18DE, SR20VE: Генератор, предохранитель: № "F2", "F5", реле двигателя вентилятора нагнетателя, реле зажигания | |
| F9 | 60 | Генератор, предохранитель: № "F2", "F5", реле двигателя вентилятора нагнетателя, реле зажигания |
| 31 | 15 | QG13DE, QG15DE, QG18DE: Передние противотуманные фары |
| 15 | SR20VE: Аудиосистема, сервисные контакты аудиосистемы | |
| 32 | 10 | QG13DE, QG15DE, QG18DE, SR20DE: Звуковой сигнал |
| 10 | YD22DD: Освещение салона | |
| 33 | 15 | QG13DE, QG15DE, QG18DE: Реле обогрева зоны дворников стеклоочистителя |
| 15 | Реле блока управления двигателем | |
| 34 | 15 | Блок управления двигателем, реле блока правления двигателем |
| 35 | 15 | QG13DE, QG15DE, QG18DE: Левая фара, переключатель света |
| 15 | YD22DD: Аудиосистема, сервисные контакты аудиосистемы | |
| 15 | Реле блока управления двигателем | |
| 36 | 10 | QG13DE, QG15DE, QG18DE, SR20DE: Освещение салона |
| 10 | YD22DD: Звуковой сигнал | |
| 37 | 10 | QG13DE, QG15DE, QG18DE: Датчик вставленного ключа зажигания, блок дистанционного управления дверными замками, комбинация приборов |
| 10 | YD22DD, SR20VE: Габаритный свет, привод складывания зеркал, переключатель света | |
| 38 | 15 | QG13DE, QG15DE, QG18DE: Аудиосистема, сервисные контакты аудиосистемы |
| 15 | YD22DD, SR20VE: Правая фара, переключатель света | |
| 39 | 10 | Блок управления двигателем, реле блока правления двигателем |
| 15 | YD22DD, SR20VE: Левая фара, переключатель света | |
| 40 | 15 | YD22DD, SR20VE: Реле обогрева зоны дворников стеклоочистителя |
| 41 | 15 | QG13DE, QG15DE, QG18DE: Правая фара, переключатель света |
| 10 | YD22DD, SR20VE: Датчик вставленного ключа зажигания, блок дистанционного управления дверными замками, комбинация приборов | |
| 42 | 10 | QG13DE, QG15DE, QG18DE: Габаритный свет, привод складывания зеркал, переключатель света |
| 15 | SR20VE: Передние противотуманные фары | |
Блок реле в моторном отсеке
| № | Назначение реле |
|---|---|
| R1 | Обогрев зоны дворников стеклоочистителя |
| Антиблокировочная система (ABS) | |
| R2 | Автоматическая коробка передач (P-N) (блокировка стартера) |
| Сцепление (механическая коробка передач) (блокировка стартера) | |
| R3 | Кондиционер |
| R4 | Звуковой сигнал |
| R5 | Вентилятор системы охлаждения двигателя |
| R6 | Противотуманный свет |
| R7 | Вентилятор системы охлаждения двигателя |
| R8 | (Стартер) |
| R9 | Вентилятор системы охлаждения двигателя |
| R10 | - |
Другие реле

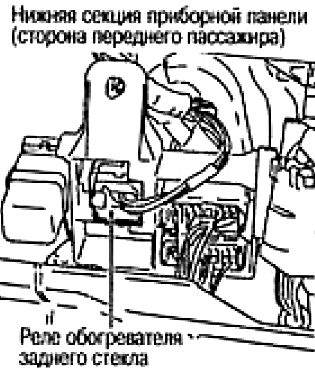

- Реле обогрева заднего стекла (под панелью приборов, со стороны пассажира)
- Реле блока управления двигателем (под панелью приборов, со стороны пассажира)

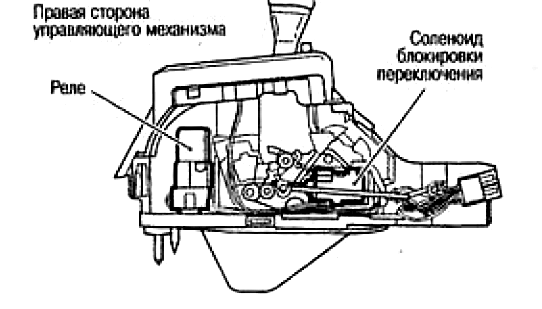

- Реле блокировки селектора коробки передач (реле расположено в корпусе селектора)
- Реле топливного насоса (реле расположено на стойке кузова, в ногах водителя)
- Реле розетки (реле расположено на стойке кузова, в ногах водителя)
