2004-2009 Peugeot 1007
Назначение и расположение предохранителей в Peugeot 1007 оборудованный бензиновым двигателем 1.4 л. 8-ми клапанный (TU3), 1.4 л. 16-ти клапанный (ET3), 1.6 л. (TU5) или с дизельным двигателем 1.4 л. HDi (PSA DV4), 1.6 л. HDi (PSA DV6) (2004, 2005, 2006, 2007, 2008, 2009)
Блок предохранителей в салоне (2004-2006)

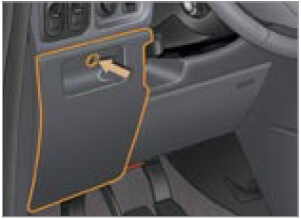

Блок предохранителей расположен в панели приборов
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Диагностический разъем, электрические фиксаторы замков, выключатели дверей "Sésame", подрулевые переключатели |
| 4 | 20 | Часы, многофункциональный дисплей, аудиосистема, телефон, блок системы охранной сигнализации |
| 5 | 15 | Сирена системы охранной сигнализации |
| 6 | 10 | Диагностический разъем, датчик положения маховика коленвала, блок контроля ремней безопасности |
| 7 | 15 | Блок системы охранной сигнализации, датчики дождя и освещенности |
| 9 | 30 | Разъем для подключения прицепа |
| 10 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 11 | 15 | Задний стеклоочиститель |
| 12 | 30 | Стеклоподъемники, люк |
| 14 | 10 | Блок управления двигателем, подрулевые переключатели, подушки безопасности, преднатяжителей ремней |
| 15 | 15 | Панель приборов, многофункциональный дисплей, аудиосистема, телефон, CD-чейнджер, кондиционер воздуха, система помощи при парковке ("Парктроник"), двери "Sésame" |
| 16 | 30 | Центральный замок, суперблокировка замков |
| 20 | 10 | Правый стоп-сигнал |
| 21 | 15 | Левый стоп-сигнал, дополнительный стоп-сигнал |
| 22 | 20 | Освещение салона, плафоны индивидуального освещения, лампа перчаточного ящика, прикуриватель, электрические зеркала заднего вида, аудиосистема, освещение номерного знака |
| SH | - | Шунт PARC |
| Дополнительные предохранители (FH) | ||
| 1 | 40 | Дверь "Sésame" левая |
| 2 | 40 | Дверь "Sésame" правая |
| 3 | 20 | Подогрев сидений |
| 4 | 20 | Усилитель аудиосистемы |
| 5 | 5 | Микропроцессор двери "Sésame" |

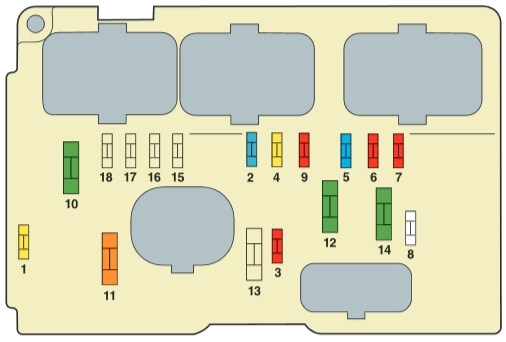

Блок предохранителей в салоне (2007-2009)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 3 | 5 | Блок управления подушек безопасности и пиротехнических натяжителей ремней |
| 4 | 10 | Диагностический разъем, датчик сцепления, датчик положения коленвала, насос для подачи присадки в сажевый фильтр |
| 5 | 30 | Стеклоподъемники, люк |
| 6 | - | - |
| 7 | 5 | Освещение салона, освещение перчаточного ящика |
| 8 | 20 | Датчик давления воздуха в шинах, складывание электрических зеркал, подрулевые переключатели, многофункциональный дисплей, система охранной сигнализации, аудиосистема, телефон, CD-чейнджер |
| 9 | 30 | Прикуриватель / розетка 12В, аудиосистема |
| 10 | 15 | Сирена охранной сигнализации |
| 11 | 15 | Диагностический разъем, цепь слабого тока замка зажигания, электрические фиксаторы замка |
| 12 | 15 | Блок управления подушек безопасности и пиротехнических натяжителей ремней, датчик дождя и освещенности |
| 13 | 5 | Реле ABS, датчик скорости, блок управления двигателем, рычаг селектора коробки передач «2 Tronic», датчик стоп-сигнала |
| 14 | 15 | Система помощи при парковке ("Парктроник"), блок управления и выключатели дверей «Sésame», комбинация приборов, панель контрольных ламп ремней безопасности, панель управления кондиционером, корректор угла наклона фар, гарнитура «свободные руки» |
| 15 | 30 | Центральный замок, суперблокировка |
| 17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| SH | - | Шунт PARC |
| Дополнительные предохранители (FH) | ||
| 1 | - | - |
| 2 | 40 | Коммутационный блок прицепа |
| 3 | 20 | Подогрев сидений |
| 4 | 20 | Усилитель аудиосистемы |
| 5 | 5 | Микропроцессор двери "Sésame" |

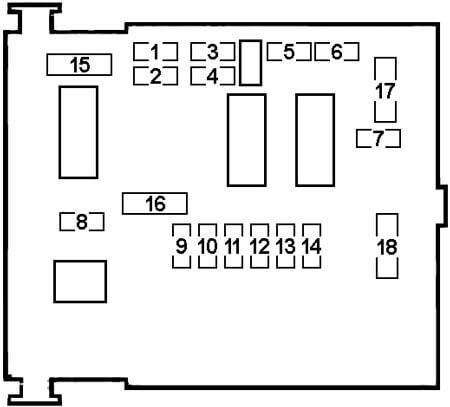

Блок предохранителей в моторном отсеке (2004-2006)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Блок предпускового подогрева свечей накаливания дизельного двигателя, датчик обнаружения воды в дизельном топливе, лампы заднего хода, блок управления коробкой передач "2 Tronic" |
| 2 | 15 | Топливный насос |
| 3 | 10 | ABS/ESP |
| 4 | 10 | Блок управления двигателем, усилитель руля, контакторы педалей тормоза и сцепления, реле коробки передач "2 Tronic", блок дополнительного подогрева (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 5 | - | - |
| 6 | 15 | Противотуманные фары |
| 7 | 20 | Омыватели фар |
| 8 | 20 | Реле группы вентиляторов системы охлаждения двигателя, блок управления двигателем |
| 9 | 15 | Левая фара ближнего света |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 10 | Правая фара дальнего света |
| 13 | 15 | Звуковой сигнал |
| 14 | 10 | Насос омывателя ветрового стекла, насос омывателя заднего стекла |
| 15 | 30 | Бензин: Катушка зажигания, электроклапаны, клапан опорожнения абсорбера, кислородные датчики, топливные форсунки |
| 30 | Дизель: Электроклапаны, датчик расхода воздуха, топливный насос высокого давления, регулятор топливоподачи в контуре высокого давления системы питания дизельного двигателя. | |
| 16 | 30 | Реле системы турбонаддува, подогреватель дизельного топлива |
| 17 | 30 | Стеклоочиститель лобового стекла |
| 18 | 40 | Отопитель |
| Силовые предохранители (MF) | ||
| 1 | 30 | Группа вентиляторов системы охлаждения двигателя |
| 2 | 30 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 60 | Питание интеллектуального коммутационного блока |
| 5 | 70 | Питание интеллектуального коммутационного блока |
| 6 | 80 | Двери "Sésame" левая и правая, усилитель аудиосистемы, подогрев сидений |
| 7 | 30 | Замок зажигания, силовая цепь системы зажигания |
| 8 | 80 | Электроусилитель рулевого управления |
Блок предохранителей в моторном отсеке (2007-2009)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Блок управления двигателем, выключатель вентилятора системы охлаждения, реле основной защиты CMM, топливный насос высокого давления (дизель), электромагнитные клапаны системы подогрева воздуха (дизель), датчик расхода воздуха (дизель) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Насос омывателя ветрового стекла, насос омывателя заднего стекла |
| 4 | 20 | Омыватели фар |
| 5 | 15 | Бензин: Топливный насос |
| 6 | 10 | Усилитель руля, датчик воды в дизтопливе, датчик скорости движения автомобиля |
| 7 | 10 | Защитно-коммутационный блок (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 8 | 20 | Стартер |
| 9 | 10 | ABS / ESP, размыкающее реле системы ABS, датчик стоп-сигнала |
| 10 | 30 | Бензин: Катушки зажигания, кислородные датчики, топливные форсунки, электроклапаны разгрузки адсорбера и системы регулирования топливоподачи, электронный термостат |
| 30 | Дизель: Блок управления двигателем, датчик расхода воздуха, топливный насос высокого давления, регулятор давления топлива, электроклапаны системы рециркуляции отработавших газов и регулятор давления турбонаддува, подогреватели «blow-by». | |
| 11 | 40 | Отопитель |
| 12 | 30 | Стеклоочиститель лобового стекла (нормальный и быстрый режимы) |
| 13 | 40 | Интеллектуальный коммутационный блок |
| 14 | 30 | Подогреватель дизельного топлива |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| Силовые предохранители (MF) | ||
| 1 | 50 | Bентилятор системы охлаждения двигателя. |
| 2 | 30 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 60 | Питание интеллектуального коммутационного блока |
| 5 | 60 | Питание интеллектуального коммутационного блока |
| 6 | 30 | Блок управления коробкой передач «2 Tronic» |
| 7 | 80 | Блок предохранителей в салоне, блок управления дверьми «Sésame» |
| 8 | 80 | Электроусилитель рулевого управления |
