1997-2002 Peugeot Partner и Citroën Berlingo
Назначение и расположение предохранителей в Peugeot Partner и Citroën Berlingo, в кузове минивэн и фургон. Оборудованный бензиновым двигателем 1.1 л., 1.4. л., 1.6 л., 1.8 л. или дизельным двигателем 1.8 л., 1.9 л., 2.0 л. (1997, 1998, 1999, 2000, 2001, 2002)

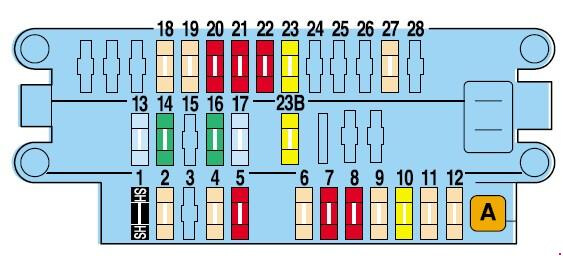

Блок предохранителей в салоне
Для доступа к предохранителям откройте крышку в приборной панели (слева от водителя), повернув с помощью монеты два фиксирующих винта на четверть оборота.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Шунт: Пиротехнический натяжитель и передняя подушка безопасности |
| 2 | 5 | Приборная панель, диагностический разъем |
| 3 | - | - |
| 4 | 5 | Блок BSI |
| 5 | 10 | Выключатель стоп-сигнала |
| 6 | 5 | Часы на приборной панели, многофункциональный светодиод, система ввода кода |
| 7 | 10 | Реле группы вентилятора охлаждения двигателя, электронный блок регулирования температуры охлаждающей жидкости, реле двойного впрыска, компьютер системы впрыска |
| 8 | 10 | Передний и задний плафоны, автомагнитола, многофункциональный дисплей |
| 9 | 5 | Блок BSI |
| 10 | 20 | Электродвигатель заднего стеклоочистителя |
| 11 | 5 | Автомагнитла, панель управления климатической установкой, прикуриватель, освещение салона, многофункциональный дисплей |
| 12 | 5 | Задние противотуманные фонари |
| 13 | 15 | Реле электрообогревателя сиденья |
| 14 | 30 | Реле омывателя фар |
| 15 | 20 | Розетка 12 В |
| 16 | 30 | Реле вентилятора салона |
| 17 | 15 | Звуковой сигнал |
| 18 | 5 | Передний левый и задний правый габаритные фонари |
| 19 | 5 | Передний правый и задний левый габаритные фонари, фонари освещения регистрационного знака |
| 20 | 10 | Правые фонари указателя поворота |
| 21 | 10 | Левые фонари указателя поворота |
| 22 | 10 | Многофункциональный дисплей, электрический привод левого наружного зеркала |
| 23 | 20 | Прикуриватель |
| 23B | 20 | Прикуриватель |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | 5 | Выключатель стеклоочистителя, омыватель фар |
| 28 | - | - |

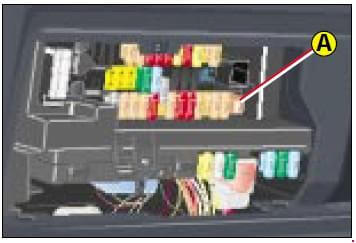

Блок предохранителей под панелью управления (блок BSI)
| № | А | Назначение предохранителя |
|---|---|---|
| A | 20 | Центральный электрический замок, открывание багажника |
| B | 25 | Передний стеклоочиститель. |
| C | 30 | Электрообогрев заднего стекла, электрообогрев наружных зеркал |
| D | 15 | Задний стекоочиститель, кондиционер воздуха |
| E | 30 | Передний стеклоподъемник, вентиляционный люк |
| F | 15 | Экран приборной панели |

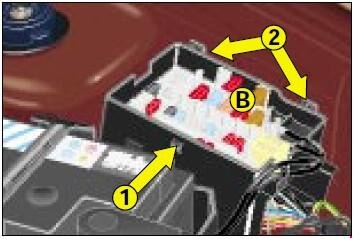

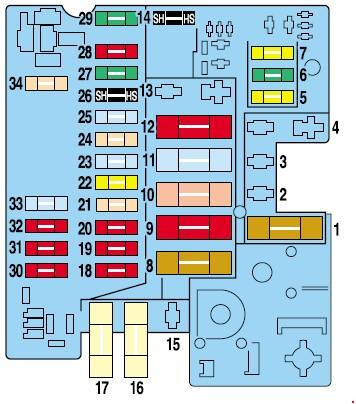

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | 20 | Блок BSI |
| 6 | 30 | - |
| 7 | 20 | Автономный отопитель |
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | - | Шунт: Реле двойного впрыска |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | 10 | Правая фара дальнего света |
| 19 | 10 | Левая фара дальнего света |
| 20 | 10 | Компьютер системы ABS |
| 21 | 5 | Дополнительное реле подогрева |
| 22 | 20 | Реле подогрева кислородного датчика |
| 30 | Реле подогрева кислородного датчика | |
| 23 | 15 | Реле подогрева кислородного датчика |
| 24 | 5 | - |
| 25 | 15 | Топливный насос |
| 26 | - | Шунт: Реле двойного впрыска |
| 27 | 30 | - |
| 28 | 5 | Бензин: Подогрев блока дроссельной заслонки |
| 10 | Дизель: Топливный насос высокого давления | |
| 29 | 30 | - |
| 30 | 10 | Левая противотуманная фара |
| 31 | 10 | Правая противотуманная фара |
| 32 | 5 | Блок управления двигателем |
| 10 | Блок управления двигателем | |
| 33 | 15 | Фонарь заднего хода, уровень охлаждающей жидкости, блок предварительного подогрева, группа вентиляторов охлаждения двигателя |
| 34 | 5 | Датчик выпускной системы |
