Схема предохранителей Peugeot RCZ
БЛОК ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ В ПРИБОРНОЙ ПАНЕЛИ

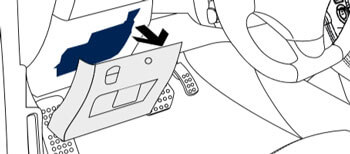

Этот блок предохранителей расположен под панелью приборов (с левой стороны). В нем имеется два модуля.
Блок 1
Перечень предохранителей
Предохранитель № / Номинальный ток / Защищаемая цепь
F1 - Не используется.
F2 30 А Масса системы запирания замков и суперблокировки.
F3 5 A ЭБУ подушек безопасности, активный капот и пиротехнические преднатяжители.
F4 10 A Контактор педали сцепления, внутрисалонное светочувствительное зеркало заднего вида, автоматическая коробка передач, коммутационный блок системы защиты.
F5 30 A Импульсные стеклоподъемники, питание привода складных зеркал заднего вида.
F6 - Не используется.
F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, система контроля давления воздуха в шинах, часы.
F9 30 A Розетка 12 В.
F10 15 A Подрулевые переключатели.
F11 15 A Цепь слабого тока замка зажигания.
F12 15 A Комбинация приборов, кондиционер воздуха, блок памяти сиденья водителя, датчик дождя / освещенности, подушки безопасности.
F13 5 A Электронный блок системы управления двигателем, активный капот.
F14 15 A Многофункциональный дисплей, блок контрольных ламп ремней безопасности и фронтальной подушки безопасности пассажира, дисплей комбинации приборов, усилитель, гарнитура громкой связи, ЭБУ парктроника, USB Box.
F15 30 A Запирание замков и суперблокировка.
F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
SH - Шунт PARC.
Блок 2
Предохранитель № / Номинальный ток / Защищаемая цепь
G36 30 A Усилитель Hi-Fi.
G37 30 A Блок памяти сиденья пассажира.
G38 30 A Блок памяти сиденья водителя.
G39 5 А Блок памяти системы освещения.
G40 30 A Подогрев сидений водителя и пассажира.
БЛОК ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

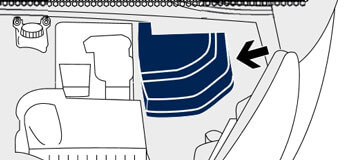

Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).
Доступ к предохранителям
1) Снимите крышку с фиксаторов.
2) Замените предохранитель (см. соответствующий раздел).
3) После завершения работы тщательно закройте крышку блока предохранителей.

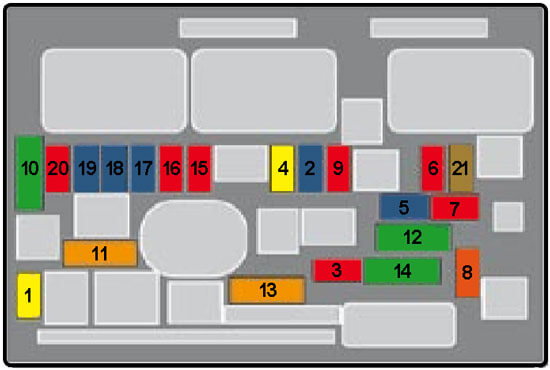

Предохранитель № / Номинальный ток / Защищаемая цепь
F1 20 A Питание ЭБУ двигателя, электроклапаны насоса-форсунки и система рециркуляции отработавших газов EGR (на дизеле), форсунки (на дизеле).
F2 15 A Звуковой сигнал.
F3 10 A Омыватель ветрового стекла.
F4 20 A Дневные ходовые огни.
F5 15 A Датчик расхода воздуха, водяной насос, масляный насос, термостат, подогреватель blow-by (на бензиновом двигателе), байпасные электромагнитные клапаны и система EGR (на дизеле), подогреватель дизтоплива.
F6 10 A Датчик положения рулевого колеса, ЭБУ систем ABS/ESP, датчик ESP.
F7 10 A ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости, двухфункциональный контактор тормозной системы.
F8 25 A Выключатель стартера.
F9 10 A Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле).
F10 30 A Компоненты системы электронного управления двигателем (на бензиновом двигателе: катушки зажигания, электромагнитные клапаны, форсунки, топливный насос; на дизеле: электромагнитные клапаны, элементы системы подогрева).
F11 40 A Электровентилятор системы кондиционирования.
F12 40 A Малая/большая скорость работы
очистителя ветрового стекла.
F13 40 A Питание интеллектуального коммутационного
блока (+ от замка зажигания).
F14 - Не используется.
F15 10 A Правая фара дальнего света.
F16 10 A Левая фара дальнего света.
F17 15 A Левая фара ближнего света.
F18 15 A Правая фара ближнего света.
F19 15 A Электромагнитный клапан системы регулирования топливоподачи, датчики кислорода (на бензиновых двигателях), электромагнитные клапаны (дизель).
F20 10 A Разгрузочные электромагнитные клапаны системы турбонаддува и адсорбера (на бензиновом двигателе), датчик расхода воздуха (1,6 л THP 200), датчик воды в дизтопливе.
F21 5 A Блок пуска вентиляторов, турбина (на бензиновом двигателе), двигатель Valvetronic (1,6 л THP 200).
Перечень предохранителей, расположенных над АКБ
Предохранитель № Номинальный ток Защищаемая цепь
F1 - Не используется.
F2 5 A Двухфункциональный контактор тормозной системы.
F3 5 A ЭБУ цепи заряда АКБ.
F4 25 A Электромагнитные клапаны ABS/ESP.
F5 - Не используется.
F6 15 A Коробка передач автоматическая.
Этот блок предохранителей расположен под панелью приборов (с левой стороны). В нем имеется два модуля.
Блок 1
Предохранитель № / Номинальный ток / Защищаемая цепь
F1 - Не используется.
F2 30 А Масса системы запирания замков и суперблокировки.
F3 5 A ЭБУ подушек безопасности, активный капот и пиротехнические преднатяжители.
F4 10 A Контактор педали сцепления, внутрисалонное светочувствительное зеркало заднего вида, автоматическая коробка передач, коммутационный блок системы защиты.
F5 30 A Импульсные стеклоподъемники, питание привода складных зеркал заднего вида.
F6 - Не используется.
F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, система контроля давления воздуха в шинах, часы.
F9 30 A Розетка 12 В.
F10 15 A Подрулевые переключатели.
F11 15 A Цепь слабого тока замка зажигания.
F12 15 A Комбинация приборов, кондиционер воздуха, блок памяти сиденья водителя, датчик дождя / освещенности, подушки безопасности.
F13 5 A Электронный блок системы управления двигателем, активный капот.
F14 15 A Многофункциональный дисплей, блок контрольных ламп ремней безопасности и фронтальной подушки безопасности пассажира, дисплей комбинации приборов, усилитель, гарнитура громкой связи, ЭБУ парктроника, USB Box.
F15 30 A Запирание замков и суперблокировка.
F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
SH - Шунт PARC.
Блок 2
Предохранитель № / Номинальный ток / Защищаемая цепь
G36 30 A Усилитель Hi-Fi.
G37 30 A Блок памяти сиденья пассажира.
G38 30 A Блок памяти сиденья водителя.
G39 5 А Блок памяти системы освещения.
G40 30 A Подогрев сидений водителя и пассажира.
БЛОК ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).
Доступ к предохранителям
1) Снимите крышку с фиксаторов.
2) Замените предохранитель (см. соответствующий раздел).
3) После завершения работы тщательно закройте крышку блока предохранителей.
Предохранитель № / Номинальный ток / Защищаемая цепь
F1 20 A Питание ЭБУ двигателя, электроклапаны насоса-форсунки и система рециркуляции отработавших газов EGR (на дизеле), форсунки (на дизеле).
F2 15 A Звуковой сигнал.
F3 10 A Омыватель ветрового стекла.
F4 20 A Дневные ходовые огни.
F5 15 A Датчик расхода воздуха, водяной насос, масляный насос, термостат, подогреватель blow-by (на бензиновом двигателе), байпасные электромагнитные клапаны и система EGR (на дизеле), подогреватель дизтоплива.
F6 10 A Датчик положения рулевого колеса, ЭБУ систем ABS/ESP, датчик ESP.
F7 10 A ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости, двухфункциональный контактор тормозной системы.
F8 25 A Выключатель стартера.
F9 10 A Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле).
F10 30 A Компоненты системы электронного управления двигателем (на бензиновом двигателе: катушки зажигания, электромагнитные клапаны, форсунки, топливный насос; на дизеле: электромагнитные клапаны, элементы системы подогрева).
F11 40 A Электровентилятор системы кондиционирования.
F12 40 A Малая/большая скорость работы
очистителя ветрового стекла.
F13 40 A Питание интеллектуального коммутационного
блока (+ от замка зажигания).
F14 - Не используется.
F15 10 A Правая фара дальнего света.
F16 10 A Левая фара дальнего света.
F17 15 A Левая фара ближнего света.
F18 15 A Правая фара ближнего света.
F19 15 A Электромагнитный клапан системы регулирования топливоподачи, датчики кислорода (на бензиновых двигателях), электромагнитные клапаны (дизель).
F20 10 A Разгрузочные электромагнитные клапаны системы турбонаддува и адсорбера (на бензиновом двигателе), датчик расхода воздуха (1,6 л THP 200), датчик воды в дизтопливе.
F21 5 A Блок пуска вентиляторов, турбина (на бензиновом двигателе), двигатель Valvetronic (1,6 л THP 200).
Перечень предохранителей, расположенных над АКБ
Предохранитель № Номинальный ток Защищаемая цепь
F1 - Не используется.
F2 5 A Двухфункциональный контактор тормозной системы.
F3 5 A ЭБУ цепи заряда АКБ.
F4 25 A Электромагнитные клапаны ABS/ESP.
F5 - Не используется.
F6 15 A Коробка передач автоматическая.
Внимание:
Все работы с остальными предохранителями (рассчитанными на средний и большой ток) должны производиться только в сервисной сети PEUGEOT или в специализированном техцентре.
