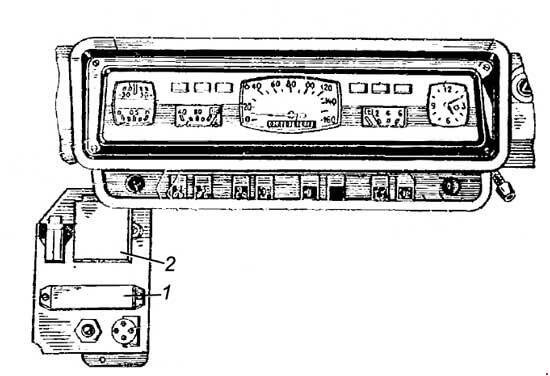

  1. Блок предохранителей (ПР-112) расположен ниже панели приборов слева от колонки рулевого управления.
  2. Реле указателей поворотов и аварийной сигнализации (РС950)

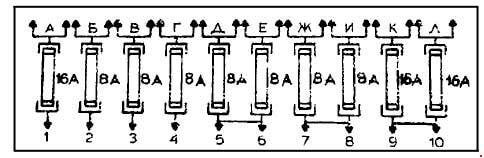

Схема предохранителей РАФ 2203, 22031, 22035



А
Назначение
1
16
Фары, противотуманные фары, стоп-сигналы, фонарь освещения номерного знака, освещение щитка приборов, часов
Фонари санитарного знака (РАФ 22031-01, РАФ 22035-01)
2
8
Специальные плафоны (РАФ 22031-01)
3
8
Передний поворотный прожектор (РАФ 22031-01)
4
8
Крышный вентилятор (РАФ 22031-01)
5
8
Звуковые сигналы, задний поворотный прожектор, проблесковый маячок (РАФ 22031-01)
6
8
Звуковые сигналы, задний поворотный прожектор, проблесковый маячок (РАФ 22031-01)
7
8
Электродвигатель омывателя ветрового стекла, розетка для переносной лампы
8
8
Плафон внутреннего освещения, аварийный выключатель
9
16
Электродвигатель отопителя салона, указатели поворота
10
16
Фонари заднего хода, электродвигатель отопителя кабины водителя, контрольная лампа и указатель давления масла в двигателе, указатель температуры охлаждающей жидкости двигателя, контрольная лампа аварийного перегрева охлаждающей жидкости двигателя, указатель бензина, контрольная лампа включения стояночного тормоза, контрольная лампа выхода из строя рабочих тормозов

Электрические цепи зажигания, пуска двигателя и зарядки аккумуляторной батареи плавкими предохранителями не защищаются.
Схема предохранителей РАФ 2203, 22031, 22035

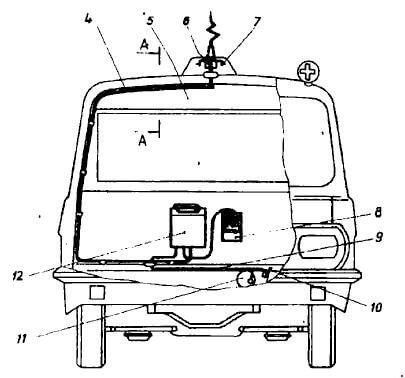

4 — кабель согласующего устройства;
5 — декоративная панель перегородки;
6 — согласующее устройство;
7 — поворотный кронштейн;
8 — громкоговоритель;
9 — кабель питания;
10 — дополнительное реле стартера;
11 — стартер;
12 — приемопередатчик.
