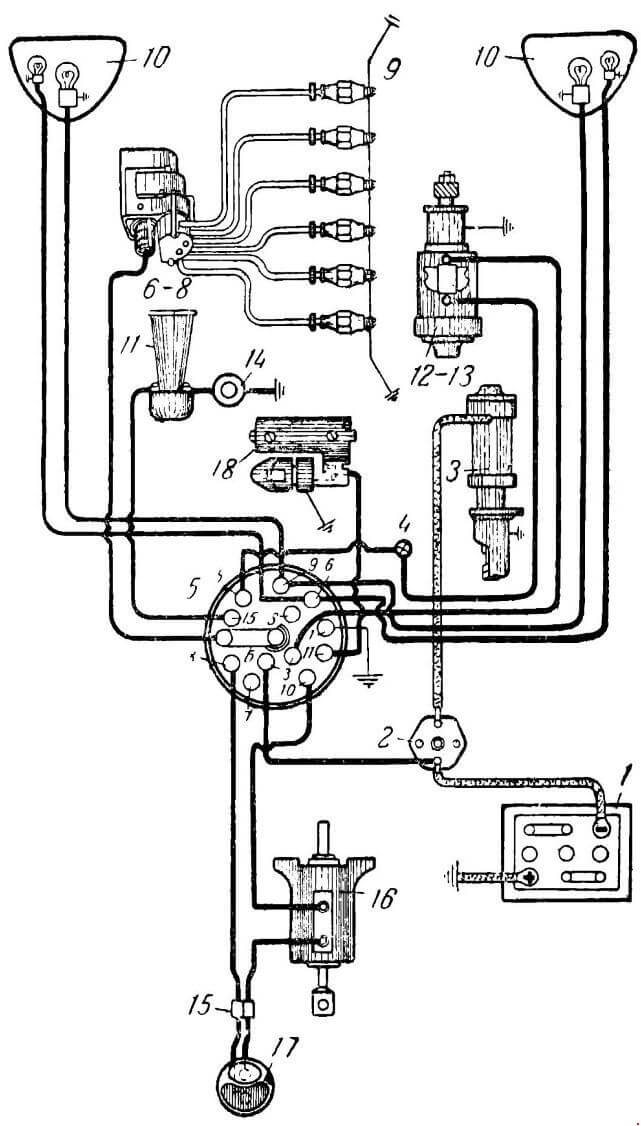

Схема электрооборудования автомобиля Я-5, ЯГ-3, ЯГ-4 (при зажигании от магнето)

Схема электрооборудования автомобиля Я-5, ЯГ-3, ЯГ-4 (при зажигании от магнето)


1—аккумуляторная батарея;
2—выключатель стартера;
3—стартер;
4—амперметр;
5—щитковый переключатель;
6-8—магнето;
9—свечи;
10—фары;
11—гудок;
12—динамомашина;
13— реле;
14—кнопки гудка;
15—переходные штепсельные контакты;
16—выключатель стоп-сигнала;
17—задний фонарь;
18—щитковая лампочка.

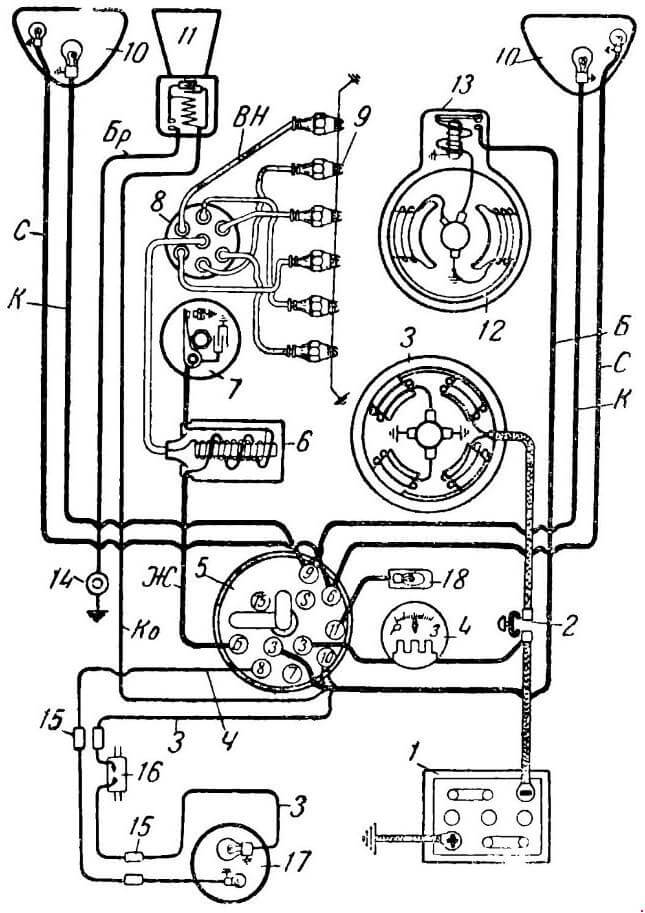

Провода имеют оплетку различного цвета, причем буквами на фигуре обозначено:
Б—белый;
С—синий;
К—красней;
Ж—желтый;
3—зеленый;
Ч—черный;
КО—коричневый;
БР—бронированный;
БН—высокого напряжения
