Схемы электрооборудования трактора ДТ-75 и его модификаций (с двигателем СМД-14), включая ДТ-75Н (с двигателем СМД-18), ДТ-75М и ДТ-75МВ (с двигателем А-41), ДТ-75Д (с двигателем Д-440)

Список схем:

ДТ-75, ДТ-75-С1 / С2 / С3 / С4 (двигатель СМД-14)

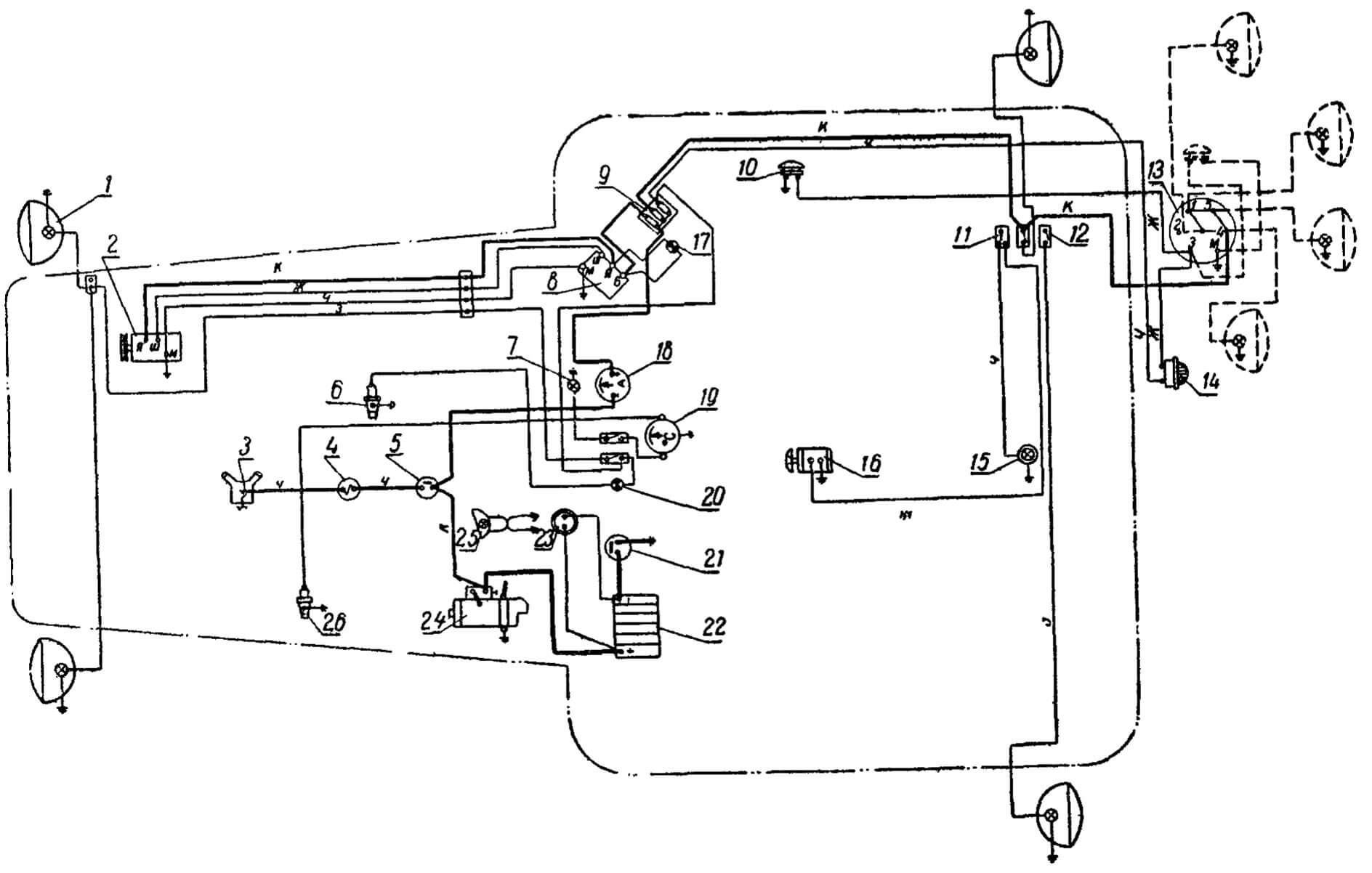

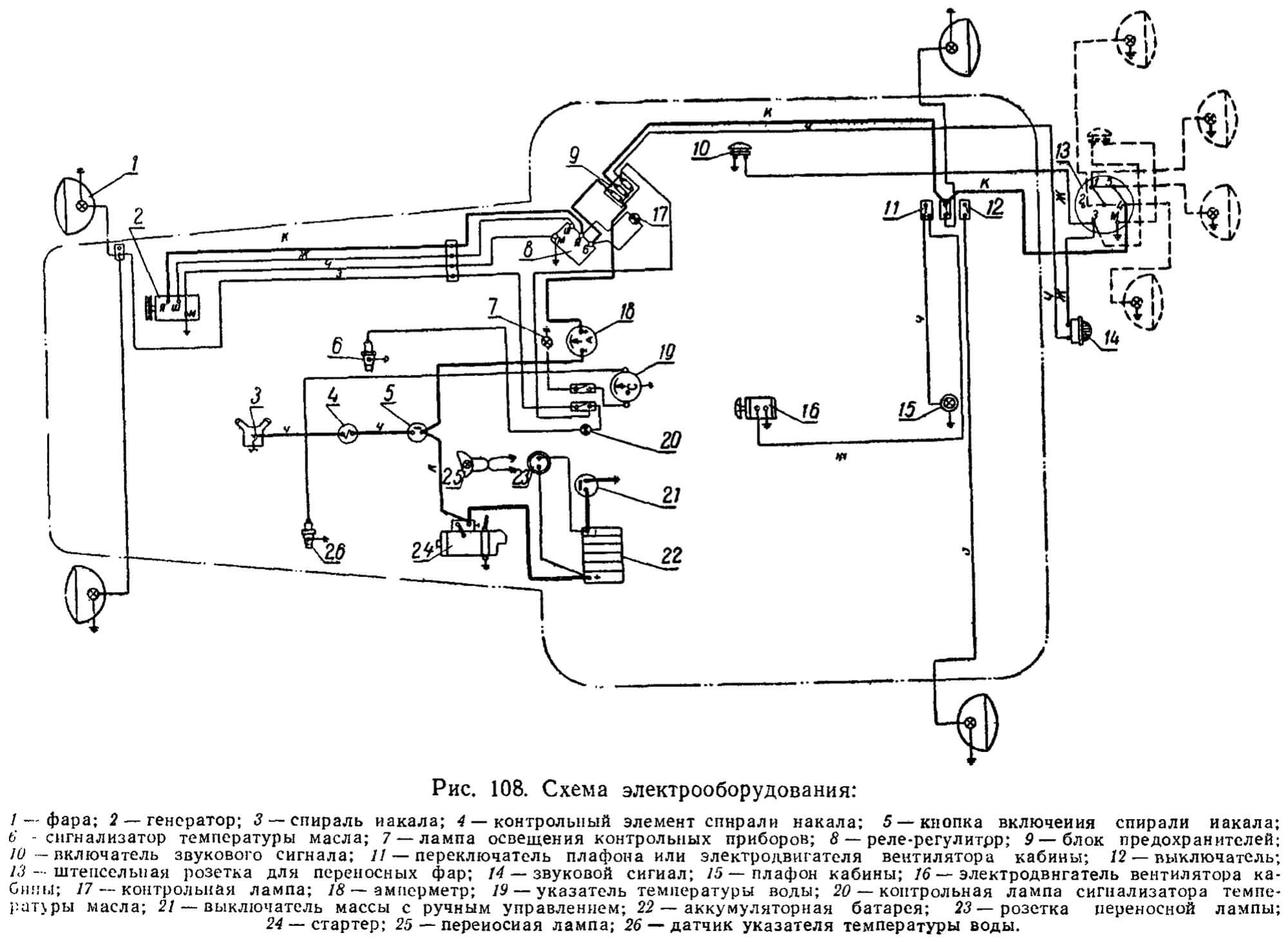

Электросхема ДТ-75 с двигателем СМД-14

  1. Фара ФГ-304;
  2. Генератор Г214-А1;
  3. Спираль накала;
  4. Контрольный элемент спирали накала;
  5. Кнопка включения спирали накала ВК-50;
  6. Сигнализатор температуры масла ТМ-103;
  7. Лампа освещения контрольных приборов;
  8. Реле-регулятор РР315-ДГ;
  9. Блок предохранителей ПР12-Д (с тремя плавкими вставками по 20 А);
  10. Включатель звукового сигнала ВК-322;
  11. Переключатель плафона или электродвигателя вентилятора кабины П-57;
  12. Выключатель ВК-57;
  13. Штепсельная розетка для переносных фар ПС-300;
  14. Звуковой сигнал С56-Г;
  15. Плафон кабины ПК201;
  16. Электродвигатель вентилятора кабины МЭ-219;
  17. Контрольная лампа;
  18. Амперметр АП200;
  19. Указатель температуры воды УК-133;
  20. Контрольная лампа сигнализатора температуры масла ПД-20Е;
  21. Выключатель массы с ручным управлением ВК 318Б;
  22. Аккумуляторная батарея 6-СТ-42-ЭМ;
  23. Розетка переносной лампы 47-К;
  24. Стартер СТ-350В;
  25. Переносная лампа ПЛТМ;
  26. Датчик указателя температуры воды ТМ-100.

ДТ-75М и его модификации (двигатель А41)

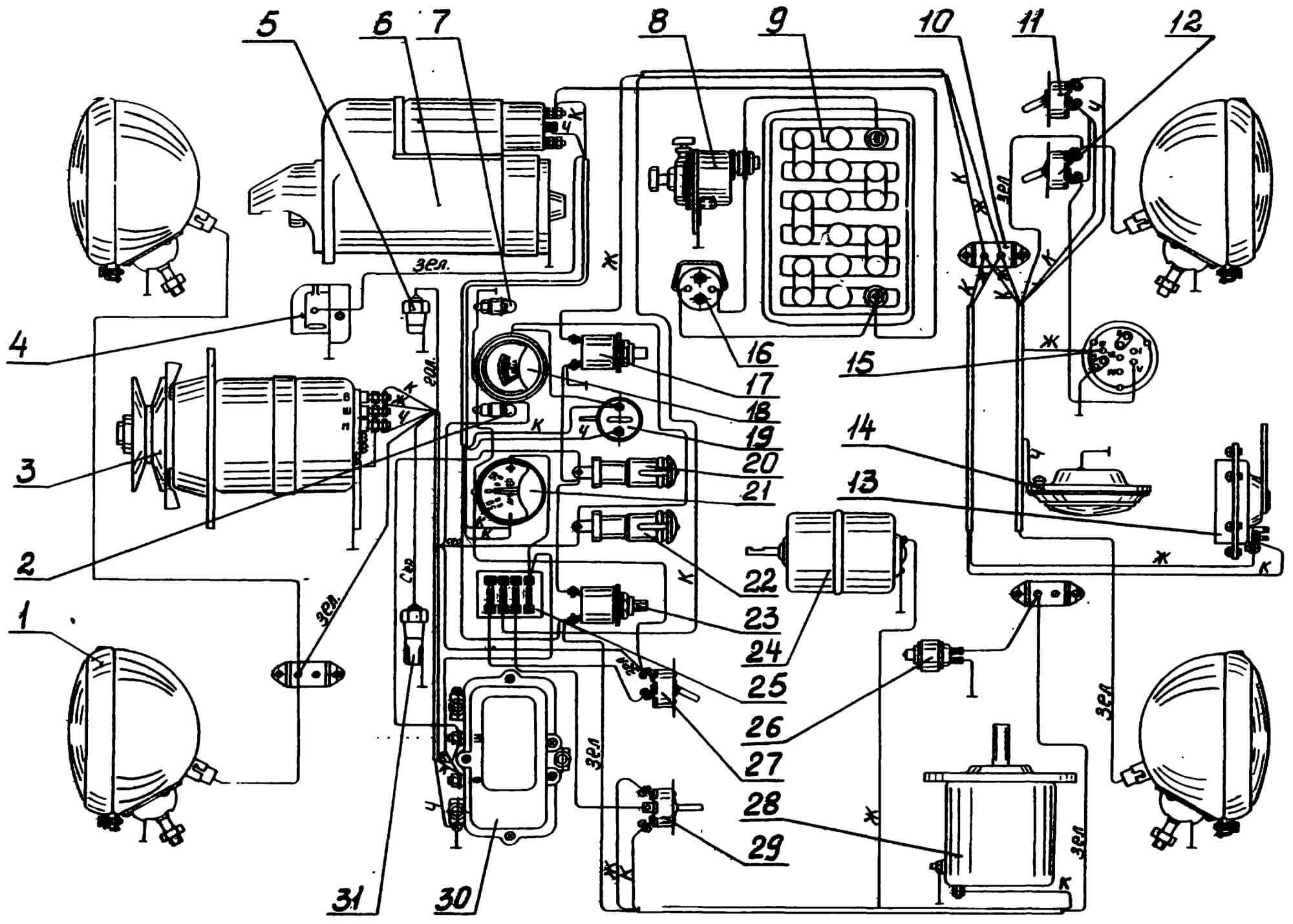

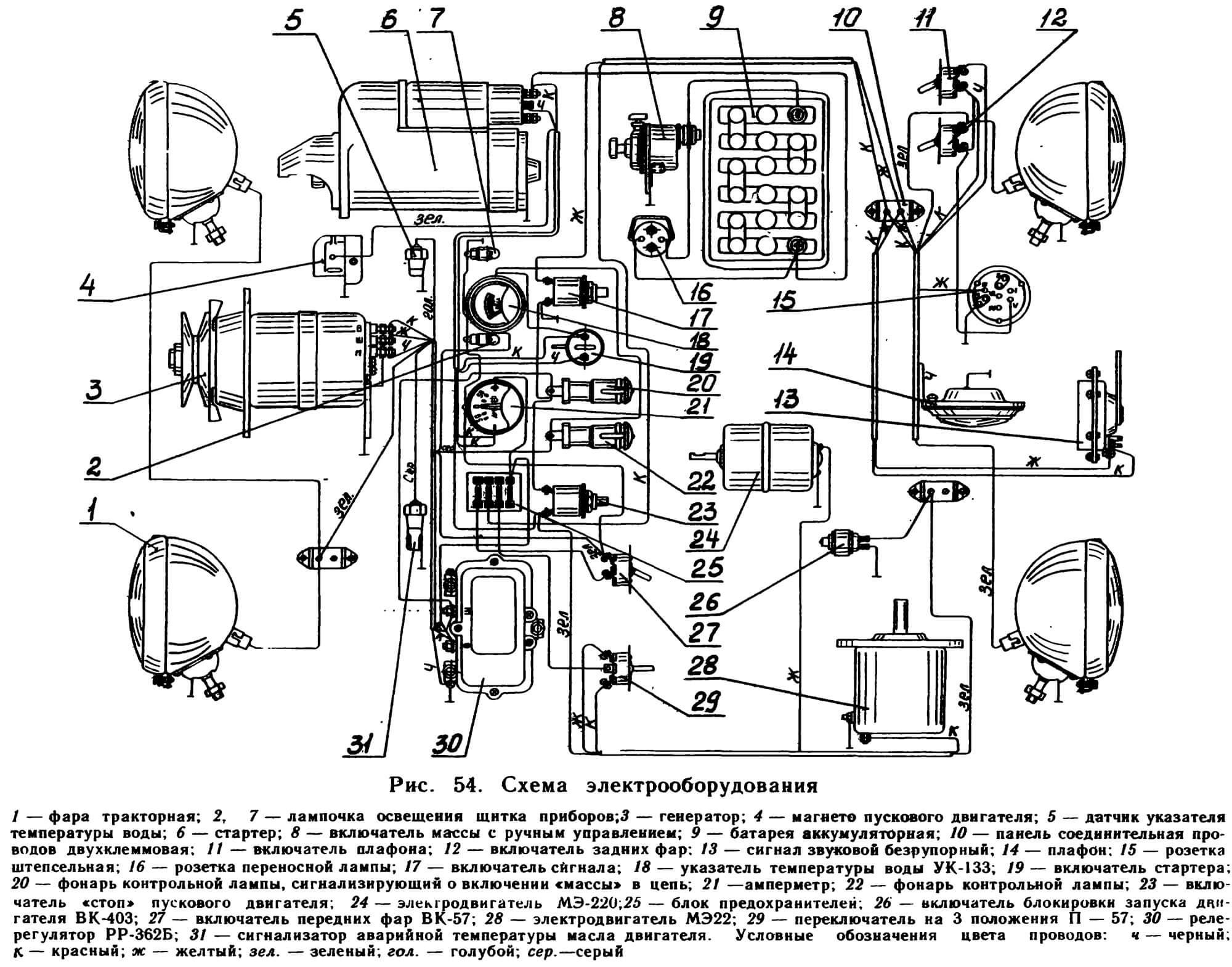

Схема электрооборудования ДТ-75М с двигателем А-41

  1. Фара тракторная ФГ304;
  2. Лампочка освещения щитка приборов;
  3. Генератор Г306-Б1;
  4. Магнето пускового двигателя М-124Б1;
  5. Датчик указателя температуры воды ТМ-100;
  6. Стартер СТ-362;
  7. Лампочка освещения щитка приборов;
  8. Включатель массы с ручным управлением;
  9. Батарея аккумуляторная 6ТСТ-50 ЭМС;
  10. Панель соединительная проводов двухклеммовая;
  11. Включатель плафона ВК-57;
  12. Включатель задних фар ВК-57;
  13. Сигнал звуковой безрупорный;
  14. Плафон;
  15. Розетка штепсельная;
  16. Розетка переносной лампы;
  17. Включатель сигнала ВК-322;
  18. Указатель температуры воды УК-133;
  19. Включатель стартера ВК-317;
  20. Фонарь контрольной лампы, сигнализирующий о включении «массы» в цепь;
  21. Амперметр АП-111;
  22. Фонарь контрольной лампы;
  23. Включатель «стоп» пускового двигателя ВК-322;
  24. Электродвигатель МЭ-220;
  25. Блок предохранителей ПР-11 (с тремя плавкими вставками по 20 А);
  26. Включатель блокировки запуска двигателя ВК-403;
  27. Включатель передних фар ВК-57;
  28. Электродвигатель МЭ22;
  29. Переключатель на 3 положения П-57;
  30. Реле-регулятор РР-362Б;
  31. Сигнализатор аварийной температуры масла двигателя.
    Условные обозначения цвета проводов:
    Ч — черный;
    К — красный;
    Ж — желтый;
    Зел. — зеленый;
    Гол. — голубой;
    Сер.—серый

ДТ-75Н и его модификации (двигатель СМД-18)

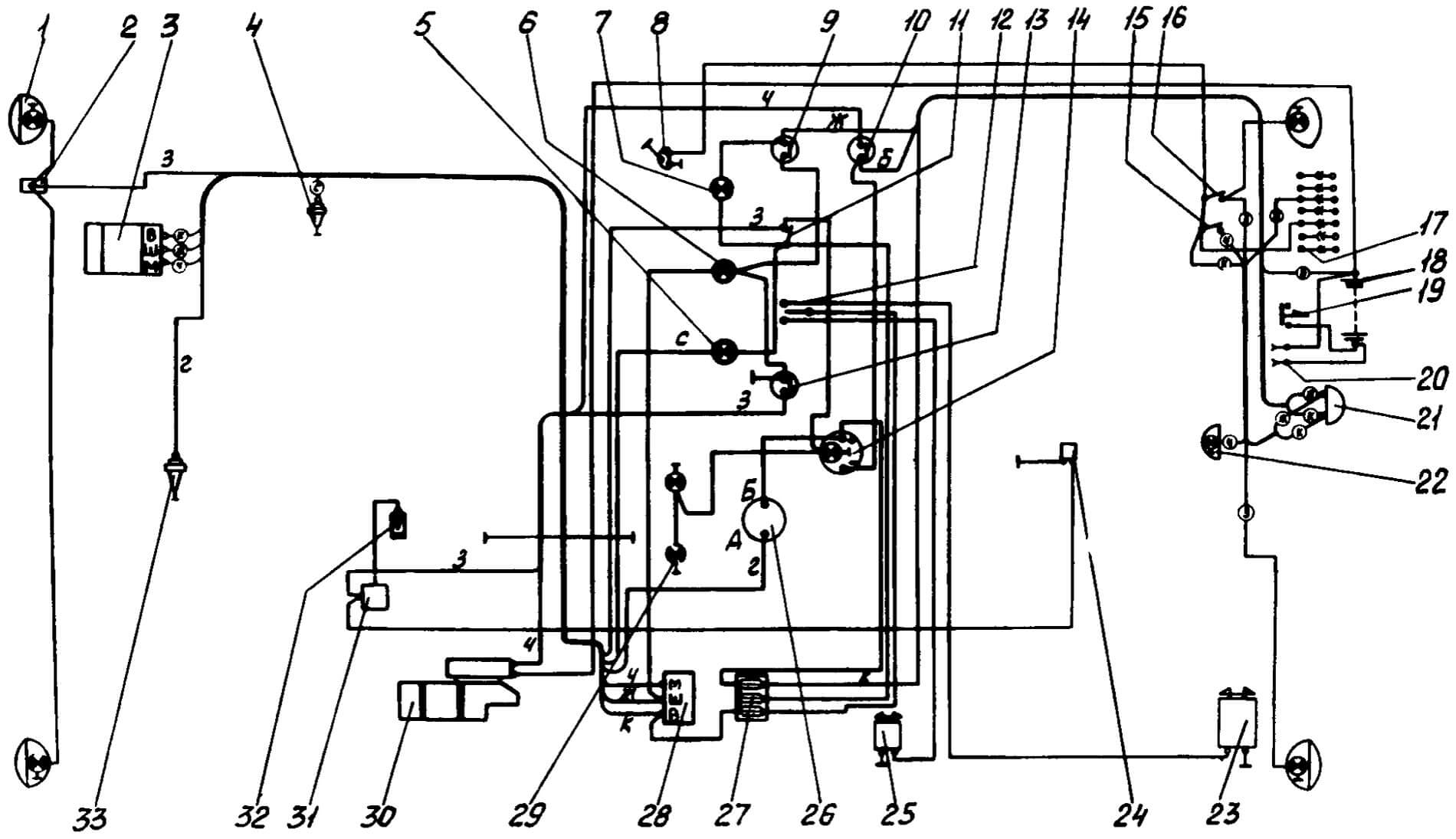

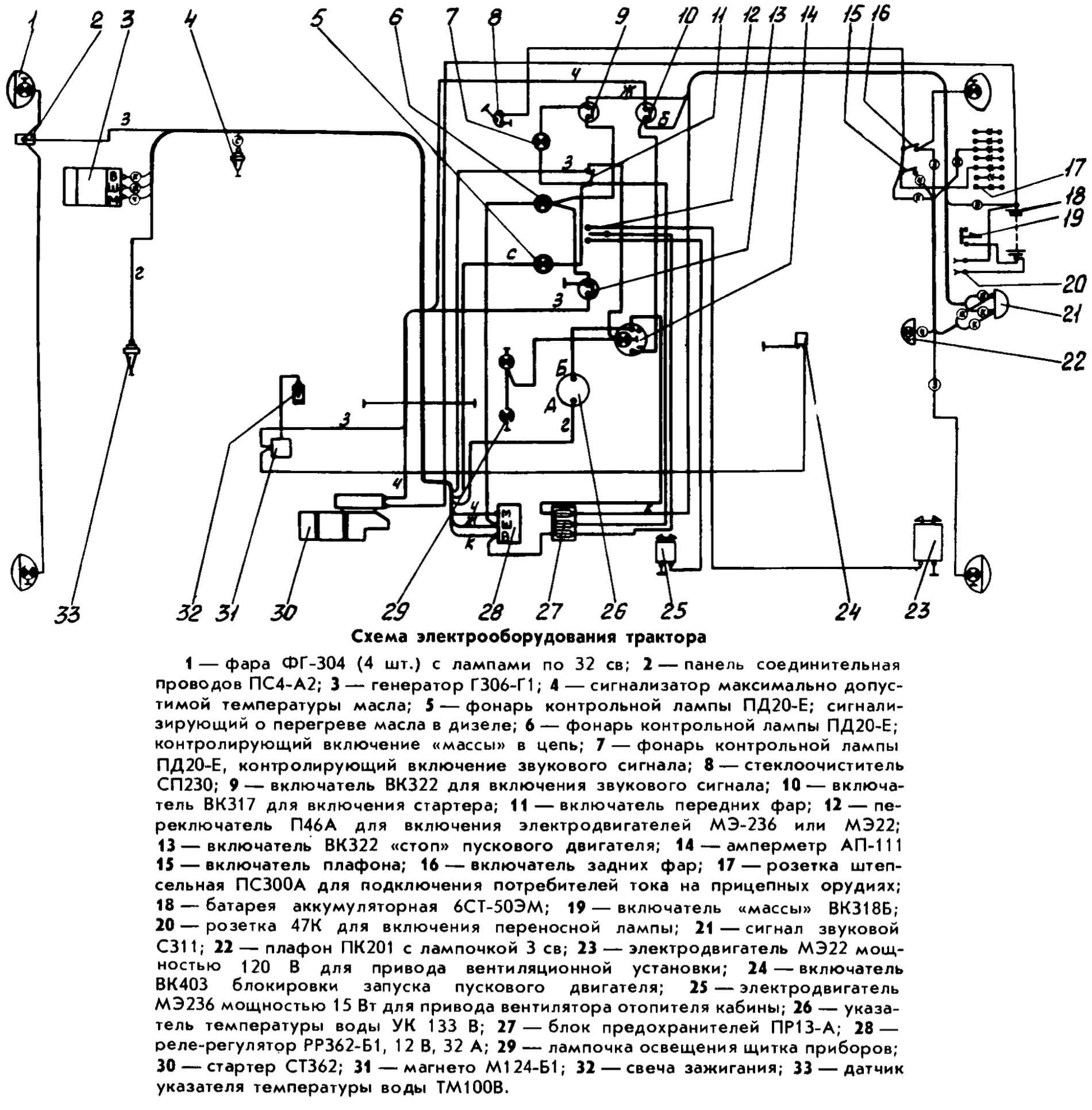

ЭСхема электрооборудования ДТ-75Н с двигателем СМД-18

  1. Фара ФГ-304 (4 шт.);
  2. Панель соединительная проводов ПС4-А2;
  3. Генератор Г306-Г1;
  4. Сигнализатор максимально допустимой температуры масла;
  5. Фонарь контрольной лампы ПД20-Е; сигнализирующий о перегреве масла в дизеле;
  6. Фонарь контрольной лампы ПД20-Е; контролирующий включение «массы» в цепь;
  7. Фонарь контрольной лампы ПД20-Е, контролирующий включение звукового сигнала;
  8. Стеклоочиститель СП230;
  9. Включатель ВК322 для включения звукового сигнала;
  10. Включатель ВК317 для включения стартера;
  11. Включатель передних фар;
  12. Переключатель П46А для включения электродвигателей МЭ-236 или МЭ22;
  13. Включатель ВК322 «стоп» пускового двигателя;
  14. Амперметр АП-111;
  15. Включатель плафона;
  16. Включатель задних фар;
  17. Розетка штепсельная ПС300А для подключения потребителей тока на прицепных орудиях;
  18. Батарея аккумуляторная 6СТ-50ЭМ;
  19. Включатель «массы» ВК318Б;
  20. Розетка 47К для включения переносной лампы;
  21. Сигнал звуковой С311;
  22. Плафон ПК201 с лампочкой 3 св;
  23. Электродвигатель МЭ22 мощностью 120 В для привода вентиляционной установки;
  24. Включатель ВК403 блокировки запуска пускового двигателя;
  25. Электродвигатель МЭ236 мощностью 15 Вт для привода вентилятора отопителя кабины;
  26. Указатель температуры воды УК 133 В;
  27. Блок предохранителей ПР13-А;
  28. Реле-регулятор РР362-Б1, 12 В, 32 А;
  29. Лампочка освещения щитка приборов;
  30. Стартер СТ362;
  31. Магнето М124-Б1;
  32. Свеча зажигания;
  33. Датчик указателя температуры воды ТМ100В.

ДТ-75МВ (двигатель А-41)

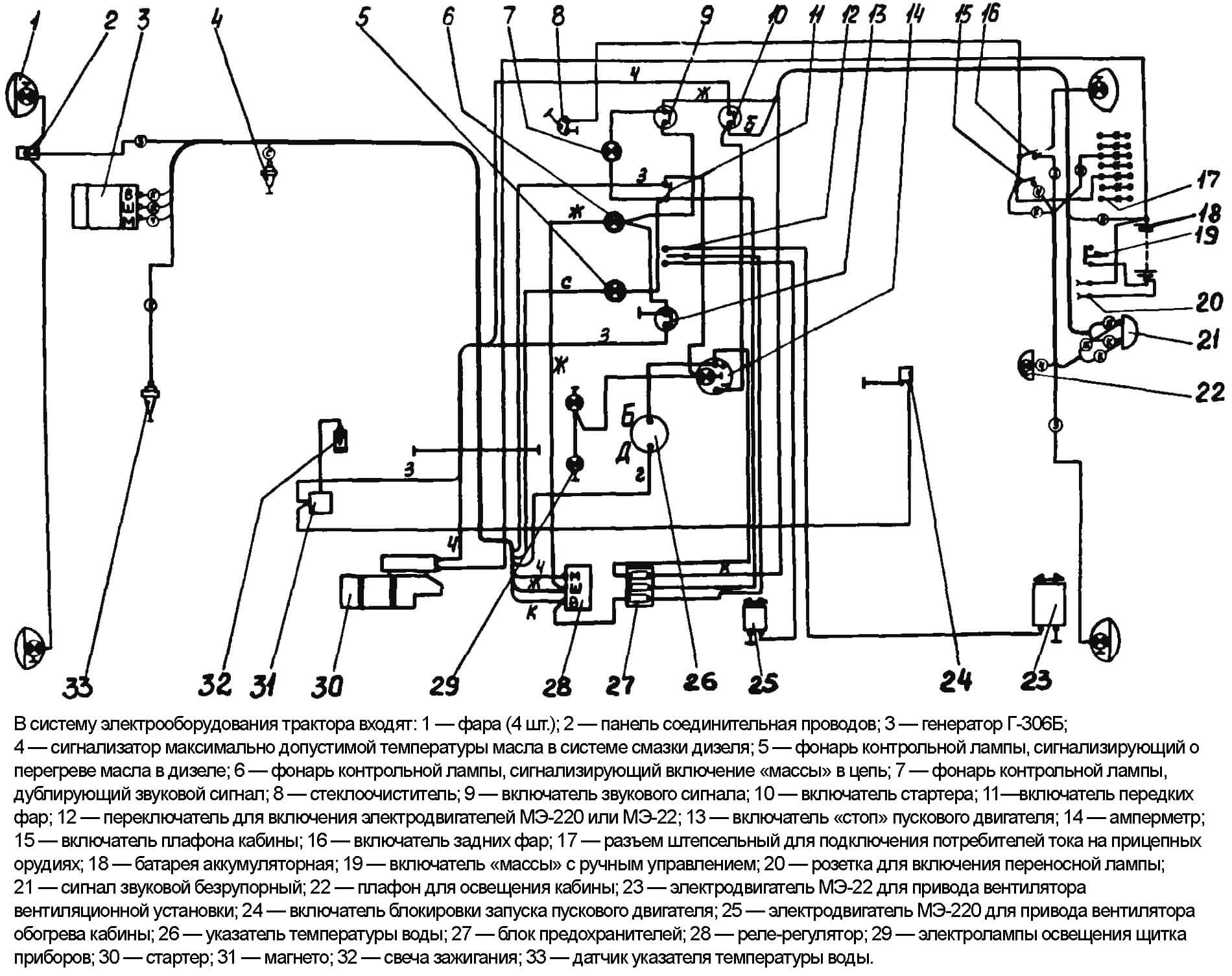

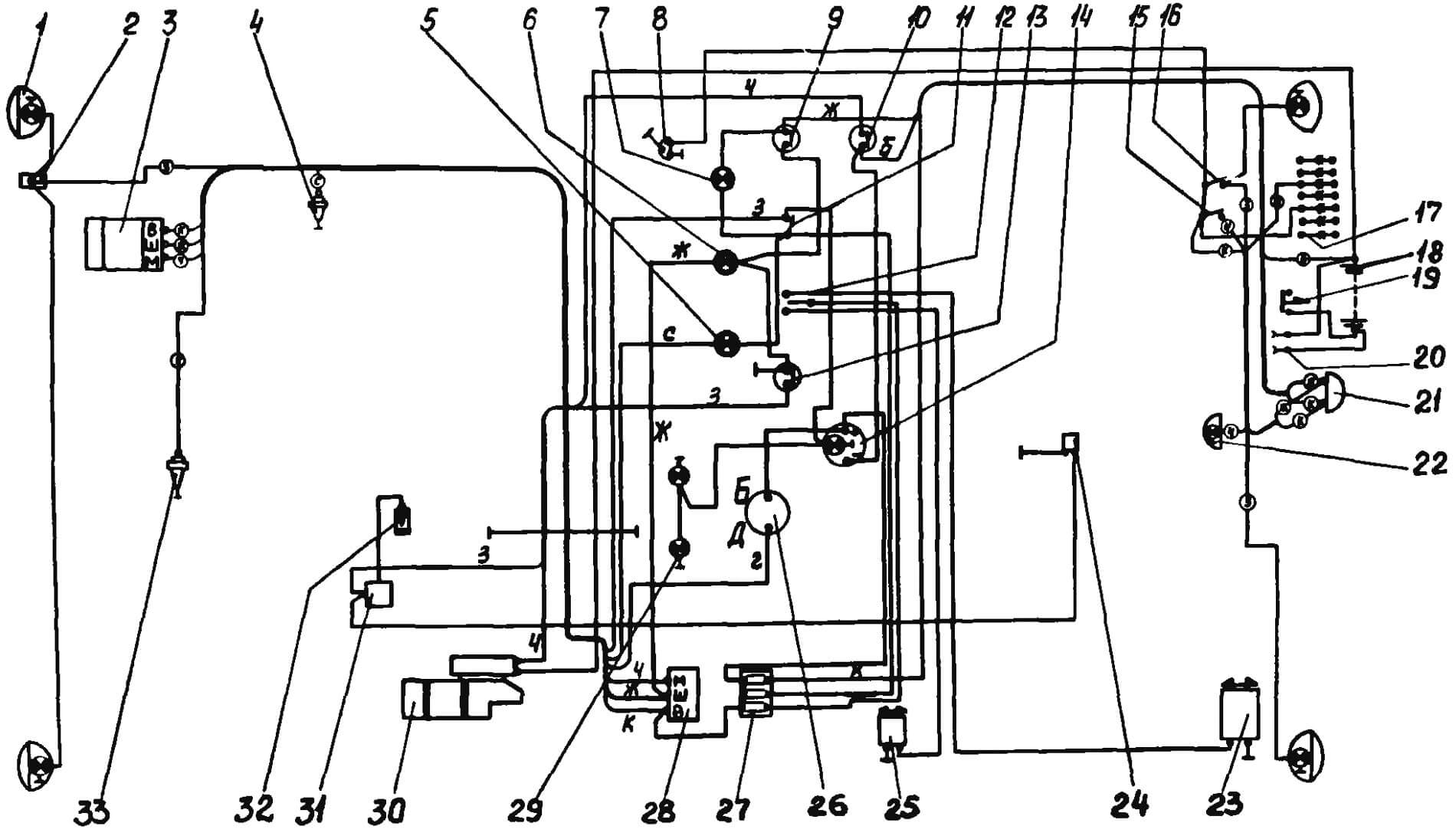

Схема электрооборудования ДТ-75МВ

  1. Фара (4 шт.);
  2. Панель соединительная проводов;
  3. Генератор Г-306Б;
  4. Сигнализатор максимально допустимой температуры масла в системе смазки дизеля;
  5. Фонарь контрольной лампы, сигнализирующий о перегреве масла в дизеле;
  6. Фонарь контрольной лампы, сигнализирующий включение «массы» в цепь;
  7. Фонарь контрольной лампы, дублирующий звуковой сигнал;
  8. Стеклоочиститель;
  9. Включатель звукового сигнала;
  10. Включатель стартера;
  11. Включатель передних фар;
  12. Переключатель для включения электродвигателей МЭ-220 или МЭ-22;
  13. Включатель «стоп» пускового двигателя;
  14. Амперметр;
  15. Включатель плафона кабины;
  16. Включатель задних фар;
  17. Разъем штепсельный для подключения потребителей тока на прицепных орудиях;
  18. Батарея аккумуляторная;
  19. Включатель «массы» с ручным управлением;
  20. Розетка для включения переносной лампы;
  21. Сигнал звуковой безрупорный;
  22. Плафон для освещения кабины;
  23. Электродвигатель МЭ-22 для привода вентилятора вентиляционной установки;
  24. Включатель блокировки запуска пускового двигателя;
  25. Электродвигатель МЭ-220 для привода вентилятора обогрева кабины;
  26. Указатель температуры воды;
  27. Блок предохранителей;
  28. Реле-регулятор;
  29. Электролампы освещения щитка приборов;
  30. Стартер;
  31. Магнето;
  32. Свеча зажигания;
  33. Датчик указателя температуры воды.

ДТ-75Д (двигатель Д-440)

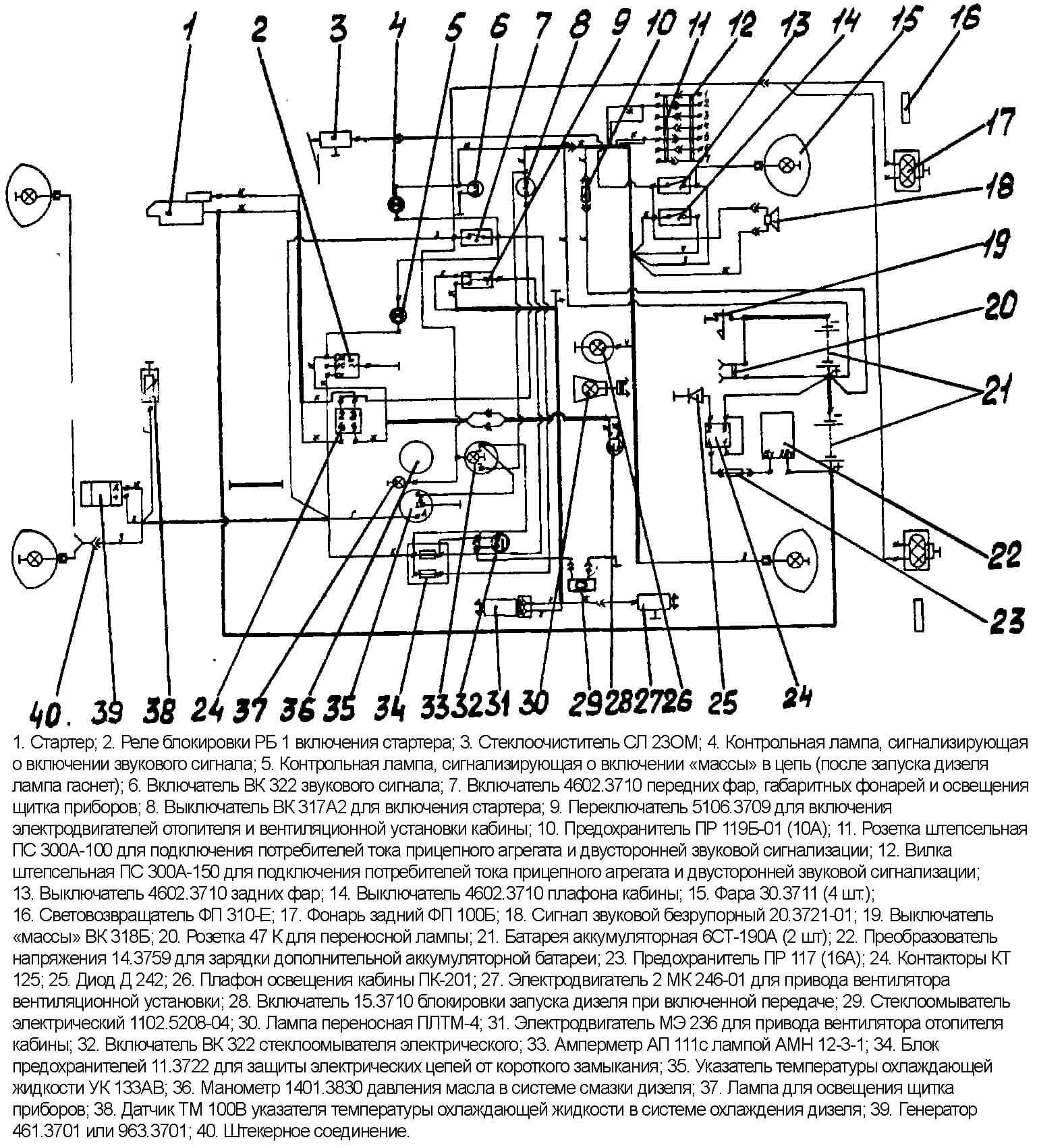

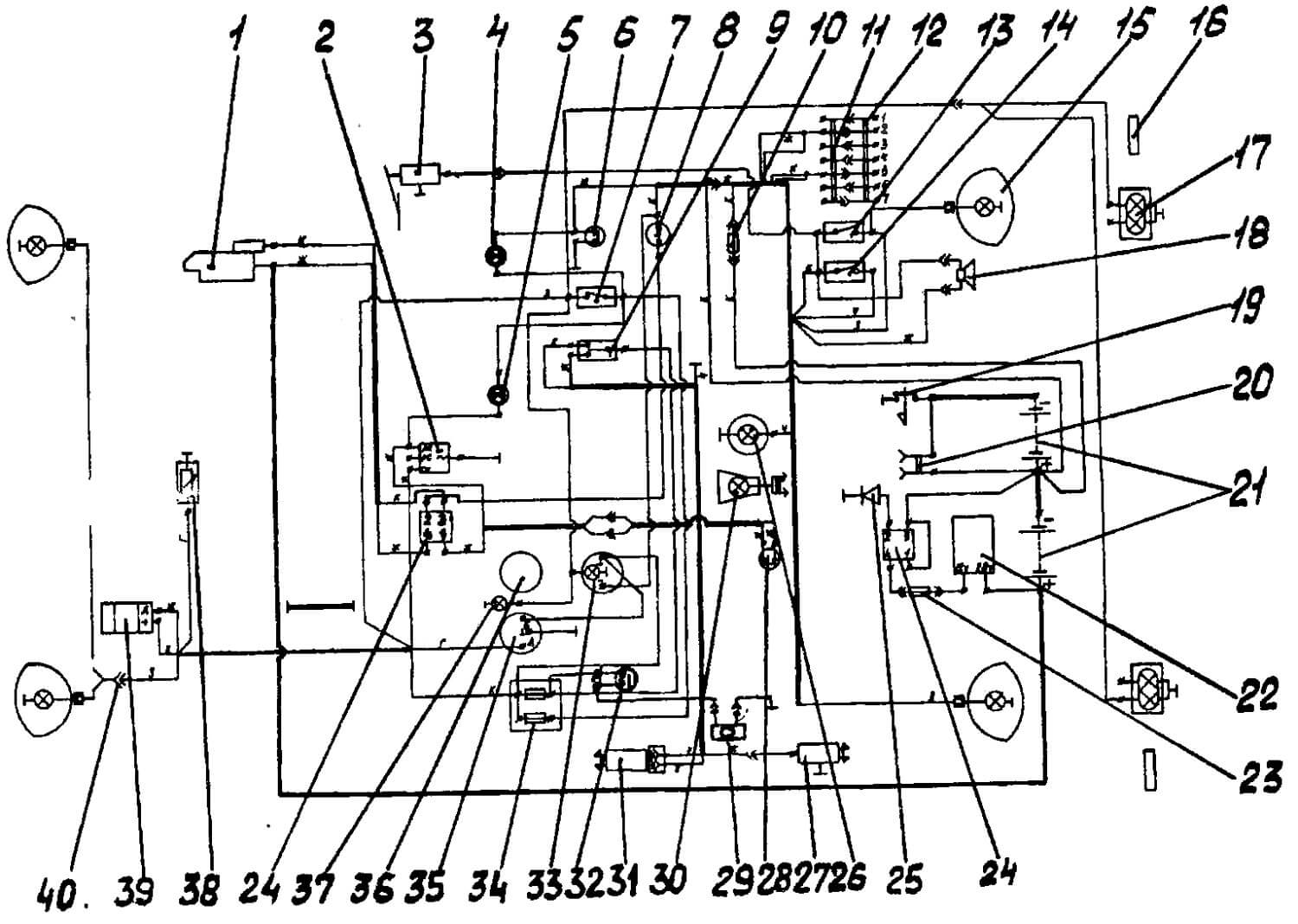

Схема электрооборудования ДТ-75Д

  1. Стартер
  2. Реле блокировки РБ 1 включения стартера
  3. Стеклоочиститель СЛ 23ОМ
  4. Контрольная лампа, сигнализирующая о включении звукового сигнала
  5. Контрольная лампа, сигнализирующая о включении «массы» в цепь (после запуска дизеля лампа гаснет)
  6. Включатель ВК 322 звукового сигнала
  7. Включатель 4602.3710 передних фар, габаритных фонарей и освещения щитка приборов
  8. Выключатель ВК 317А2 для включения стартера
  9. Переключатель 5106.3709 для включения электродвигателей отопителя и вентиляционной установки кабины.
  10. Предохранитель ПР 119Б-01 (10А).
  11. Розетка штепсельная ПС 300А-100 для подключения потребителей тока прицепного агрегата и двусторонней звуковой сигнализации
  12. Вилка штепсельная ПС 300А-150 для подключения потребителей тока прицепного агрегата и двусторонней звуковой сигнализации
  13. Выключатель 4602.3710 задних фар
  14. Выключатель 4602.3710 плафона кабины
  15. Фара 30.3711 (4 шт.)
  16. Световозвращатель ФП 310-Е
  17. Фонарь задний ФП 100Б
  18. Сигнал звуковой безрупорный 20.3721-01
  19. Выключатель «массы» ВК 318Б
  20. Розетка 47 К для переносной лампы
  21. Батарея аккумуляторная 6СТ-190А (2 шт)
  22. Преобразователь напряжения 14.3759 для зарядки дополнительной аккумуляторной батареи
  23. Предохранитель ПР 117 (16А)
  24. Контакторы КТ 125
  25. Диод Д 242
  26. Плафон освещения кабины ПК-201
  27. Электродвигатель 2 МК 246-01 для привода вентилятора вентиляционной установки
  28. Включатель 15.3710 блокировки запуска дизеля при включенной передаче
  29. Стеклоомыватель электрический 1102.5208-04
  30. Лампа переносная ПЛТМ-4
  31. Электродвигатель МЭ 236 для привода вентилятора отопителя кабины
  32. Включатель ВК 322 стеклоомывателя электрического
  33. Амперметр АП 111с лампой АМН 12-3-1
  34. Блок предохранителей 11.3722 для защиты электрических цепей от короткого замыкания
  35. Указатель температуры охлаждающей жидкости УК 133АВ
  36. Манометр 1401.3830 давления масла в системе смазки дизеля
  37. Лампа для освещения щитка приборов
  38. Датчик ТМ 100В указателя температуры охлаждающей жидкости в системе охлаждения дизеля
  39. Генератор 461.3701 или 963.3701
  40. Штекерное соединение
