1992-1996 Renault Safrane
Расположение и назначение предохранителей в Renault Safrane (1992-1996), оборудованный бензиновым двигателем: 2.0 л. (J7R), 2.2 л. (J7T), 3.0 л. V6 (Z7X) или с дизельным двигателем 2.1 dT (J8S), 2.5 dT (S8U)

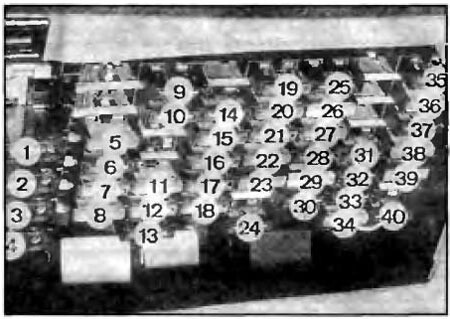

Предохранители под панелью приборов
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Правый передний стеклоподъемник |
| 2 | 40 | Обогрев заднего стекла |
| 3 | 40 | Левый передний стеклоподъемник |
| 4 | 40 | Система кондиционирования воздуха |
| 5 | 25 | Центральный замок |
| 6 | 10 | Указатели поворота/ аварийная световая сигнализация |
| 7 | 20 | Стеклоочиститель ветрового стекла |
| 8 | 25 | Память положения регулировок |
| 9 | 10 | Габаритный свет, реостат освещения, подсветка панели приборов, освещение вещевого ящика, управление светом фар |
| 10 | 10 | Габаритный свет с левой стороны, подсветка прикуривателя, радио, селектор автоматической коробки передач. управление отопителем |
| 11 | 20 | Вентиляторы радиатора |
| 12 | 15 | Система кондиционирования воздуха |
| 13 | 10 | Зеркала с электрическим приводом, аварийная световая сигнализация, задний фонарь |
| 14 | 10 | Обогрев зеркал |
| 15 | 15 | Левый указатель поворота, корректор света фар |
| 16 | 15 | Правый указатель поворота |
| 17 | 15 | Правая фара |
| 18 | 15 | Левая фара |
| 19 | 15 | Стеклоочиститель заднего стекла, обогрев заднего стекла, вентилятор отопителя, освещение салона, контрольная лампа селектора автоматической коробки передач |
| 20 | 20 | Прикуриватель |
| 21 | 15 | Подвеска с электронным управлением |
| 22 | 25 | Стеклоомыватель ветрового стекла |
| 23 | 7.5 | Аксессуары |
| 24 | 10 | Стоп-сигналы, прерыватель указателей поворота, регулятор скорости |
| 25 | 30 | Регулировка положения спинки сидения и подголовника переднего пассажира |
| 26 | 5 | Усилитель рулевого управления |
| 27 | 20 | Электроника двигателя |
| 28 | 10 | ABS |
| 29 | 5 | Автоматическая коробка передач, фонари света заднего хода |
| 30 | 10 | Панель приборов, дополнительное реле, переключатель "4х4", переключагель "S" |
| 31 | 30 | Регулировка положения правого заднего сидения |
| 32 | 30 | Регулировка положения левого заднего сидения |
| 33 | 30 | Регулировка положения подушки сидения переднею пассажира |
| 34 | 25 | Люк, обогрев сидений, сидение ergomatic |
| 35 | 10 | Часы, звуковой сигнал, синтезатор речи |
| 36 | 25 | Звуковые предупреждения, противоугонная система |
| 37 | 15 | Освещение салона, электрическое управление замками дверей, зеркало заднего вида |
| 38 | 25 | Противотуманные фары |
| 39 | 15 | Управление радиоприемником и телефоном |
| 40 | 10 | Противотуманные фонари |

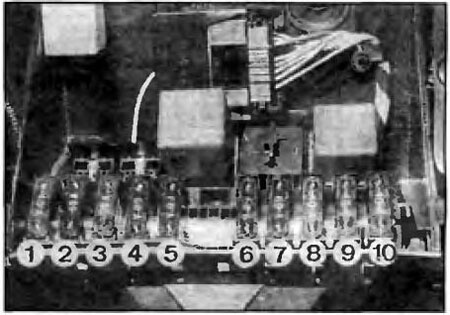

Предохранители в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Управляемая подвеска |
| 2 | 60 | ABS |
| 3 | 70 | Предпусковой прогрев двигателя |
| 4 | 60 | Замок зажигания, указатели поворота, телефон, центральный замок, плафон, часы |
| 5 | 60 | Отопление, люк, сидения с электрическим приводом, стеклоподъемники |
| 6 | 60 | Переключатель противоугонного устройства, габаритное освещение, аварийная световая сигнализация |
| 7 | 60 | Замок зажигания, стеклоочистители, стеклоомыватели, прикуриватель |
| 8 | 40 | Левый вентилятор радиатора |
| 9 | 40 | Правый вентилятор радиатора |
| 10 | 40 | Указатели поворота, омыватели фар |
