1999–2006 Seat Toledo и Seat Leon
Расположение и назначение предохранителей и реле в автомобилях Seat Toledo второго поколения (1998–2005) и Seat Leon первого поколения (1999–2006), оснащенные бензиновым двигателем: 1.4 л., 1.6 л., 1.8 л., 2.3 л., 2.8 л., или с дизельным двигателем 1.9 л.

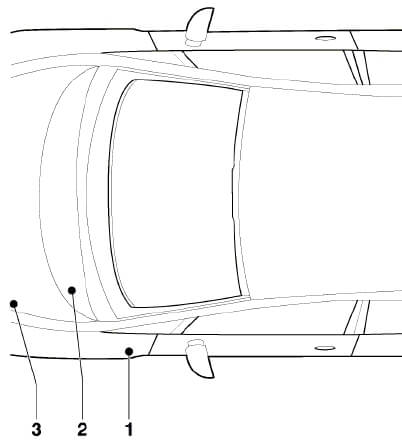

Расположение предохранителей
- Блок предохранителей
- Блок реле и предохранителей
- Блок силовых предохранителей и блок реле
Блок предохранителей в салоне

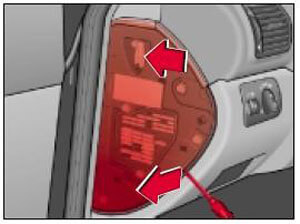

Блок предохранителей расположен в левой части панели приборов, за крышкой. На автомобилях с правосторонним управлением предохранители находятся в правой части панели приборов за крышкой.
Для доступа к предохранителям - поместите плоское лезвие отвёртки в отверстие на крышке (стрелка) и используйте отвёртку как рычаг.
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 10 | Освещение перчаточного ящика, обогрев форсунок стеклоомывателя, обогрев зеркал |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Индикаторы |
| 4 | 5 | Освещение номерного знака |
| 5 | 7.5 | Комфорт |
| 6 | 5 | →октябрь 2001: Система складывания зеркал, панель управления стеклоподъемниками |
| 5 | ноябрь 2001→: Центральный замок | |
| 7 | 10 | Лампы заднего-хода |
| 8 | 5 | Телефон |
| 9 | 5 | ABS/ESP/HALDEX |
| 10 | 10 | →октябрь 2001: Блок управления двигателем |
| 10 | ноябрь 2001→: S-контакт | |
| 11 | 5 | Панель приборов |
| 12 | 7.5 | Диагностический разъем, телефон, блок управления двигателем |
| 13 | 10 | Лампы стоп-сигналов |
| 14 | 10 | Освещение салона, центральный замок, стеклоподъемники |
| 5 | Освещение салона | |
| 15 | 5 | Панель приборов, датчик угла поворота рулевого колеса, автоматическая коробка передач |
| 16 | 10 | Компрессор кондиционера, дополнительный насос системы охлаждения |
| 17 | 10 | ноябрь 2001→: Функции для автомобилей такси |
| 18 | 10 | Дальний правый свет |
| 19 | 10 | Дальний левый свет |
| 20 | 15 | Ближний правый свет |
| 21 | 15 | Ближний левый свет |
| 22 | 5 | Габаритный свет с правой стороны |
| 23 | 5 | Габаритный свет с левой стороны |
| 24 | 20 | Стеклоочиститель и омыватель |
| 25 | 25 | Отопитель, кондиционер |
| 26 | 25 | Обогрев заднего стекла |
| 27 | 15 | Задний стеклоочиститель |
| 28 | 15 | Топливный насос |
| 29 | 10 | Дизель: Электроника двигателя |
| 15 | Бензин (→октябрь 2001): Блок управления двигателя | |
| 15 | кроме AQN, AUE, BDE (ноябрь 2001→): Блок управления двигателя | |
| 20 | AQN, AUE, BDE (ноябрь 2001→): Блок управления двигателя | |
| 30 | 20 | Люк |
| 31 | 20 | Автоматическая коробка передач - AG4 |
| 5 | Haldex | |
| 32 | 10 | Бензин: Топливные форсунки |
| 15 | Бензин (в вариантном исполнении): Топливные форсунки |
|
| 30 | Дизель: Блок управления двигателем |
|
| 15 | Дизель (в вариантном исполнении): Блок управления двигателем |
|
| 33 | 20 | Омыватели фар (HWS) |
| 34 | 10 | Блок управления двигателем |
| 35 | 30 | Разъем для подключения прицепа, розетка в багажном отсеке |
| 36 | 15 | Задний противотуманный свет, передние противотуманные фары |
| 37 | 10 | →октябрь 2001: Сигнал S (замок зажигания) |
| 5 | Дизель (ноябрь 2001→): Блок управления двигателем | |
| 20 | кроме AUE, BDE (ноябрь 2001→): Блок управления двигателем | |
| 30 | AUE, BDE (ноябрь 2001→): Блок управления двигателем | |
| 38 | 10 | Освещение багажного отсека, центральный замок, стеклоподъемники |
| 39 | 15 | Аварийная сигнализация |
| 40 | 20 | Звуковой сигнал |
| 41 | 15 | Прикуриватель |
| 42 | 15 | Аудиосистема |
| 43 | 10 | Блок управления двигателем |
| 44 | 15 | Подогрев сидений |
Список двигателей:
- 1.4 л., 16v, 75 л.с. (AHW, AXP, APE, BCA)
- 1.6 л., 8v, 101-102 л.с. (AEH, AKL, APF, BFQ)
- 1.6 л., 16v, 105 л.с. (AUS, AZD, BCB)
- 1.8 л., 20v, 125 л.с. (AGN, APG)
- 1.8 л. турбо (Sport/FR), 20v, 180 л.с. (AJQ, APP, ARY, AUQ)
- 1.8 л. турбо (Cupra R), 20v, 210-225 л.с. (AMK, BAM)
- 2.3 л. VR5, 10v, 150 л.с. (AGZ)
- 2.3 л. V5, 20v, 170 л.с. (AQN)
- 2.8 л. VR6 (Cupra 4), 24v, 204 л.с. (AUE, BDE)
- 1.9 л. SDI, 8v, 68 л.с. (AGP, AQM)
- 1.9 л. TDI, 8v, 90-130 л.с. (AGR, ALH, AHF, ASV, AXR, ASZ)
- 1.9 л. TDI (Sport/FR), 8v, 150 л.с. (ARL)
Блок реле под панелью приборов
| № | А | Назначение предохранителей |
|---|---|---|
| A | 30 | Электропривод сидений |
| B | 20 | Вакуумный насос |
| C | 30 | Стеклоподъемники |
| D | 10 | RHD: Замок лючка топливного бака |
| E | 15 | RHD: Сирена противоугонной системы |
| 15 | RHD: Указатели поворота | |
| 15 | LHD: Функции для автомобилей такси | |
| F | 15 | RHD: Функции для автомобилей такси |
| 15 | LHD: Сирена противоугонной системы | |
| 15 | LHD: Указатели поворота | |
| G | 10 | LHD: Замок лючка топливного бака |
| H | - | - |
| Реле | ||
| 1 | LHD: Телефон | |
| 2 | - | |
| 3 | - | |
| 4 | - | |
| 5 | - | |
| 6 | RHD: Телефон | |
| 7 | RHD: Вентилятор радиатора | |
| 8 | RHD: Клемма 30 | |
| 9 | RHD: Автоматическая коробка передач AG4 | |
| 10 | Топливный насос (форсунки турбодизельного двигателя) | |
| 11 | LHD: Автоматическая коробка передач AG4 | |
| 12 | LHD: Клемма 30 | |
| Австралия: Прикуриватель | ||
| 13 | LHD: Вентилятор радиатора | |
| 1 | Звуковой сигнал | |
| 2 | Разгрузочное реле "X"-контакта | |
| 3 | - | |
| 4 | Бензин: Топливный насос | |
| Дизель: Свечи накаливания | ||
| V | Стеклоочиститель и омыватель | |
| VI | Стеклоочиститель и омыватель | |

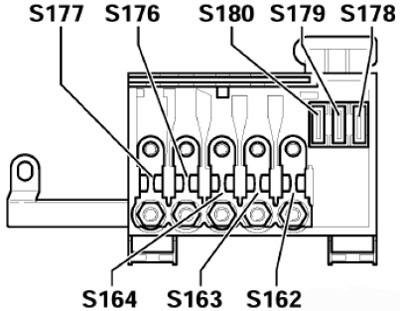

Блок силовых предохранителей (→август 2000)

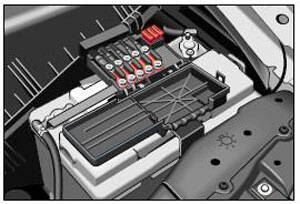

Блок предохранителей расположени в отсеке двигателя на аккумуляторе.
| № | А | Назначение предохранителей |
|---|---|---|
| 162 | 50 | Свечи накаливания |
| 163 | 50 | Блок управления двигателем |
| 164 | 40 | Вентилятор радиатора |
| 176 | 110 | Блок предохранителей в салоне |
| 177 | 110 | Генератор (90 A) |
| 150 | Генератор (120 A) | |
| 178 | 30 | ABS (насос) |
| 179 | 30 | ABS |
| 180 | 30 | Вентилятор радиатора |

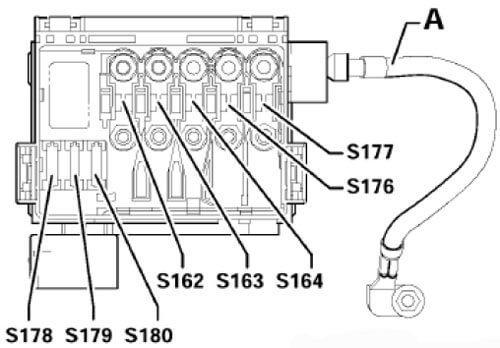

Блок силовых предохранителей (сентябрь 2000→)
Блок предохранителей расположени в отсеке двигателя на аккумуляторе.
| № | А | Назначение предохранителей |
|---|---|---|
| 162 | 50 | Свечи накаливания |
| 163 | 50 | Блок управления двигателем |
| 164 | 40 | Вентилятор радиатора |
| 176 | 110 | Блок предохранителей в салоне |
| 177 | 110 | Генератор (90 A) |
| 150 | Генератор (120 A) | |
| 178 | 30 | ABS (насос) |
| 179 | 30 | ABS |
| 180 | 30 | Вентилятор радиатора |
Блок реле под капотом
| № | Назначение реле |
|---|---|
| A | Насос вторичного воздуха |
| с автономным отопителем: Реле большой теплопроизводительности | |
| B | 30 клемма |
| BFQ: Блок управления двигателем (Simos) | |
| с автономным отопителем: Реле малой теплопроизводительности | |
| C | - |
