1984-2002 Икар - схема электрооборудования

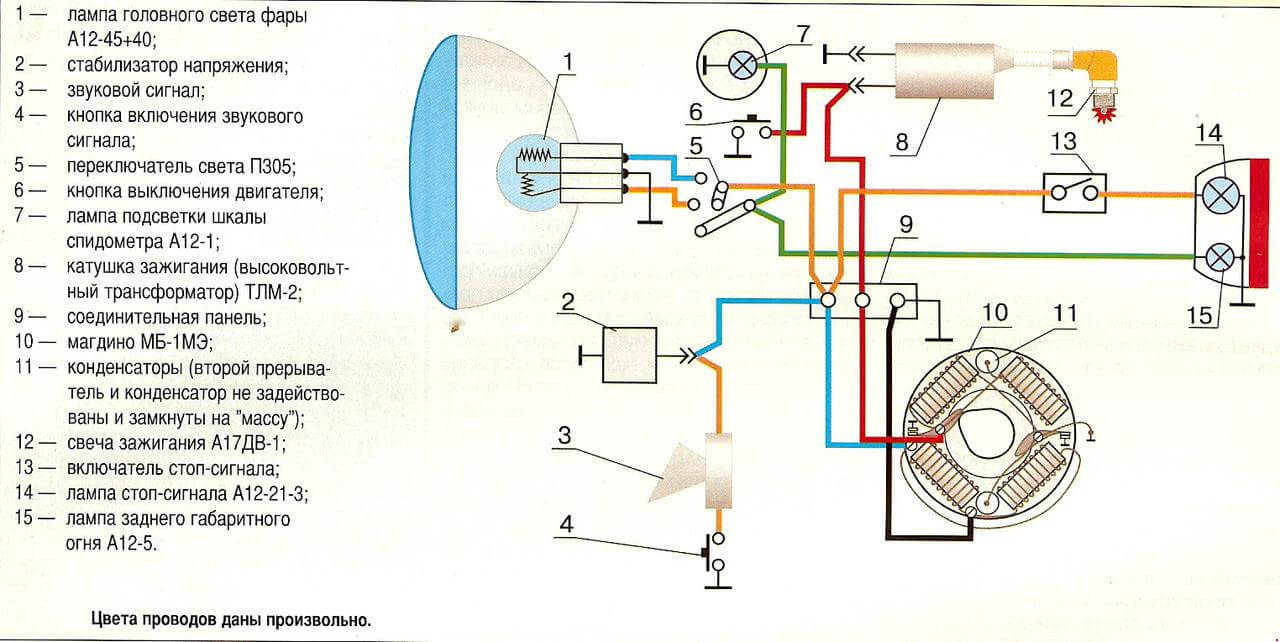

Икар с магдино МБ-1

Цвет проводов дан произвольно

1. Лампа головного света фары А12-45+40;
2. Стабилизатор напряжения;
3. Звуковой сигнал;
4. Кнопка включения звукового сигнала;
5. Переключатель света П305;
6. Кнопка выключения двигателя;
7. Лампа подсветки шкалы спидометра А12-1;
8. Катушка зажигания (высоковольтный трансформатор) ТЛМ-2;
9. Соединительная панель;
10. Магдино МБ-1 МЭ;
11. Конденсаторы (второй прерыватель и конденсатор не задействованы и замкнуты на ’’массу”);
12. Свеча зажигания А17ДВ-1;
13. Включатель стоп-сигнала;
14. Лампа стоп-сигнала А12-21 -3;
15. Лампа заднего габаритного огня А12-5.

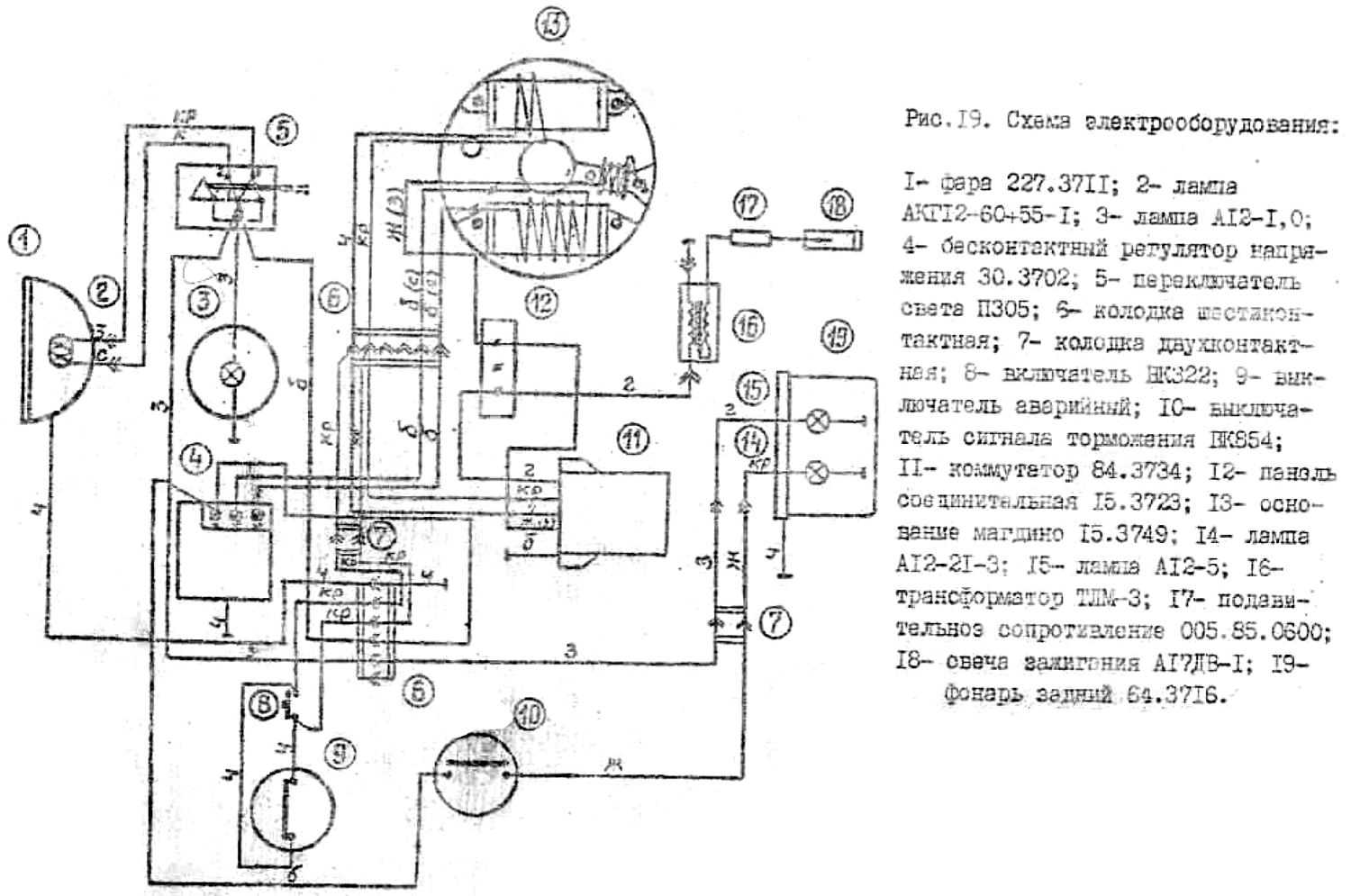

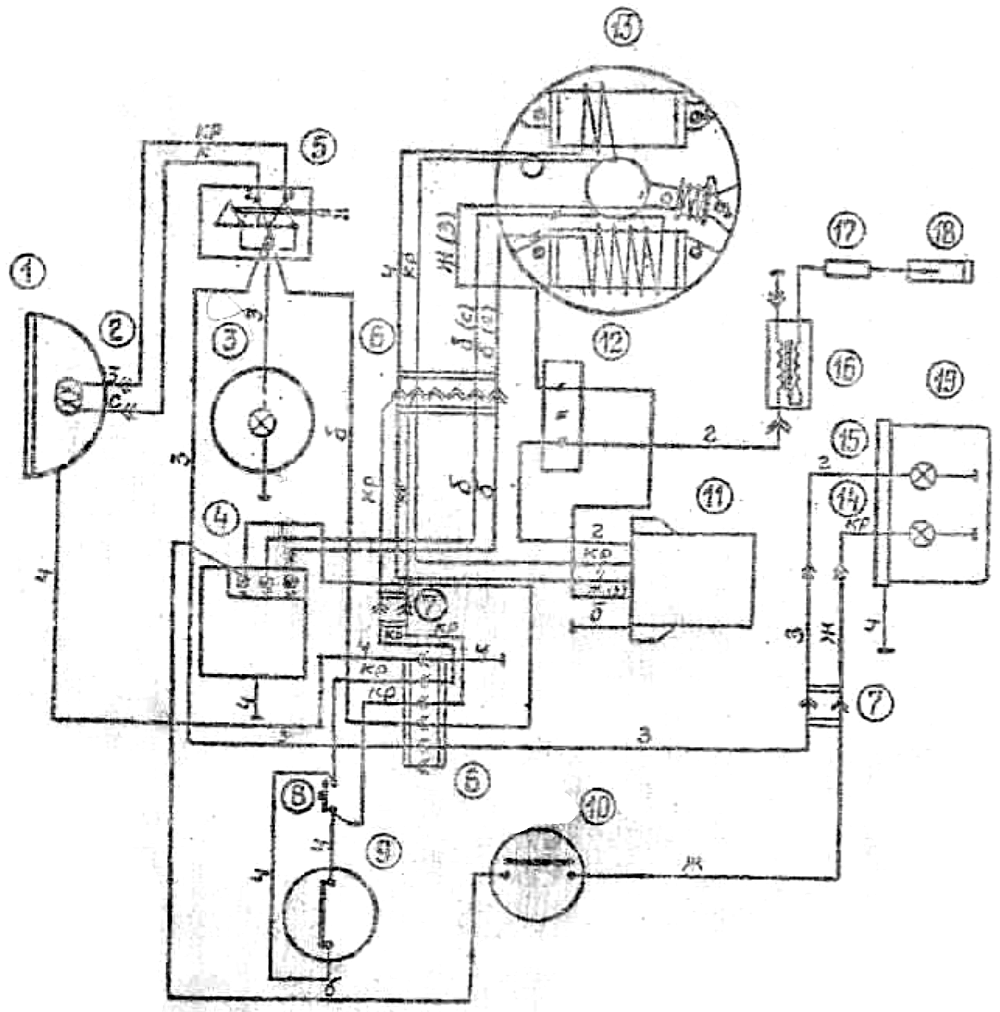

Икар с магдино 15.3749

1. Фара 227.3711;
2. Лампа АКГ12-60+55-1;
3. Лампа А12-1,0;
4. Бесконтактный регулятор напряжения 30.3702;
5. Переключатель света П305;
6. Колодка шестиконтактная;
7. Колодка двухконтактная;
8. Включатель ВК322;
9. Выключатель аварийный;
10. Выключатель сигнала торможения ВК854;
11. Коммутатор 84.3734;
12. Панель соединительная 15.3723;
13. Основание магдино 15.3749;
14. Лампа А12-21-3;
15. Лампа А12-5;
16. Трансформатор ТЛМ-3;
17. Подавительное сопротивление 005.85.0600;
18. Свеча зажигания А17ДВ-1;
19. Фонарь задний 64.3716.
