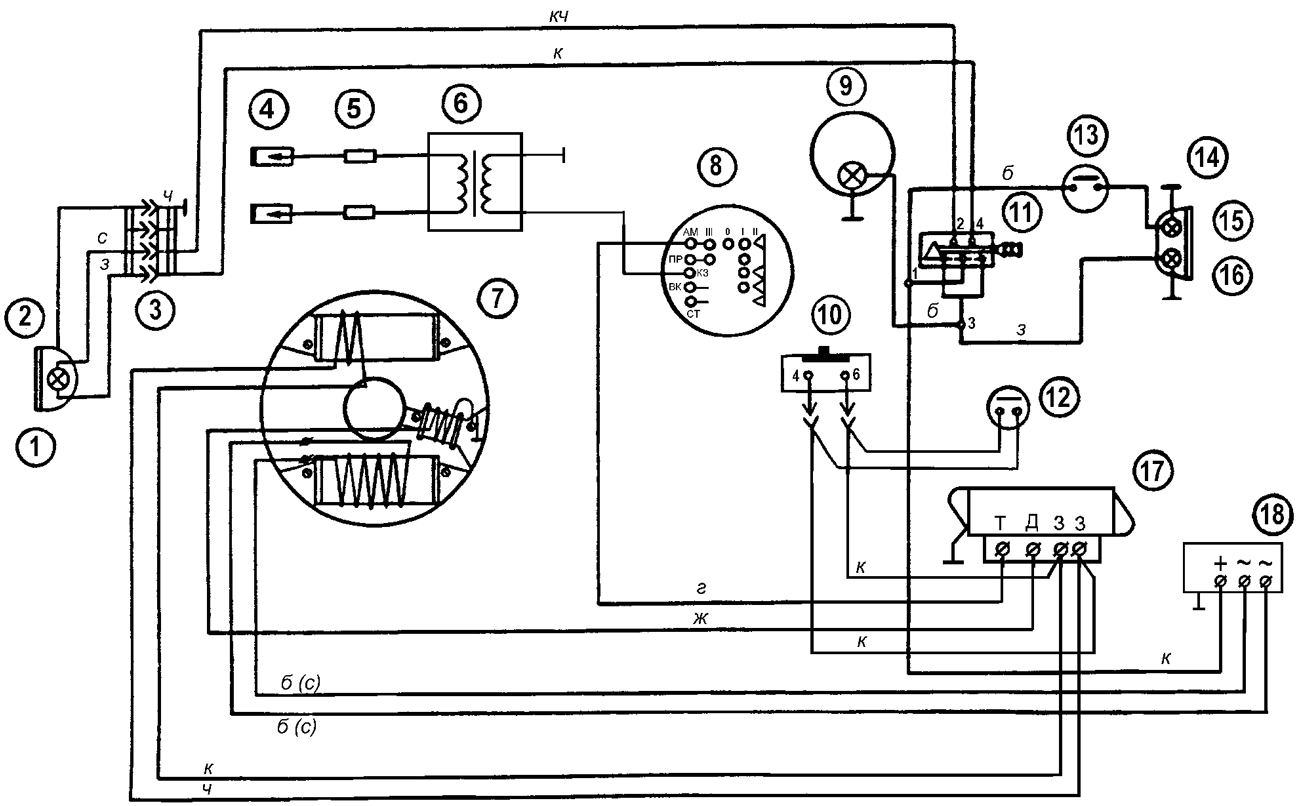

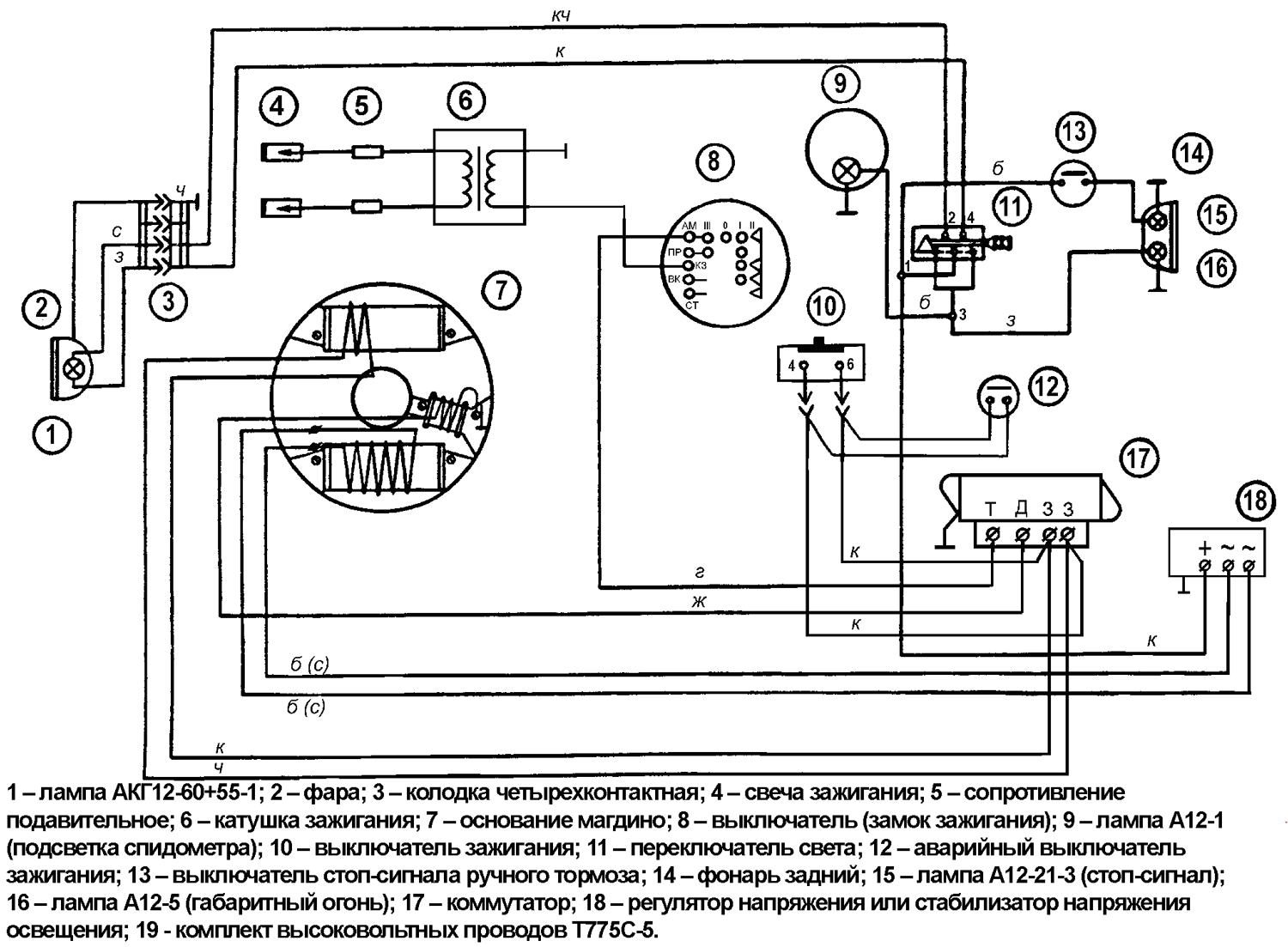

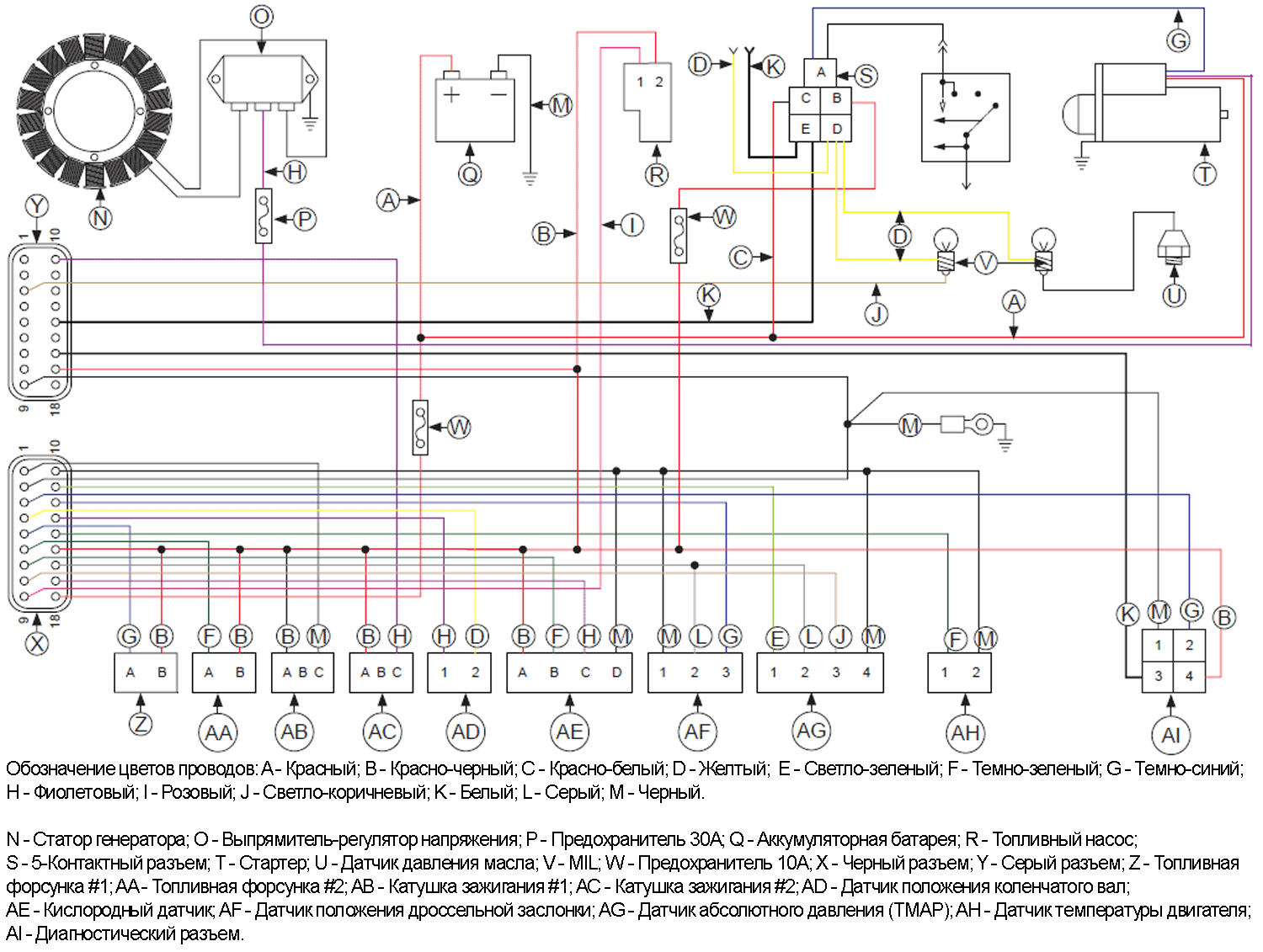

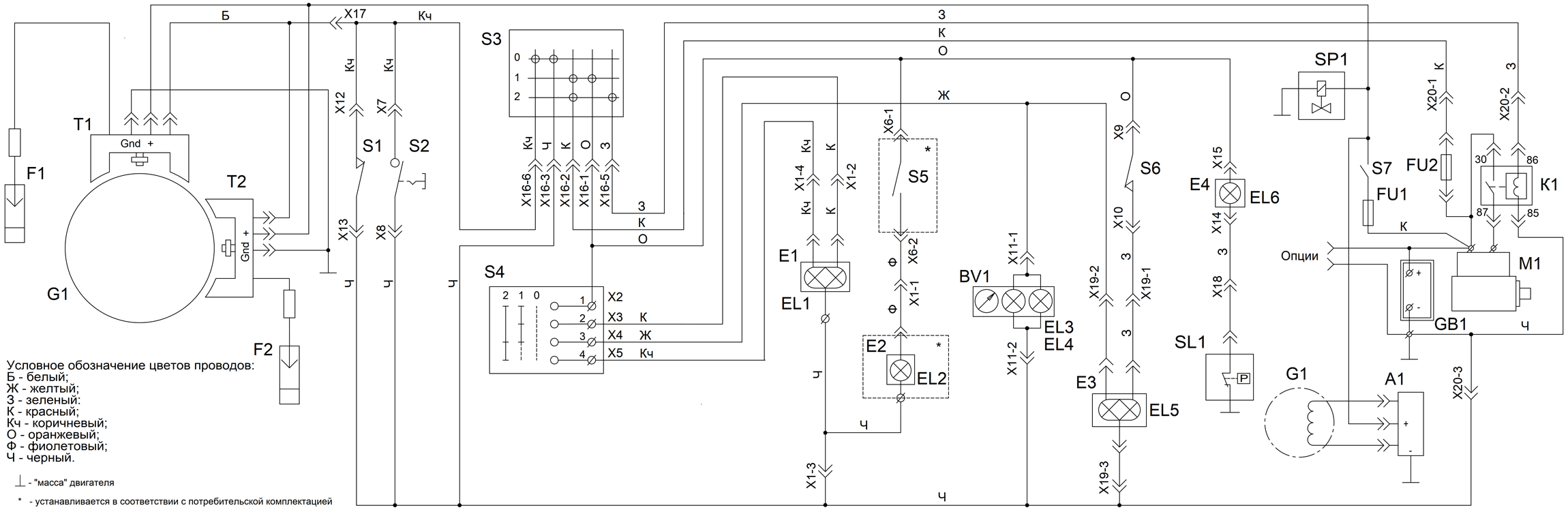

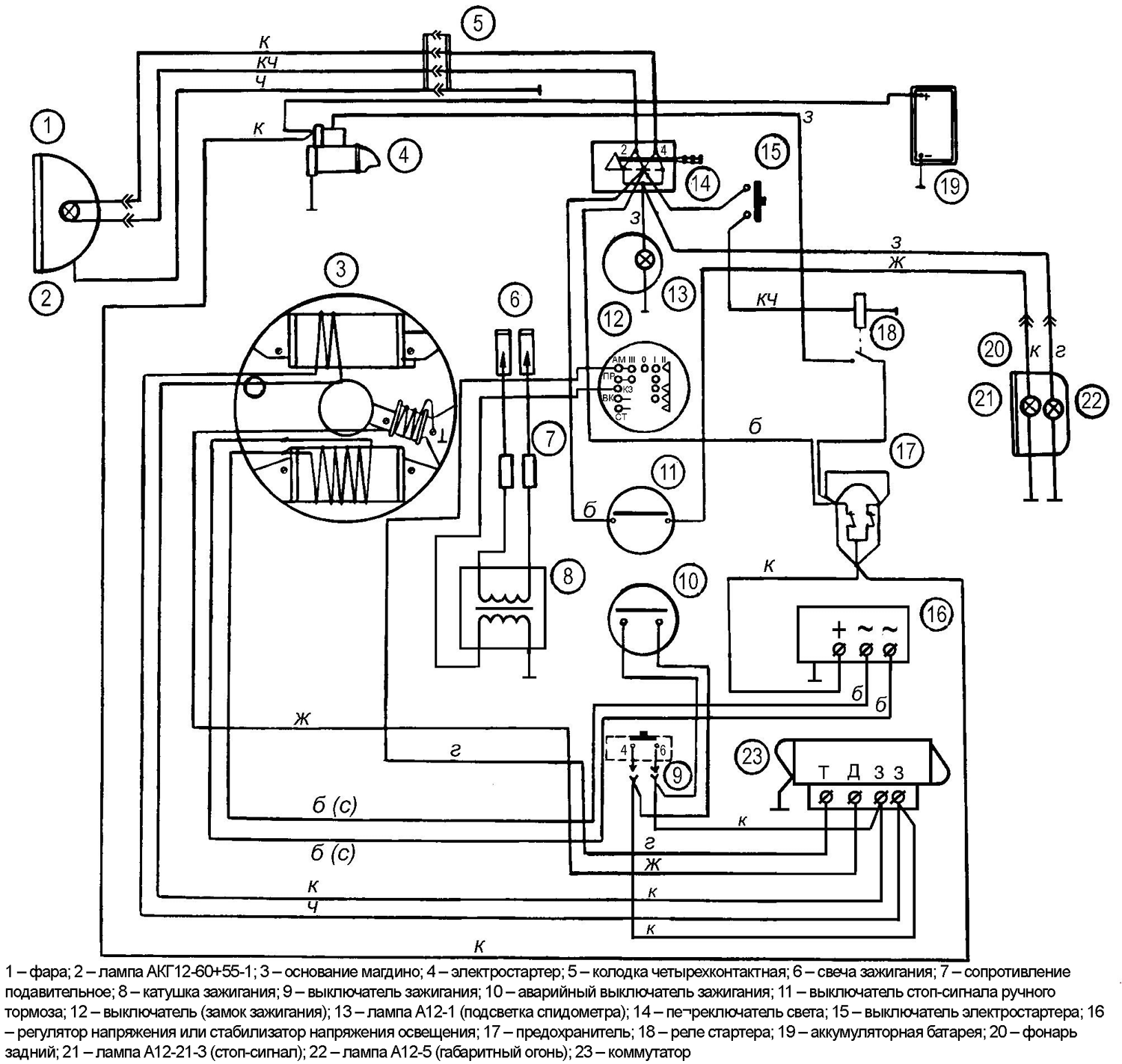

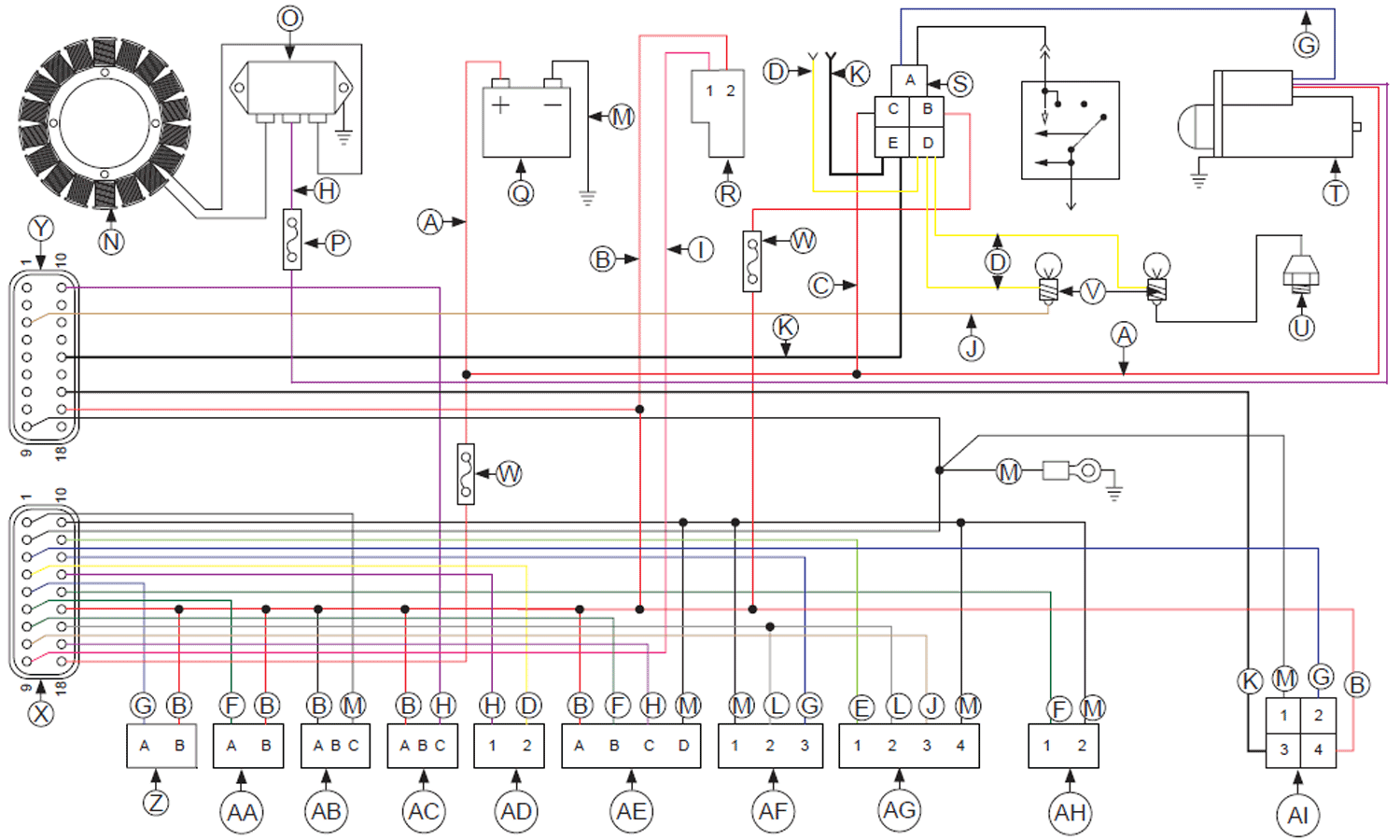

Схема электрооборудования Буран (без электрозапуска)

Схема электрооборудования Буран (без электрозапуска)



1 – лампа АКГ12-60+55-1;
2 – фара;
3 – колодка четырехконтактная;
4 – свеча зажигания;
5 – сопротивление подавительное;
6 – катушка зажигания;
7 – основание магдино;
8 – выключатель (замок зажигания);
9 – лампа А12-1 (подсветка спидометра);
10 – выключатель зажигания;
11 – переключатель света;
12 – аварийный выключатель зажигания;
13 – выключатель стоп-сигнала ручного тормоза;
14 – фонарь задний;
15 – лампа А12-21-3 (стоп-сигнал);
16 – лампа А12-5 (габаритный огонь);
17 – коммутатор;
18 – регулятор напряжения или стабилизатор напряжения освещения;
19 - комплект высоковольтных проводов Т775С-5.

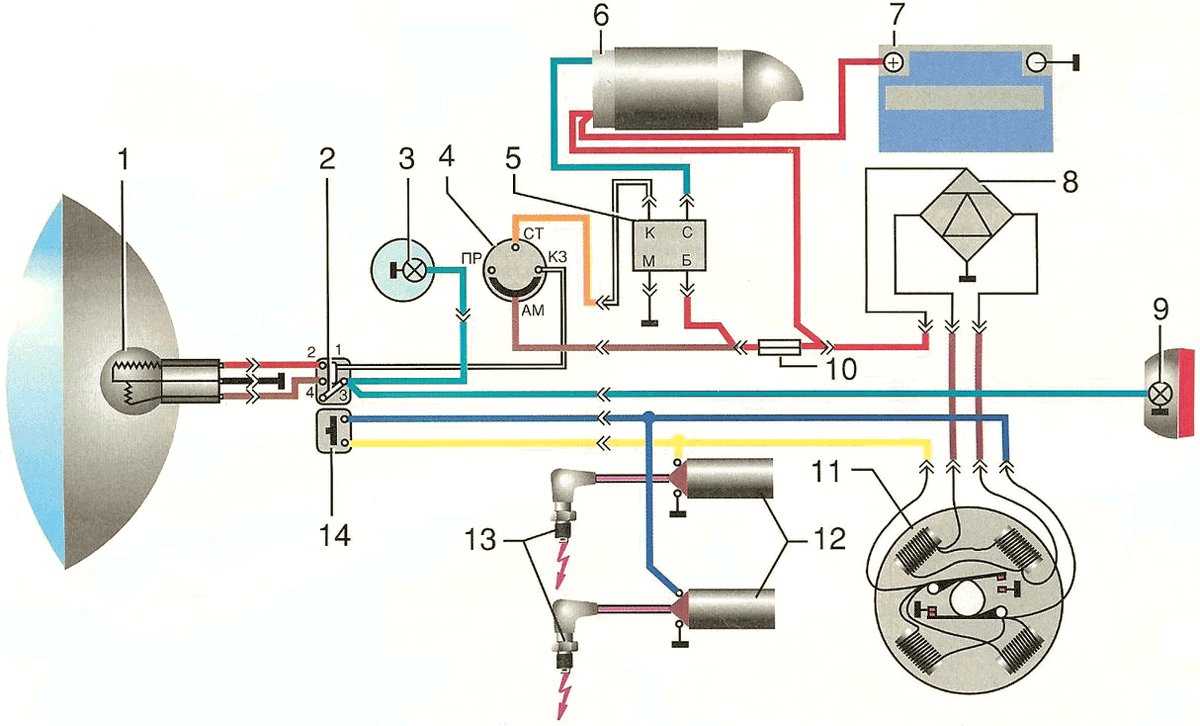

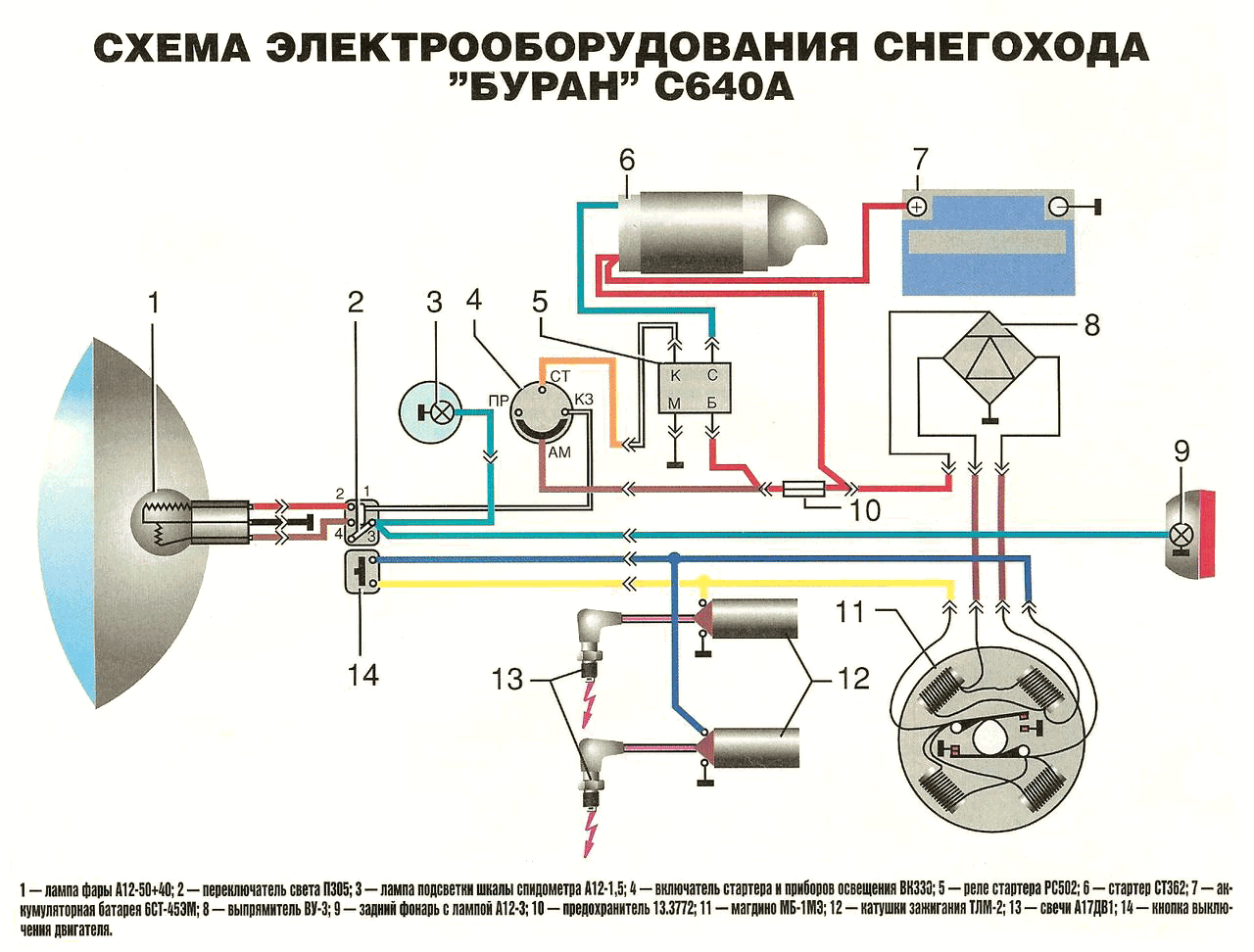

Схема электрооборудования (без электрозапуска)
