Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

Салон

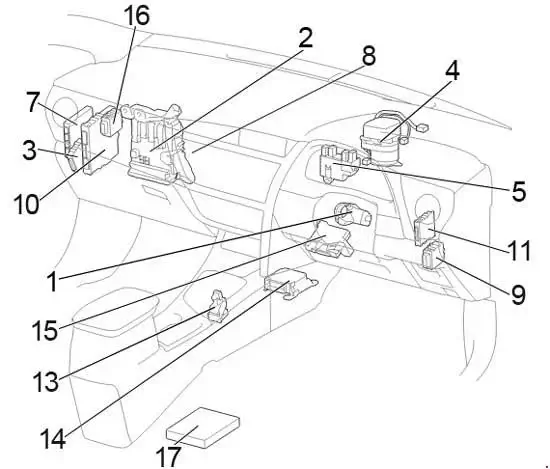

   LHD

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

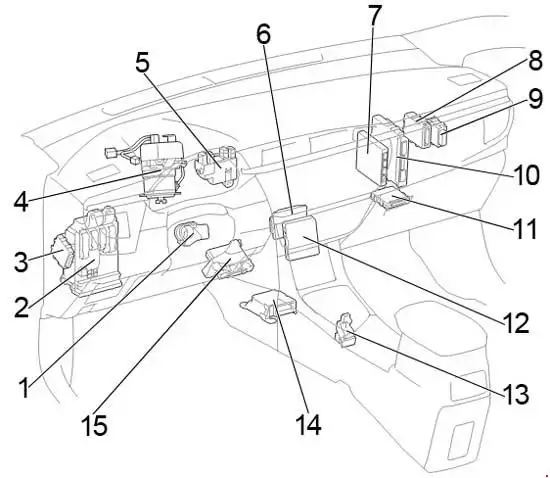

   RHD

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
  1. Актуатор блокировки руля
  2. Блок предохранителей / Блок управления электрооборудованием кузова
  3. Блок управления активным освещением
  4. Блок управления усилителем рулевого управления
  5. Блок реле
  6. LHD: Блок управления круиз-контролем
  7. Блок управления коробкой передач
  8. Блок сетевого шлюза
  9. Реле стеклоочистителя
  10. Блок управления системой старт-стоп
  11. Блок управления парктроником
  12. LHD (Corolla): Трансивер телефона
  13. Блок управления блокировкой селектора коробки передач
  14. Блок управления подушками безопасности
  15. Усилитель кондиционера
  16. RHD: Реле двойной блокировки дверей
  17. Хэтчбек, Универсал: Аудио усилитель

Блок предохранителей в салоне

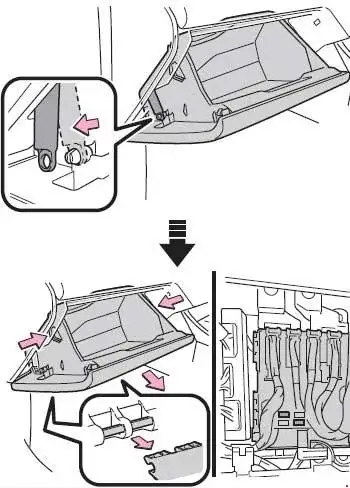

LHD
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

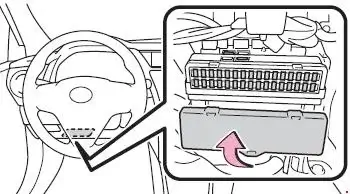

RHD
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Имя
 А
 Назначение
1
 P/OUTLET
 15
 Розетка
2
 OBD
 7.5
 Диагностический разъем
3
 STOP
 7.5
 Лампы стоп-сигнала, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач
4
 FOG RR
 7.5
 Задний противотуманный свет, комбинация приборов
5
 D/L NO.3
 20
 Центральный замок
6
 S/ROOF
 20
 Люк
7
 FOG FR
 7.5
 Передний противотуманный свет, комбинация приборов
8
 AM1
 5
 Предохранители: "IG1 RLY", "ACC RLY"
9
 D/L NO. 2
 10
 Разблокировка багажника
10
 DOOR NO. 2
 20
 Стеклоподъемники
11
 DOOR R/R
 20
 Стеклоподъемники
12
 DOOR R/L
 20
 Стеклоподъемники
13
 WASHER
 15
 Омыватель стекла
14
 WIPER NO.2
 25
 Стеклоочиститель и омыватель, система зарядки
15
 WIPER RR
 15
 Задний стеклоочиститель
16
 WIPER NO. 1
 25
 Стеклоочиститель
17
 CIG
 15
 Прикуриватель
18
 ACC
 7.5
 Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система
19
 SFT LOCK-ACC
 5
 Блокировка селектора коробки передач
20
 TAIL
 10
 Габаритный свет, освещение номерного знака, передний противотуманный свет
21
 PANEL
 7.5
 Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова
22
 WIPER-S
 5
 Система зарядки
23
 ECU-IG NO.1
 7.5
 Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC
24
 ECU-IG NO.2
 7.5
 Габаритный свет, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, AFS
25
 ECU-IG NO.3
 7.5
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS
26
 HTR-IG
 7.5
 Кондиционер, обогрев заднего стекла
27
 ECU-IG NO.4
 7.5
 Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом
28
 ECU-IG NO.5
 5
 Электроусилитель рулевого управления
29
 IGN
 7.5
 Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля
30
 S/HTR
 15
 Подогрев сидений
31
 METER
 5
 Комбинация приборов
32
 A/BAG
 7.5
 подушки безопасности

LHD
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

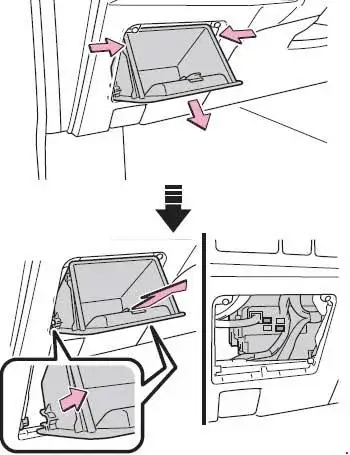

RHD
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Имя
 А
 Назначение
1
 P/SEAT
 30
 Сиденья с электроприводом
2
 -
 -
  -
3
 -
 -
  -
4
 DOOR NO.1
 30
 Стеклоподъемники

Блок реле в салоне

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Реле
R1
 Передний противотуманный свет (FR FOG)
R2
 Противоугонная система (S-HORN)
R3
  -
R4
 Розетка (PWR OUTLET)
R5
 Освещение салона (DOME CUT)

Седан

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

Хэтчбек

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

Универсал

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
  1. Датчик системы предотвращения столкновения
  2. Ресивер системы контроля давления в шинах
  3. Блок управления топливным насосом
  4. Ресивер центрального замка
  5. Блок управления люком

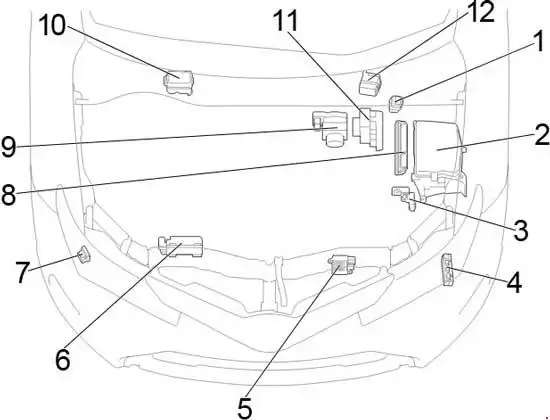

Моторный отсек

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
  1. Реле свечей накала
  2. Блок предохранителей
  3. Блок управления генератором
  4. Блок управления свечей накала
  5. Блок управления вентилятора системы охлаждения
  6. Блок управления форсунками
  7. Реле очистителей фар
  8. Блок управления двигателем
  9. Блок управления системой тормозов (MMT)
  10. Блок реле (LHD)
  11. Блок управления системой тормозов
  12. Блок реле (RHD)

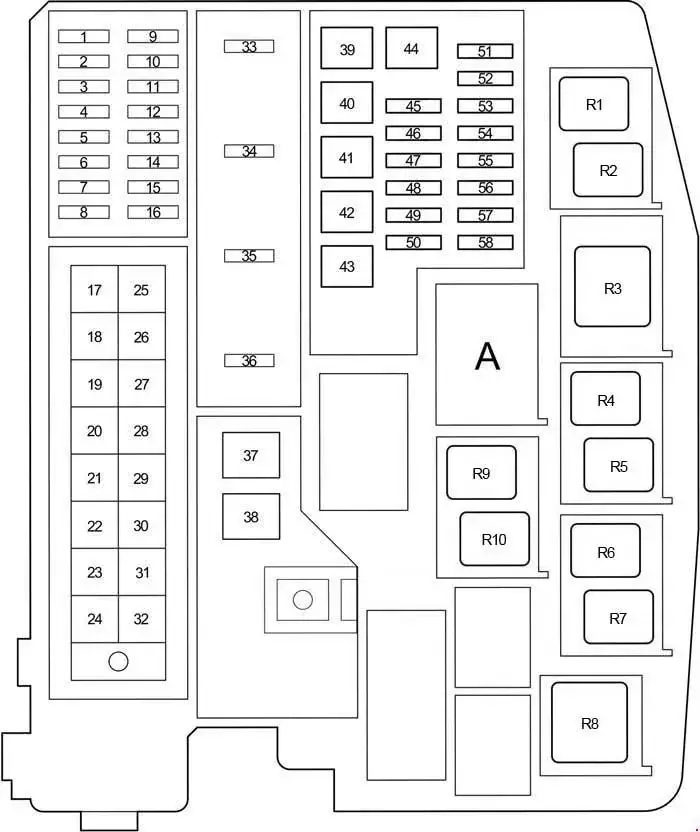

Блок предохранителей в моторном отсеке (кроме 1.6L - 1WW)

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

A
Седан
 Хэтчбек, Универсал (кроме 1ND-TV )
 Хэтчбек, Универсал (1ND-TV)
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

B
Коробка  MMT
Хэтчбек, Универсал (8NR-FTS)
 Хэтчбек, Универсал (1AD-FTV)
Седан
 Хэтчбек, Универсал (1ND-TV)
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Имя
 А
 Назначение
1
 ECU-B NO.2
 10
 Кондиционер, стеклоподъемники, интеллектуальная система входа и запуска, out side rear view mirrors, комбинация приборов
2
 ECU-B NO.3
 5
 Электроусилитель рулевого управления
3
 AM2
 7.5
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, предохранитель: "IG2"
4
 D/C CUT
 30
 Предохранители: "DOME", "ECU-B NO.1", "RADIO"
5
 HORN
 10
 Звуковой сигнал
6
 EFI-MAIN
 20
 1NR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: "EFI NO.1", "EFI NO.2", топливный насос
25
 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: "EFI NO.1", "EFI NO.2", топливный насос
30
 Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
7
 ICS/ALT-S
 5
 Система зарядки
8
 ETCS
 10
 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дроссельная заслонка
EDU
 20
 1AD-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
9
 TURN & HAZ
 10
 Except 8NR-FTS: Комбинация приборов, указатели поворота
ST
 30
 8NR-FTS: Система запуска
10
 IG2
 15
 Комбинация приборов, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, подушки безопасности
11
 EFI-MAIN NO.2
 20
 1AD-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
INJ/EFI-B
 15
 Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
ECU-B NO.4
 10
 1ND-TV, (Седан (1AD-FTV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
20
 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
DCM/MAYDAY
 7.5
 1NR-FE (с Апреля 2016): Телематическая система
12
 EFI-MAIN NO.2
 30
 Кроме 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
DCM/MAYDAY
 7.5
 Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система
EFI-MAIN NO.2
 10
 Седан (1ND-TV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
13
 ST
 30
 Кроме 8NR-FTS: Система запуска
TURN & HAZ
 10
 8NR-FTS: Комбинация приборов, указатели поворота
14
 H-LP MAIN
 30
 Хэтчбек, Универсал: Предохранители: "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI"
40
 Седан: Предохранители: "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI"
15
 VLVMATIC
 30
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
16
 EPS
 80
 Электроусилитель рулевого управления
17
 ECU-B NO.1
 10
 Система беспроводного управления, блок управления электрооборудованием кузова, VSC, интеллектуальная система входа и запуска, часы
18
 DOME
 7.5
 Освещение салона, подсветка индивидуального зеркала, освещение багажного отсека, блок управления электрооборудованием кузова
19
 RADIO
 20
 Аудио система
20
 DRL
 10
 Дневные ходовые огни
21
 STRG HTR
 15
 Седан: Подогрев руля
22
 ABS NO.2
 30
 ABS, VSC
23
 RDI
 40
 Вентилятор системы охлаждения
24
 -
 -
  -
25
 DEF
 30
 Хэтчбек, Универсал: Обогрев заднего стекла, обогрев зеркал
50
 Седан: Обогрев заднего стекла, обогрев зеркал
26
 ABS NO.1
 50
 ABS, VSC
27
 HTR
 50
 Кондиционер
28
 ALT
 120
 Бензин: Система зарядки
140
 Дизель: Система зарядки
29
 EFI NO.2
 10
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
30
 EFI NO.1
 10
 Кроме 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
15
 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
31
 EFI-NO.3
 20
 1ND-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
10
 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
EFI NO.4
 20
 Седан: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
32
 MIR-HTR
 10
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, обогрев зеркал
33
 H-LP RH-LO
 15
 HID: Ближний правый свет
10
 Halogen, LED: Ближний правый свет
34
 H-LP LH-LO
 15
 HID: Ближний левый свет
10
 Halogen, LED: Ближний левый свет, корректор фар
35
 H-LP RH-HI
 7.5
 Хэтчбек, Универсал: Дальний правый свет
10
 Седан: Дальний правый свет
36
 H-LP LH-HI
 7.5
 Хэтчбек, Универсал: Дальний левый свет, комбинация приборов
10
 Седан: Дальний левый свет, комбинация приборов
37
 EFI NO.4
 15
 Хэтчбек, Универсал: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
EFI NO.3
 20
 Седан: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
38
 -
 -
  -
39
 -
 -
  -
40
 -
 -
  -
41
 AMP
 15
 Аудио система
42
 -
 -
  -
43
 EFI-MAIN NO.2
 20
 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
44
 STRG LOCK
 20
 Блокировка руля
45
 AMT
 50
 Седан: Блок управления коробкой передач
46
 BBC
 40
 Система старт-стоп
AMT
 50
 Хэтчбек, Универсал: Блок управления коробкой передач
47
 GLOW
 80
 Система предварительного подогрева
48
 PTC HTR NO.2
 30
 Вспомогательный отопитель
49
 PTC HTR NO.1
 30
 Вспомогательный отопитель
50
 H-LP CLN
 30
 Очистители фар
51
 ABS NO.1
 30
 Седан: ABS, VSC
ABS NO.3
 30
 Хэтчбек, Универсал: ABS, VSC
52
 CDS FAN
 30
 Вентилятор системы охлаждения
53
 PTC HTR NO.3
 30
 Вспомогательный отопитель
54
 -
 -
  -
55
 S-HORN
 10
 Противоугонная система
56
 STV HTR
 25
 Вспомогательный отопитель
DEICER
 20
 Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток
А
57
 EFI NO.5 10
 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58
 -
 -
  -
B
57
 EFI NO.6
 15
 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58
 EFI NO.7
 15
 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
Реле
R1
 Электроусилитель рулевого управления (EPS)
R2
 Форсунки (INJ)
Седан (1ND-TV (с Апреля 2016): Блок управления двигателем (EFI-MAIN NO.2)
R3
 Стартер (ST NO.1)
R4
 Дневные ходовые огни (DRL)
R5
 Звуковой сигнал (HORN)
R6
 Вентилятор системы охлаждения (FAN NO.1)
R7
 Блок управления двигателем (EFI-MAIN)
R8
 Зажигание (IG2)
R9
 Диммер (DIMMER)
R10
 Хэтчбек, Универсал: Лампы стоп-сигнала (STOP LP)
R11
 Фары (H-LP)
R12
 1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE: Топливный насос (C/OPN)
1AD-FTV: Блок управления двигателем (EDU)
1ND-TV, 8NR-FTS: Блок управления двигателем (EFI MAIN NO.2)
R13
 Хэтчбек, Универсал (1AD-FTV): Блок управления двигателем (EFI MAIN NO.2)
1ND-TV): (TSS-C HTR)
Седан (до Ноября 2016): Лампы стоп-сигнала (STOP LP)
Седан (с Ноября 2016): (TSS-C HTR)
А
R14
 Седан: Обогрев заднего стекла (DEF)
R15
 1ND-TV): (TSS-C HTR)
R16
 1ND-TV): Обогрев заднего стекла (DEF)
R17
 1ND-TV (с Мая 2015)): Обогрев заднего стекла (DEF)
B
R14
 Коробка передач (AMT)
8NR- FTS): Вентилятор системы охлаждения (FAN MAIN)
R15
 1AD-FTV): Вентилятор системы охлаждения (FAN NO.2)
Седан: -
R16
 1AD-FTV): Вентилятор системы охлаждения (FAN NO.3)
Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток (DEICER)
R17
 1ND-TV (с Мая 2015)): -

Блок предохранителей в моторном отсеке (1.6L - 1WW)

Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)

A
До Ноября 2016
 С Ноября 2016
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Имя
 А
 Назначение
1
 DOME
 7.5
 Освещение багажного отсека, подсветка индивидуального зеркала, освещение в дверях, освещение салона, персональное освещение, освещение пространства для ног
2
 RAD NO.1
 20
 Аудио система, навигация, система помощи при парковке
3
 ECU-B
 10
 Комбинация приборов, дополнительная батарея, датчик положения руля, двойная блокировка, система беспроводного управления, интеллектуальная система входа и запуска
4
 D.C.C
 -
  -
5
 ECU-B2
 10
 Интеллектуальная система входа и запуска, кондиционер, стеклоподъемники, блок сетевого шлюза
6
 EFI MAIN NO.2
 7.5
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
7
 -
 -
  -
8
 -
 -
  -
9
 -
 -
  -
10
 STRG LOCK
 20
 Блокировка руля
11
 -
 -
  -
12
 ST
 30
 Система запуска
13
 ICS/ALT-S
 5
 Система зарядки
14
 TURN-HAZ
 10
 Указатели поворота, аварийная сигнализация
15
 ECU-B NO.3
 5
 Электроусилитель рулевого управления
16
 AM2 NO.2
 7.5
 Система запуска
17
 -
 -
  -
18
 ABS NO.1
 50
 ABS, VSC
19
 CDS FAN
 30
 Вентилятор системы охлаждения
20
 RDI FAN
 40
 Вентилятор системы охлаждения
21
 H-LP CLN
 30
 Очистители фарs
22
 TO IP J/B
 120
 Предохранители: "ECU-IG NO.2", "HTR-IG", "WIPER", "RR WIPER", "WASHER", "ECU-IG NO.1", "ECU-IG NO.3", "SEAT HTR", "AM1", "DOOR", "STOP", "FR DOOR", "POWER", "RR DOOR", "RL DOOR", "OBD", "ACC-B", "RR FOG", "FR FOG", "DEF", "TAIL", "SUNROOF", "DRL"
23
 -
 -
  -
24
 -
 -
  -
25
 -
 -
  -
26
 P/I
 50
 Предохранители: "HORN", "IG2", "FUEL PMP"
27
 -
 -
  -
28
 FUEL HTR
 50
 Подогрев топлива
29
 EFI MAIN
 50
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
30
 EPS
 80
 Электроусилитель рулевого управления
31
 GLOW
 80
 Система предварительного подогрева
32
 -
 -
  -
33
 IG2
 15
 Предохранители: "IGN", "METER"
34
 HORN
 15
 Звуковой сигнал, противоугонная система
35
 FUEL PUMP
 30
 Топливный насос
36
 -
 -
  -
37
 H-LP MAIN
 30
 Предохранители: "H-LP LH LO", "H-LP RH LO", "H-LP LH HI", "H-LP RH HI"
38
 BBC
 40
 Система старт-стоп
39
 HTR SUB NO.3
 30
 Вспомогательный отопитель
40
 -
 -
  -
41
 HTR SUB NO.2
 30
 Вспомогательный отопитель
42
 HTR
 50
 Кондиционер, отопитель
43
 HTR SUB NO.1
 50
 Вспомогательный отопитель
44
 DEF
 30
 Обогрев заднего стекла, обогрев зеркал
45
 STV HTR
 25
 Вспомогательный отопитель
46
 ABS NO.2
 30
 ABS, VSC
47
 -
 -
  -
48
 -
 -
  -
49
 DRL
 10
 Дневные ходовые огни
50
 -
 -
  -
51
 H-LP LH LO
 10
 Ближний левый свет
52
 H-LP RH LO
 10
 Ближний правый свет
53
 H-LP LH HI
 7.5
 До Ноября 2016: Дальний левый свет
RDI EFI
 5
 С Ноября 2016: Вентилятор системы охлаждения
54
 H-LP RH HI
 7.5
 До Ноября 2016: Дальний правый свет
CDS EFI
5
 С Ноября 2016: Вентилятор системы охлаждения
55
 EFI NO.1
 7.5
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп
56
 EFI NO.2
 15
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
57
 MIR HTR
 10
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, обогрев зеркал
58
 EFI NO.4
 20
 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
59
 CDS EFI
 5
 До Ноября 2016: Вентилятор системы охлаждения
60
 RDI EFI
 5
 До Ноября 2016: Вентилятор системы охлаждения
Реле
R1
 Вентилятор системы охлаждения (FAN NO.2)
R2
 Вентилятор системы охлаждения (FAN NO.3)
R3
 Электроусилитель рулевого управления (EPS)
R4
 Лампы стоп-сигнала (STOP LP)
R5
 Стартер (ST NO.1)
R6
 Обогрев заднего стекла (DEF)
R7
 Блок управления двигателем (EFI MAIN)
R8
 Фары (H-LP)
R9
 Диммер
R10
 До Ноября 2016: Дневные ходовые огни (DRL)
С Ноября 2016: Вентилятор системы охлаждения (FAN NO.1)
R11
 До Ноября2016: Вентилятор системы охлаждения (FAN NO.1)
С Ноября 2016: Подогрев топлива (FUEL HTR)

Блок реле в моторном отсеке

495W
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
600W
Схема предохранителей и реле Toyota Corolla / Auris (2013-2018)
№
 Реле
R1
  -
R2
 Вспомогательный отопитель (HTR SUB NO.1)
R3
 Вспомогательный отопитель (HTR SUB NO.3)
R4
 Вспомогательный отопитель (HTR SUB NO.2)
Печать
Поделиться:
Предохранители и реле Тойота Королла 170 и Тойота Аурис 180 (2013, 2014, 2015, 2016, 2017, 2018)
