1966-1972 Т-25 - схема электрооборудования

Трактор Т-25 ХТЗ

Схема электрооборудования трактора Т-25 производства ХТЗ (Харьковский тракторный завод). Трактор оборудован дизельным двигателем Д21 мощностью 20 л.с. (1966, 1967, 1968, 1969, 1970, 1971, 1972)

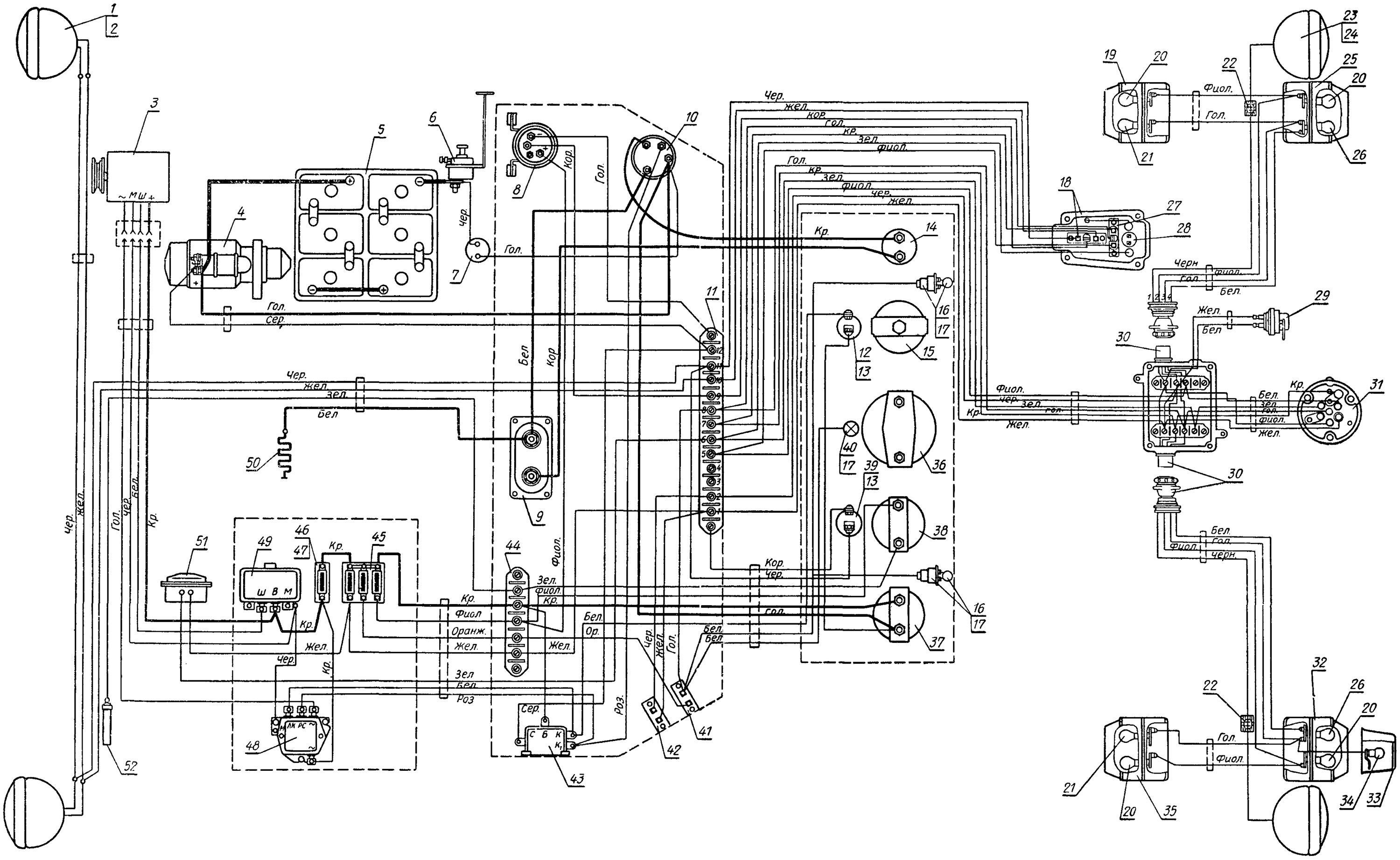

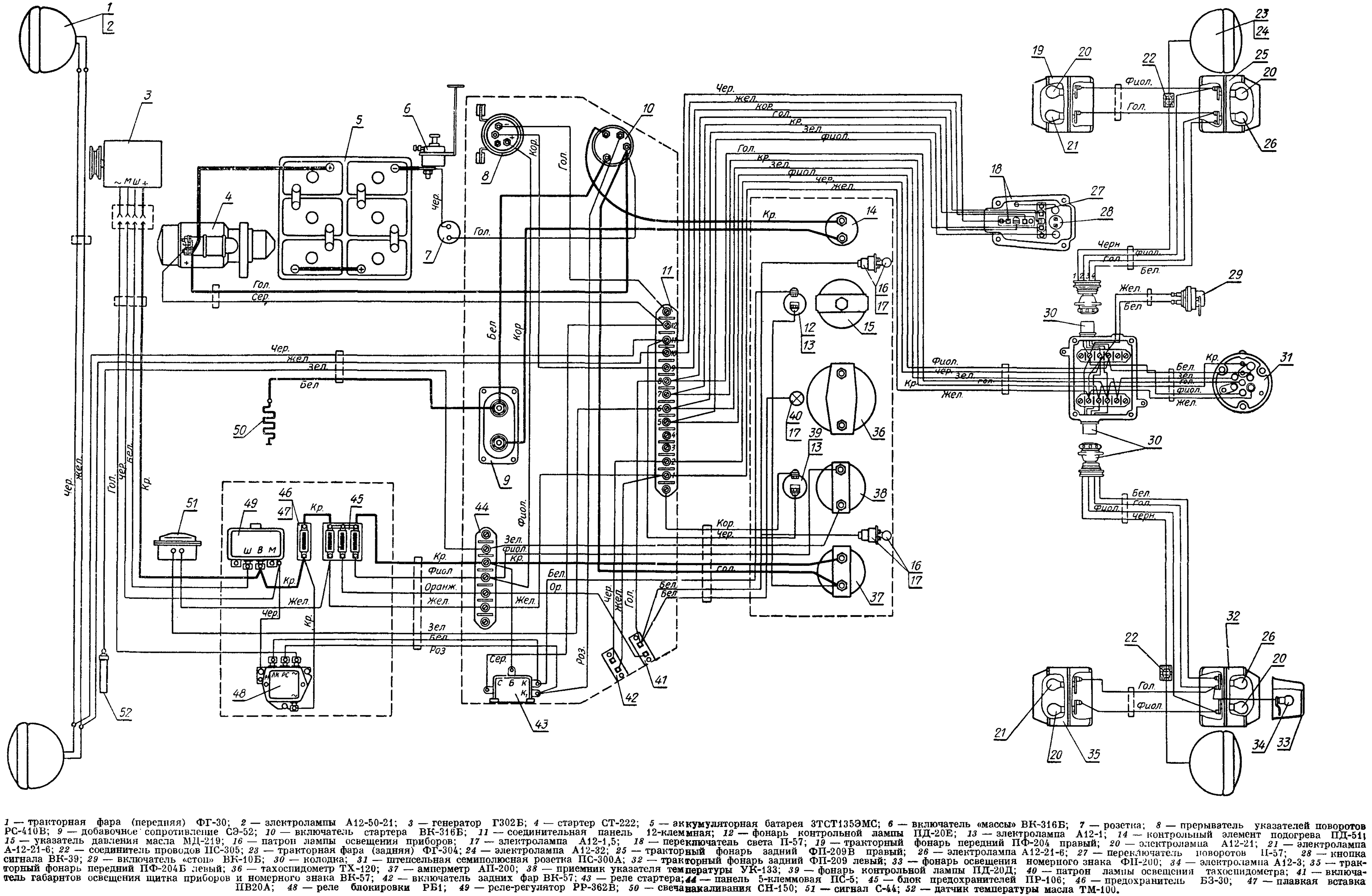

Электросхема трактора Т-25 производства ХТЗ

  1. Тракторная фара (передняя) ФГ-30;
  2. Электролампы А12-50-2Г,
  3. Генератор Г302Б переменного тока 12В, 190 Вт;
  4. Стартер СТ-222;
  5. Аккумуляторная батарея 135 а/ч 3-ТСТ-135ЭМС;
  6. Включатель «массы» ВК-316Б;
  7. Розетка;
  8. Прерыватель указателей поворотов РС-410В;
  9. Добавочное сопротивление СЭ-52;
  10. Включатель стартера ВК-316Б;
  11. Панель соединительная 12-клеммовая ПС 12;
  12. Фонарь контрольной лампы ПД-20Е;
  13. Электролампа А12-1;
  14. Контрольный элемент подогрева ПД-511;
  15. Указатель давления масла МД-219;
  16. Патрон лампы освещения приборов;
  17. Электролампа А12-1.5;
  18. Переключатель света П-57;
  19. Тракторный фонарь передний ПФ-204 правый;
  20. Электролампа А12-21;
  21. Электролампа А-12-21-6;
  22. Соединитель проводов ПС-305;
  23. Тракторная фара (задняя) ФГ-304;
  24. Электролампа А12-32;
  25. Тракторный фонарь задний ФП-209В правый;
  26. Электролампа А12-21-6;
  27. Переключатель поворотов П-57;
  28. Кнопка сигнала ВК-39;
  29. Включатель «стоп» ВК-10Б;
  30. Колодка;
  31. Штепсельная семиполюсная розетка ПС-З00А;
  32. Тракторный фонарь задний ФП-209 левый;
  33. Фонарь освещения номерного знака ФП-200;
  34. Электролампа А12-3;
  35. Тракторный фонарь передний ПФ-204Б левый;
  36. Тахоспидометр со счетчиком мото-часов ТХ120;
  37. Амперметр АП-200;
  38. Приемник указателя температуры УК-133;
  39. Фонарь контрольной лампы ПД-20Д;
  40. Патрон лампы освещения тахоспидометра;
  41. Включатель габаритов освещения щитка приборов и номерного знака ВК-57;
  42. Включатель задних фар ВК-57;
  43. Реле стартера;
  44. Панель 5-клеммовая ПС-5;
  45. Блок предохранителей ПР-106;
  46. Предохранитель БЗ-30;
  47. Плавкая вставка ПВ-20А;
  48. Реле блокировки РБ1;
  49. Реле-регулятор РР-362В;
  50. Свеча накаливания СН-150;
  51. Сигнал С-44;
  52. Датчик температуры масла ТМ-100.
