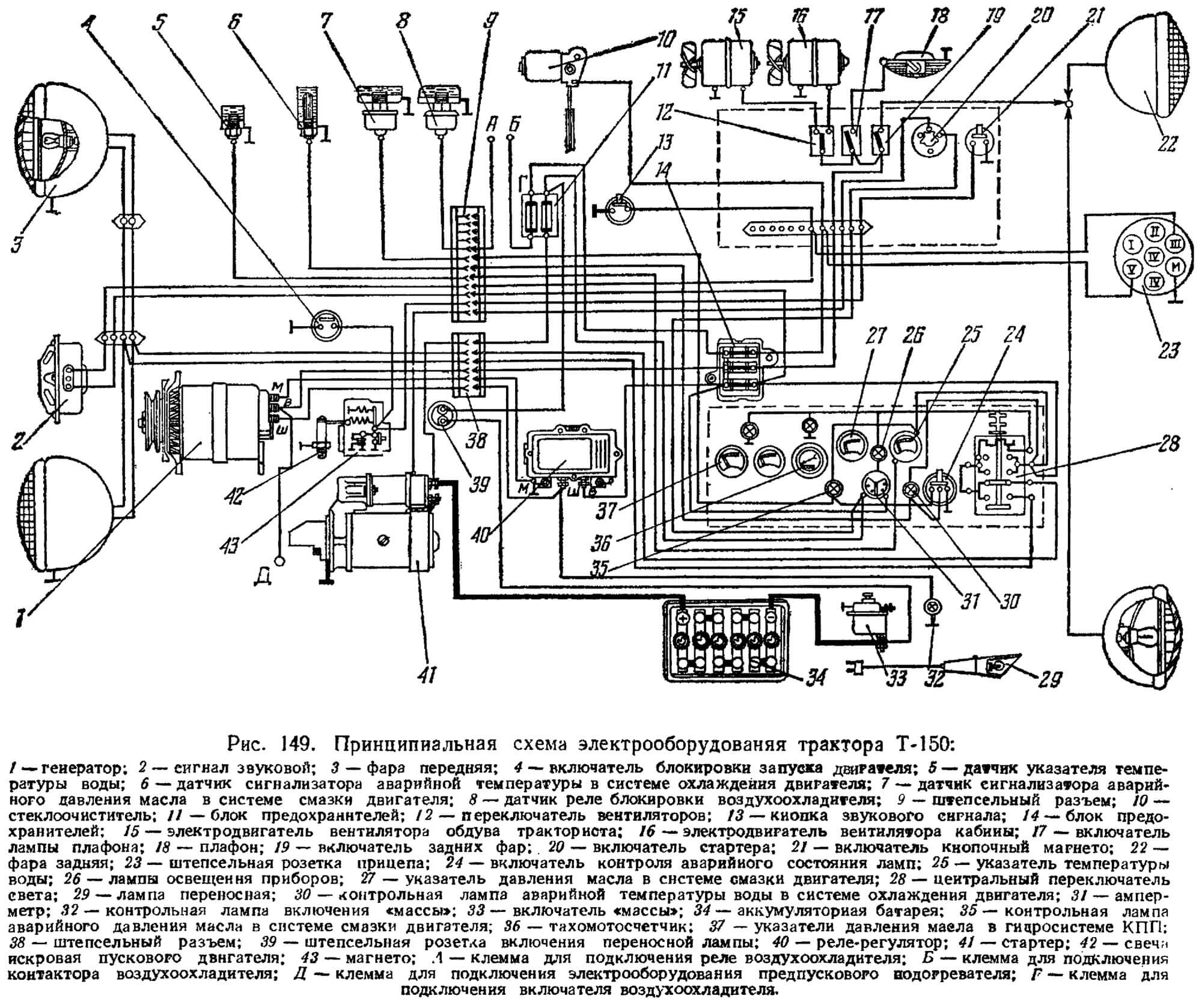

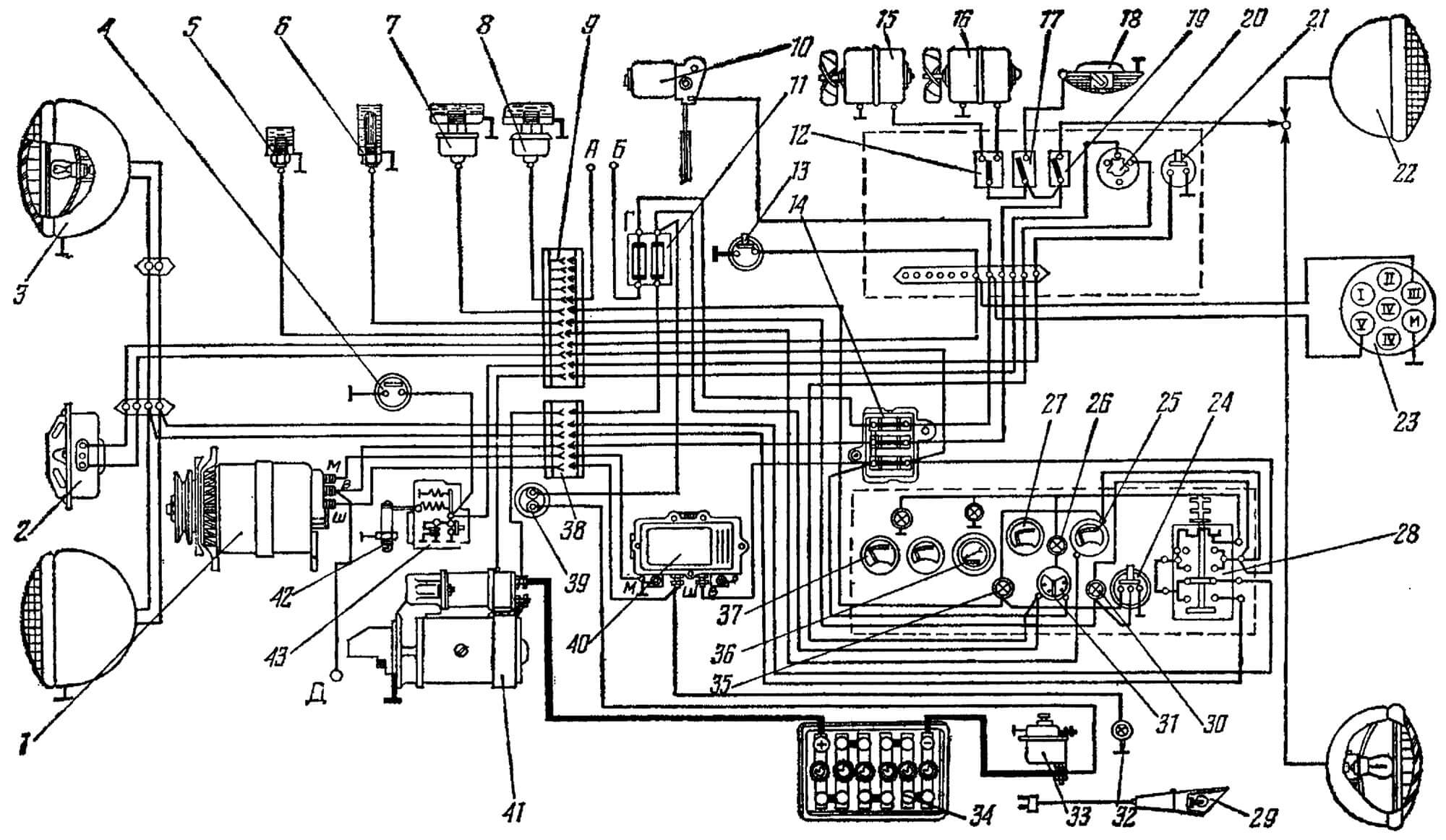

1974-1995 Т-150

1 — генератор;
2 — сигнал звуковой;
3 — фара передняя;
4 — включатель блокировки запуска двигателя;
5 — датчик указателя температуры воды;
6 — датчик сигнализатора аварийной температуры в системе охлаждения двигателя;
7 — датчик сигнализатора аварийного давления масла в системе смазки двигателя;
8 — датчик реле блокировки воздухоохладителя;
9 — штепсельный разъем;
10 — стеклоочиститель;
11 — блок предохранителей;
12 — переключатель вентиляторов;
13 — кнопка звукового сигнала;
14 — блок предохранителей;
15 — электродвигатель вентилятора обдува тракториста;
16 — электродвигатель вентилятора кабины;
17 — включатель лампы плафона;
18 — плафон;
19 — включатель задних фар;
20 — включатель стартера;
21 — включатель кнопочный магнето;
22 — фара задняя;
23 — штепсельная розетка прицепа;
24 — включатель контроля аварийного состояния ламп;
25 — указатель температуры воды;
26 — лампы освещения приборов;
27 — указатель давления масла в системе смазки двигателя;
28 — центральный переключатель света;
29 — лампа переносная;
30 — контрольная лампа аварийной температуры воды в системе охлаждения двигателя;
31 — амперметр;
32 — контрольная лампа включения «массы»;
33 — включатель «массы»;
34 — аккумуляторная батарея;
35 — контрольная лампа аварийного давления масла в системе смазки двигателя;
36 — тахомотосчетчик;
37 — указатели давления масла в гидросистеме КПП;
38 — штепсельный разъем;
39 — штепсельная розетка включения переносной лампы;
40 — реле-регулятор;
41 — стартер;
42 — свеча искровая пускового двигателя;
43 — магнето.
А — клемма для подключения реле воздухоохладителя;
Б — клемма для подключения контактора воздухоохладителя;
Д — клемма для подключения электрооборудования предпускового подогревателя;
Г — клемма для подключения включателя воздухоохладителя.
