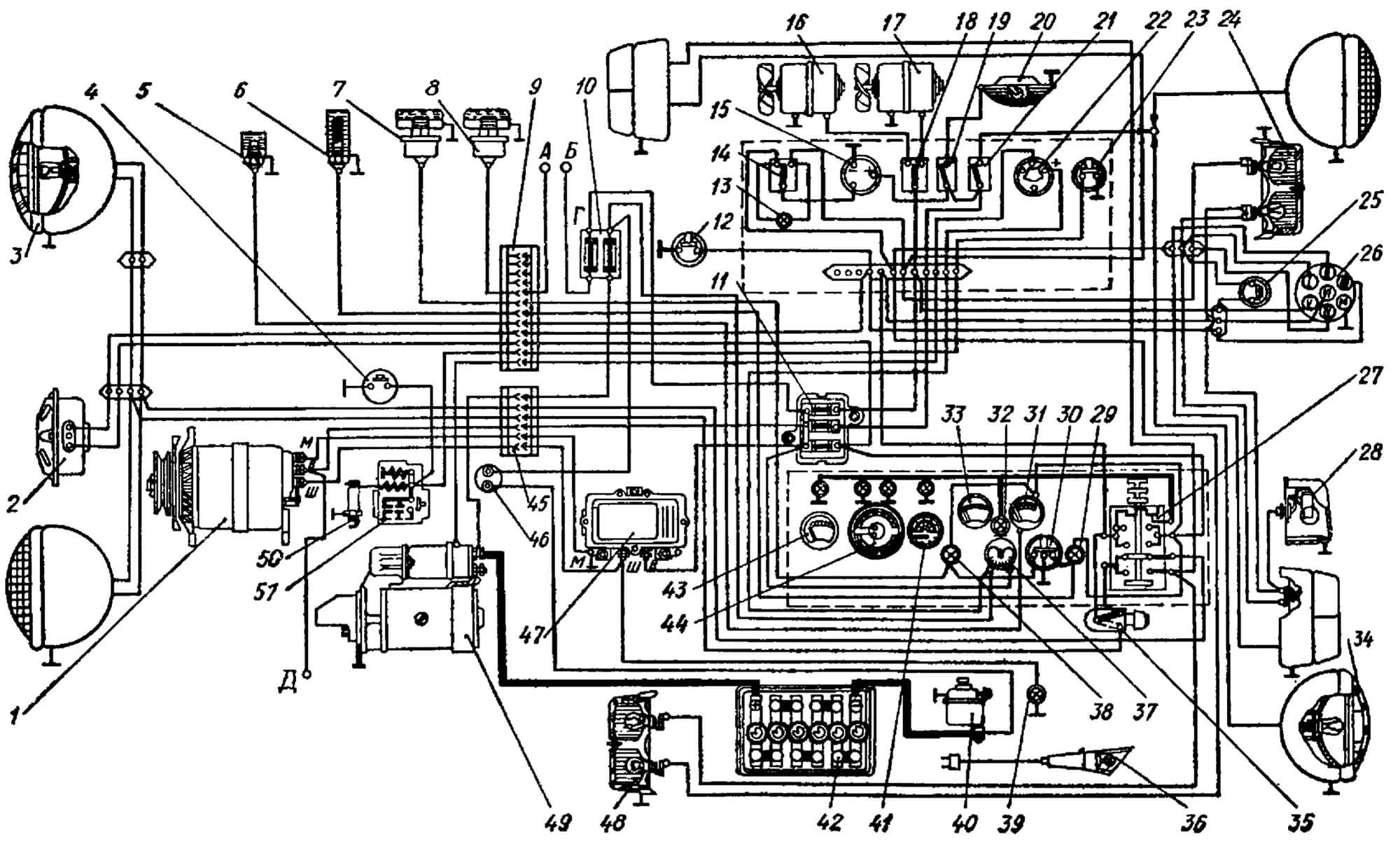

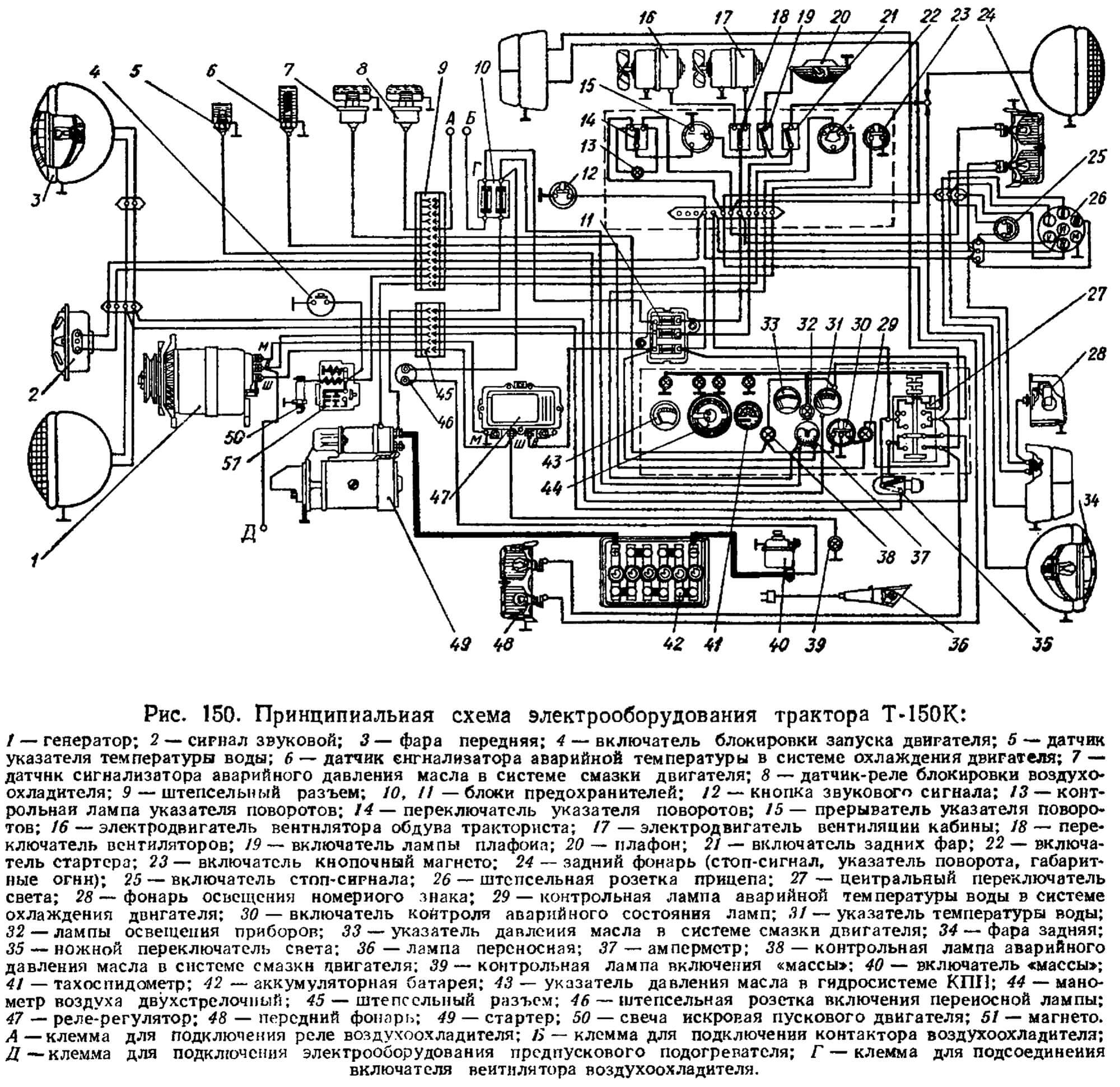

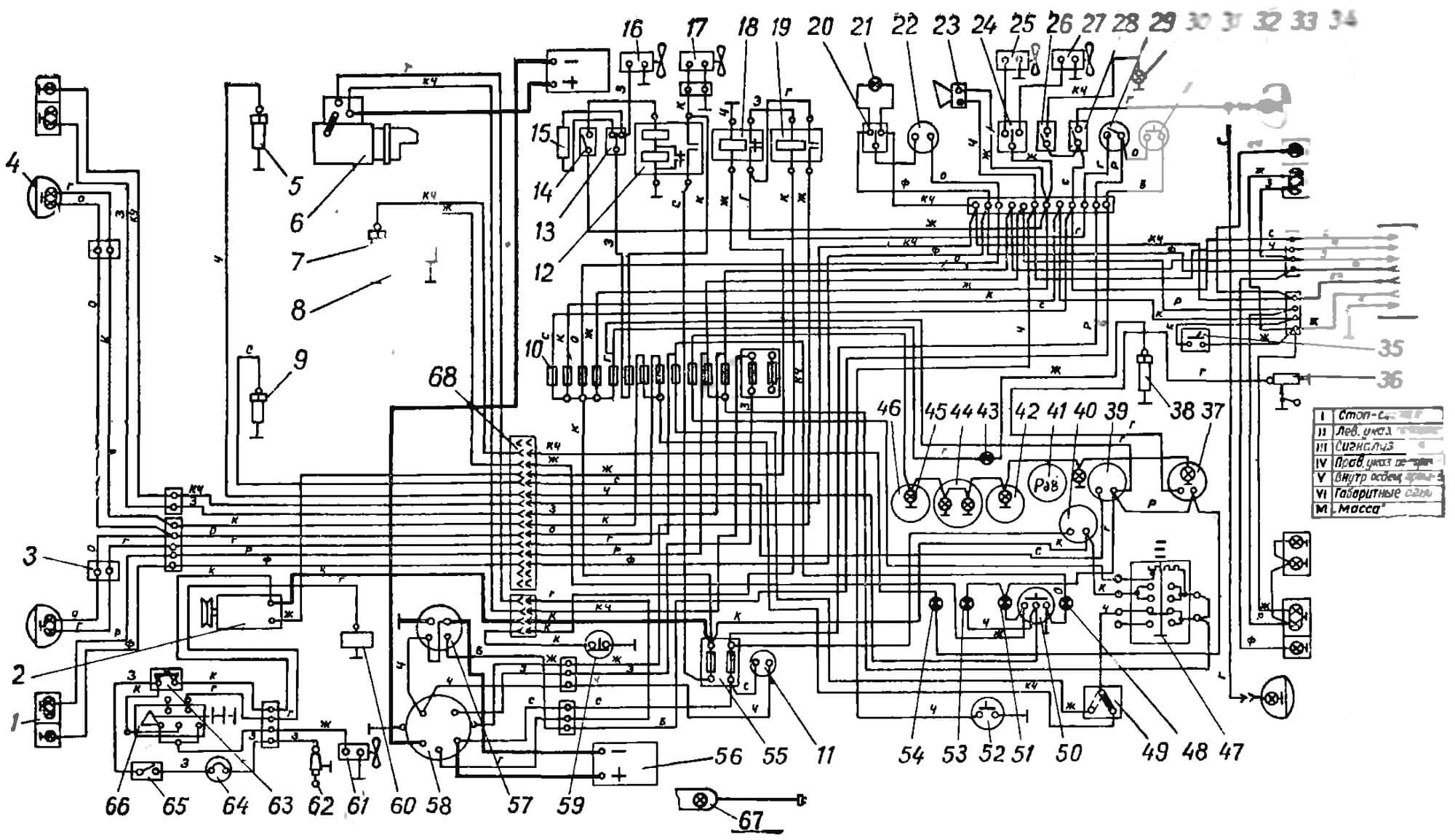

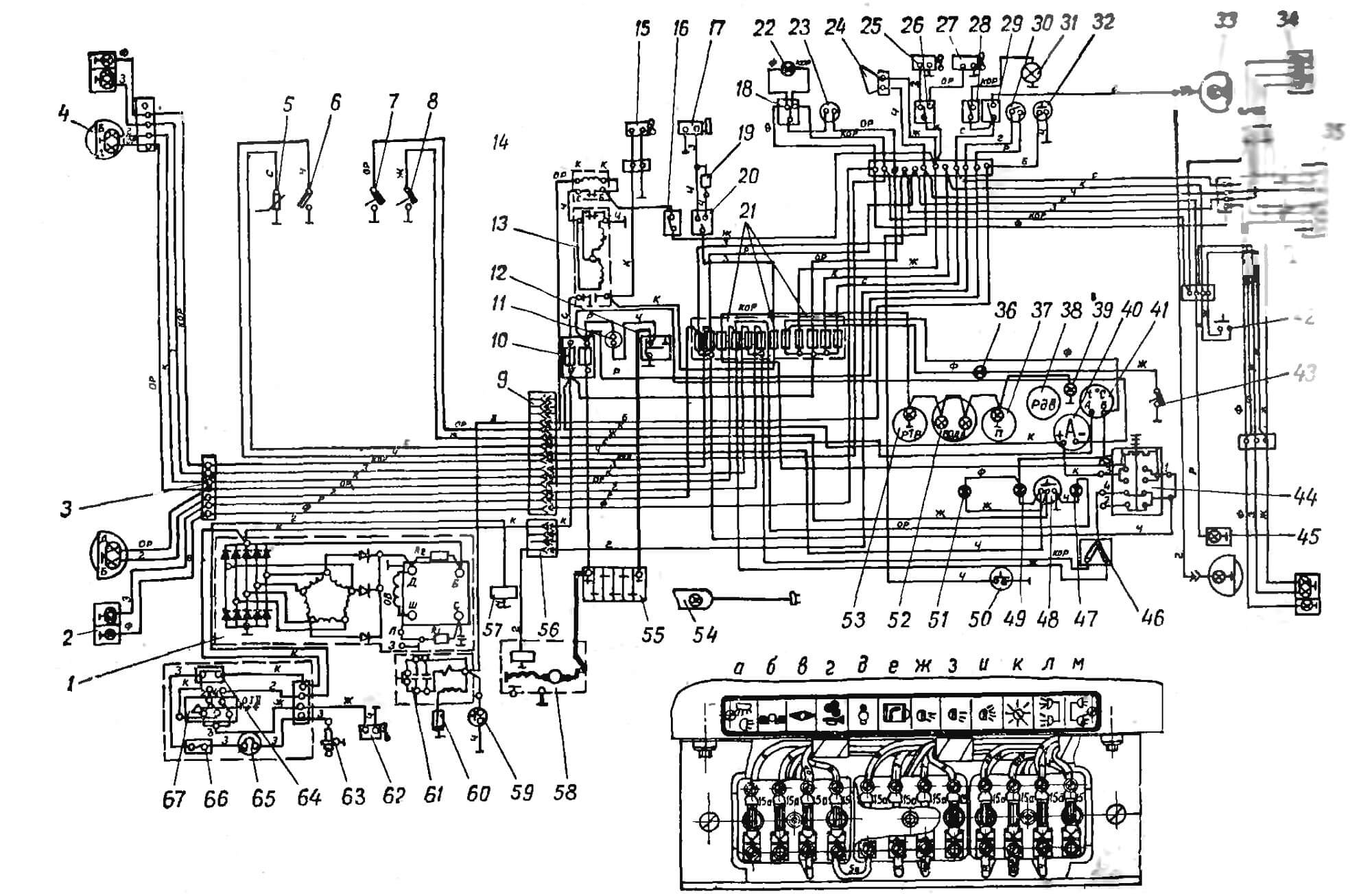

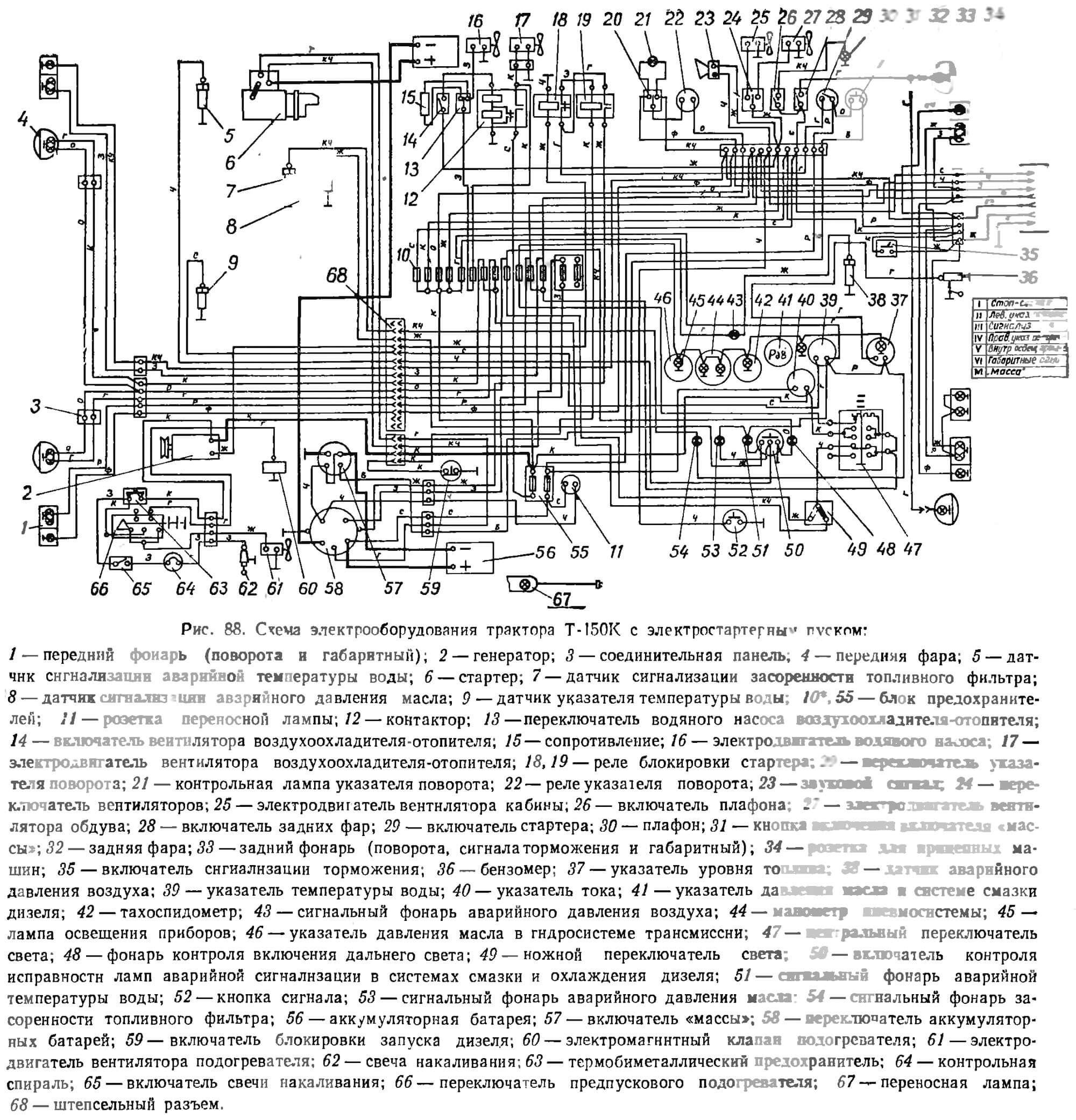

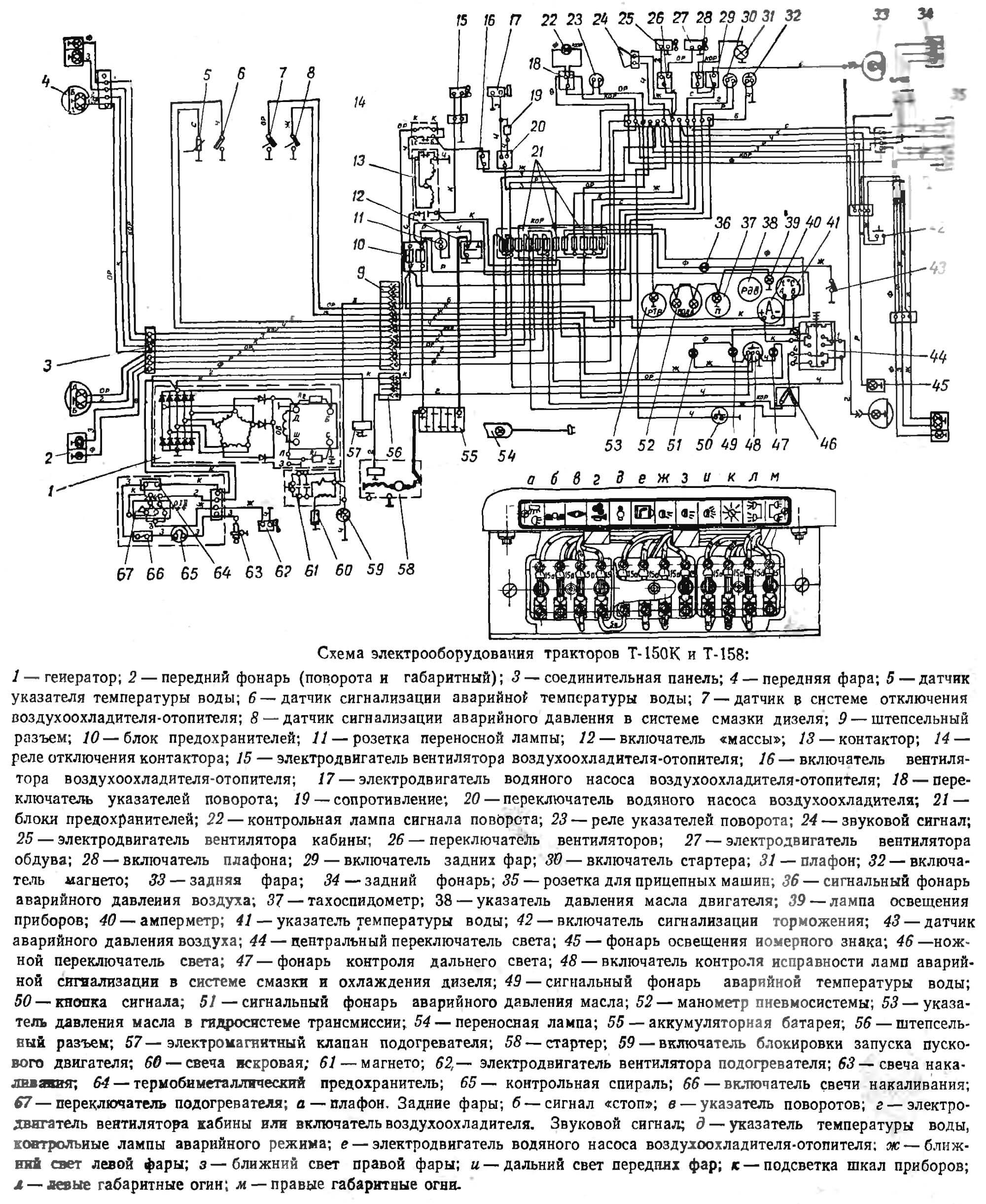

Принципиальная схема электрооборудования трактора Т-150К

Принципиальная схема электрооборудования трактора Т-150К



1 — генератор;
2 — сигнал звуковой;
3 — фара передняя;
4 — включатель блокировки запуска двигателя;
5 — датчик указателя температуры воды;
6 — датчик сигнализатора аварийной температуры в системе охлаждения двигателя;
7 — датчик сигнализатора аварийного давления масла в системе смазки двигателя;
8 — датчик-реле блокировки воздухоохладителя;
9 — штепсельный разъем;
10, 11 — блоки предохранителей;
12 — кнопка звукового сигнала;
13 — контрольная лампа указателя поворотов;
14 — переключатель указателя поворотов;
15 — прерыватель указателя поворотов;
16 — электродвигатель вентилятора обдува тракториста;
17 — электродвигатель вентиляции кабины;
18 — переключатель вентиляторов;
19 — включатель лампы плафона;
20 — плафон;
21 — включатель задних фар;
22 — включатель стартера;
23 — включатель кнопочный магнето;
24 — задний фонарь (стоп-сигнал, указатель поворота, габаритные огни);
25 — включатель стоп-сигнала;

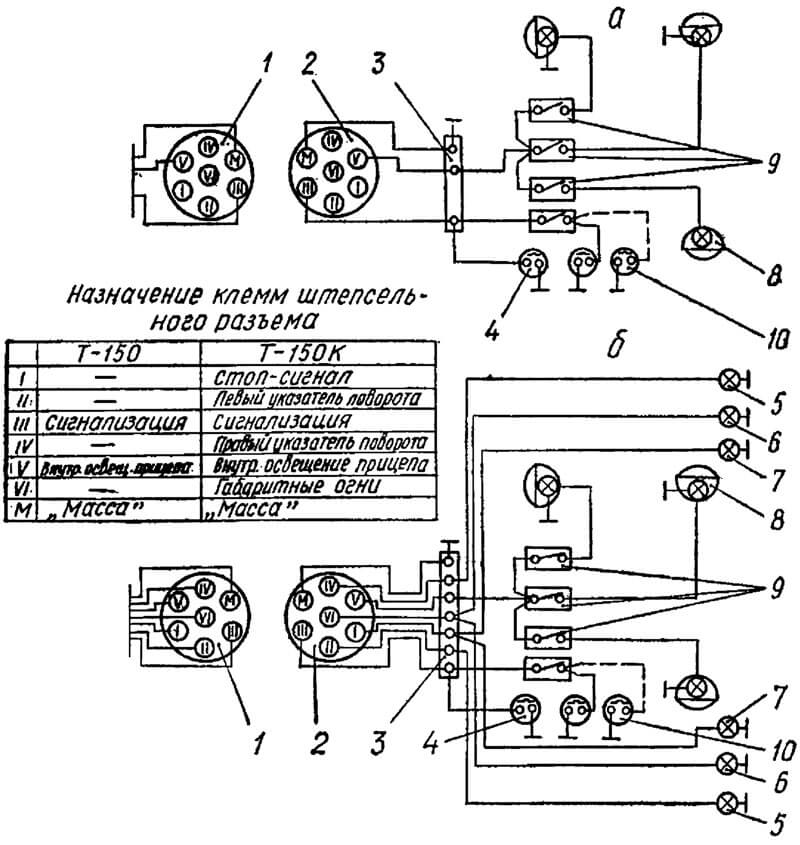

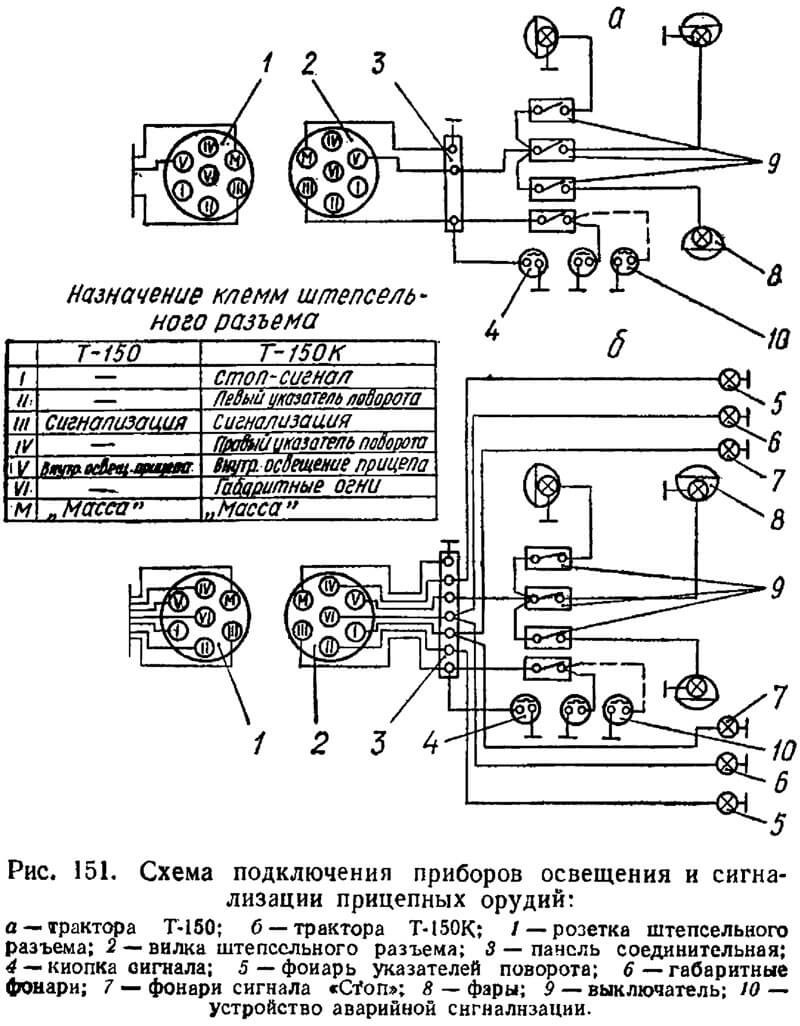

26 — штепсельная розетка прицепа;
27 — центральный переключатель света;
28 — фонарь освещения номерного знака;
29 — контрольная лампа аварийной температуры воды в системе охлаждения двигателя;
30 — включатель контроля аварийного состояния ламп;
31 — указатель температуры воды;
32 — лампы освещения приборов;
33 — указатель давления масла в системе смазки двигателя;
34 — фара задняя;
35 — ножной переключатель света;
36 — лампа переносная;
37 — амперметр;
38 — контрольная лампа аварийного давления масла в системе смазки двигателя;
39 — контрольная лампа включения «массы»;
40 — включатель «массы»;
41 — тахоспидометр;
42 — аккумуляторная батарея;
43 — указатель давления масла в гидросистеме КПП;
44 — манометр воздуха двухстрелочный;
45 — штепсельный разъем;
46 — штепсельная розетка включения переносной лампы;
47 — реле-регулятор;
48 — передний фонарь;
49 — стартер;
50 — свеча искровая пускового двигателя;
51 — магнето.
А — клемма для подключения реле воздухоохладителя;
Б — клемма для подключении контактора воздухоохладителя;
Д — клемма для подключения электрооборудования предпускового подогревателя;
Г — клемма для подсоединения включателя вентилятора воздухоохладителя.
