1966-2003 Онежец ТДТ-55А и ЛХТ-55 "Трелёвочник"

Онежец ТДТ-55

Схемы электрооборудования трелёвочного трактора ОТЗ Онежец ТДТ-55, ТДТ-55А и лесохозяйственного трактора ЛХТ-55, оборудованные дизельным двигателем СМД-14.

Список схем:


ТДТ-55, двигатель СМД-14Б с генератором ГТ-1А

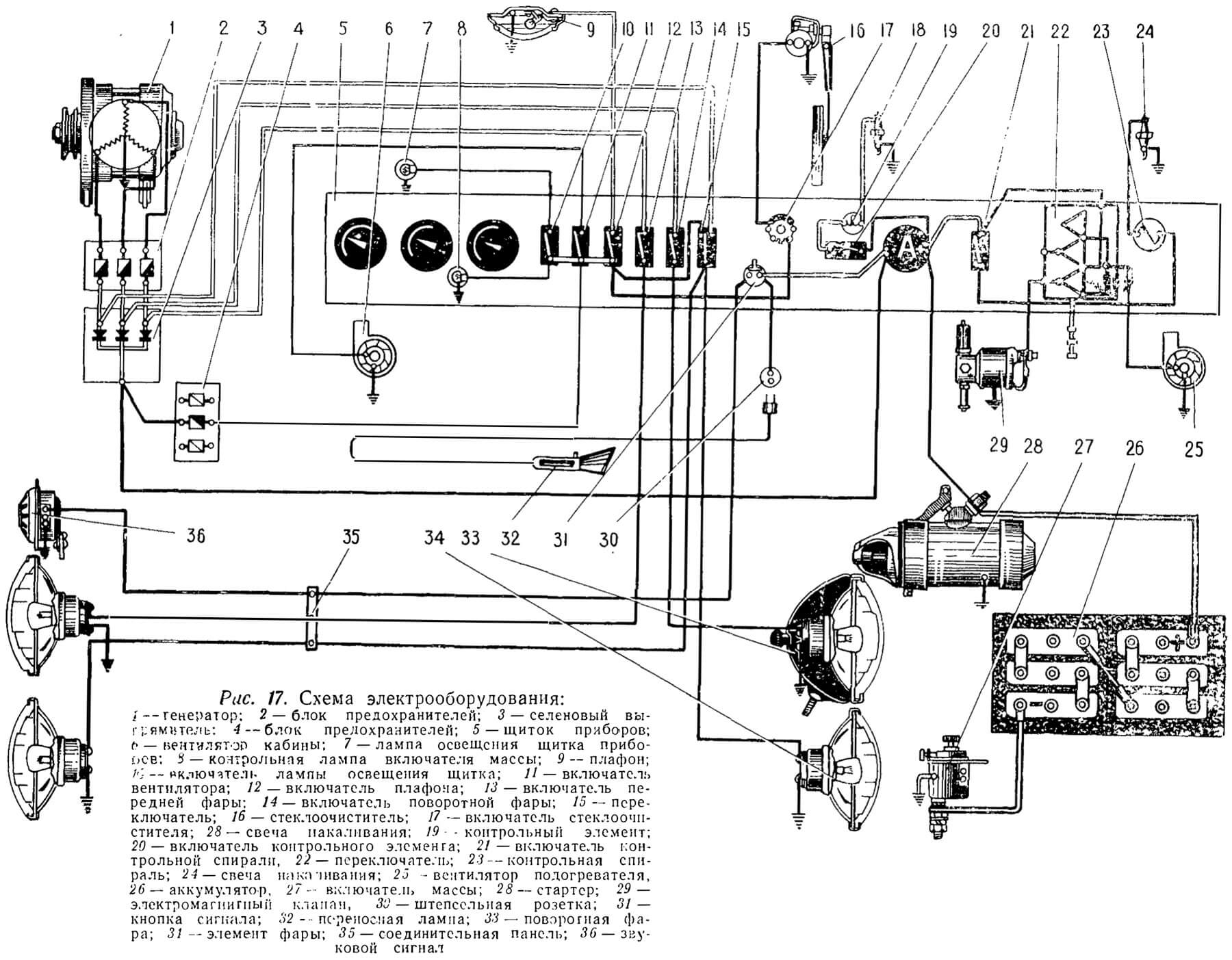

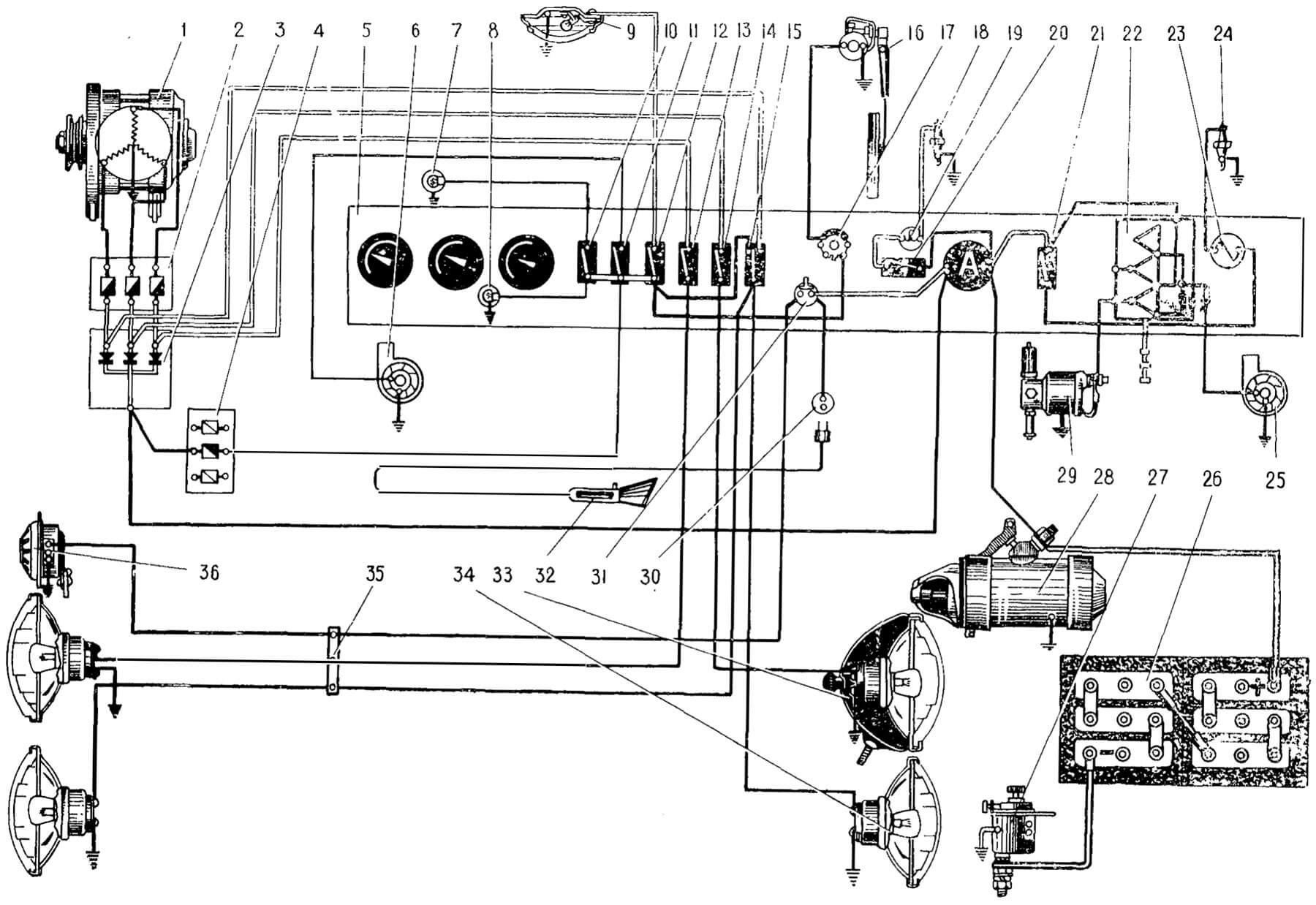

Электросхема трелёвочного трактора ТДТ 55 с двигателем СМД-14Б и генератором ГТ-1А

  1. Генератор;
  2. Блок предохранителей;
  3. Селеновый выпрямитель;
  4. Блок предохранителей;
  5. Щиток приборов;
  6. Вентилятор кабины;
  7. Лампа освещения щитка приборов;
  8. Контрольная лампа включателя массы;
  9. Плафон;
  10. Включатель лампы освещения щитка;
  11. Включатель вентилятора;
  12. Включатель плафона;
  13. Включатель передней фары;
  14. Включатель поворотной фары;
  15. Переключатель;
  16. Стеклоочиститель;
  17. Включатель стеклоочистителя;
  18. Свеча накаливания;
  19. Контрольный элемент;
  20. Включатель контрольного элемента;
  21. Включатель контрольной спирали;
  22. Переключатель;
  23. Контрольная спираль;
  24. Свеча накачивания;
  25. Вентилятор подогревателя;
  26. Аккумулятор;
  27. Включатель массы;
  28. Стартер;
  29. Электромагнитный клапан;
  30. Штепсельная розетка;
  31. Кнопка сигнала;
  32. Переносная лампа;
  33. Поворотная фара;
  34. Элемент фары;
  35. Соединительная панель;
  36. Звуковой сигнал.

ТДТ-55, ТДТ-55А и ЛХТ-55, двигатель СМД-14Б с генератором Г304-Г1

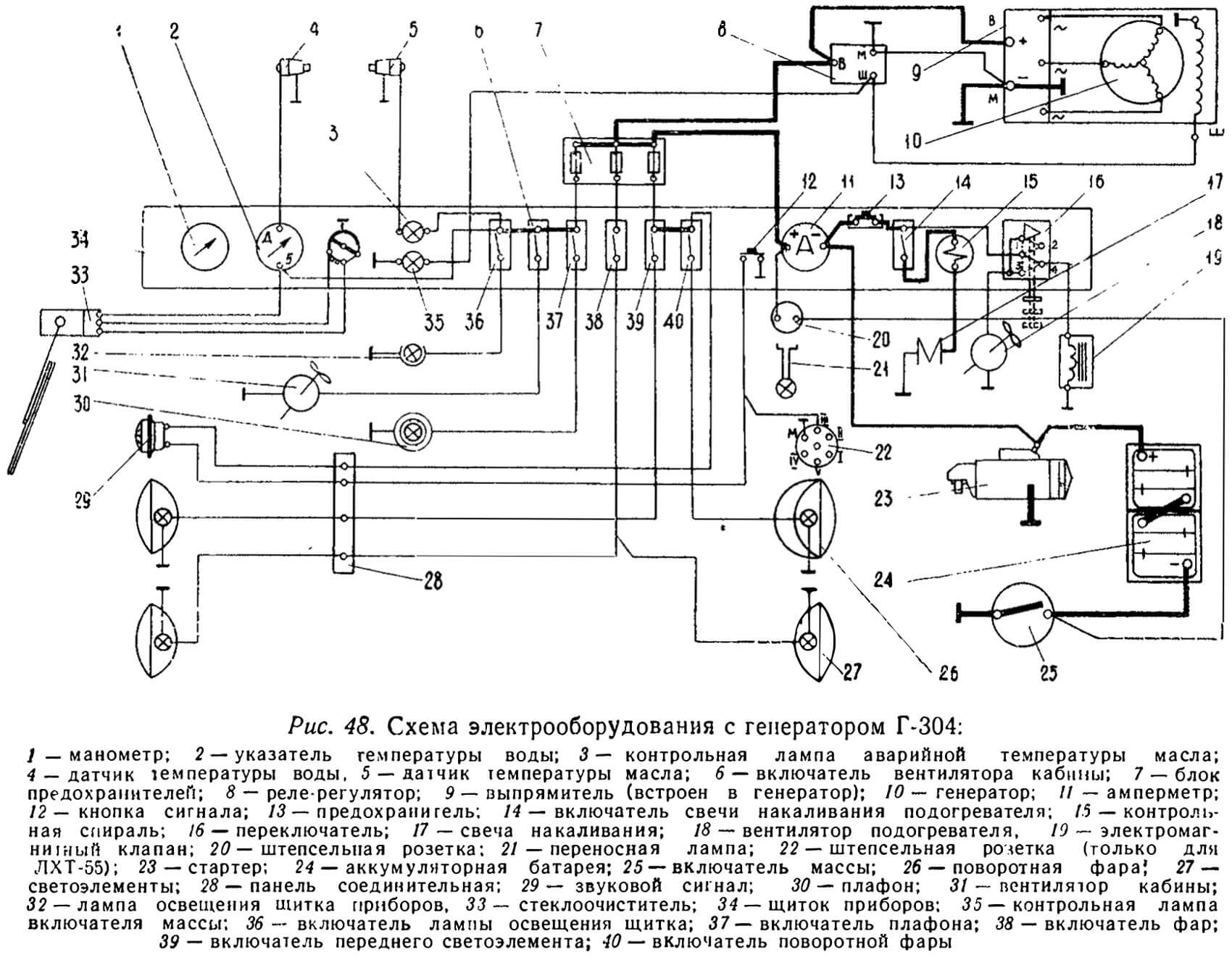

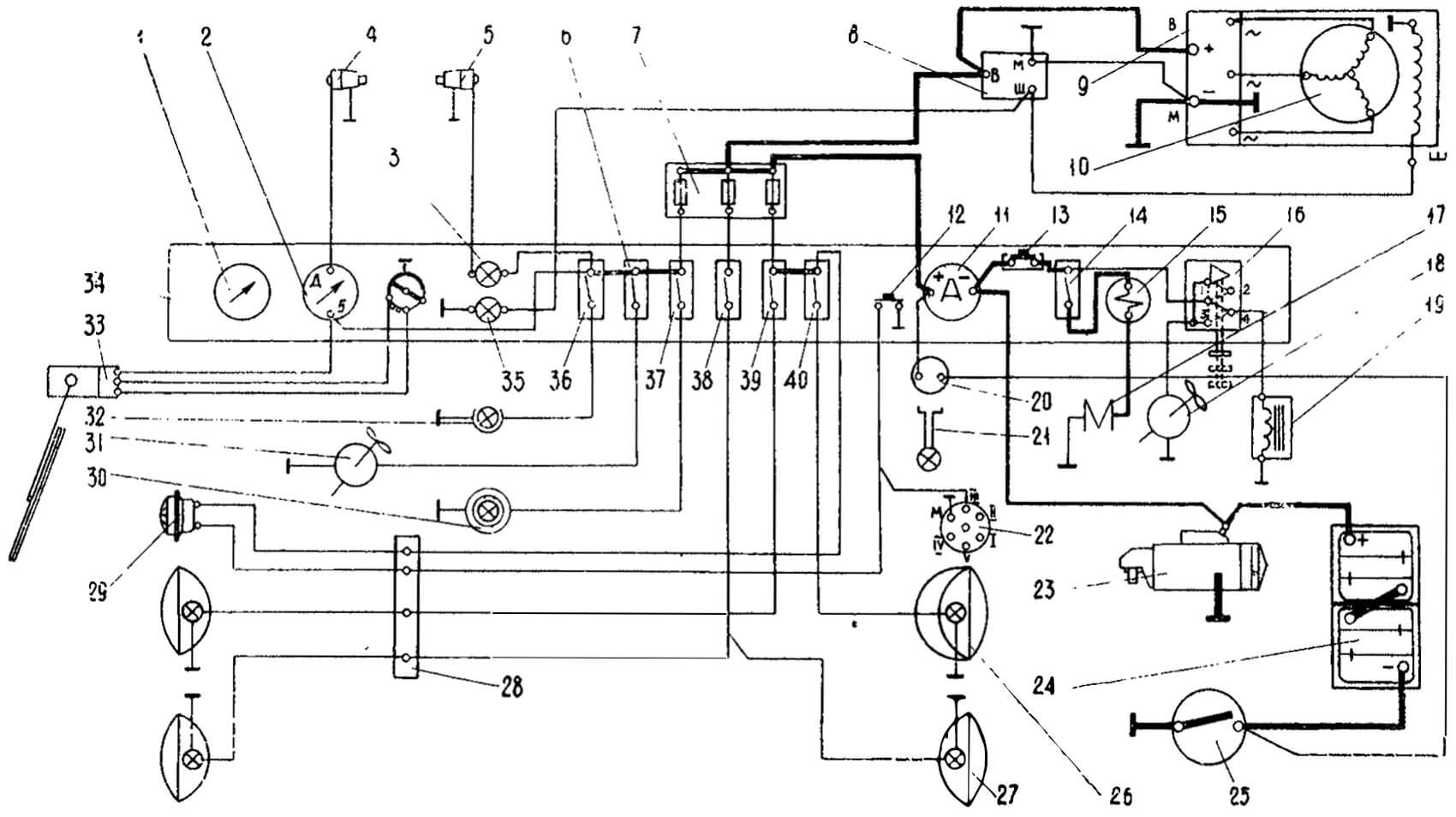

Электросхема трелёвочного трактора ТДТ-55 и ТДТ-55А с генератором Г304-Г1

  1. Манометр;
  2. Указатель температуры воды;
  3. Контрольная лампа аварийной температуры масла;
  4. Датчик температуры воды;
  5. Датчик температуры масла;
  6. Включатель вентилятора кабины;
  7. Блок предохранителей;
  8. Реле-регулятор;
  9. Выпрямитель (встроен в генератор);
  10. Генератор;
  11. Амперметр;
  12. Кнопка сигнала;
  13. Предохранитель;
  14. Включатель свечи накаливания подогревателя;
  15. Контрольная спираль;
  16. Переключатель;
  17. Свеча накаливания;
  18. Вентилятор подогревателя;
  19. Электромагнитный клапан;
  20. Штепсельная розетка;
  21. Переносная лампа;
  22. Штепсельная розетка (только для ЛХТ-55);
  23. Стартер;
  24. Аккумуляторная батарея;
  25. Включатель массы;
  26. Поворотная фара;
  27. Светоэлементы;
  28. Панель соединительная;
  29. Звуковой сигнал;
  30. Плафон;
  31. Вентилятор кабины;
  32. Лампа освещения щитка приборов;
  33. Стеклоочиститель;
  34. Щиток приборов;
  35. Контрольная лампа включателя массы;
  36. Включатель лампы освещения щитка;
  37. Включатель плафона;
  38. Включатель фар;
  39. Включатель переднего светоэлемента;
  40. Включатель поворотной фары.

ЛХТ-55 и ТДТ-55А, двигатель СМД-14БН

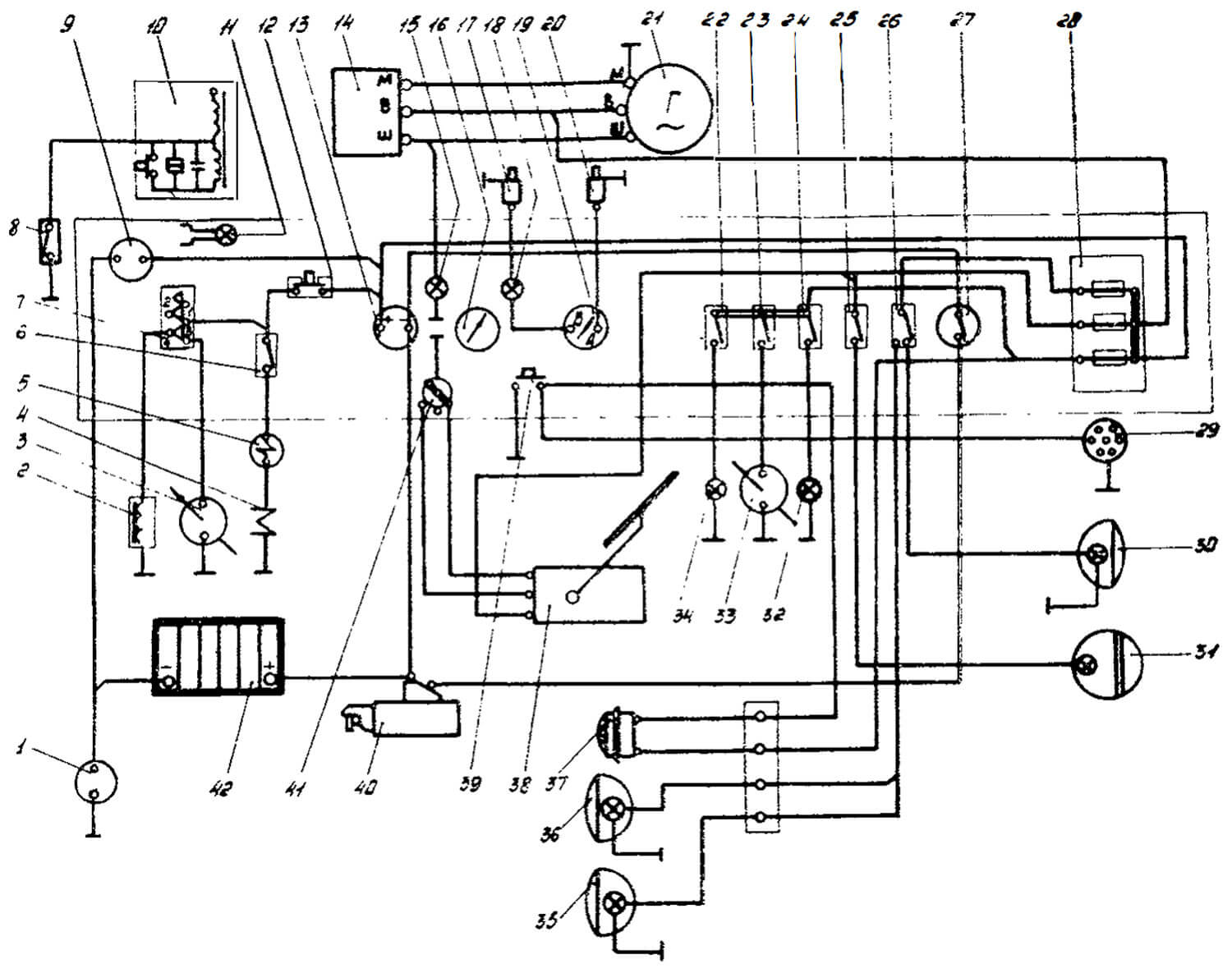

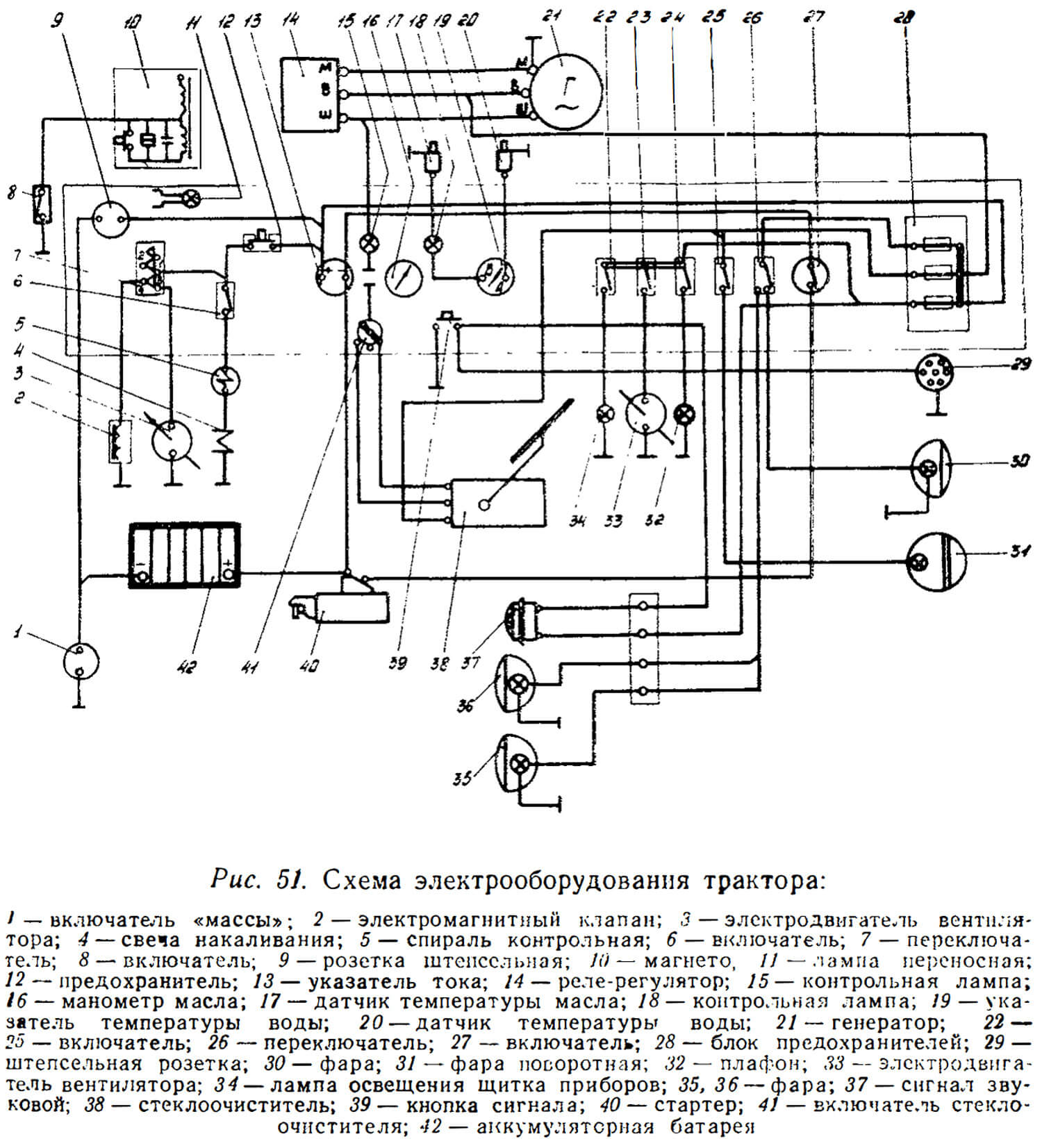

Электросхема трелёвочного трактора ЛХТ-55 и ТДТ-55А с двигателем СМД-14БН

  1. Включатель «массы»;
  2. Электромагнитный клапан;
  3. Электродвигатель вентилятора;
  4. Свеча накаливания;
  5. Спираль контрольная;
  6. Включатель;
  7. Переключатель;
  8. Включатель;
  9. Розетка штепсельная;
  10. Магнето;
  11. Лампа переносная;
  12. Предохранитель;
  13. Указатель тока;
  14. Реле-регулятор;
  15. Контрольная лампа;
  16. Манометр масла;
  17. Датчик температуры масла;
  18. Контрольная лампа;
  19. Указатель температуры воды;
  20. Датчик температуры воды;
  21. Генератор;
  22. Включатель;
  23. Включатель;
  24. Включатель;
  25. Включатель;
  26. Переключатель;
  27. Включатель;
  28. Блок предохранителей;
  29. Штепсельная розетка;
  30. Фара;
  31. Фара поворотная;
  32. Плафон;
  33. Электродвигатель вентилятора;
  34. Лампа освещения щитка приборов;
  35. Фара;
  36. Фара;
  37. Сигнал звуковой;
  38. Стеклоочиститель;
  39. Кнопка сигнала;
  40. Стартер;
  41. Включатель стеклоочистителя;
  42. Аккумуляторная батарея.

ТДТ-55А и ЛХТ-55 (поздние модели), двигатель СМД-14БН

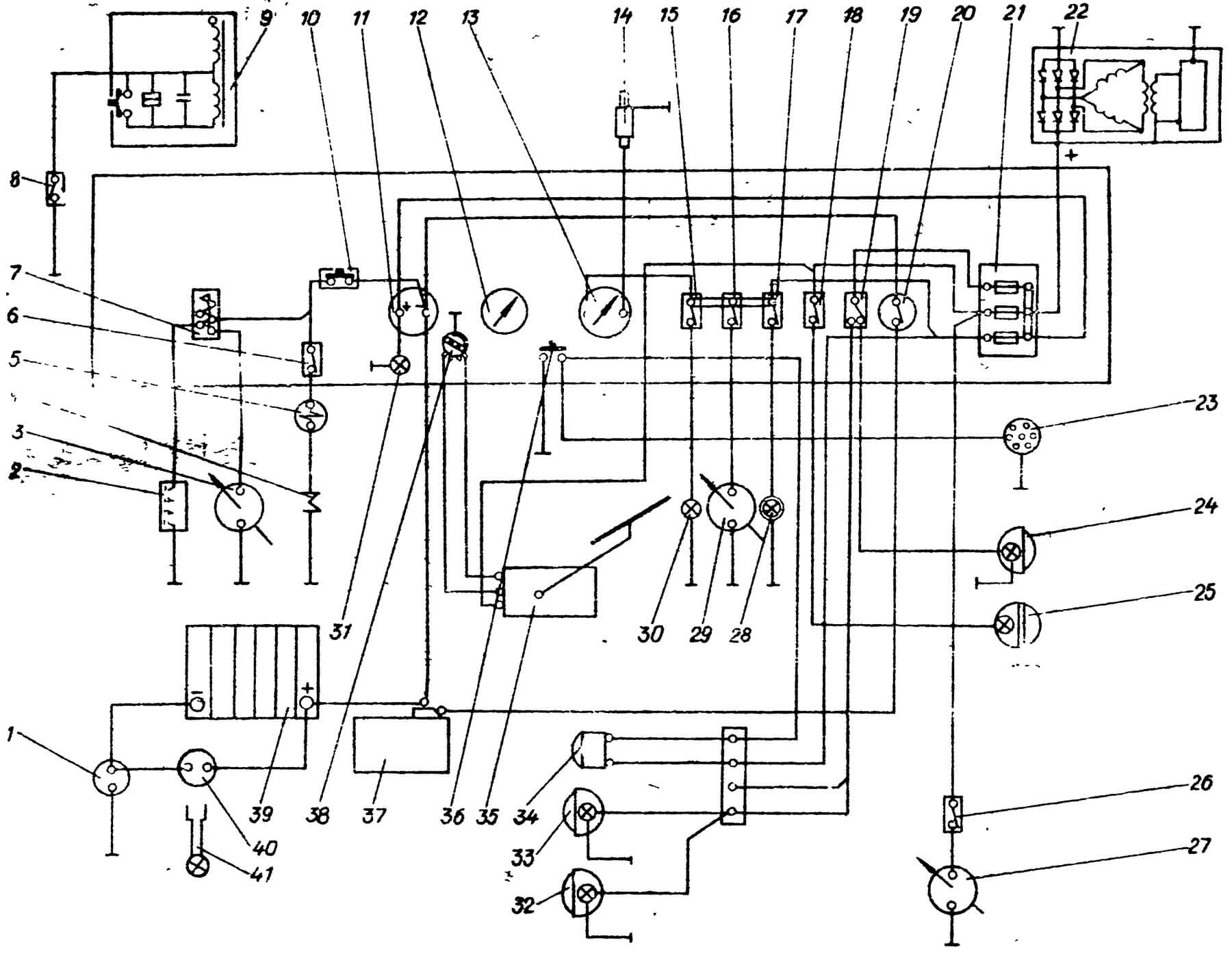

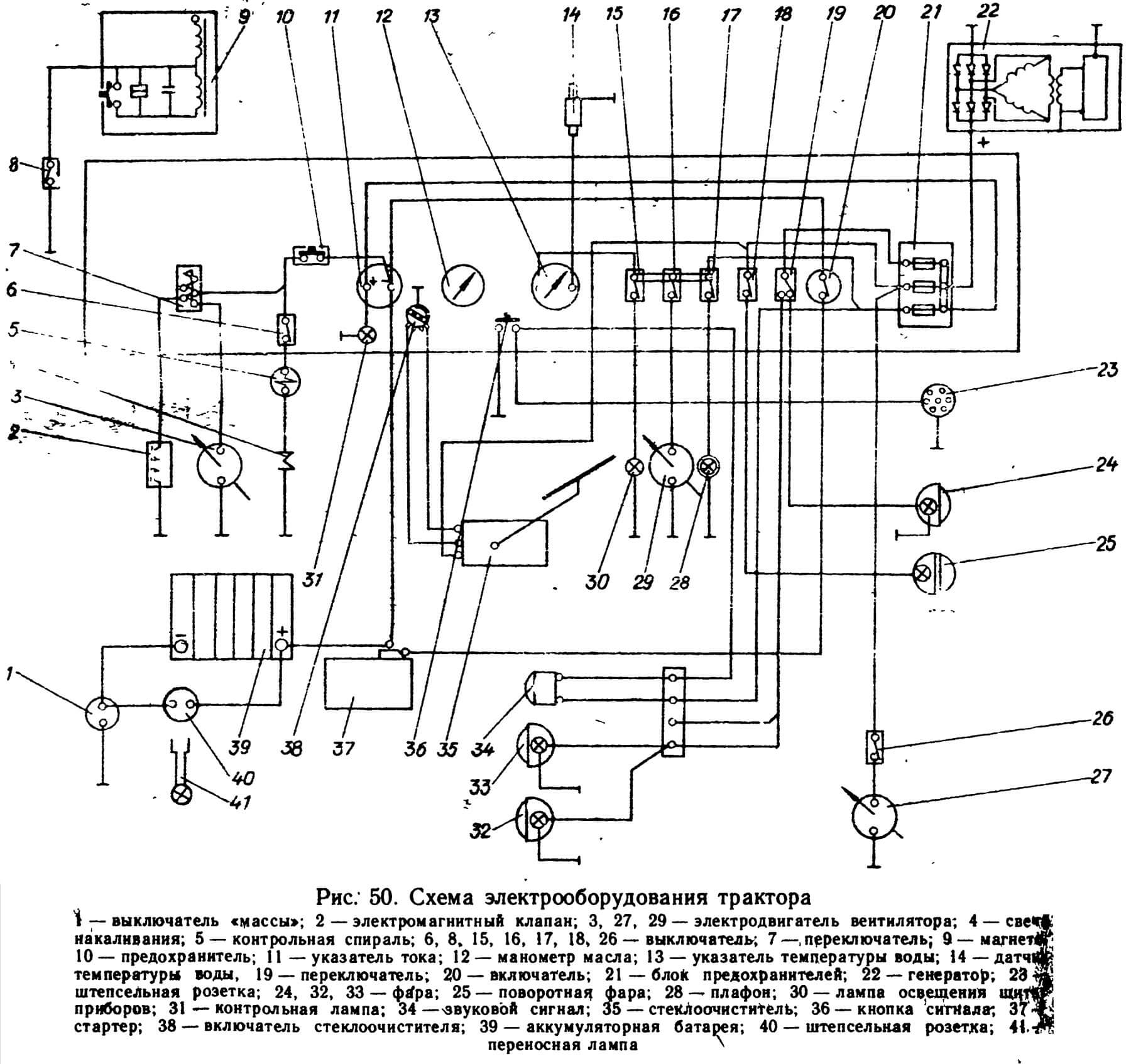

Схема электрооборудования трелёвочника ЛХТ-55 и ТДТ-55А с двигателем СМД-14БН

  1. Выключатель «массы»;
  2. Электромагнитный клапан;
  3. Электродвигатель вентилятора;
  4. Свеча накаливания;
  5. Контрольная спираль;
  6. Выключатель;
  7. Переключатель;
  8. Выключатель;
  9. Магнето;
  10. Предохранитель;
  11. Указатель тока;
  12. Манометр масла;
  13. Указатель температуры воды;
  14. Датчик температуры воды;
  15. Выключатель;
  16. Выключатель;
  17. Выключатель;
  18. Выключатель;
  19. Переключатель;
  20. Включатель;
  21. Блок предохранителей;
  22. Генератор;
  23. Штепсельная розетка;
  24. 24, 32, 33—Фара;
  25. Поворотная фара;
  26. Выключатель;
  27. Электродвигатель вентилятора;
  28. Плафон;
  29. Электродвигатель вентилятора;
  30. Лампа освещения щитка приборов;
  31. Контрольная лампа;
  32. Фара;
  33. Фара;
  34. Звуковой сигнал;
  35. Стеклоочиститель;
  36. Кнопка сигнала;
  37. Стартер;
  38. Включатель стеклоочистителя;
  39. Аккумуляторная батарея;
  40. Штепсельная розетка;
  41. Переносная лампа.
