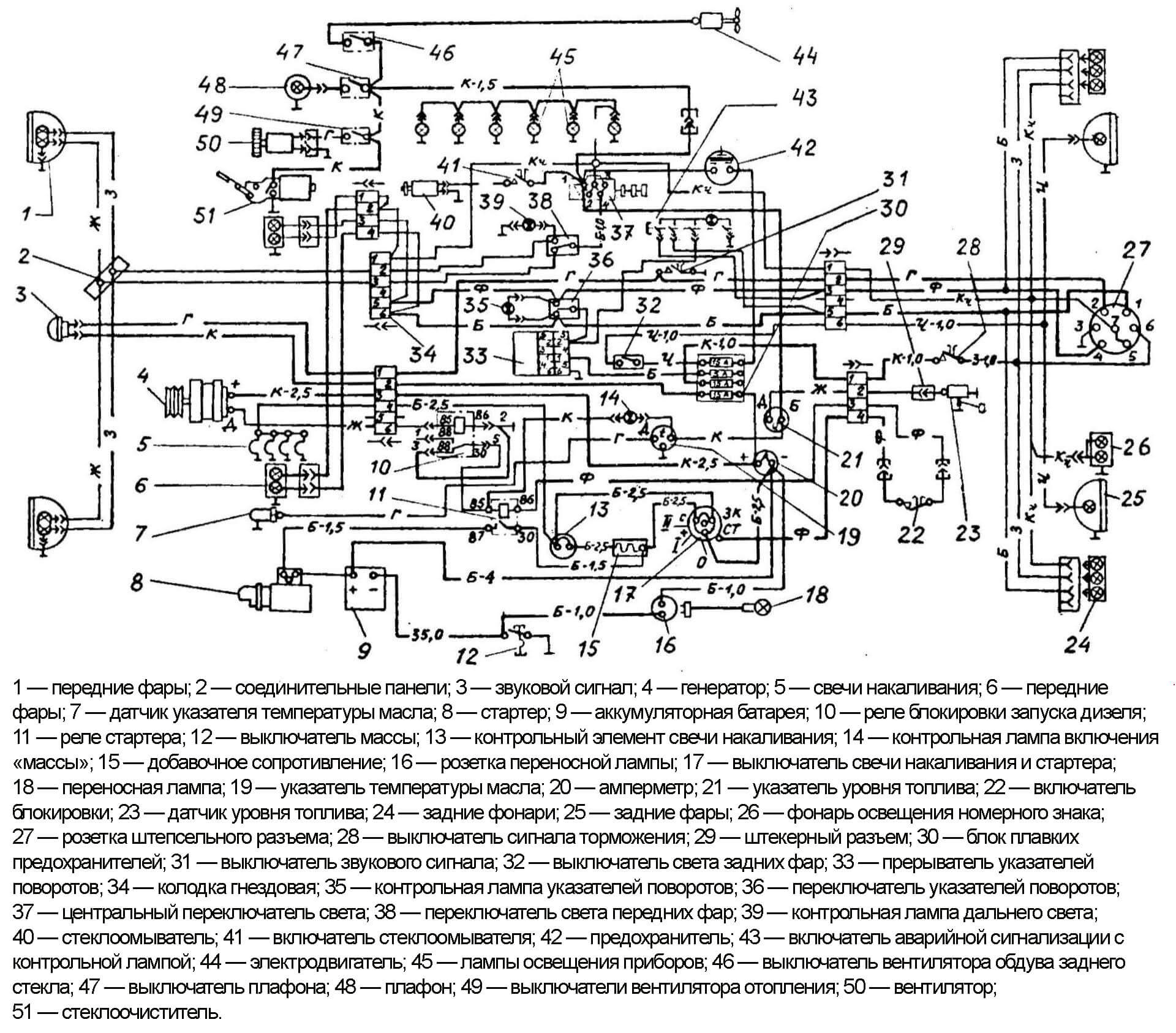

Схема электрооборудования трактора ЛТЗ-55

1 — передние фары;
2 — соединительные панели;
3 — звуковой сигнал;
4 — генератор;
5 — свечи накаливания;

6 — передние фары;
7 — датчик указателя температуры масла;
8 — стартер;

9 — аккумуляторная батарея;
10 — реле блокировки запуска дизеля;
11 — реле стартера;

12 — выключатель массы;
13 — контрольный элемент свечи накаливания;
14 — контрольная лампа включения «массы»;
15 — добавочное сопротивление;
16 — розетка переносной лампы;
17 — выключатель свечи накаливания и стартера;
18 — переносная лампа;
19 — указатель температуры масла;
20 — амперметр;

21 — указатель уровня топлива;
22 — включатель блокировки;
23 — датчик уровня топлива;
24 — задние фонари;

25 — задние фары;
26 — фонарь освещения номерного знака;
27 — розетка штепсельного разъема;
28 — выключатель сигнала торможения;
29 — штекерный разъем;
30 — блок плавких предохранителей;
31 — выключатель звукового сигнала;
32 — выключатель света задних фар;
33 — прерыватель указателей поворотов;
34 — колодка гнездовая;
35 — контрольная лампа указателей поворотов;
36 — переключатель указателей поворотов;
37 — центральный переключатель света;
38 — переключатель света передних фар;
39 — контрольная лампа дальнего света;
40 — стеклоомыватель;

41 — включатель стеклоомывателя;
42 — предохранитель;
43 — включатель аварийной сигнализации с контрольной лампой;

44 — электродвигатель;
45 — лампы освещения приборов;
46 — выключатель вентилятора обдува заднего стекла;
47 — выключатель плафона;

48 — плафон;
49 — выключатели вентилятора отопления;
50 — вентилятор;
