1997-2005 УАЗ 3160, УАЗ 3162 "Симбир" - предохранители
Назначение и расположение предохранителей и реле УАЗ 3160, 3162 "Симбир", 31601, 31602, 31605, 31622, 31625, 23602, 23632, 3163. Оборудованные бензиновым двигателем 2.7 л. (ЗМЗ-409.10), 2.9 л. (УМЗ-4213), или с дизельным двигателем 2.2 л. (ЗМЗ-5143.10) (1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005)
Блок предохранителей в салоне

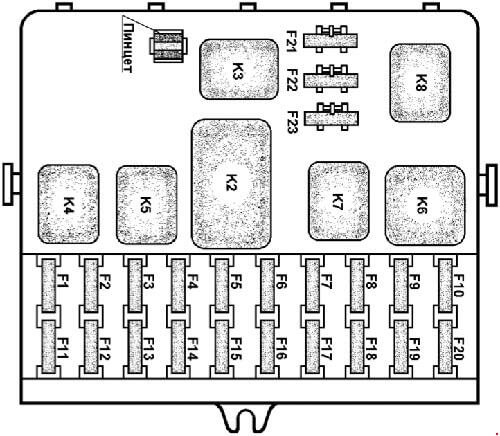

Вариант 1

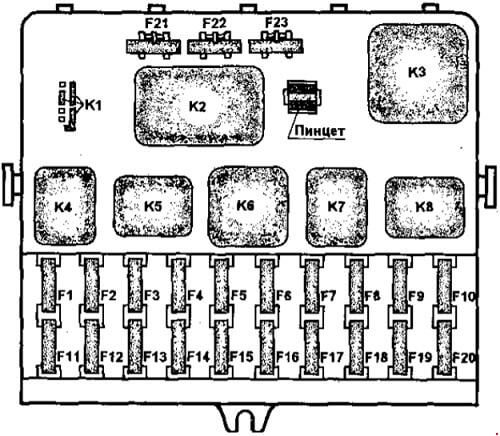

Вариант 2
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 5 | Освещение приборов, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, люк |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковой сигнал, пульт управления шторой радиатора, электропривод зеркал |
| F8 | 20 | Элемент обогрева заднего стекла |
| F9 | 20 | Очистители и омыватели стекол и фар |
| F10 | 20 | Реле очистителей фар |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7.5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, подкапотная лампа, выключатель сигнала торможения |
| F18 | 25 | Отопитель, прикуриватель, выключатель обогрева заднего стекла |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода, бортовая система контроля |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Реле | ||
| K1 | Перемычки | |
| K2 | Реле-прерыватель стеклоочистителя | |
| K3 | Реле-прерыватель указателей поворота | |
| K4 | Реле включения ближнего света фар | |
| K5 | Реле включения дальнего света фар | |
| K6 | Дополнительное (разгрузочное) реле | |
| K7 | Реле включения обогрева заднего стекла | |
| K8 | Реле включения противотуманных фар | |

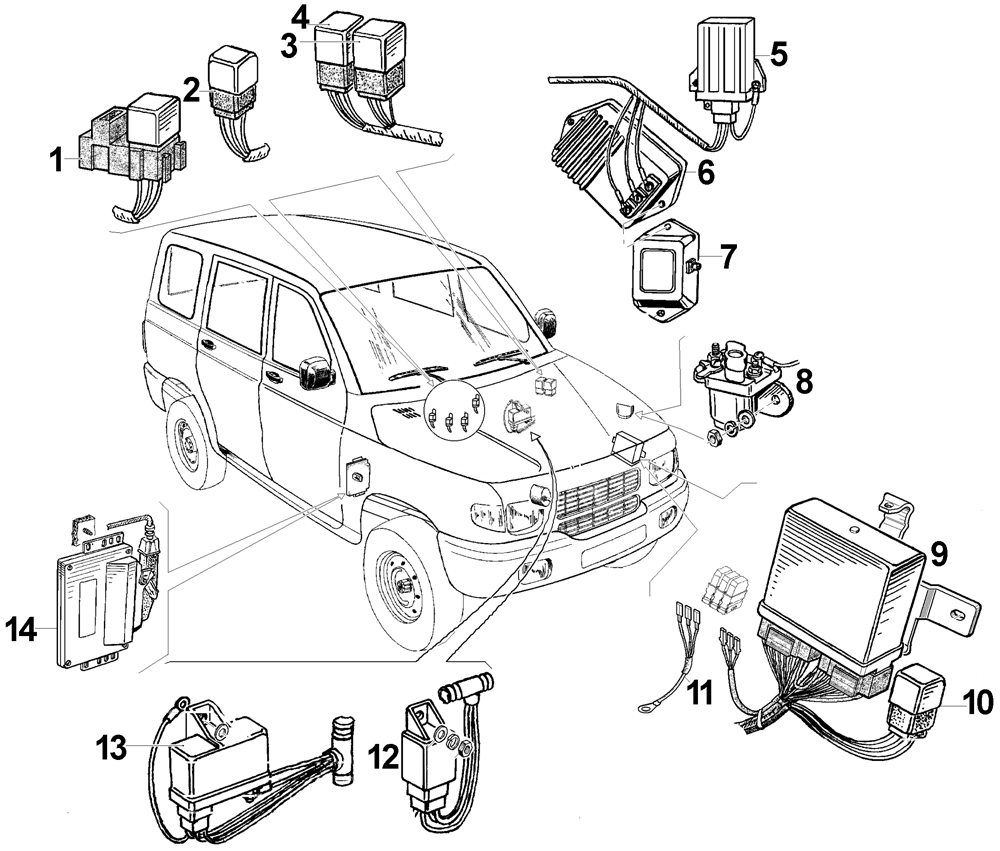

- Реле подогрева топливопровода (90.3747-10 / 3151-3747000)
- Реле стартера (738.3747 / 3151-3708250-30)
- Реле контрольной лампы стояночного тормоза (РС 492 / 3160-3747030)
- Реле рециркуляции отработавших газов (90.3747 / 31604-3747010)
- Реле времени стеклоомывателя (454.3747 / 3160-3747020)
- Реле отопителя-подогревателя (90.3747-01 / 3160-3747010)
- Блок управления ЭПХХ (3160-3733000 / 31512-3733000)
- Коммутатор транзисторный (31512-3734010-01 или -10)
- Вибратор аварийный (3151-3747010-10 / 31512-3747010-10)
- Выключатель массы (ВМД-1А)
- Блок управления отопителя-подогревателя (3160-3741022)
- Реле фароочистителей (90.3747.01 / 3160-3747010)
- Главное реле (90.3747.01 / 3160-3747010)
- Реле топливного насоса (90.3747.01 / 3160-3747010)
- Предохранители
- Блок управления рециркуляцией отработавших газов (31604-3763020)
- Блок управления свечами накаливания (31604-3763010)
- Блок управления двигателем
