1970-1989 ВАЗ 2101 / 21011 / 21013 / 2102 - предохранители

Назначение и расположение предохранителей и реле в ВАЗ 2101, 21011, 21013 и ВАЗ 2102 (Жигули), с бензиновым двигателем: 1.2 л. (ВАЗ-2101), 1.3 л. (ВАЗ-21011), 1.5 л. (ВАЗ-2103) (1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989)

Блок предохранителей

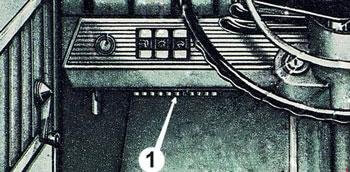

Расположение предохранителей ВАЗ 2101 и ВАЗ 2102

Электрооборудование автомобиля защищено десятью плавкими предохранителями, установленными под панелью приборов с левой стороны рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.

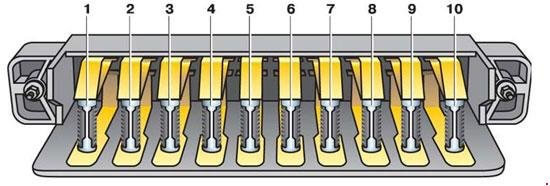

Расшифровка блока предохранителей в салоне
№	А	Назначение предохранителя
1	16	Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала

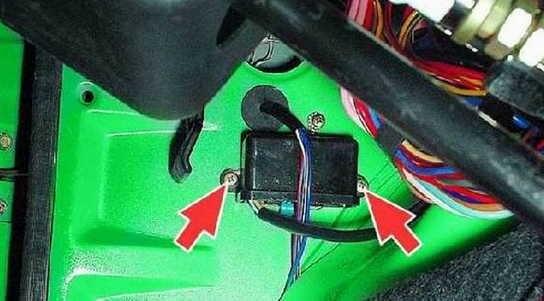

2	8	Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8	Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8	Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8	Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8	Регулятор напряжения Обмотка возбуждения генератора

Реле в подкапотном пространстве

Расшифровка реле в моторном отсеке
№	Назначение реле
1	Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2	Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3	Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)

1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.

2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.
