1998-2006 Лада Надежда (ВАЗ 2120)
Расположение и назначение предохранителей и реле в ВАЗ 2120 (Лада Надежда), оборудованных бензиновым двигателем 1.8 л. карбюратор (ВАЗ 2130-10), 1.8 л. инжектор (ВАЗ 2130-20) или 1.7 л. инжектор (ВАЗ 21214) (1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006)
Блок предохранителей в салоне
Для доступа к монтажному блоку потяните за нижний выступ крышки 3 и снимите ее.

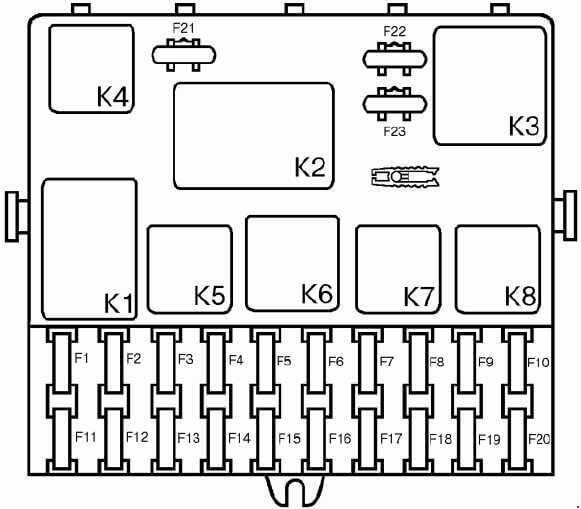

Монтажный блок 2110-3722010-11
Очиститель и омыватель ветрового стекла
Очиститель и омыватель заднего стекла
Очиститель и омыватель заднего стекла
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Подкапотная лампа Лампы освещения номерного знака Лампы габаритных огней (левый борт) с контрольной лампой в комбинации приборов Лампы подсветки кнопочных выключателей Лампы освещения приборов Лампы подсветки рычагов отопителя Лампа подсветки выключателя аварийной сигнализации. Лампа подсветки прикуривателя |
| 2 | 7.5 | Левая фара (ближний свет) |
| 3 | 10 | Левая фара (дальний свет) |
| 4 | 10 | Лампа левой противотуманной фары |
| 5 | 30 | Резерв |
| 6 | 15 | Прикуриватель Патрон подключения переносной лампы |
| 7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал |
| 8 | 20 | Электрообогрев заднего стекла |
| 9 | 20 | |
| 10 | 20 | Резервный |
| 11 | 5 | Лампы габаритного света правого борта |
| 12 | 7.5 | Правая фара (ближний свет) |
| 13 | 10 | Правая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 14 | 10 | Правая противотуманная фара |
| 15 | 20 | Резерв |
| 16 | 10 | Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 17 | 7.5 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания |
| 18 | 25 | Лампа освещения вещевого ящика Контроллер отопителя |
| 19 | 10 | Контрольная лампа блокировки дифференциала Лампы света заднего хода Указатели поворотов с контрольными лампами Комбинация приборов Реле электровентилятора двигателя (обмотка) |
| 20 | 7.5 | Лампы задних противотуманных фонарей |
| 21 | - | Запасной |
| 22 | - | Запасной |
| 23 | - | Запасной |
| Реле |
||
| К1 | Перемычка | |
| К2 | Реле-прерыватель стеклоочистителя | |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле включения дальнего света фар | |
| К6 | Реле дополнительное | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле задних противотуманных фонарей | |
