1977-2024 Лада Нива (ВАЗ 2121, 4х4, Urban, Legend, Бронто) - предохранители
Назначение и расположение предохранителей и реле в ВАЗ-2121 «Нива» (Лада 4х4, Нива Урбан, Нива Легенд, и Нива Бронто), 3-х (ВАЗ 2121) и 5-ти (ВАЗ 2131) дверные модификации, а также пикап ВАЗ 2329 и ВИС 2346. Оборудованных бензиновым двигателем: 1.6 л. карбюратор (ВАЗ 2121), 1.6 л. инжектор (ВАЗ 11182), 1.7 л. (ВАЗ 21213, ВАЗ 2123), 1.8 л. (ВАЗ 21179) (год выпуска: 1977-2024)

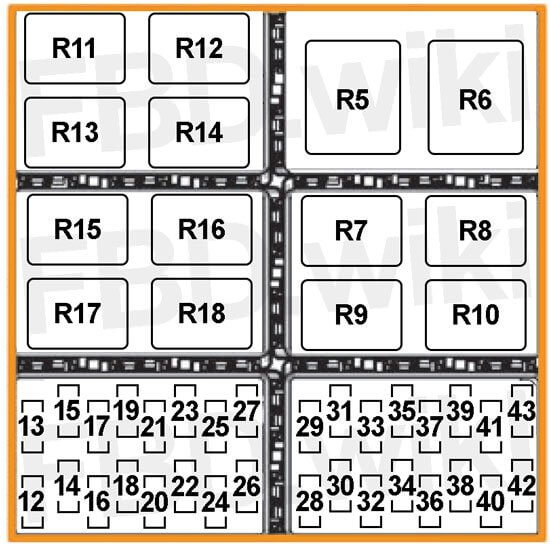

Блок предохранителей в салоне
2022-2024
2019-2022
| № | А | Назначение предохранителя |
|---|---|---|
| 12 | 7.5 | Датчик расхода воздуха, датчик фазы, датчики кислорода верхний и нижний, клапан продувки адсорбера |
| 13 | 15 | Задний стеклоочиститель и омыватели переднего и заднего стекол |
| 14 | 15 | Розетка 12В в багажном отсеке |
| 15 | 15 | Подогрев передних сидений, реле обогрева заднего стекла и наружных зеркал (-2024) |
| 5 | 2022-2024: Реле обогрева заднего стекла и наружных зеркал | |
| 16 | 25 | 2019-2020: Передние стеклоподъемники, управление боковых зеркал |
| 30 | 2021-2024: Передние стеклоподъемники, управление боковых зеркал | |
| 17 | 15 | Передний стеклоочиститель |
| 18 | 15 | Аудиосистема |
| 19 | 20 | Розетки 12В в салоне (прикуриватель) |
| 20 | 15 | 2019-2022: Муфта компрессора кондиционера |
| 10 | 2022-2024: Муфта компрессора кондиционера |
|
| 21 | 5 | Гидроагрегат ABS (15 клемма - зажигание) |
| 22 | 20 | Обогрев заднего стекла |
| 23 | 20 | Вентилятор отопителя салона |
| 24 | 5 | Лампы заднего хода, аудиосистема (15 клемма - зажигание) |
| 25 | 10 | Аварийная сигнализация, комбинация приборов |
| 26 | 7.5 | Аварийная сигнализация (15 клемма - зажигание), комбинация приборов (15 клемма - зажигание) |
| 27 | 7.5 | 2019-2022: Блок подушек безопасности (СНПБ) |
| 28 | 5 | Сигнал выключателя тормоза и сцепления |
| 29 | 15 | Топливный насос, диагностический разъем |
| 30 | 10 | Задний противотуманный фонарь |
| 31 | 7.5 | Передние противотуманные фары |
| 32 | 10 | Левый габаритный свет, фонарь освещения номерного знака, плафон освещения багажного отсека |
| 33 | 7.5 | Правый габаритный свет, подсветка панели приборов |
| 34 | 10 | Дневные ходовые огни (ДХО) |
| 35 | 10 | Левый дальний свет |
| 36 | 10 | Левый ближний свет |
| 37 | 10 | Правый ближний свет |
| 38 | 10 | Правый дальний свет |
| 39 | 5 | Панель управления кондиционером и отопителем |
| 40 | 7.5 | Обогрев зеркал |
| 41 | 7.5 | Лампы стоп-сигнала, дополнительный стоп-сигнал |
| 42 | 5 | Освещение салона, «ЭРА-ГЛОНАСС» |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| Реле | ||
| R5 | Стартер | |
| R6 | Разгрузочное реле замка зажигания | |
| R7 | Дальний свет | |
| R8 | Ближний свет | |
| R9 | Топливный насос | |
| R10 | Блок управления двигателем | |
| R11 | 2019-2022: Подогрев передних сидений | |
| R12 | 2019-2022: Муфта компрессора кондиционера | |
| R13 | Отопитель | |
| R14 | Левая фара дневных ходовых огней (ДХО) | |
| R15 | Правая фара дневных ходовых огней (ДХО) | |
| R16 | Обогрев заднего стекла | |
| R17 | - | |
| R18 | - | |

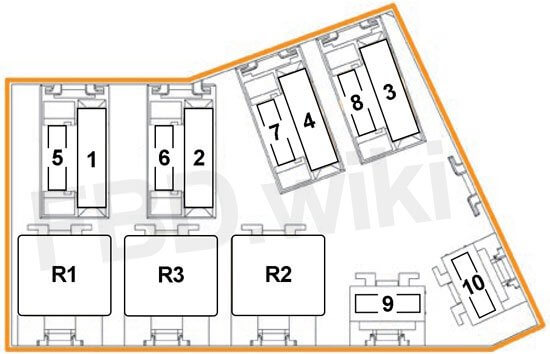

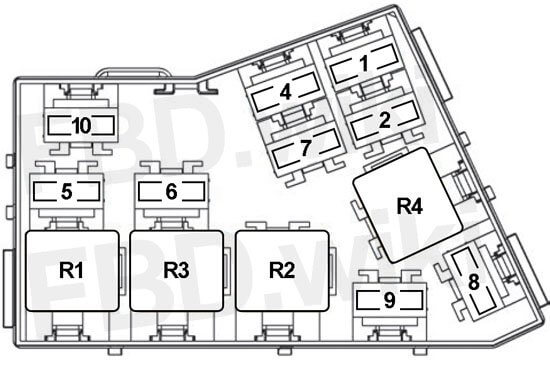

Блок предохранителей в моторном отсеке
2022-2024
2019-2022
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 60 | 2019-2022: Защита АКБ от короткого замыкания генератора |
| 25 | 2022: Блок предохранителей в салоне | |
| 40 | 2022-2024: Блок предохранителей в салоне | |
| 2 | 60 | 2019-2022: Защита АКБ от короткого замыкания генератора |
| 25 | 2022: Блок предохранителей в салоне | |
| 40 | 2022-2024: Блок предохранителей в салоне | |
| 3 | 40 | 2019-2022: Блок предохранителей в салоне |
| 4 | 40 | Гидронасос гидроагрегата ABS |
| 5 | 30 | Первый вентилятор радиатора |
| 6 | 30 | Второй вентилятор радиатора |
| 7 | 25 | Электроклапана гидроагрегата ABS |
| 8 | 25 | Внешние освещение |
| 9 | 20 | Блок управления двигателем |
| 10 | 15 | Звуковой сигнал |
| Реле | ||
| R1 | Первый вентилятор радиатора | |
| R2 | Первый вентилятор радиатора | |
| R3 | Второй вентилятор радиатора | |
| R4 | 2022-2024: Муфта компрессора кондиционера | |

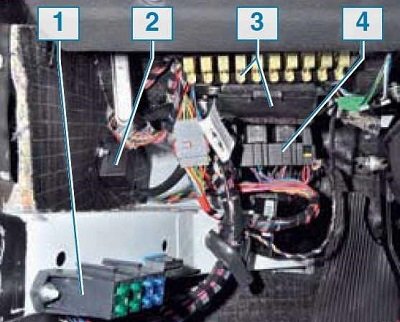

Предохранители (1977-2018)
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения).
- Дополнительный блок предохранителей
- Реле стеклоочистителя ветрового стекла
- Основной блок предохранителей
- Блок реле системы управления двигателем

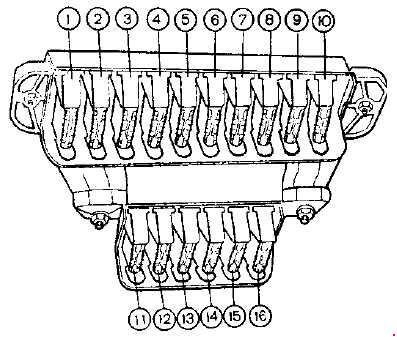

Основной блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 16 | ?-2018: Электродвигатель вентилятора отопителя Реле электровентилятора отопителя Терморегулятор (при наличии кондиционера) Реле муфты компрессора кондиционера (при наличии кондиционера) Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного (?-2008) Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 16 | Ранние версии: Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
|
| 2 | 8 | Комбинация приборов Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного |
| 3 | 8 | Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8 | Правая фара (лампа дальнего света) |
| 5 | 8 | Левая фара (лампа ближнего света) |
| 6 | 8 | Правая фара (лампа ближнего света) |
| 7 | 8 | Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней Плафон освещения багажного отсека (2018) Реле дневных ходовых огней (2018) |
| 8 | 8 | Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16 | ?-2018: Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 16 | 2018: Розетка в салоне, розетка в багажном отсеке | |
| 8 | Ранние версии: Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления) |
|
| 10 | 16 | ?-2018: Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 8 | Ранние версии: Регулятор напряжения Обмотка возбуждения генератора |
|
| 11 | 8 | ?-2006 (?): Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь |
| 8 | 2014-2018: Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Комбинация приборов (2018) |
|
| 12 | 8 | 2014-2018: Реле дневных ходовых огней, лампы дневных ходовых огней Задний противотуманный фонарь (2018) |
| 8 | Ранние версии: Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
|
| 13 | 8 | ?-2017: Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения (?-2009) Реле (контакты) очистителей фар (?-2009) Электродвигатель омывателя фар (?-2009) |
| 8 | 2018: Обогрев наружных зеркал | |
| 14 | 16 | 2009-2017: Прикуриватель |
| 16 | 2018: Розетка в багажном отсеке | |
| 16 | 2018 (с кондиционером): Обогрев заднего стекла | |
| 15 | 16 | Обогрев заднего стекла (силовая цепь) |
| 16 | 2018 (с кондиционером): Электровентилятор отопителя, компрессор кондиционера | |
| 16 | 8 | Ранние версии: Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
| 16 | ?-2007-2009: Правый вентилятор системы охлаждения Левый вентилятор системы охлаждения |
|
| 8 | 2018: Подогрев передних сидений | |
Дополнительный блок предохранителей
На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка с предохранителями, которые защищают элементы систем впрыска.
| № | А | Назначение предохранителя |
|---|---|---|
| Расположение предохранителя в блоке может отличаться |
||
| 1 | 15 | ?-2007-2018: Реле топливного насоса Топливный насос |
| 2 | 30 | 2010-2018: Реле электровентиляторов (обмотка) Правый вентилятор Левый вентилятор |
| 3 | 15 | ?-2007-2009: Блок управления двигателем |
| 7.5 | 2010-2013: Блок управления двигателем | |
| 15 | 2014-2018: Блок управления двигателем Форсунки Катушки зажигания Реле левого вентилятора Реле правого вентилятора Реле стартера (2018) |
|
| 4 | 15 | ?-2007-2018: Главное реле Реле стартера (2014-2017) Реле топливного насоса (обмотка) Реле электровентиляторов (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Блок управления двигателем Датчик фаз |
| 5 | 30 | 2010-2018: Реле электровентиляторов (обмотка) Правый вентилятор Левый вентилятор |
Дополнительные предохранители
- ?-2009: Подогреватель впускного коллектора (50 Ампер) - предохранитель расположен в пучке проводов.
- ?-2009: Вентиляторы системы охлаждения (30 Ампер) - предохранитель расположен в пучке проводов.
Предохранители ABS (2014-2018)
На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Гидроагрегат АБС |
| 2 | 40 | Гидроагрегат АБС |
| 3 | 25 | Гидроагрегат АБС |
Предохранительная линия (?-2010-2017)
Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ.
| № | Назначение предохранителя |
|---|---|
| 1 | Главное реле блока управления двигателем (ЭСУД) |
| 2 | Диагностическая колодка |
| 3 | Противоугонная система (АПС) |
| 4 | Предохранители системы впрыска (дополнительный блок предохранителей) |

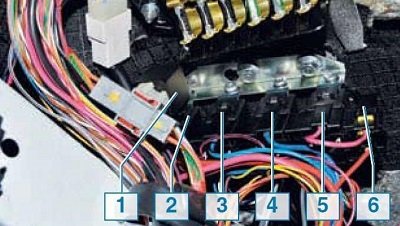

Блок реле с левой стороны от рулевой колонки под панелью приборов (?-2018)
Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя
| № | А | Назначение предохранителя |
|---|---|---|
| 6 | 15 | Топливный насос |
| 7 | 30 | Передние стеклоподъемники, электропривод боковых зеркал |
| Реле | ||
| 1 | Реле зажигания | |
| 2 | Главное реле | |
| 3 | Правый вентилятор охлаждения | |
| 4 | Левый вентилятор охлаждения | |
| 5 | Топливный насос | |

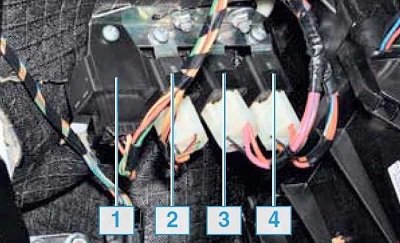

Блок реле над педалью газа (?-2018)
| № | Назначение реле |
|---|---|
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле ближнего света фар |
| 4 | Реле дальнего света фар |
Реле указателей поворота и аварийной сигнализации (?)
Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.
