1975-1995 Volkswagen LT: 28, 31, 35, 40, 45, 50, 55
Назначение предохранителей и реле в автомобилях Volkswagen LT в модификациях: 28, 31, 35, 40, 45, 50, 55. Оснащенные дизельным двигателем: 2.4 D (CP, DW, 1S, ACT), 2.4 л. турбодизель (1G, DV, ACL), 2.8 л. Perkins (CG) или с бензиновым карбюраторным двигателем 2.0 л. (CL, CH), 2.4 л. (DL), а также с инжекторным двигателем 2.4 л. (1E)

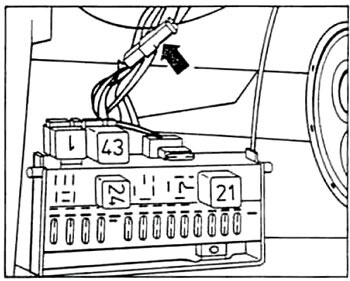

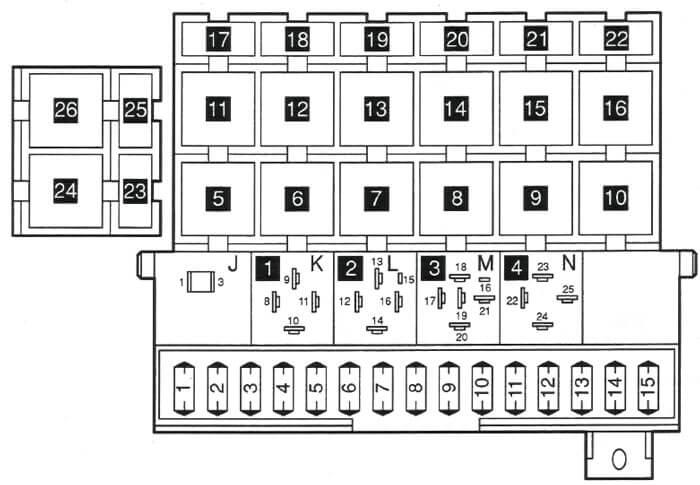

Блок предохранителей
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 8 | Левая фара (ближний свет), корректор света фары |
| 2 | 8 | Правая фара (ближний свет), корректор света фары |
| 3 | 8 | Левая фара (дальний свет), индикатор дальнего света |
| 4 | 8 | Правая фара (дальний свет) |
| 5 | 16 | Обогрев заднего стекла |
| 20 | Обогрев заднего стекла, обогрев зеркал | |
| 8 | Обогрев зеркал | |
| 6 | 8 | Лампы стоп-сигналов, аварийная сигнализация, радио, часы, прикуриватель, тахограф, диагностический разъем |
| 7 | 8 | Освещение салона, лампы стоп-сигналов |
| 8 | 8 | Указатели поворотов |
| 9 | 8 | Фонари заднего хода, звуковой сигнал |
| 10 | 16 | с 10.1979: Вентилятор отопителя, переключатель освещения |
| 8 | до 10.1979: Управление обогревом заднего стекла | |
| 11 | 8 | с 10.1979: Двигатель стеклоочистителя и омывателя стекла |
| 8 | до 10.1979: Вентилятор отопителя | |
| 12 | 8 | Противотуманные фары, освещение номерного знака (пикап), индикатор полного привода |
| 13 | 8 | Заднее освещение и правый габаритный свет, спидометр |
| 14 | 8 | Заднее освещение и левый габаритный свет, освещение номерного знака (фургон) |
| 15 | 8 | Обогрев поступающего воздуха |
| 8 | Топливный насос, подогрев лямбда зонд, отсечной топливный клапан | |
| 16 | до 10.1979: Топливный насос | |
| 25 | с 10.1979: Топливный насос, фонари заднего хода | |
| Дополнительные предохранители на блоке реле | ||
| 8 | ? | Автономный/дополнительный отопитель |
| 10 | 2.4 л. карбюратор: Клемма "58b", нагнетатель/вентилятор карбюратора | |
| 10 | Подсветка панели приборов | |
| 11 | 16 | Противотуманные фары |
| 13 | 10 | Спецсигнал, сирена |
| 15 | Спецсигнал, сирена, проблесковый маячок | |
| 14 | ? | Задний противотуманный свет (при отсутствии передних противотуманных фар) |
| 15 | Подогрев сидений | |
| 16 | 8 | Автономный отопитель (D4L, DA6) |
| 16 | Автономный отопитель (D4L, DA6) | |
| 17 | - | - |
| 18 | - | - |
| 19 | 10 | ABS |
| 20 | ? | Фонари на крыше |
| 15 | Проблесковый маячок | |
| 21 | 20 | Автономный отопитель (DA8, BA6) |
| ? | Вентилятор в крыше | |
| 22 | 10 | Автономный отопитель (DA8, BA6), выключатель перегрева на нагревателе |
| ? | Неоновый свет | |
| 23 | ? | Насос охлаждающей жидкости |
| ? | Автономный отопитель | |
| 25 | 20 | Стеклоподъемники (автоматический предохранитель) |
| Реле | ||
| J | Перемычка для ходовых огней | |
| до 10.1979: Звуковой сигнал и (Handabblendung - ?) | ||
| K | Отвод от контакта Х | |
| до 10.1979: Обогрев заднего стекла | ||
| L | Свободный | |
| M | Омыватель/очиститель стекла с прерывистым управлением | |
| Перемычка для двигателя стеклоочистителя (M19 до M21) | ||
| N | Указатели поворотов/аварийная сигнализация | |
| 5 | Свечи накаливания | |
| 2.4 л. карбюратор: Подогрев впускного коллектора | ||
| 2.4 л. инжектор: Система впрыска Digifant | ||
| 6 | Омыватели фар | |
| 2.4 л. карбюратор: Нагнетатель/вентилятор карбюратора | ||
| Стартер (автомобили с правым рулем) | ||
| 7 | Отопитель | |
| Индикатор низкого уровня охлаждающей жидкости | ||
| 8 | - | |
| 9 | 2.4 л. инжектор: Топливный насос и топливные форсунки | |
| Топливный насос | ||
| Автономный/дополнительный отопитель | ||
| 10 | Автономный/дополнительный отопитель | |
| 11 | Противотуманные фары (реле с предохранителем на 16А) | |
| 12 | Подогрев сиденья | |
| 2.4 л. карбюратор: Нагнетатель/вентилятор карбюратора | ||
| Отключение заднего противотуманного света при подсоединении прицепа | ||
| 13 | Проблесковый маячок | |
| Аварийная сигнализация или предохранитель звукового сигнала | ||
| 14 | - | |
| 15 | Автономный/дополнительный отопитель | |
| 16 | Автономный/дополнительный отопитель | |
Предохранители и реле в моторном отсеке
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 50 | Свечи накаливания |
| 2 | 50 | Свечи накаливания |
