1996-2003 Volkswagen LT
Список предохранителей в автомобилях Volkswagen LT второго поколения (1996-2003), в модификациях LT28, LT35 и LT46. Оборудованные дизельным двигателем 2.5 SDI, 2.5 TDI, 2.8 TDI или с бензиновым двигателем Mercedes 2.3 л.

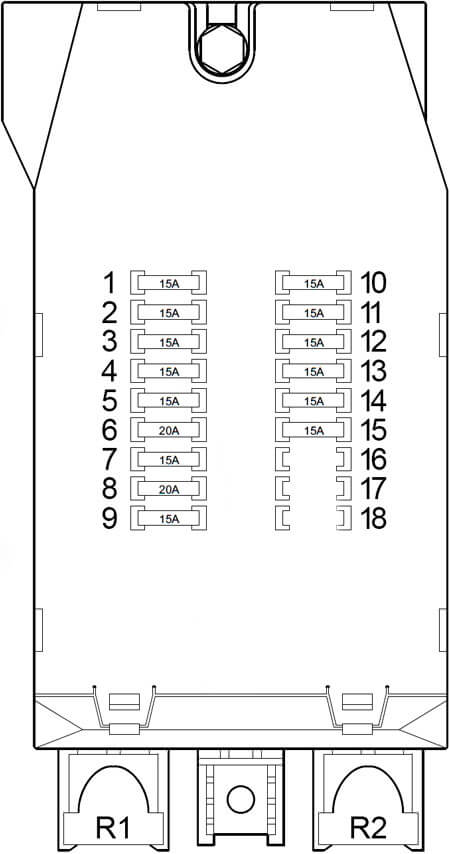

Блок предохранителей на рулевой колонке
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 15 | Габаритный свет с правой стороны |
| 2 | 15 | Дальний правый свет |
| 3 | 15 | Дальний левый свет, индикатор дальнего света |
| 4 | 15 | Лампы заднего хода |
| 5 | 15 | Лампы стоп-сигналов |
| 6 | 20 | Стеклоочиститель и омыватель |
| 7 | 15 | Звуковой сигнал, диагностический разъем, реле разгрузки "15" контакта, комбинация приборов, клапан подачи свежего воздуха и рециркуляции, обогрев заднего стекла |
| 8 | 20 | Прикуриватель, освещение салона, аудиосистема, диагностический разъем |
| 9 | 15 | Аварийная сигнализация, часы, парковочный свет |
| 10 | 15 | Освещение номерного знака, подсветка панели приборов, дневные ходовые огни |
| 11 | 15 | Габаритный свет с левой стороны |
| 12 | 15 | Ближний правый свет |
| 13 | 15 | Ближний левый свет |
| 14 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 15 | 15 | Аудиосистема |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| Реле | ||
| R1 | Аварийная сигнализация | |
| R2 | Стеклоочистители | |
Список двигателей
- 2.3 л. бензин, 143 л.с. (AGL)
- 2.5 SDI дизель, 75 л.с. (AGX)
- 2.5 TDI дизель, 83-109 л.с. (BBE, APA, BBF, AHD, ANJ, AVR)
- 2.8 TDI дизель, 125-158 л.с. (AGK, ATA, AUH, BCQ)
Предохранители под водительским сиденьем
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 15 | Аккумуляторная батарея |
| 2 | 30 | Обогрев заднего стекла |
| 3 | 15 | Подогрев водительского сиденья |
| 4 | 15 | Подогрев водительского сиденья |
| 5 | 10 | Реле указателей поворота прицепа |
| 6 | 10 | Указатели поворота на крыше |
| 7 | 15 | Блокировка дифференциала |
| 8 | 15 | Реле задержки |
| 9 | 25 | Стеклоподъемники с водительской стороны |
| 10 | 25 | Стеклоподъемники с пассажирской стороны |
| 11 | 30 | Отопитель |
| 12 | 25 | Автономный отопитель |
| 13 | 60 | Насос ABS (39 пиновый блок) |
| 14 | 15 | Подъемник |
| 15 | 15 | Кондиционер |
| 16 | 20 | AGL: Топливный насос |
| 17 | 20 | Вентилятор радиатора |
| 18 | 15 | Дополнительное оборудование |
| 19 | 15 | Система отбора мощности |
| 20 | 15 | AHD: Регулирование отбора мощности/скорости |
| 21 | 10 | AHD, AGX, AGK: Насос системы охлаждения двигателя |
| 22 | 50 | Насос обратной подачи ABS (40 пиновый блок) |
| 23 | 25 | Проблесковый маячок |
| 24 | 20 | Омыватели фар |
| 25 | 15 | "30" клемма |
| 26 | 10 | Управление зеркалами, подогрев зеркал |
| 27 | 20 | Розетка |
| 28 | 7.5 | Блок управления ABS (39 пиновый блок) |
| 29 | 10 | Блок управления ABS (40 пиновый блок) |
| 30 | 7.5 | 1997→: Дневные ходовые огни |
| 31 | 15 | Дневные ходовые огни (левая сторона) |
| 32 | 15 | Дневные ходовые огни (правая сторона) |
| 33 | 25 | Блок клапанов ABS (40 пиновый блок) |
| 34 | 15 | Сирена |
| 35 | 25 | Центральный замок |
| 15 | Центральный замок | |
| 36 | 30 | Подогрев топливного фильтра |
| 37 | 10 | дополнительный отопитель: Отопитель (1-я и 2-я скорость) |
| 38 | 25 | дополнительный отопитель: Отопитель и запорный клапан |
| 39 | 30 | Топливный насос |
| Реле | ||
| R1 | Разгрузка "15" контакта (2D0 919 505) | |
| R2 | Разгрузка "D+" контакта (2D0 943 383 B) | |
| R3 | AGL: Топливный насос (2D0 943 383 B) | |
| R4 | Отопитель (7M0 951 253 A) | |
| R5 | Кондиционер (2D0 943 383 B) | |
| R6 | Муфта компрессора кондиционера (2D0 943 383 B) | |
| R7 | Омыватели фар (701 955 200) | |
| R8 | Звуковой сигнал (2D0 943 383) | |
| R9 | AHD, AGX: "30" клемма (2D0 919 505) | |
| R10 | Дневные ходовые огни (7M0 951 253) | |
| R11 | Включение дневных ходовых огней (141 951 253 B) | |
| R12 | 1997→: Дневные ходовые огни (левая фара) (2D0 943 383 C) | |
| R13 | 1997→: Дневные ходовые огни (правая фара) (2D0 943 383 C) | |
| R14 | AGL: Блок управления магнитной муфтой (2D0 959 141 C) | |
| R15 | Разделенный заряд батареи (2D0 951 253 для генератора 90 A) или (2D0 951 253 A для генератора 115A и 120 A) | |
| R16 | Указатели поворота прицепа (2D0 953 231) | |
| R17 | Указатели поворота на крыше (2D0 953 231) | |
| R18 | Проблесковый маячок | |
| R19 | Подогрев топливного фильтра (141 951 253B) | |
| R20 | Подъемник (2D0 943 383B) | |
| R21 | Отключение муфты компрессора кондиционера | |
| R22 | Вентилятор радиатора | |
| R23 | Реле задержки (2D0 259 627) | |
| Блоки управления | ||
| B1 | Подушки безопасности и натяжители ремней безопасности (2D0 909 601) | |
| B2 | AGL: Круиз-контроль (2D0 907 305) | |
| B3 | →1998: Индикатор низкого уровня охлаждающей жидкости (2D0 919 376 A) | |
| B4 | Сирена и проблесковый маячок (2D0 951 273) | |
| B5 | Центральный замок (2D0 962 258 A) | |
| B6 | AGL: Блок управления двигателем | |
| B7 | Блок управления дизельным двигателем AHU, BCQ: 2D0 906 019AC BBE: 074 906 018BC ANJ: 074 906 018BD |
|
Предохранители в моторном отсеке
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 80 | AHD, AGX, AGK: Свечи накаливания |
| Реле на правой стороне | ||
| R1 | 4-я скорость вентилятора радиатора (2D0 919 505) | |
| R2 | Стеклоочиститель и аварийная сигнализация (2D0 955 200) | |
| Реле на левой стороне | ||
| R3 | Свечи накаливания (2D0 911 253 для AHD и AGX, 2D0 911 253 A для AGK) | |
| R4 | ABS с EDL | |
| R5 | Блок управления иммобилайзером (2D0 953 257A) | |
