Назначение и расположение предохранителей Volkswagen Passat B6 (2005-2010)

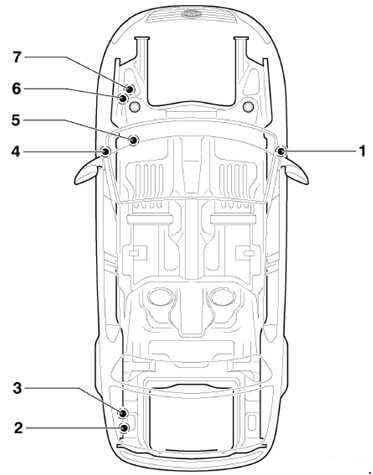

Расположение блоков предохранителей в Volkswagen Passat B6
 |
1 - Блок предохранителей D -SD- 2 - Колодка предохранителей F -SF- 3 - Предохранитель 2 (30) -S205- 4 - Блок предохранителей C -SC- 5 - Автоматы защиты, слева под передней панелью 6 - Блок предохранителей B - SB- 7 - Блок предохранителей A - SA- |
Блок предохранителей C -SC- , в передней панели со стороны водителя, до апреля 2008
| № |
А |
Назначение |
| 1 |
10 |
Диагностический разъём -T16- |
| 2 |
5 |
Клавиша отключения ASR и ESP - E256- Кнопка AUTO HOLD -E540- |
| 3 |
5 |
Блок управления усилителя рулевого управления - J500- |
| 4 |
5 |
Выключатель стоп-сигналов -F- |
| 5 |
10 |
Регулятор корректора фар - E102- Блок управления левой фары -J667- Исполнительный электродвигатель корректора левой фары - V48- Исполнительный электродвигатель корректора правой фары -V49- |
| 6 |
5 |
Блок управления распознавания прицепа -J345- |
| 7 |
5 |
Блок управления комбинации приборов -J285- Диагностический интерфейс шин данных - J533- |
| 8 |
5 |
Выключатель шторки заднего стекла -E149- (до мая 2005 года) Панель управления системы открывания гаражных ворот -E284- (до мая 2005 года) Блок управления задней шторки -J262- (до мая 2005 года) Электрохромное внутреннее зеркало заднего вида -Y7- |
| 9 |
10 |
Блок управления системы полного привода -J492- |
| 10 |
5 |
Реле питания Motronic -J271- Блок управления двигателя - J623- Реле питания 2 Motronic -J670- |
| 11 |
5 |
Клавиша аварийного регистратора данных -E497- (Полиция) Таксометр -G41- (Такси) Зеркало с таксометром -G511- (такси) Аварийный регистратор данных -J754- Место подключения тахографа (Полиция) Место подключения спецсигналов (Полиция) Выключатель педали для аварийного зуммера со стороны переднего пассажира -F349- (учебный а/м) |
| 12 |
10 |
Блок управления двери водителя -J386- Блок управления правой задней двери -J389- (с мая 2006 года) |
| 13 |
10 |
Выключатель освещения -E1- Диагностический разъём -T16- |
| 14 |
5 |
Блок управления электронной системы блокировки рулевой колонки - J764- |
| 15 |
5 |
Блок управления бортовой сети - J519- (30g) Передний плафон освещения салона -W1- |
| 16 |
10 |
Электронный замок зажигания -D9- |
| 17 |
10 |
Приемо-передающий модуль 1 системы охраны салона -G303- Датчик дождя и освещённости - G397- Датчик наклона автомобиля -G384- Сирена сигнализации -H12- Устройство приема радиосигнала дополнительного жидкостного отопителя -R149- |
| 18 |
- |
Не используется |
| 19 |
- |
Не используется |
| 20 |
- |
Не используется |
| 21 |
- |
Не используется |
| 22 |
10 5 |
Расходомер воздуха - G70- Реле электрического топливного насоса 2 - J49- |
| 23 |
10 |
Нагревательный резистор системы вентиляции картера двигателя -N79-
(исполнение для стран с холодным климатом) |
| 24 |
5 20 (а/м с АКП) |
Выключатель фонарей заднего хода - F4- Многофункциональный переключатель - F125- Блок управления автоматической коробки передач - J217- Блок Mechatronik КП DSG - J743- |
| 25 |
10 |
Форсунки -N...- (до ноября 2005 года) Панель управления системы открывания гаражных ворот -E284- (до апреля 2006 года) |
| 26 |
10 |
Выключатель шторки заднего стекла -E149- (с мая 2005 года) Блок управления задней шторки -J262- (с мая 2005 года) |
| 27 |
5 |
Реле приточного вентилятора - J13- (только для а/м с Climatic с дополнительным жидкостным отопителем) Блок управления Climatronic - J255- (только для а/м без дополнительного жидкостного отопителя) |
| 28 |
20 |
Блок управления системы распознавания прицепа -J345- (с мая 2006 года) |
| 29 |
20 |
Блок управления распознавания прицепа -J345- (задний левый габаритный огонь,
стоп-сигнал, указатель поворота правый/левый) (до апреля 2006 года) Блок управления электромеханического стояночного тормоза -J540- (с мая 2006 года) |
| 30 |
15 |
Блок управления распознавания прицепа -J345- (задний правый габаритный огонь, задний противотуманный фонарь, фонарь заднего хода) (до апреля 2006 года) Блок управления электромеханического стояночного тормоза -J540- (с мая 2006 года) |
| 31 |
25 15 (с 11.06) |
Блок управления системы распознавания прицепа -J345- (до апреля 2006 года) Реле топливного насоса -J17- Реле электрического топливного насоса 2 - J49- Блок управления топливного насоса - J538- (с ноября 2006 года) |
| 32 |
30 |
Блок управления бортовой сети -J519- (обогрев заднего стекла) |
| 33 |
20 |
Блок управления сдвижного люка - J245- |
| 34 |
15 |
Подкачивающий топливный насос - G6- |
| 35 |
30 25 (с 11.06) |
Реле системы очистки фар - J39- Насос омывателя фар -V11- |
| 36 |
20 |
Реле для работы в режиме автономного отопителя -J485- (кроме а/м с Climatronic) |
| 37 |
25 |
Блок управления подогрева передних сидений - J774- |
| 38 |
15 |
Блок управления системы распознавания прицепа -J345- (с мая 2006 года) Прикуриватель - U1- (до апреля 2006 года) Задний прикуриватель -U9- (до апреля 2006 года) |
| 39 |
40 |
Блок управления приточного вентилятора -J126- (Climatronic) Блок управления климатической установки - J301- |
| 40 |
5 |
Выключатель освещения -E1- |
| 41 |
40 (до 04.06) 15 |
Вентилятор приточного воздуха -V2- (до апреля 2006 года) Реле приточного вентилятора - J13- (до апреля 2006 года) Прикуриватель - U1- (с мая 2006 года) Задний прикуриватель -U9- (с мая 2006 года) |
| 42 |
15 |
Насос омывателей ветрового и заднего стёкол - V59- Электродвигатель очистителя заднего стекла - V12- |
| 43 |
20 |
Блок управления дополнительного отопителя - J364- |
| 44 |
20 |
Реле для работы в режиме автономного отопителя - J485- |
| 45 |
25 |
Розетка 12 В - U5- Розетка 12 В 3 - U19- (только а/м в исполнении такси с мая 2005 года) |
| 46 |
5 |
Выключатель рации - E72- Клавиша запуска двигателя - E489- Аварийный регистратор данных -J754- Место подключения тахографа |
| 47 |
15 |
Таксометр -G41- (только а/м в исполнении такси с мая 2005 года) Зеркало с таксометром -G511- (только а/м в исполнении такси с мая 2005 года) Контрольная лампа знака такси на крыше -K222- (только а/м в исполнении такси с мая 2005 года) Контрольная лампа освещения салона -K224- (только а/м в исполнении такси с мая 2005 года) Лампа "тихого" режима противоугонной сигнализации такси -L128- (только а/м такси с мая 2005 года) Лампа подсветки клавиши при активированной сигнализации -L180- (только а/м такси с мая 2005 года) Плафон освещения багажного отсека, левый -W18- (только а/м в исполнении для полиции с мая 2005 года) Место подключения рации в багажном отделении (только а/м полиции и криминальной полиции с мая 2005 года) Место подключения в вещевом ящике- (только а/м в исполнении такси с мая 2005 года) Место подключения в багажном отсеке- (только а/м в исполнении такси с мая 2005 года) |
| 48 |
20 |
Место подключения к зарядному устройству (только а/м в исполнении для полиции с мая 2005 года) |
| 49 |
- |
Не используется |
Блок предохранителей C -SC- , в передней панели со стороны водителя, с мая 2008
| № |
А |
Назначение |
| 1 |
10 |
Выключатель шторки заднего стекла -E149- Электродвигатель шторки заднего стекла -V91 |
| 2 |
5 |
Клавиша отключения ASR и ESP - E256- Кнопка AUTO HOLD -E540- Блок управления ABS - J104- Блок управления электромеханического стояночного тормоза -J540- |
| 3 |
5 |
Выключатель освещения -E1- Выключатель стоп-сигналов -F- Датчик уровня и температуры моторного масла - G266- Блок управления усилителя рулевого управления - J500- |
| 4 |
5 |
Блок управления системы электронного регулирования демпфирования
-J250- Блок управления распознавания прицепа -J345- Блок управления системы адаптивного освещения и корректора фар -J745- Диагностический разъём -T16- |
| 5 |
10 |
Регулятор яркости подсветки выключателей и комбинации приборов -
E20- Регулятор корректора фар - E102- Блок управления левой фары -J667- Исполнительный электродвигатель корректора левой фары - V48- |
| 6 |
10 |
Блок управления системы полного привода -J492- |
| 7 |
5 |
Блок управления комбинации приборов -J285- Диагностический интерфейс шин данных - J533- |
| 8 |
10 |
Блок управления правой фары -J668- Исполнительный электродвигатель корректора правой фары -V49- |
| 9 |
10 |
Блок управления подушек безопасности -J234- Блок управления системы определения занятости сиденья -J706- Контрольная лампа откл. подушки безопасности переднего пассажира -K145- |
| 10 |
10 |
Переключатель Tiptronic - F189- Расходомер воздуха - G70- Блок управления топливного насоса - J538- Реле питания Motronic -J271- Блок управления двигателя - J623- Реле питания 2 Motronic -J670- |
| 11 |
5 |
Клавиша аварийного регистратора данных -E497- (Полиция) Таксометр -G41- (Такси) Зеркало с таксометром -G511- (такси) Аварийный регистратор данных -J754- Место подключения тахографа(Полиция) Место подключения спецсигналов(Полиция) Выключатель педали для аварийного зуммера со стороны переднего пассажира -F349- (учебный а/м) |
| 12 |
10 |
Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 13 |
10 |
Выключатель освещения -E1- Переключатель Tiptronic - F189- Диагностический разъём -T16- |
| 14 |
10 |
Реле сирены сигнализации -J641- (только а/м для американских
рынков) Сирена сигнализации -H12- |
| 15 |
5 |
Блок управления бортовой сети - J519- (30g) Передний плафон освещения салона -W1- Приемо-передающий модуль 1 системы охраны салона -G303- |
| 16 |
10 |
Электронный замок зажигания -D9- Блок управления электронной системы блокировки рулевой колонки - J764- |
| 17 |
5 |
Клавиша электромеханического стояночного тормоза -E538- Блок управления ABS - J104- |
| 18 |
10 |
Нагревательный резистор системы вентиляции картера двигателя -N79-
(исполнение для стран с холодным климатом) |
| 19 |
7.5 |
Блок управления адаптивного круиз-контроля -J428- Блок управления парковочного ассистента - J446- Блок управления ассистента движения по полосе -J759- Блок управления парковочного автопилота -J791- |
| 20 |
5 |
Панель управления системы открывания гаражных ворот -E284- (кроме
праворульных а/м) |
| 21 |
10 |
Электрохромное внутреннее зеркало заднего вида -Y7- Выключатель с регулятором обогрева заднего левого сиденья -E128- Выключатель с регулятором обогрева заднего правого сиденья -E129- Датчик высокого давления - G65- Датчик загрязнения воздуха - G238- Реле приточного вентилятора - J13- Нагревательный резистор левого жиклера омывателя - Z20- Нагревательный резистор правого жиклера омывателя - Z21- Блок управления климатической установки - J301- Реле контроля напряжения -J813- (мультимедийная система RSE) |
| 22 |
20 |
Блок управления электромеханического стояночного тормоза -J540- |
| 23 |
15 |
Блок управления распознавания прицепа -J345- |
| 24 |
20 |
Блок управления электромеханического стояночного тормоза -J540- |
| 25 |
20 |
Блок управления распознавания прицепа -J345- |
| 26 |
15 |
Блок управления системы электронного регулирования демпфирования -J250- |
| 27 |
15 (бензин) 20 (дизель) |
Реле топливного насоса -J17- (только а/м с дизельными двигателями) Реле электрического топливного насоса 2 - J49- (только а/м с дизельными двигателями) Блок управления топливного насоса - J538- (только для а/м с бензиновыми двигателями) Реле дополнительного топливного насоса -J832- (только а/м с дизельными двигателями) |
| 28 |
10 |
Блок управления левой задней двери -J388- Блок управления правой задней двери -J389- Центральный блок управления систем комфорта -J393- |
| 29 |
25 |
Блок управления подогрева задних сидений -J786- |
| 30 |
20 |
Блок управления сдвижного люка - J245- |
| 31 |
30 |
Инвертор с розеткой, 12 В - 230 В - U13- Инвертор с розеткой, 12 В - 115 В -U27- (только а/м для американских рынков) |
| 32 |
30 |
Блок управления бортовой сети -J519- (обогрев заднего стекла) |
| 33 |
30 |
Реле системы очистки фар - J39- Насос омывателя фар -V11- |
| 34 |
25 |
Блок управления подогрева передних сидений - J774- |
| 35 |
30 |
Блок управления левой задней двери -J388- Блок управления правой задней двери -J389- |
| 36 |
15 |
Выключатель регулировки поясничного подпора сиденья водителя -E176- Клавиша регулировки угла наклона подушки сиденья -E421- Клавиша регулировки положения спинки сиденья -E425- |
| 37 |
10 |
Датчик магнитного поля для компаса - G197- Датчик дождя и освещённости - G397- Блок управления Climatronic - J255- Блок управления климатической установки - J301- Блок управления камеры заднего вида -J772- Устройство приема радиосигнала дополнительного жидкостного отопителя -R149- Реле контроля напряжения -J813- (мультимедийная система RSE) |
| 38 |
40 |
Реле приточного вентилятора - J13- Блок управления приточного вентилятора -J126- (Climatronic) Блок управления климатической установки - J301- (Climatic) |
| 39 |
15 (6-АКП) 5 |
Многофункциональный переключатель -F125- (только для а/м с 6-ступенчатой АКП) Блок управления автоматической коробки передач -J217- (только для а/м с 6-ступенчатой АКП) Выключатель фонарей заднего хода - F4- Блок Mechatronik КП DSG - J743- |
| 40 |
15 |
Реле зарядки второй АКБ -J713- Насос стеклоомывателя - V5- Электродвигатель очистителя заднего стекла - V12- |
| 41 |
20 |
Прикуриватель - U1- (только а/м с дизельными двигателями) Задний прикуриватель -U9- (только а/м с дизельными двигателями) |
| 42 |
15 |
Розетка 12 В - U5- |
| 43 |
20 |
Блок управления дополнительного отопителя -J364- (только при наличии второй
АКБ) |
| 44 |
30 |
Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 45 |
20 |
Реле для работы в режиме автономного отопителя -J485- (только при наличии
второй АКБ) |
| 46 |
- |
Не используется |
| 47 |
10 |
Приемопередающее устройство телефона - R36- (только а/м с системой Старт-стоп) |
| 48 |
5 |
Блок управления в комбинации приборов -J285- (только а/м с системой Старт-стоп) |
| 49 |
- |
Не используется |
Блок предохранителей D -SD- , передняя панель со стороны переднего пассажира, до апреля 2008 года
| № |
А |
Назначение |
| 1 |
5 |
Датчик магнитного поля для компаса -G197- (только а/м с мая 2005 года) |
| 2 |
5 |
Блок управления электромеханического стояночного тормоза -J540- Блок управления ABS - J104- |
| 3 |
5 |
Датчик магнитного поля для компаса -G197- (только а/м до апреля 2006 года) Блок управления парковочного ассистента - J446- |
| 4 |
5 |
Блок управления адаптивного круиз-контроля -J428- |
| 5 |
10 |
Блок управления правой фары -J668- (только для фар с газоразрядными лампами) |
| 6 |
5 |
Переключатель Tiptronic - F189- |
| 7 |
5 |
Блок управления системы адаптивного освещения и корректора фар -J745- (только
для фар с газоразрядными лампами) |
| 8 |
5 |
Датчик высокого давления - G65- Датчик уровня и температуры моторного масла - G266- |
| 9 |
10 |
Контрольная лампа откл. подушки безопасности переднего пассажира -K145- Блок управления подушек безопасности -J234- Блок управления системы определения занятости сиденья -J706- |
| 10 |
5 |
Блок управления топливного насоса -J538- (BLF, BLR, BLY, AXX, BPY, BLX, BVX,
BVY, BVZ, BWA) |
| 11 |
- |
Не используется |
| 12 |
10 |
Блок управления двери переднего пассажира -J387- Блок управления правой задней двери -J389- (только а/м до апреля 2006 года) |
| 13 |
10 |
Блок управления парковочного ассистента -J446- (только а/м до апреля 2006 года) |
| 14 |
5 |
Блок управления видеокамеры заднего вида -J772- (только а/м с ноября 2007 года) |
| 15 |
5 |
Блок управления Climatronic - J255- Блок управления климатической установки - J301- |
| 16 |
5 |
Переключатель Tiptronic - F189- |
| 17 |
5 |
Контрольная лампа электромеханического стояночного тормоза -K213- Блок управления ABS - J104- |
| 18 |
- |
Не используется |
| 19 |
- |
Не используется |
| 20 |
- |
Не используется |
| 21 |
- |
Не используется |
| 22 |
30 |
Инвертор с розеткой, 12 В - 230 В - U13- Инвертор с розеткой, 12 В - 115 В -U27- (только а/м для американских рынков) |
| 23 |
30 |
Блок управления левой задней двери -J388- Блок управления правой задней двери -J389- |
| 24 |
30 |
Блок управления доводчика задней левой двери -J762- (Variant) |
| 25 |
30 |
Блок управления доводчика задней правой двери -J763- (Variant) |
| 26 |
- |
Не используется |
| 27 |
25 |
Блок управления подогрева задних сидений -J786- |
| 28 |
15 |
Блок управления топливного насоса -J538- (AXZ, BLV) (только а/м до апреля 2006 года) |
| 29 |
30 |
Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 30 |
20 |
Блок управления электромеханического стояночного тормоза -J540- (только а/м до апреля 2006 года) Центральный блок управления системы комфорта -J393- (только а/м с мая 2006 года и до октября 2006 года) |
| 31 |
20 15 |
Блок управления электромеханического стояночного тормоза -J540- (только а/м до апреля 2006 года) Блок управления топливного насоса - J538- (только а/м с мая 2006 года и до октября 2006 года) |
| 32 |
- |
Не используется |
| 33 |
20 |
Розетка 12 В -U5- (только а/м до апреля 2006 года) Розетка 12 В 2 - U18- (только а/м до апреля 2006 года) |
| 34 |
15 |
Блок управления топливного насоса -J538- (AXX, BPY, BLF, BLR, BLY, BLX, BVX,
BVY, BVZ, BWA) (до апреля 2006 года) |
| 35 |
20 |
Прикуриватель - U1- (только а/м до апреля 2006 года) Задний прикуриватель -U9- (только а/м до апреля 2006 года) |
| 36 |
- | Не используется |
| 37 |
- |
Не используется |
| 38 |
15 |
Розетка 12 В -U5- (только а/м с мая 2006 года) |
| 39 |
10 |
Регулятор подогрева сиденья водителя -E94- (только а/м до апреля 2006 года) Регулятор подогрева сиденья переднего пассажира -E95- (только а/м до апреля 2006 года) Выключатель с регулятором обогрева заднего левого сиденья -E128- (только а/м до апреля 2006 года) Выключатель с регулятором обогрева заднего правого сиденья -E129- (только а/м до апреля 2006 года) Блок управления Climatronic - J255- Блок управления климатической установки - J301- Реле зарядки второй АКБ -J713- Нагревательный резистор левого жиклера омывателя - Z20- Нагревательный резистор правого жиклера омывателя - Z21- |
| 40 |
5 |
Аварийный регистратор данных - J754- (только а/м в исполнении такси до мая 2005 года) |
| 41 |
15 |
Таксометр -G41- (только а/м в исполнении такси до мая 2005 года) Зеркало с таксометром -G511- (только а/м в исполнении такси до мая 2005 года) Контрольная лампа знака такси на крыше -K222- (только а/м в исполнении такси до мая 2005 года) Контрольная лампа освещения салона -K224- (только а/м в исполнении такси до мая 2005 года) Лампа подсветки клавиши при активированной сигнализации -L180- (только а/м в исполнении такси до мая 2005 года) Место подключения в вещевом ящике (только а/м в исполнении такси до мая 2005 года) Место подключения в багажном отсеке (только а/м в исполнении такси до мая 2005 года) |
| 42 |
20 |
Место подключения в вещевом ящике (только а/м в исполнении такси до мая 2005 года) |
| 43 |
5 |
Блок управления дистанционного управления противоугонной сигнализации
такси -J601- (только а/м в исполнении такси до мая 2005 года) Место подключения спецсигналов (Полиция) Место подключения в вещевом ящике (только а/м в исполнении такси с мая 2005 года) Место подключения в багажном отсеке (только а/м в исполнении такси с мая 2005 года) |
| 44 |
10 |
Блок управления дистанционного управления противоугонной сигнализации
такси -J601- (только а/м в исполнении такси с мая 2005 года) Розетка 12 В 3 -U19-(только а/м в исполнении такси до мая 2005 года) Место подключения спецсигналов (Полиция) |
Блок предохранителей D -SD- , передняя панель со стороны переднего пассажира, с мая 2008 года
| № |
А |
Назначение |
| 1 |
30 |
Блок управления 2 крышки багажного отсека -J756- (только Variant) |
| 2 |
30 |
Блок управления крышки багажного отсека -J605- (только Variant) |
| 3 |
- |
Не используется |
| 4 |
- |
Не используется |
| 5 |
- |
Зарезервировано для спецавтомобилей |
| 6 |
- |
Зарезервировано для спецавтомобилей |
| 7 |
- |
Зарезервировано для спецавтомобилей |
| 8 |
- |
Зарезервировано для спецавтомобилей |
| 9 |
- |
Зарезервировано для спецавтомобилей |
| 10 |
- |
Не используется |
| 11 |
- |
Не используется |
| 12 |
- |
Не используется |
Автоматические предохранители, под передней панелью слева
| Гнездо A |
Гнездо B |
Гнездо C |
Гнездо D |
|
| с ноября 2004 года |
Не используется |
Не используется |
Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- 30А |
Предохранитель в блоке предохранителей -S224- 15A(без функции памяти) /
30A(с функцией памяти) |
| с ноября 2005 года |
Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- 30А |
Термопредохранитель 1 регулировки сиденья водителя -S44- 15A (без функции памяти) Предохранитель в блоке предохранителей -S224- 30A (с функцией памяти) |
Не используется |
Не используется |
| с ноября 2006 года |
Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- 30А |
Предохранитель в блоке предохранителей -S224- 15A(без функции памяти) /
30A(с функцией памяти) |
Не используется |
Не используется |
| с ноября 2007 года |
Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- 30А |
Предохранитель в блоке предохранителей -S224- (без функции памяти) /
30A(с функцией памяти) Термопредохранитель 1 регулировки сиденья водителя -S44- 30A (с электрорегулировкой по 12 направлениям) |
Не используется |
Не используется |
| с мая 2008 года |
Не используется |
Термопредохранитель 1 регулировки сиденья водителя -S44- 20A (с функцией памяти) |
Не используется |
Не используется |
| с мая 2009 года |
Предохранитель в блоке предохранителей -S223- 3A (только для а/м с системой Старт-стоп) |
Термопредохранитель 1 регулировки сиденья водителя -S44- 20A (с функцией памяти) |
Не используется |
Не используется |
Блок предохранителей F -SF- , багажный отсек сзади слева (AXZ, BLV, BWS)
| № |
А |
Назначение |
| 1 |
30 |
Блок предохранителей слева (SC12 - SC17, SC29 - SC31) (только а/м с мая 2006 года) Блок предохранителей справа (SD12 - SD17, SD28, SD29- SD31) (только а/м с мая 2006 года) |
| 2 |
80 |
Предохранители в коммутационном блоке (SB16 - SB26, SB49, SB50) |
| 3 |
125 |
Электропитание коммутационного блока |
| 4 |
5 |
Блок управления бортовой сети -J519- |

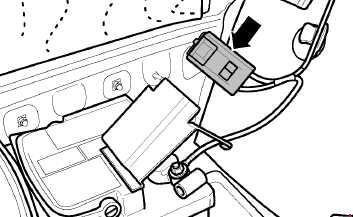

Предохранитель 2 (30) -S205-
| А |
|
| 70 |
Limousine |
| 60 | Variant |
Блок предохранителей A -SA- на коммутационном блоке High, в моторном отсеке слева
| № |
А |
Назначение |
| 1 |
150 180* |
Генератор - C- (*180А - только а/м с генератором 180 A, в разрыве провода генератора) |
| 2 |
80 |
Электродвигатель электроусилителя рулевого управления -V187- |
| 3 |
80 50 (с 11.05) |
Блок управления вентилятора радиатора - J293- |
| 4 |
100 (до 04.06) 80 (с 05.06) 60 (с 05.08) |
Термопредохранитель 1 регулировки положения сиденья водителя -S44- (до апреля 2006 года) Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- (до апреля 2006 года) Блок предохранителей слева (SC32 - SC37) (до апреля 2006 года) Блок предохранителей справа (SD32 - SD37) (до апреля 2006 года), (до апреля 2008 года) Блок предохранителей слева (SC12 - SC17, SC29 - SC31) (с мая 2006 года) Блок предохранителей справа (SD12 - SD17, SD28, SD29- SD31) (с мая 2006 года), (до апреля 2008 года) Блок предохранителей справа (SD1 - SD2) (с мая 2008 года) |
| 5 |
80 |
Блок предохранителей справа (SD22 - SD27) (до апреля 2008 года) Термопредохранитель 1 регулировки положения сиденья водителя -S44- (с мая 2006 года) Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- (с мая 2006 года) |
| 6 |
100 80 |
Блок предохранителей слева (SC12 - SC17, SC29 - SC31) (до апреля 2006 года) Блок предохранителей справа (SD12 - SD17, SD28, SD29- SD31) (до апреля 2006 года), (до апреля 2008 года) Блок предохранителей слева (SC32 - SC37) (с мая 2006 года) |
| 7 |
40 |
Блок управления ABS - J104- |
Блок предохранителей A -SA- на коммутационном блоке Low, в моторном отсеке слева
| № |
А |
Назначение |
| 1 |
150 |
Генератор - C- |
| 2 |
80 |
Электродвигатель электроусилителя рулевого управления -V187- |
| 3 |
80 50 (с 11.05) |
Блок управления вентилятора радиатора - J293- |
| 4 |
60 |
Термопредохранитель 1 регулировки положения сиденья водителя -S44- (до апреля 2006 года) Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- (до апреля 2006 года) Блок предохранителей слева (SC32 - SC37) (до апреля 2006 года) Блок предохранителей справа (SD32 - SD37) (до апреля 2006 года), (до апреля 2008 года) Блок предохранителей слева (SC12 - SC17, SC29 - SC31) (с мая 2006 года) Блок предохранителей справа (SD12 - SD17, SD28, SD29- SD31) (с мая 2006 года), (до апреля 2008 года) |
| 5 |
80 60 (с 05.08) |
Блок предохранителей справа (SD22 - SD27) (до апреля 2008 года) Термопредохранитель 1 регулировки положения сиденья водителя -S44- (с мая 2006 года) Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- (с мая 2006 года) Блок предохранителей справа (SD1 - SD2) (с мая 2008 года) |
| 6 |
100 (до 04.06) 80 (с 05.06) |
Блок предохранителей слева (SC12 - SC17, SC29 - SC31) (до апреля 2006 года) Блок предохранителей справа (SD12 - SD17, SD28, SD29- SD31) (до апреля 2006 года), (до апреля 2008 года) Блок предохранителей слева (SC32 - SC37) (с мая 2006 года) |
| 7 |
60 100 |
Кабель зарядки второй АКБ Нагревательный элемент дополнительного воздушного отопителя -Z35- Реле большой мощности нагрева -J360- (с ноября 2006 года) |
| 8 |
40 |
Блок управления ABS - J104- |

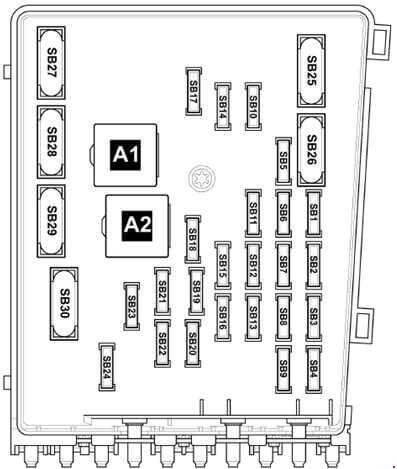

Блок предохранителей B -SB- в коммутационном блоке в моторном отсеке слева (кроме двигателей AXX, AXZ, BLV, BPY, BWA) до 04.2005
| № |
А |
Назначение |
| 1 |
5 15 |
Блок управления автоматической коробки передач - J217- Блок Mechatronik КП DSG - J743- |
| 2 |
30 |
Блок управления ABS - J104- |
| 3 |
20 | Центральный блок управления систем комфорта -J393- |
| 4 |
5 | Блок управления бортовой сети -J519- |
| 5 |
20 | Высокочастотный звуковой сигнал - H2- Низкочастотный звуковой сигнал - H7- |
| 6 |
- |
Не используется |
| 7 |
- |
Не используется |
| 8 |
- |
Не используется |
| 9 |
- |
Не используется |
| 10 |
- |
Не используется |
| 11 |
- |
Не используется |
| 12 |
- |
Не используется |
| 13 |
- |
Не используется |
| 14 |
- |
Не используется |
| 15 |
- |
Не используется |
| 16 |
10 |
Блок управления рулевой колонки -J527- |
| 17 |
5 |
Блок управления комбинации приборов -J285- |
| 18 |
30 |
Усилитель - R12- Блок управления для спецавтомобилей -J608- |
| 19 |
15 |
Головное устройство - R- Блок управления с дисплеем радионавигационной системы - J503- Блок управления с дисплеем для ТВ и радионавигационной системы -J506- (Япония) |
| 20 |
5 |
Блок управления выбора антенны -J515- Блок управления электроники управления мобильного телефона -J412- |
| 21 |
- |
Не используется |
| 22 |
- |
Не используется |
| 23 |
10 |
Реле питания кл. 15 - J329- Блок управления двигателя - J623- |
| 24 |
10 |
Диагностический интерфейс шин данных - J533- |
| 25 |
- |
Не используется |
| 26 |
10 |
Реле питания кл. 30 - J317- |
| 27 |
20 10 (дизель) |
N... Катушки зажигания с выходным каскадом, (цилиндры 1-4) Катушка зажигания - N152- Реле электрического топливного насоса 2 - J49- Блок управления свечей накаливания - J179- |
| 28 |
25 30 (дизель) |
Блок управления двигателя - J623- |
| 29 |
15 10 (дизель) |
Реле насоса вторичного воздуха -J299- Клапан системы рециркуляции ОГ -N18- Электромагнитный клапан ограничения давления наддува - N75- Переключающий клапан радиатора системы рециркуляции ОГ - N345- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 2 -Z28- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- |
| 30 |
20 |
Блок управления дополнительного отопителя - J364- |
| 31 |
30 |
Блок управления электродвигателя стеклоочистителя -J400- |
| 32 |
- |
Не используется |
| 33 |
- |
Не используется |
| 34 |
- |
Не используется |
| 35 |
- |
Не используется |
| 36 |
- |
Не используется |
| 37 |
- |
Не используется |
| 38 |
10 |
Блок управления вентилятора радиатора - J293- Термостат системы охлаждения двигателя с электронным управлением -F265- Клапан системы рециркуляции ОГ -N18- Электромагнитный клапан 1 адсорбера - N80- Клапан 1 системы изменения фаз газораспределения - N205- Клапан заслонки во впускном коллекторе -N316- Электродвигатель привода воздушной заслонки/заслонок впускных каналов -V157- |
| 39 |
15 |
Регулятор давления топлива -N276- Датчик положения педали сцепления - G476- |
| 40 |
15 10 (дизель и BLY) |
Блок управления датчика выброса окислов азота -J583- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- Нагревательный элемент лямбда-зонда 3 после катализатора -Z64- |
| 41 |
- |
Не используется |
| 42 |
- |
Не используется |
| 43 |
- |
Не используется |
| 44 |
- |
Не используется |
| 45 |
- |
Не используется |
| 46 |
- |
Не используется |
| 47 |
40 |
Блок управления бортовой сети -J519- Лампа переднего правого габаритного огня - M3- Лампа левой фары ближнего света - M29- Лампа левой фары дальнего света - M30- Лампа левого заднего габаритного огня -M4- (наружное кольцо) Лампа правого заднего габаритного огня -M2- (внутреннее кольцо) |
| 48 |
40 |
Блок управления бортовой сети -J519- Лампа переднего левого габаритного огня - M1- Лампа правой фары ближнего света - M31- Лампа правой фары дальнего света - M32- Лампа правого заднего габаритного огня -M2- (наружное кольцо) Лампа левого заднего габаритного огня -M4- (внутреннее кольцо) |
| 49 |
50 |
Блок управления бортовой сети -J519- (питание клеммы 15) |
| 50 |
60 |
Реле зарядки второй АКБ -J713- |
| 51 |
- |
Не используется |
| 52 |
60 |
Нагревательный элемент ветрового стекла -Z2- |
| 53 |
50 |
Блок управления бортовой сети -J519- (питание клеммы 75) Блок предохранителей слева (SC40 - SC42, SD39) |
| 54 |
50 |
Блок управления свечей накаливания - J179- Электродвигатель насоса вторичного воздуха - V101- |
Блок предохранителей B -SB- на коммутационном блоке High, в моторном отсеке слева
| № |
А |
Назначение |
| 1 |
5 15 |
Блок управления автоматической коробки передач - J217- Блок Mechatronik КП DSG - J743- |
| 2 |
30 |
Блок управления ABS - J104- |
| 3 |
20 | Центральный блок управления системы комфорта -J393- (до апреля 2006 года) Блок управления системы распознавания прицепа -J345- (с мая 2006 года) |
| 4 |
5 | Блок управления бортовой сети -J519- |
| 5 |
20 | Высокочастотный звуковой сигнал - H2- Низкочастотный звуковой сигнал - H7- |
| 6 |
20 |
Катушки зажигания с выходными каскадами -N... - |
| 7 |
15 5 |
Регулятор давления топлива -N276- Датчик положения педали сцепления - G476- |
| 8 |
10 |
Блок управления вентилятора радиатора - J293- Электромагнитный клапан 1 адсорбера - N80- Клапан 1 системы изменения фаз газораспределения - N205- Клапан заслонки во впускном коллекторе -N316- Клапан 1 регулятора фаз газораспределения выпускных клапанов -N318- Клапан эжекционного насоса -N401- |
| 9 |
5 |
Реле циркуляционного насоса -J160- |
| 10 |
10 |
Реле питания 2 Motronic -J670- |
| 11 |
25 30 (дизель) |
Блок управления двигателя - J623- |
| 12 |
- |
Не используется |
| 13 |
- |
Не используется |
| 14 |
- |
Не используется |
| 15 |
10 |
Циркуляционный насос - V55- |
| 16 |
5 |
Блок управления рулевой колонки -J527- |
| 17 |
5 |
Блок управления комбинации приборов -J285- |
| 18 |
30 |
Усилитель - R12- Блок управления для спецавтомобилей -J608- |
| 19 |
15 20 (RNS510 и RNS300) |
Головное устройство - R- Блок управления с дисплеем радионавигационной системы - J503- Блок управления с дисплеем для ТВ и радионавигационной системы -J506- (Япония) |
| 20 |
20 |
Панель управления комплекта для подключения мобильного телефона -E508- (с мая 2006 года) Блок управления выбора антенны -J515- (до апреля 2006 года) Блок управления электроники управления мобильного телефона -J412- (с мая 2006 года) Приемопередающее устройство телефона - R36- (до апреля 2006 года) ТВ-тюнер -R78- (с ноября 2008 года) Цифровой спутниковый радиотюнер -R190- (с ноября 2008 года) |
| 21 |
10 |
ТВ-тюнер -R78- (до октября 2008 года) Цифровой спутниковый радиотюнер -R190- (до октября 2008 года) |
| 22 |
7.5 |
Блок управления мультимедийной системы - J650- |
| 23 |
10 5 |
Блок управления вентилятора радиатора - J293- Датчик магнитного поля для компаса -G197- (с мая 2006 года) |
| 24 |
5 10 |
Диагностический интерфейс шин данных - J533- |
| 25 |
- |
Не используется |
| 26 |
10 |
Реле питания Motronic -J271- Блок управления двигателя - J623- |
| 27 |
- |
Не используется |
| 28 |
- |
Не используется |
| 29 |
- |
Не используется |
| 30 |
20 |
Блок управления дополнительного отопителя - J364- |
| 31 |
30 |
Блок управления электродвигателя стеклоочистителя -J400- |
| 32 |
10 |
Электромагнитный клапан ограничения давления наддува - N75- Электромагнитный клапан 1 адсорбера - N80- Клапан рециркуляции наддувочного воздуха - N249- |
| 33 |
15 |
Регулятор давления топлива -N276- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 2 -Z28- |
| 34 |
- |
Не используется |
| 35 |
20 |
Реле для работы в режиме автономного отопителя - J485- |
| 36 |
- |
Не используется |
| 37 |
- |
Не используется |
| 38 |
- |
Не используется |
| 39 |
- |
Не используется |
| 40 |
- |
Не используется |
| 41 |
- |
Не используется |
| 42 |
- |
Не используется |
| 43 |
- |
Не используется |
| 44 |
10 |
Диагностический насос топливной системы - V144- |
| 45 |
10 |
Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- Нагревательный элемент лямбда-зонда 3 ряда цилиндров 1 -Z92- Нагревательный элемент лямбда-зонда 3 ряда цилиндров 2 -Z93- |
| 46 |
10 |
Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- |
| 47 |
40 |
Блок управления бортовой сети -J519- Лампа переднего правого габаритного огня - M3- Лампа левой фары ближнего света - M29- Лампа левой фары дальнего света - M30- Лампа левого заднего габаритного огня -M4- (наружное кольцо) Лампа правого заднего габаритного огня -M2- (внутреннее кольцо) |
| 48 |
40 |
Блок управления бортовой сети -J519- Лампа переднего левого габаритного огня - M1- Лампа правой фары ближнего света - M31- Лампа правой фары дальнего света - M32- Лампа правого заднего габаритного огня -M2- (наружное кольцо) Лампа левого заднего габаритного огня -M4- (внутреннее кольцо) |
| 49 |
50 |
Блок управления бортовой сети -J519- (питание клеммы 15) |
| 50 |
60 |
Реле зарядки второй АКБ -J713- |
| 51 |
- |
Не используется |
| 52 |
60 |
Нагревательный элемент ветрового стекла -Z2- |
| 53 |
50 |
Блок управления бортовой сети -J519- (питание клеммы 75) Блок предохранителей слева (SC40 - SC42, SD39) |
| 54 |
- |
Не используется |
Блок предохранителей B -SB- на коммутационном блоке Low, в моторном отсеке слева, с 05.2005
| № |
А |
Назначение |
| 1 |
7.5 |
Блок управления мультимедийной системы - J650- |
| 2 |
30 |
Блок управления ABS - J104- |
| 3 |
20 | Высокочастотный звуковой сигнал - H2- Низкочастотный звуковой сигнал - H7- Блок управления бортовой сети -J519- |
| 4 |
20 25 |
Центральный блок управления системы комфорта -J393- (до апреля 2006 года) Блок управления системы распознавания прицепа -J345- (с мая 2006 года) |
| 5 |
5 | Блок управления для контроля аккумуляторной батареи -J367- Блок управления бортовой сети -J519- |
| 6 |
5 15 |
Блок управления автоматической коробки передач - J217- Блок Mechatronik КП DSG - J743- |
| 7 |
15 20 30 |
Головное устройство - R- Блок управления с дисплеем для ТВ и радионавигационной системы -J506- (Япония) Блок управления с дисплеем радионавигационной системы - J503- Стабилизатор напряжения - J532- |
| 8 |
30 | Блок Mechatronik КП DSG - J743- |
| 9 |
5 |
Блок управления рулевой колонки -J527- |
| 10 |
20 |
Реле топливного насоса -J17- (только а/м с дизельными двигателями) Блок управления свечей накаливания -J179- (только а/м с дизельными двигателями) N...- Катушки зажигания с выходным каскадом (цилиндры 1 - 4) |
| 11 |
5 |
Блок управления в комбинации приборов -J285- (только а/м с системой Старт-стоп) |
| 12 |
5 |
Блок управления электроники управления мобильного телефона -J412- Блок управления выбора антенны -J515- (до апреля 2006 года) Панель управления комплекта для подключения мобильного телефона -E508- (с мая 2006 года) ТВ-тюнер -R78- (с ноября 2008 года) Цифровой спутниковый радиотюнер -R190- (с ноября 2008 года) |
| 13 |
10 | Реле питания Motronic -J271- Реле питания кл. 30 - J317- Блок управления двигателя - J623- |
| 14 |
30 25 |
Блок управления двигателя -J623- (только а/м с дизельными двигателями) Блок управления двигателя -J623- (только для а/м с бензиновыми двигателями) |
| 15 |
10
5 (с 11.06) |
Диагностический интерфейс шин данных - J533- |
| 16 |
5 10 |
Реле насоса вторичного воздуха -J299- Клапан системы рециркуляции ОГ -N18- (только а/м с дизельными двигателями) Электромагнитный клапан ограничения давления наддува - N75- (только а/м с дизельными двигателями) Перепускной клапан турбонагнетателя -N249- (только а/м с дизельными двигателями) Клапан заслонки во впускном коллекторе -N316- Переключающий клапан радиатора системы рециркуляции ОГ - N345- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 2 -Z28- |
| 17 |
10 40 |
Клапан 1 отключения топливного бака -N361- Клапан 2 отключения топливного бака -N362- Клапан 3 отключения топливного бака -N363- Реле малой мощности нагрева -J359- (с ноября 2006 года) |
| 18 |
5 10 30 |
Реле малой мощности нагрева -J359- (с ноября 2006 года) Реле большой мощности нагрева -J360- (с ноября 2006 года) Насос системы прокачки ОЖ после выключения двигателя -V51- Блок управления системы обогрева восстановителя -J891- |
| 19 |
30 |
Усилитель - R12- Спецавтомобили |
| 20 |
5 10 15 |
Реле дополнительного топливного насоса -J832- Блок управления вентилятора радиатора - J293- (только для а/м с двигателями CBAC) Блок управления свечей накаливания -J179- (только для а/м с двигателями CBAC) Датчик положения педали сцепления - G476- Электромагнитный клапан 1 адсорбера - N80- Клапан 1 системы изменения фаз газораспределения - N205- Клапан рециркуляции наддувочного воздуха - N249- Клапан заслонки во впускном коллекторе -N316- Клапан управления подачей вторичного воздуха -N112- Датчик положения педали сцепления - G476- Регулятор давления топлива -N276- |
| 21 |
20 | Блок управления дополнительного отопителя - J364- |
| 22 |
30 | Блок управления электродвигателя стеклоочистителя -J400- |
| 23 |
5 10 |
Датчик магнитного поля для компаса - G197- Блок управления свечей накаливания - J179- Термостат системы охлаждения двигателя с электронным управлением -F265- Блок управления вентилятора радиатора - J293- Электромагнитный клапан 1 адсорбера - N80- Клапан системы изменения геометрии впускного коллектора -N156- Клапан 1 системы изменения фаз газораспределения - N205- Клапан заслонки во впускном коллекторе -N316- Электродвигатель привода воздушной заслонки/заслонок впускных каналов -V157- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- |
| 24 |
10 (в зависимости от комплектации) 15 (в зависимости от комплектации) |
Блок управления датчика выброса окислов азота -J583- Нагревательный элемент лямбда-зонда - Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- Нагревательный элемент лямбда-зонда 3 после катализатора -Z64- |
| 25 |
40 |
Блок управления бортовой сети -J519- Лампа переднего левого габаритного огня - M1- Лампа правой фары ближнего света - M31- Лампа правой фары дальнего света - M32- Лампа правого заднего габаритного огня -M2- (наружное кольцо) Лампа левого заднего габаритного огня -M4- (внутреннее кольцо) |
| 26 |
40 |
Блок управления бортовой сети -J519- Лампа переднего правого габаритного огня - M3- Лампа левой фары ближнего света - M29- Лампа левой фары дальнего света - M30- Лампа левого заднего габаритного огня -M4- (наружное кольцо) Лампа правого заднего габаритного огня -M2- (внутреннее кольцо) |
| 27 |
60 |
Нагревательный элемент ветрового стекла -Z2- |
| 28 |
40 50 |
Электродвигатель насоса вторичного воздуха - V101- Блок управления свечей накаливания -J179- (только а/м с дизельными двигателями) |
| 29 |
50 |
Блок управления бортовой сети -J519- Реле разгрузки контакта X - J59- |
| 30 |
50 |
Блок управления бортовой сети -J519- |
