2006-2008 Yuejin NJ1080 - предохранители, схемы электрооборудования
Схемы электрооборудования, схема предохранителей Yuejin NJ1080 бортовой грузовик, фургон. Оборудованный дизельным двигателем 3.9 л. (CY4102BZQ или CY4102BZLQ), 4.1 л (YZ4110QA) (год выпуска 2006, 2007, 2008)
Блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Габаритные огни, подсветка номерного знака, подсветка, освещение салона, противотуманный свет |
| 2 | 10 | Габаритные огни, подсветка номерного знака, подсветка, освещение салона |
| 3 | 10 | Аварийная сигнализация |
| 4 | - | - |
| 5 | 10 | Стеклоочиститель и омыватель |
| 6 | 15 | Прикуриватель |
| 7 | 10 | Кондиционер |
| 8 | 10 | Аудиосистема |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | 10 | Счетчик, лампы заднего хода |
| 14 | 10 | Указатели поворота |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | 15 | Стеклоподъемники |
| 20 | 15 | Правая фара |
| 21 | 15 | Левая фара |
| 22 | 15 | Лампы стоп-сигналов, звуковой сигнал |
Основное предохранительное устройство состоит из двух предохранителей на 35 A в жгуте проводов шасси, одного для кондиционера воздуха, а второго – для остального электрооборудования.
- Электродвигатель конденсатора, электродвигатель отопителя
- Замок зажигания, предохранители: 1, 2, 3, 10, 20, 21, 22
Электросхемы
- Основной жгут проводов
- Аудиосистема
- Габаритные огни и ламы стоп-сигналов, подсветка номерного знака
- Звуковой сигнал
- Лампы заднего хода
- Комбинация приборов
- Моторный тормоз
- Передние противотуманные фары, задние противотуманные лампы
- Подсветка комбинации приборов, подсветка магнитолы, подсветка переключателя кондиционера
- Потолочная лампа
- Стеклоочиститель и омыватель
- Стеклоподъемники
- Схема включения зажигания дизельных двигателей
- Указатели поворота, аварийная сигнализация, проблесковый фонарь
- Часы

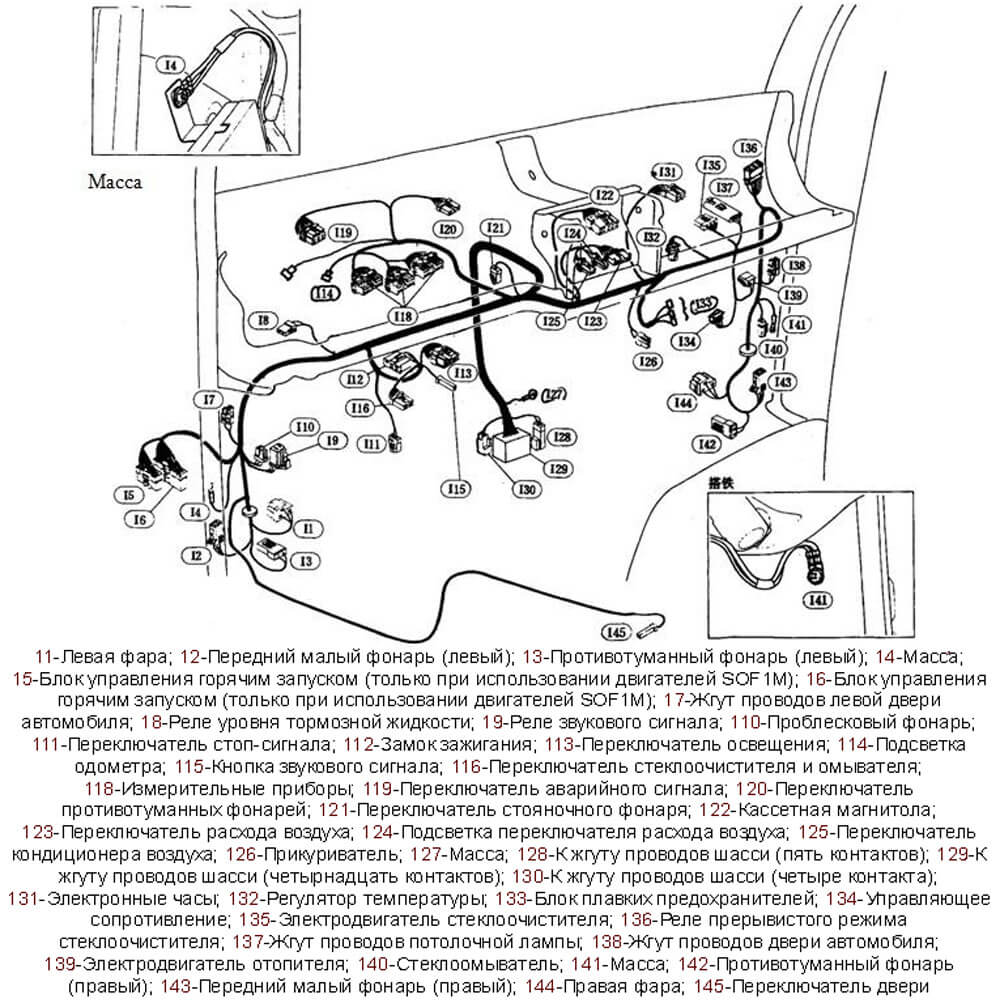

Основной жгут проводов

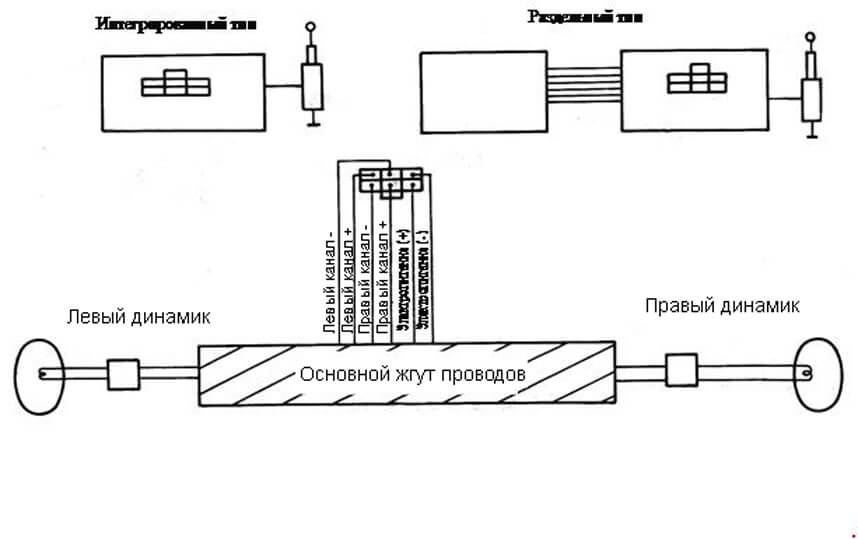

Схема аудиосистемы

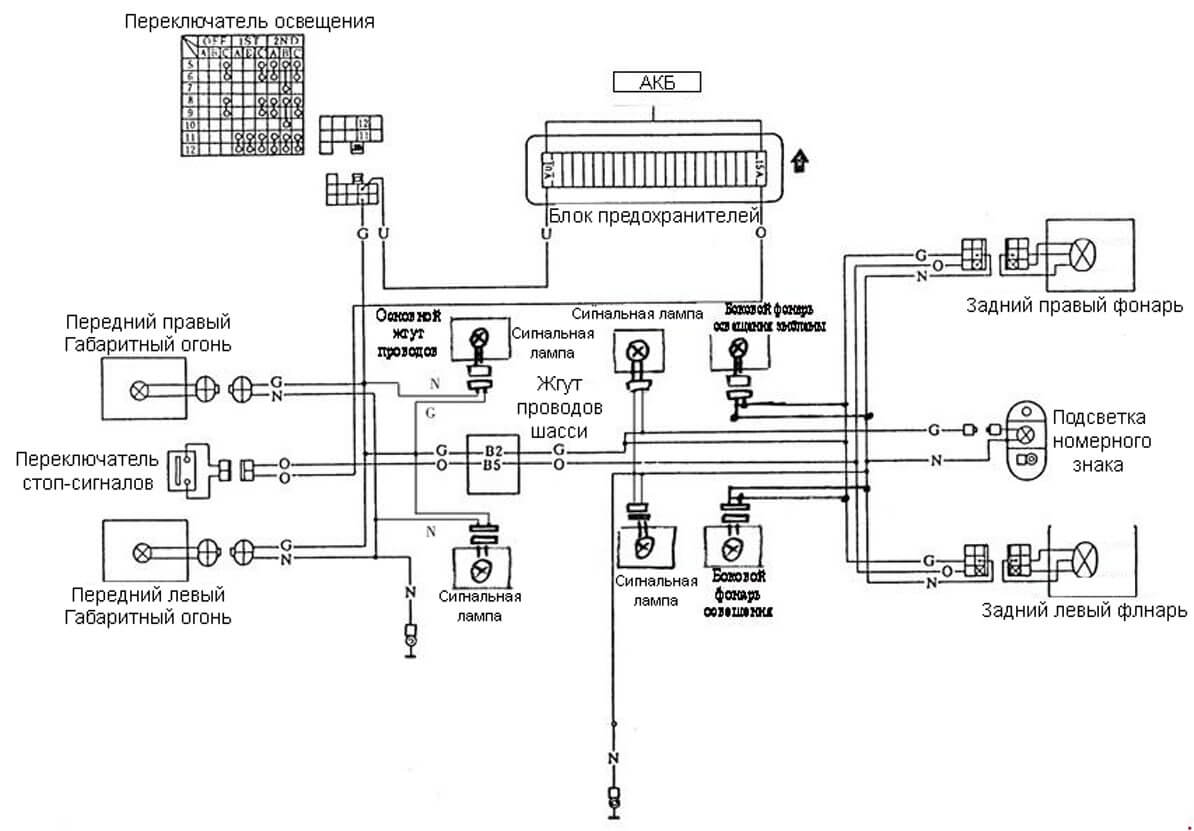

Схема габаритных огней, стоп-сигналов, подсветка номерного знака

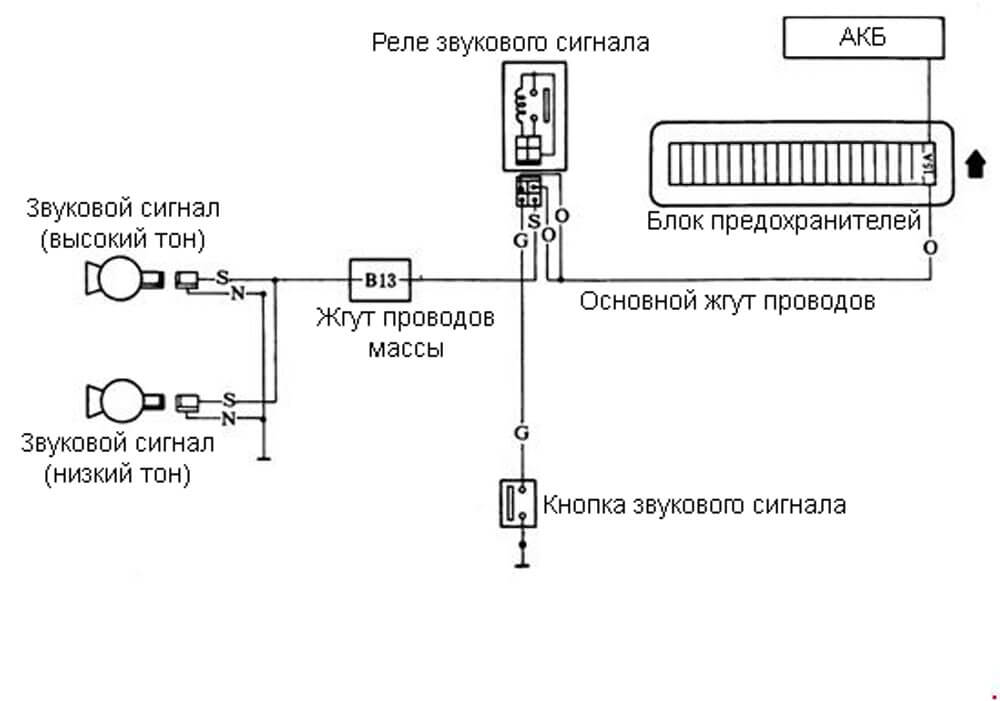

Схема звукового сигнала

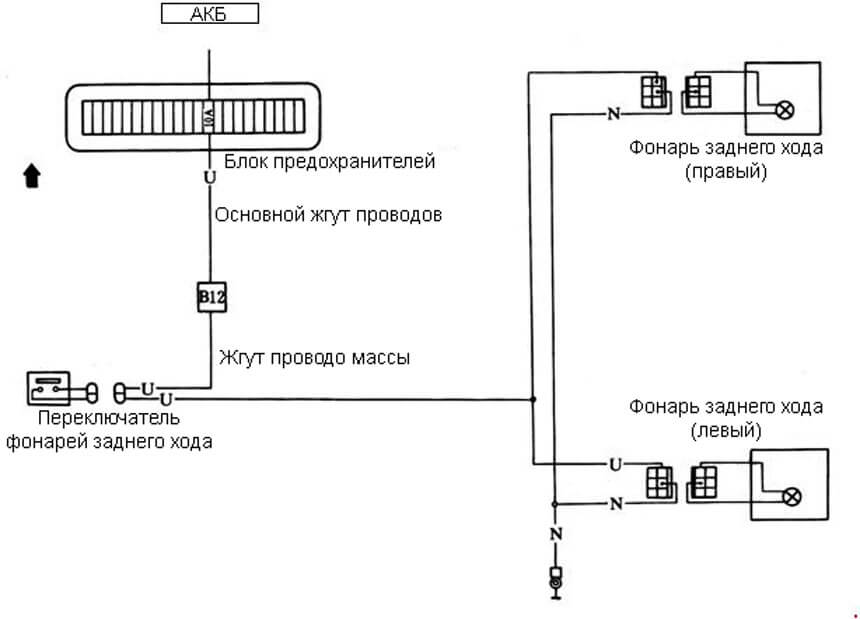

Схема ламп заднего хода

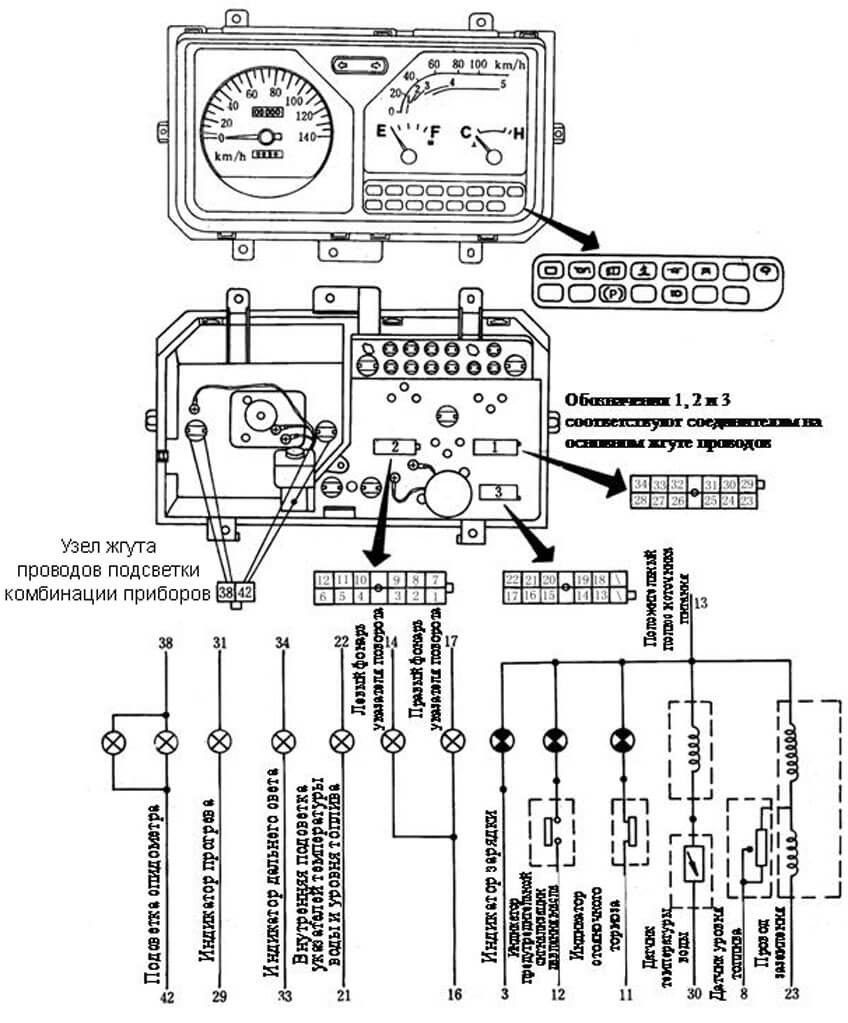

Схема комбинации приборов

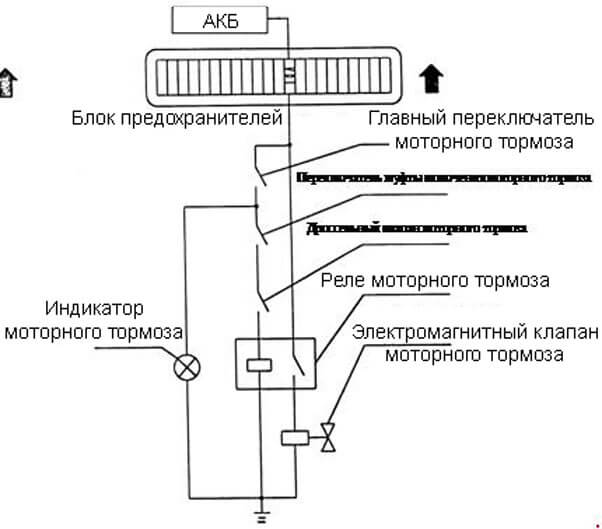

Схема моторного тормоза

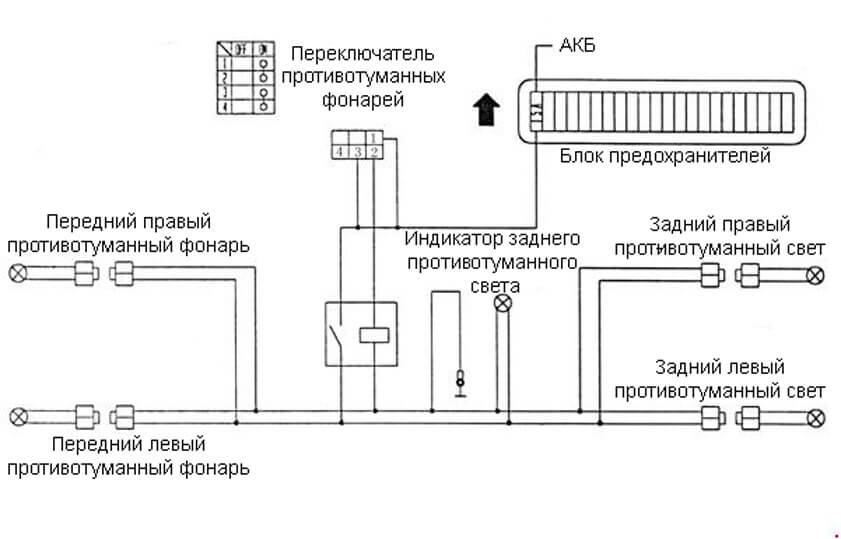

Схема переднего и заднего противотуманного света

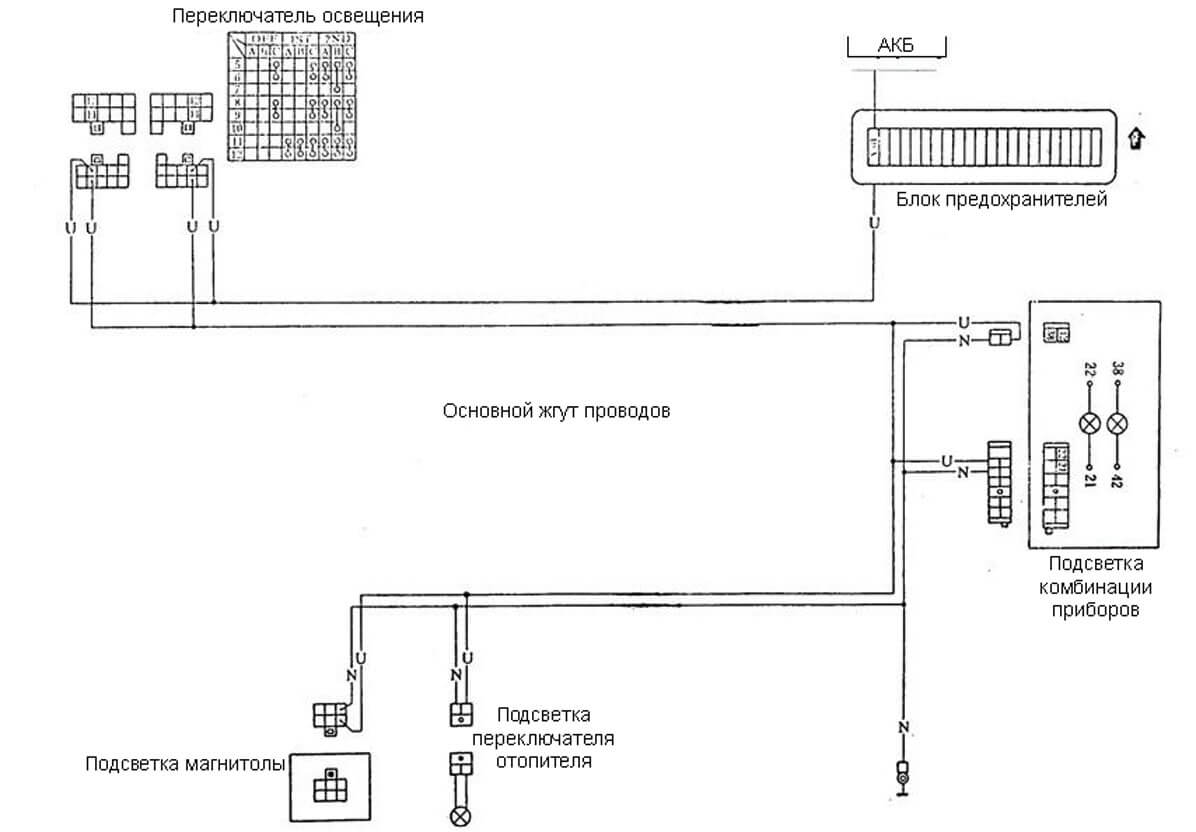

Схема подсветки панели приборов

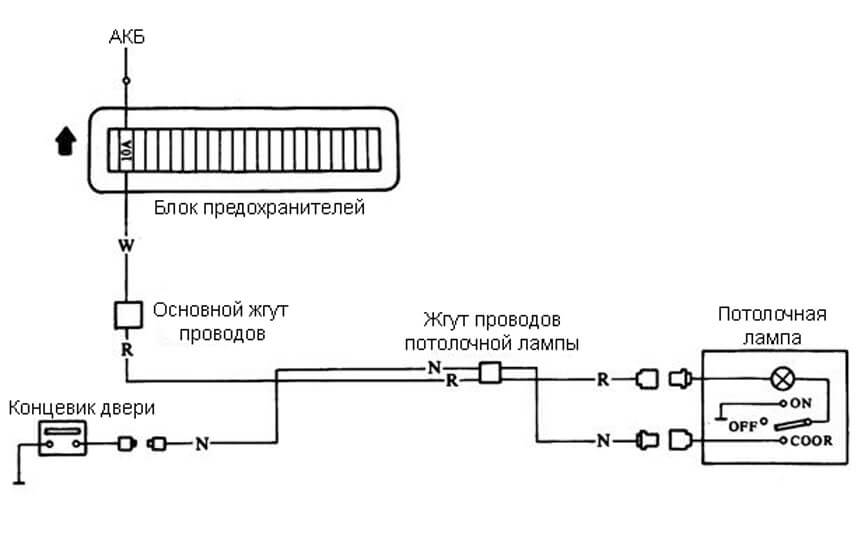

Схема освещения салона

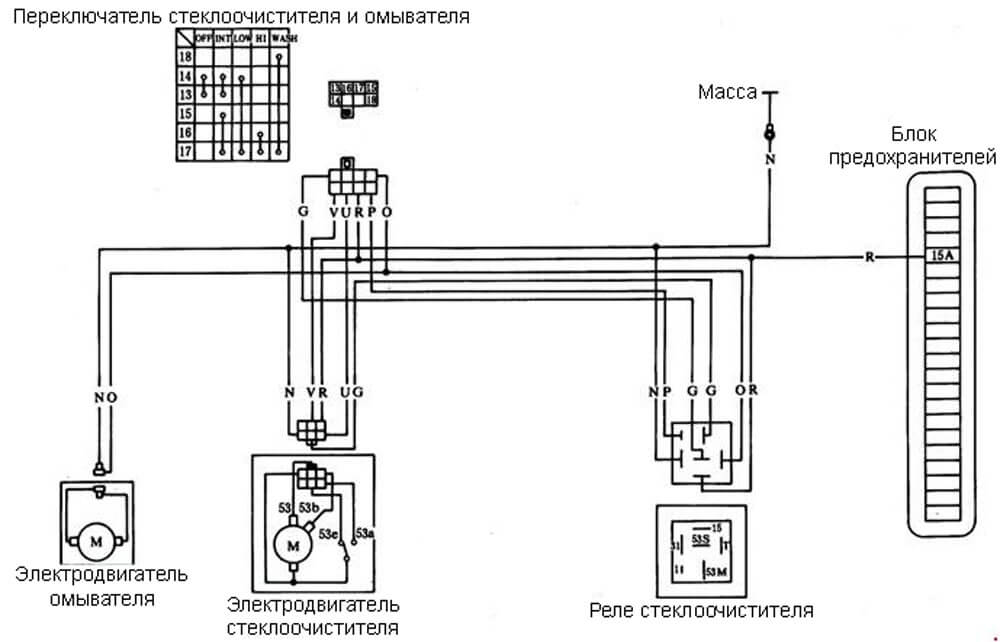

Схема стеклоочистителя и омывателя

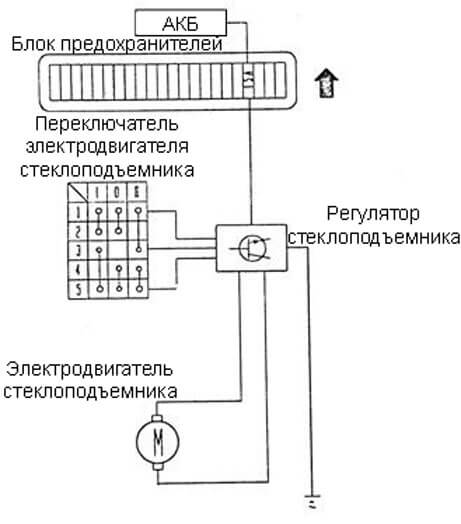

Схема стеклоподъемников

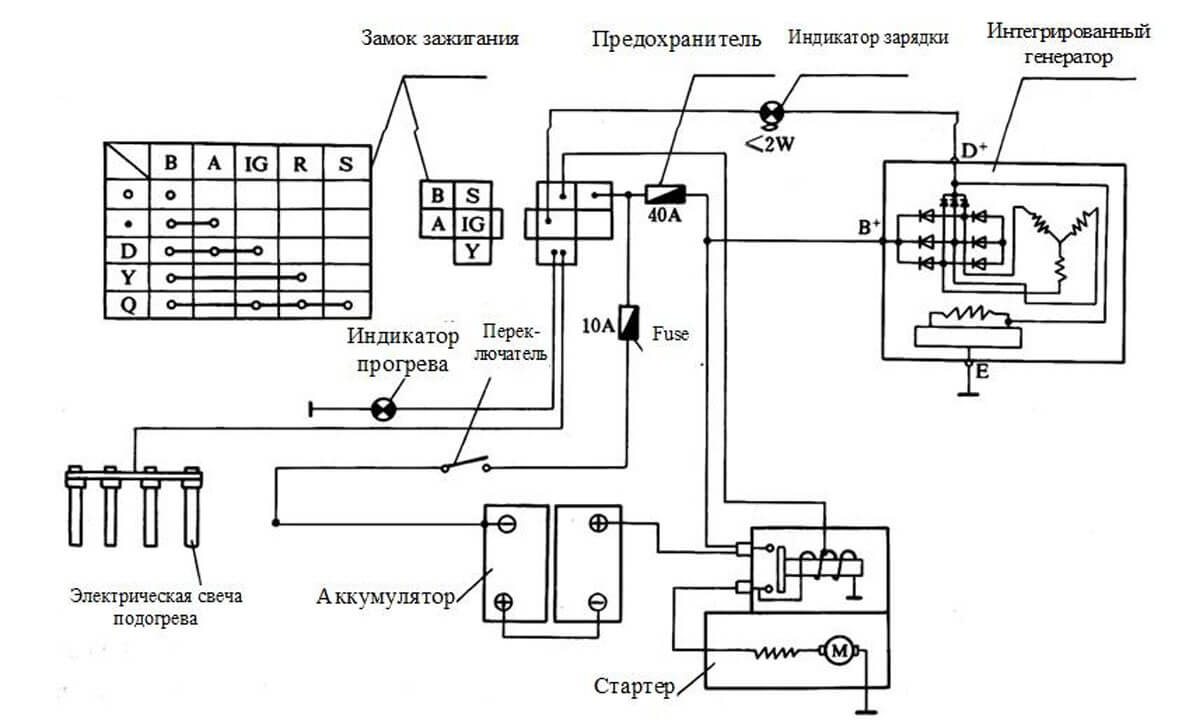

Схема включения зажигания дизельных двигателей

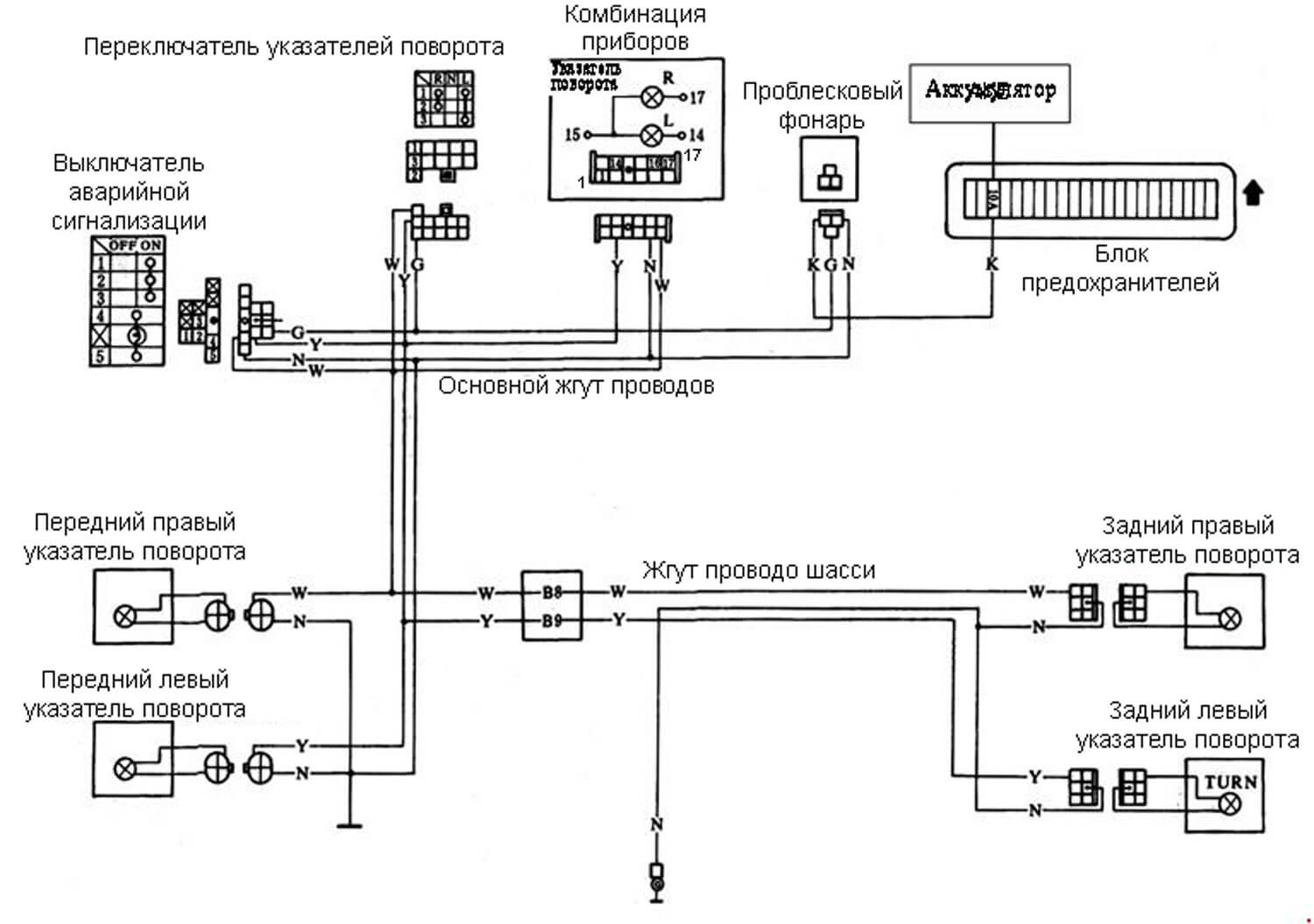

Схема указателей поворота и аварийной сигнализации, проблесковый фонарь

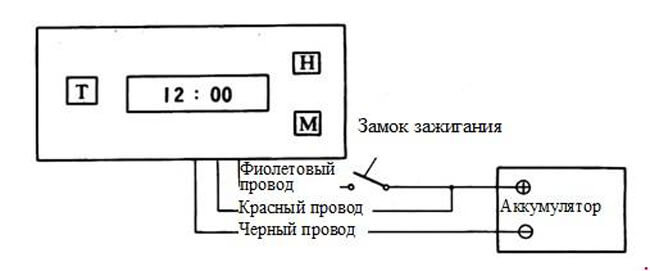

Схема часов
