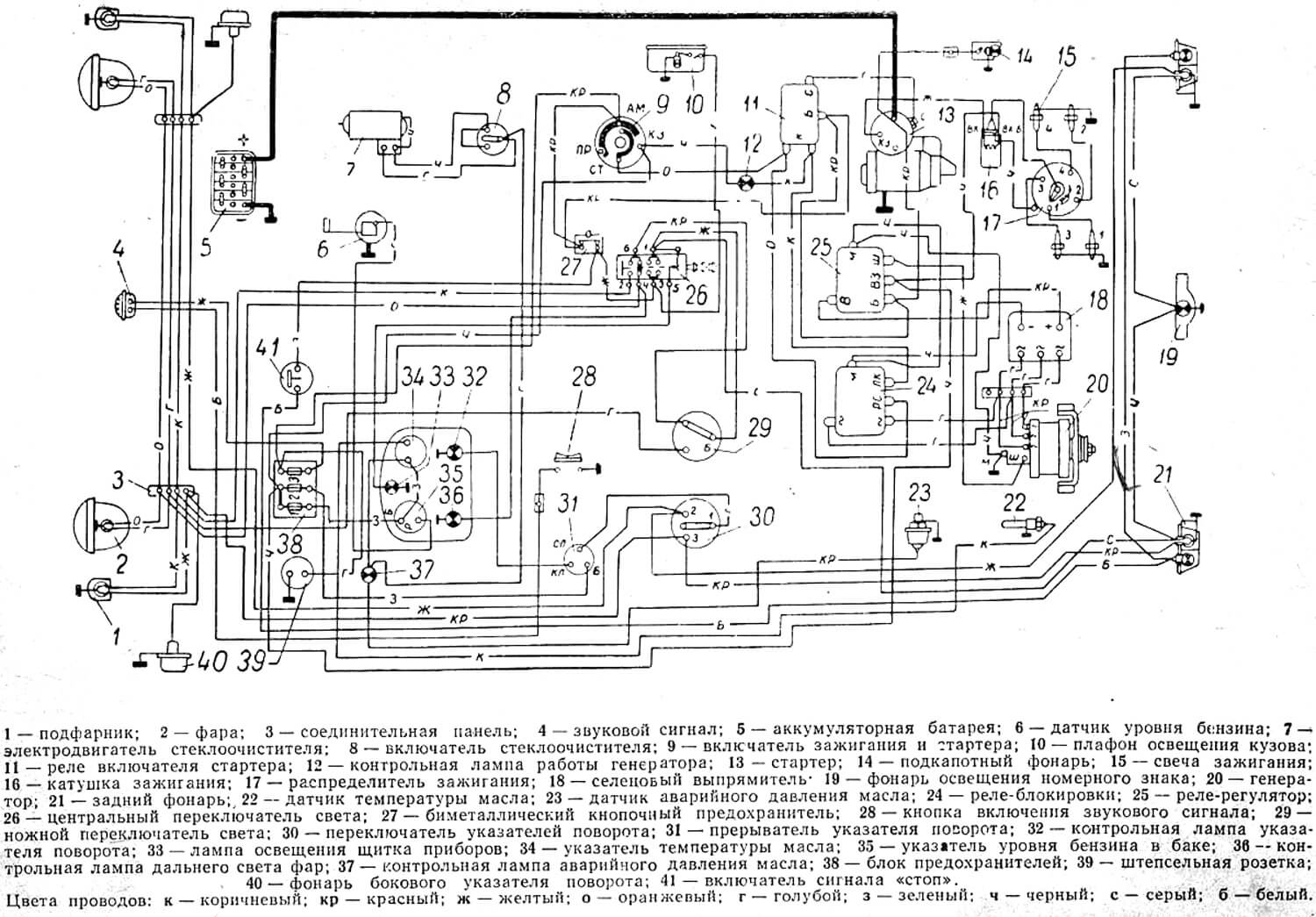

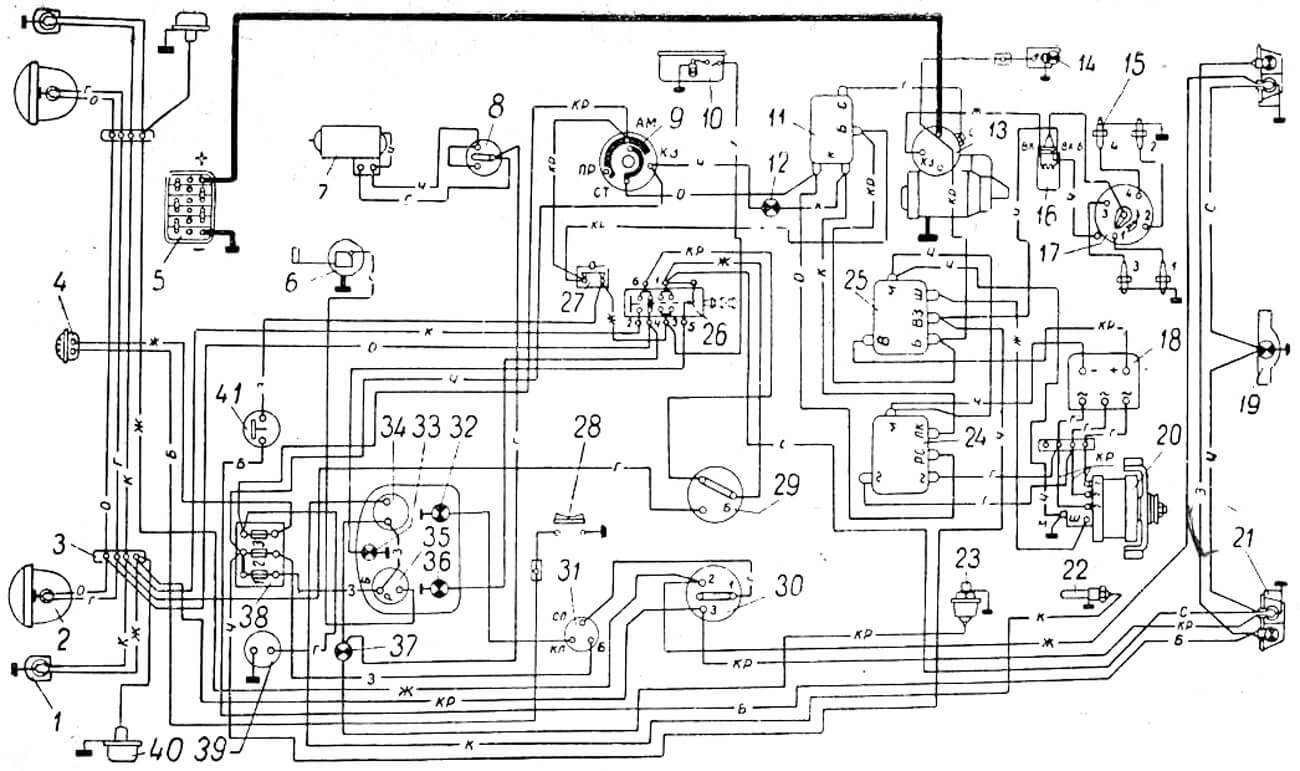

1960-1969 ЗАЗ 965 - схема электрооборудования

Электрооборудование:

1. Подфарник;
2. Фара;
3. Соединительная панель;
4. Звуковой сигнал;
5. Аккумуляторная батарея;
6. Датчик уровня бензина;
7. Электродвигатель стеклоочистителя;
8. Включатель стеклоочистителя;
9. Включатель зажигания и стартера;
10. Плафон освещения кузова;
11. Реле включателя стартера;
12. Контрольная лампа работы генератора;
13. Стартер;
14. Подкапотный фонарь;
15. Свеча зажигания;
16. Катушка зажигания;
17. Распределитель зажигания;
18. Селеновый выпрямитель;
19. Фонарь освещения номерного знака;
20. Генератор;
21. Задний фонарь;
22. Датчик температуры масла;
23. Датчик аварийного давления масла;
24. Реле-блокировки;
25. Реле-регулятор;
26. Центральный переключатель света;
27. Биметаллический кнопочный предохранитель;
28. Кнопка включения звукового сигнала;
29. Ножной переключатель света;
30. Переключатель указателей поворота;
31. Прерыватель указателя поворота;
32. Контрольная лампа указателя поворота;
33. Лампа освещения щитка приборов;
34. Указатель температуры масла;
35. Указатель уровня бензина в баке;
36. Контрольная лампа дальнего света фар;
37. Контрольная лампа аварийного давления масла;
38. Блок предохранителей;
39. Штепсельная розетка;
40. Фонарь бокового указателя поворота;
41. Включатель сигнала «стоп».

Цвета проводов:
      К — Коричневый;
      КР — Красный;
      Ж — желтый;
      О — Оранжевый;
      Г — Голубой;
      З — Зеленый;
      Ч — Черный;
      С — Серый;
      Б — Белый.
