Схема предохранителей ЗАЗ-1102, 1103, 1105 (Таврия, Славута, Дана)

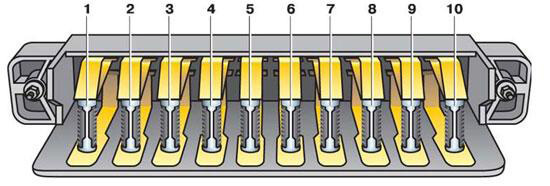

Блок предохранителей старого образца
| № |
А |
Назначение |
| 1 |
16 |
Электродвигатель вентилятора радиатора, реле включения вентилятора и
датчик. Электродвигатель стеклоомывателя ветрового окна,
электродвигатель и стеклоомыватель двери задка (если они установлены) |
| 2 |
8 |
Лампы: задних противотуманных огней; передних и задних габаритных огней;
освещения комбинации приборов; освещения номерного знака |
| 3 |
8 |
Реле включения и контрольная лампа заряда аккумуляторной батареи. Лампа света заднего хода |
| 4 |
8 |
Реле-прерыватель указателей поворотов. Контрольная лампа указателей
поворотов. Указатель уровня топлива. Указатель температуры жидкости в
двигателе. Контрольная лампа недостаточного давления масла. Контрольная
лампа тормозной системы. |
| 5 |
8 |
Ближний свет левой фары |
| 6 |
8 |
Ближний свет правой фары |
| 7 |
8 |
Дальний свет правой фары |
| 8 |
8 |
Дальний свет левой фары |
| 9 |
8 |
Розетка подключения переносной лампы. Плафон внутреннего освещения
салона. Звуковой сигнал. Лампы стоп-сигнала и габаритных огней |
| 10 |
8 |
Реле-прерыватель указателей поворотов и аварийной сигнализации.
Контрольная лампа указателей поворотов. Лампы указателей поворотов |
| 11 |
16 |
Электродвигатель отопителя (висячий отдельно) |
Блок предохранителей на автомобиле ЗАЗ 110206
| № |
А |
Назначение |
| Верхний ряд предохранителей (нумерация слева направо) | ||
| 1 | 7.5 | Ближний свет правой фары |
| 2 | 10 | Ближний свет левой фары, задний противотуманный |
| 3 | 7.5 | Дальний свет правой фары, контрольная лампа дальнего света в комбинации приборов. |
| 4 | 10 | Дальний свет левой фары, реле противотуманных огней, противотуманный огонь. |
| 5 | 5 | Левый передний и левый задний габаритные огни. Освещение номерного знака в левой задней фаре. Освещение комбинации приборов. |
| 6 | 5 | Правый передний и правый задний габаритные огни, освещение номерного знака в правом заднем фонаре. |
| 7 | 20 | Электродвигатель отопителя. |
| 8 | - | Не задействован. |
| 9 | - | Не задействован. |
| Нижний ряд предохранителей | ||
| 10 | 7.5 | Патрон включения переносной лампы, сигналы "стоп". |
| 11 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации. Контрольные лампы включения аварийной сигнализации и указателей поворота. Лампы указателей поворота |
| 12 | 15 | Электродвигатель вентилятора радиатора, датчик включения вентилятора. |
| 13 | 5 | Плафон салона. |
| 14 | - | Не задействован. |
| 15 | 7.5 | Звуковой сигнал, подкапотная лампа (если установлена). |
| 16 | 7.5 | Лампы света заднего хода. |
| 17 | 7,5 | Реле-прерыватель указателей поворота и аварийной сигнализации. Контрольные лампы включения аварийной сигнализации и указателей поворота. |
| 18 | 7,5 | Насос омывателя ветрового стекла. Указатели уровня топлива, температуры охлаждающем жидкости. Контрольные лампы аварийного давления масла, недостаточного уровня тормозной жидкости. |
Блок предохранителей на автомобиле 3A3 110216
| № |
А |
Назначение |
| Верхний ряд предохранителей (нумерация слева направо) | ||
| 1 | 5 | Лампы освещения комбинации приборов, контрольная лампа выключения наружного освещения на панели приборов. лампа прикуривателя, лампа кнопочного выключателя обогрева стекла двери задка. |
| 2 | 7,5 | Реле-прерыватель и лампы указателей поворота. Выключатель и реле обогрева стекла двери задка. |
| 3 | 7,5 | Лампы света заднего хода, реле контрольной лампы стояночного тормоза, реле заряда. Контрольные приборы: вольтметр, указатель температуры, указатель уровня топлива. Контрольные лампы сигнала "стоп", уровня масла, уровня охлаждающей жидкости, давления масла, уровня тормозной жидкости, ручного тормоза, остатка топлива, разряда аккумуляторной батареи. Датчики: уровня охлаждающей жидкости, аварийного давления масла, уровня масла. |
| 4 | 7.5 | Звуковой сигнал, подкапотная лампа (если установлена). |
| 5 | 15 | Реле обогрева стекла двери задка, штепсельная розетка. |
| 6 |
15 | Плафон салона, прикуриватель. |
| 7 | 15 | Электродвигатель вентилятора радиатора, датчик включения вентилятора радиатора. |
| 8 | 10 | Аварийная сигнализация (кнопка включения, лампы указателей поворотов, повторители обоих бортов, контрольные лампы в комбинации приборов, реле-прерыватель). |
| 9 | 7.5 | Лампы сигнала торможения, дополнительный сигнал торможения. плафон освещения багажника. |
| Нижний ряд предохранителей | ||
| 10 | - | Не задействован. |
| 11 | 7.5 | Моторедуктор стеклоочистителя двери задка и насос стеклоомывателя двери задка, лампы задних противотуманных огней и контрольная лампа противотуманных огней. |
| 12 | 20 | Электродвигатель отопителя. |
| 13 | 5 | Лампы правых передних и задних габаритных огней. |
| 14 | 5 | Лампы левых передних и задних габаритных огней, лампы освещения кнопки света фар и кнопки задних противотуманных огней. |
| 15 | 7.5 | Лампа дальнего света правой фары и контрольная лампа дальнего света. |
| 16 | 7.5 | Лампа дальнего света левой фары. |
| 17 | 7.5 | Лампа ближнего света правой фары. |
| 18 | 7.5 | Лампа ближнего света левой фары. |
В блоке предохранителей автомобилей с панелью приборов "Люкс"
(11021-5325016-10) на предохранитель №10 может быть подведено
положительное напряжение от клеммы 30/1 замка зажигания для подключения
жгута передних противотуманных фар. От предохранителя №4 может быть
выведен резервный провод с одноконтактной колодкой для подключения жгута
электростеклоподъемников дверей.
Блок предохранителей и реле ЗАЗ-110308
| № |
А |
Назначение |
| 2 |
15 |
Контроллер, реле питания, электробензонасос, форсунки, клапан адсорбера (+ 30 Батарея) |
| 3 |
15 |
Модуль зажигания, контроллер (15 Зажигание 1) |
| Реле |
||
| 1 |
Реле питания |
|
| 4 |
Реле вентилятора радиатора |
|
| 5 |
Реле электробензонасоса |
|
