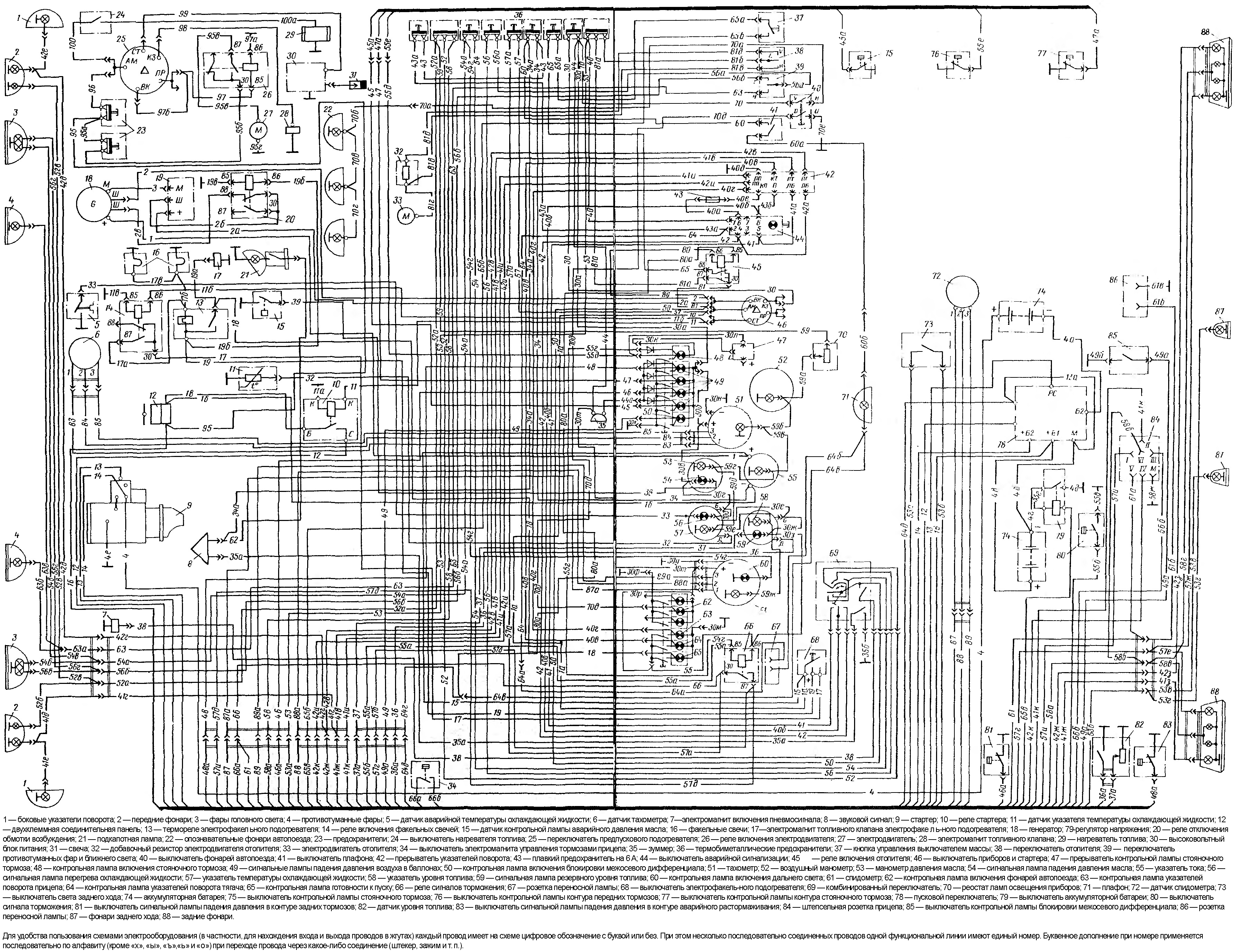

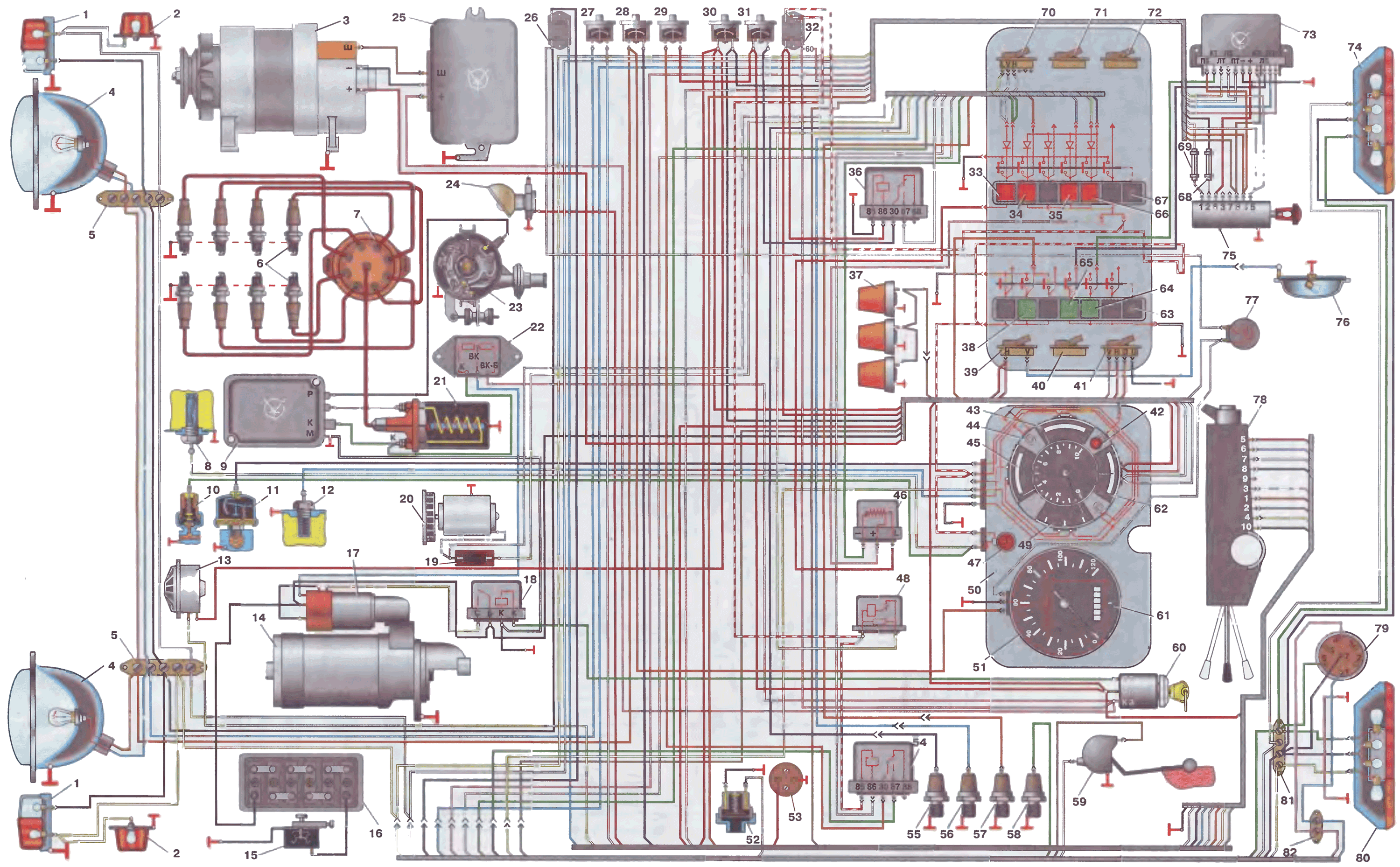

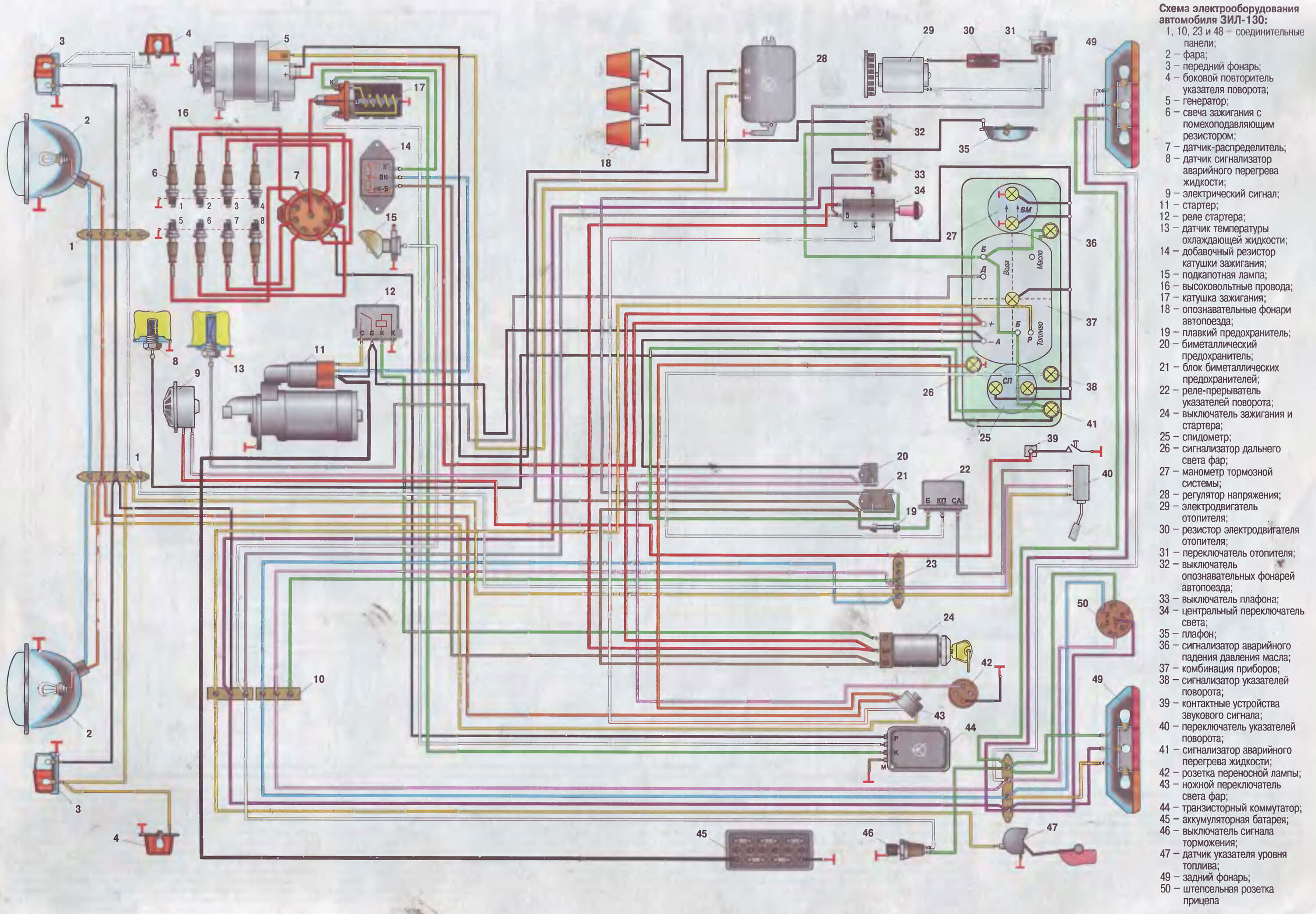

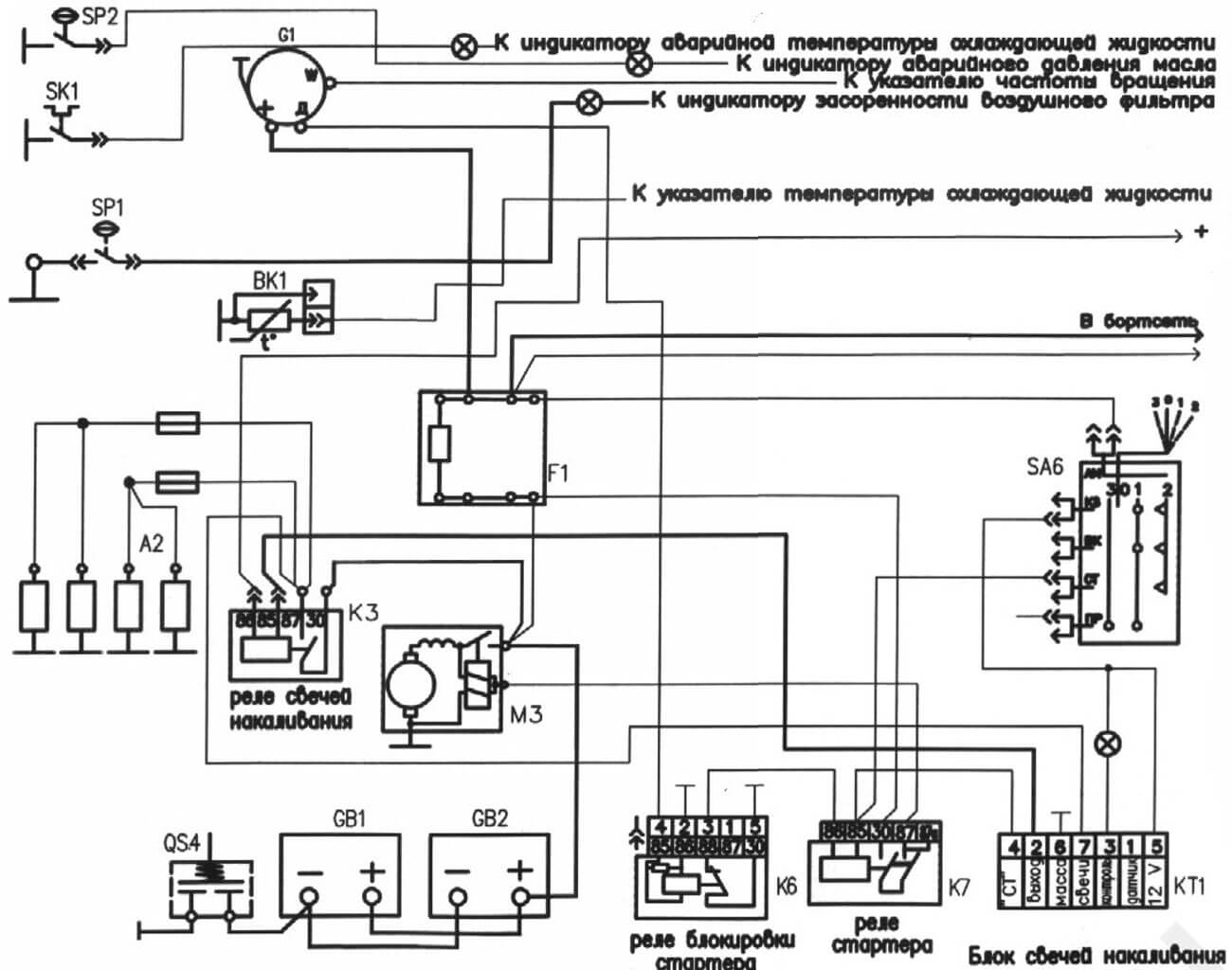

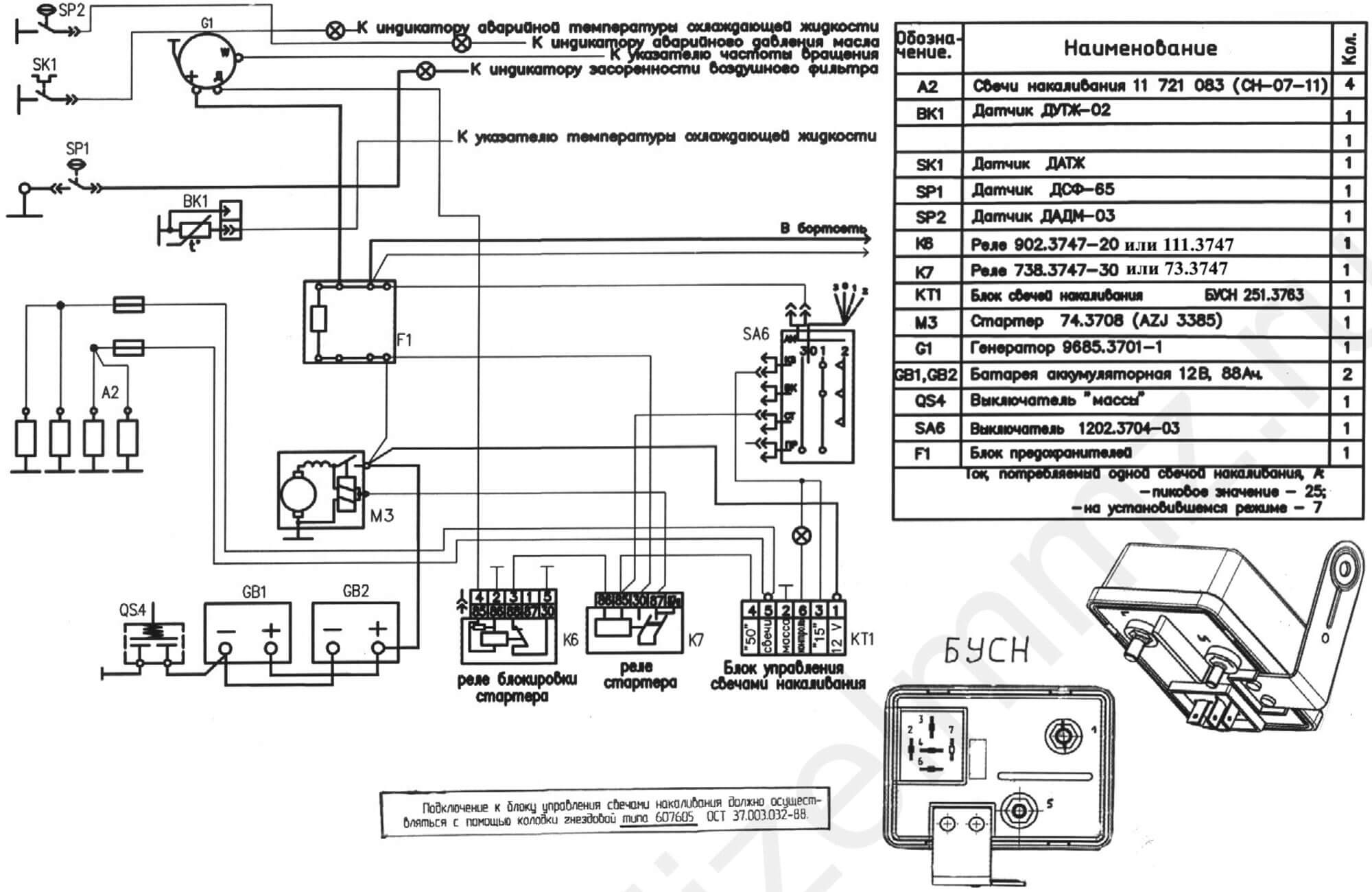

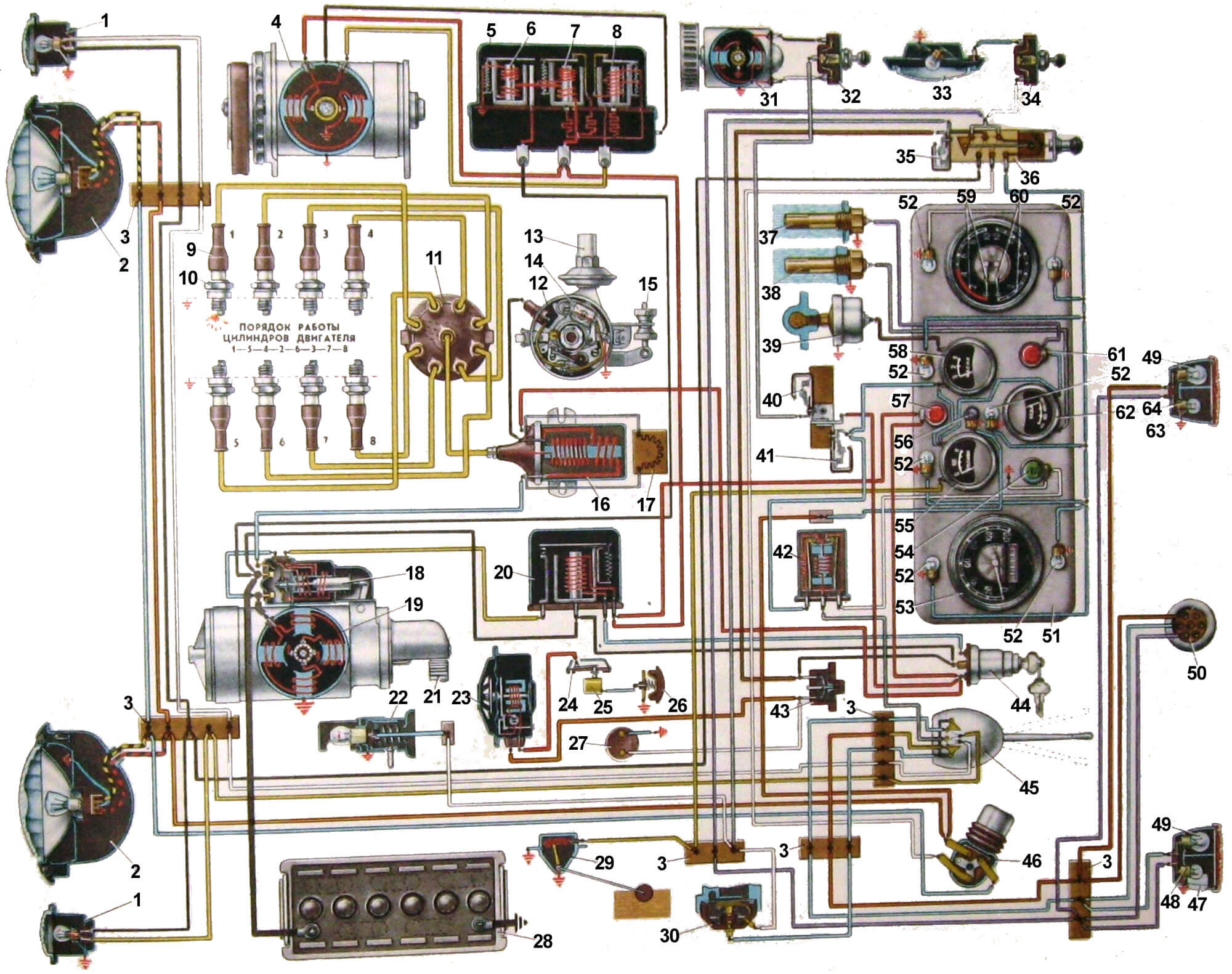

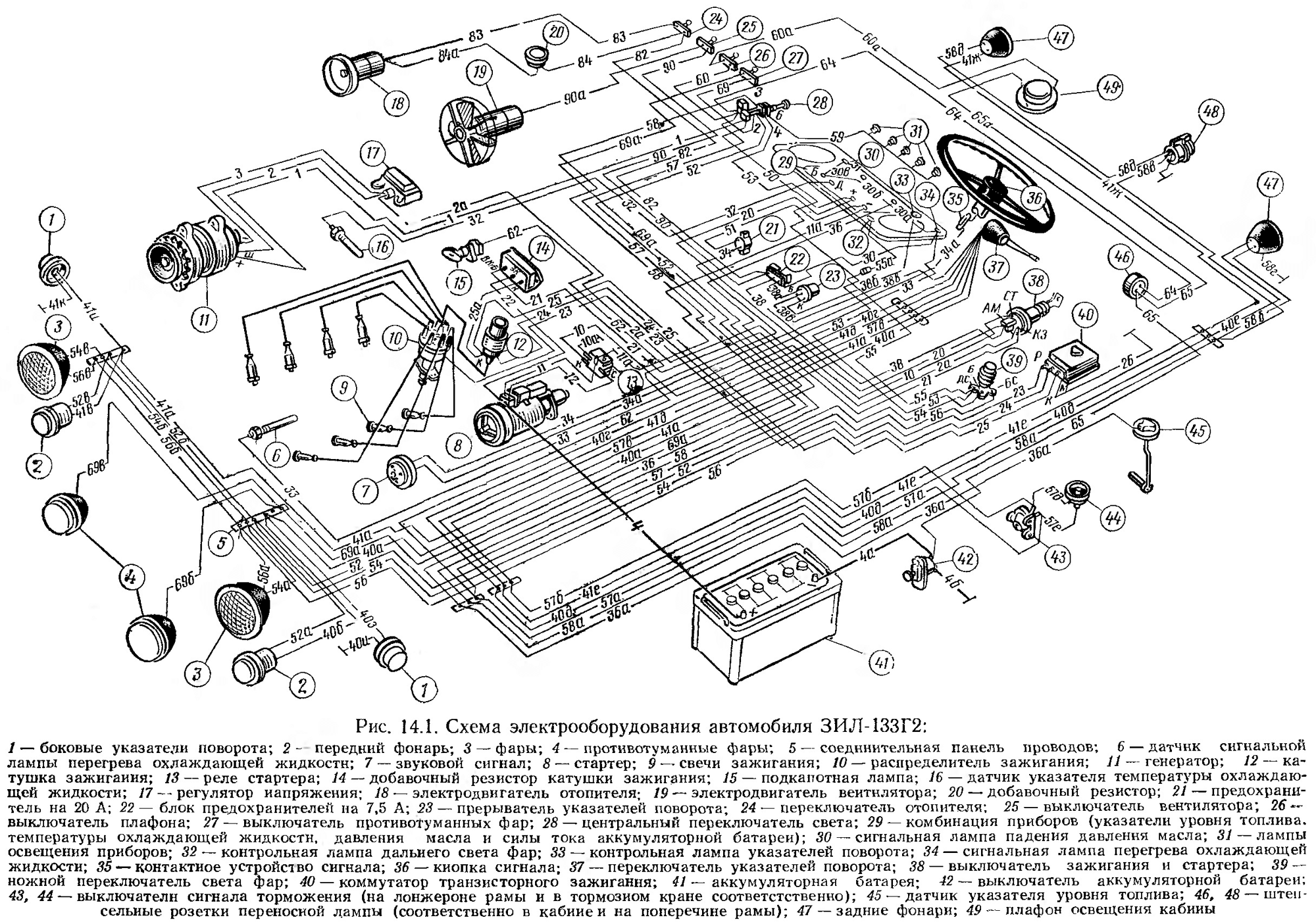

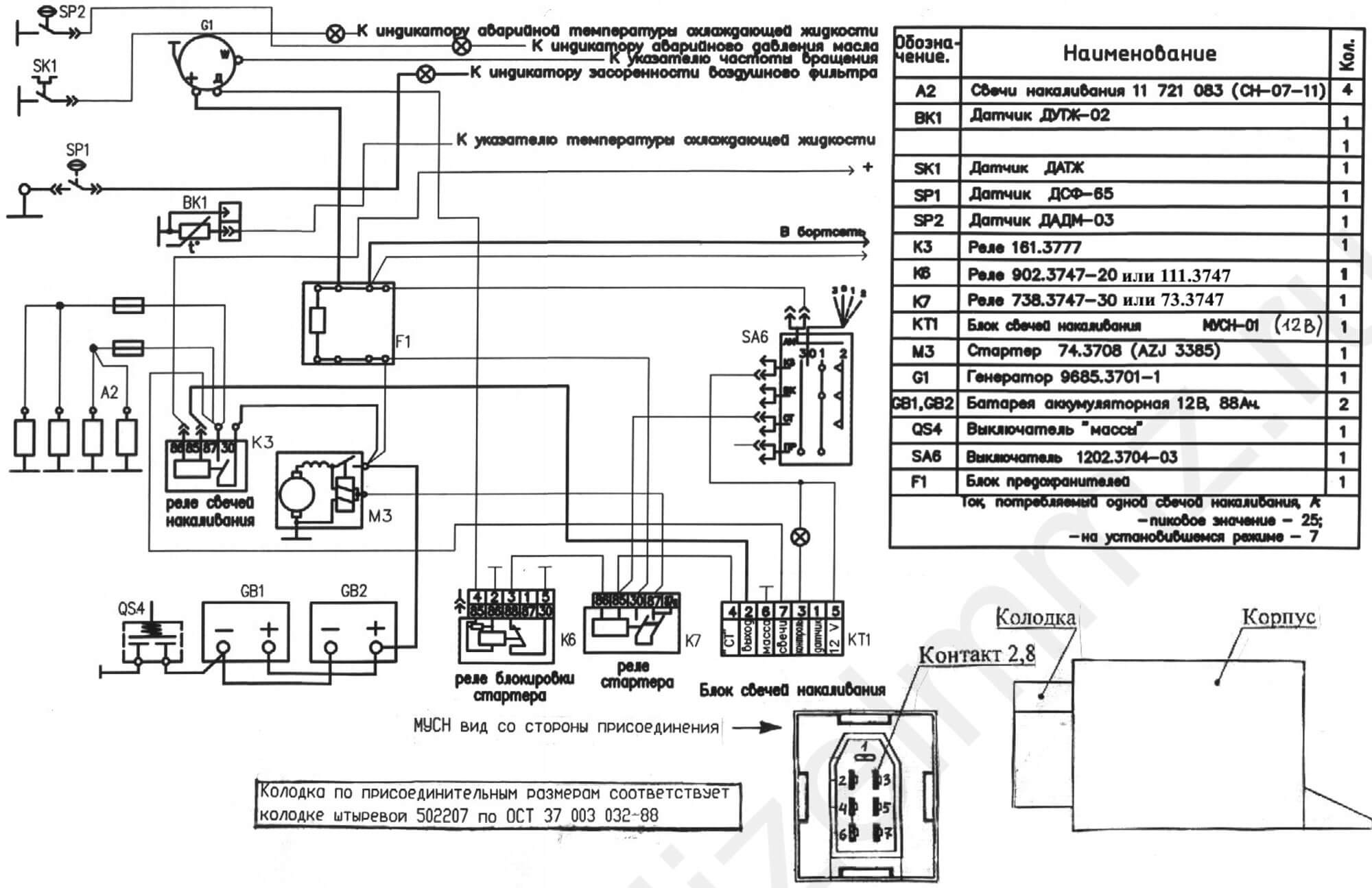

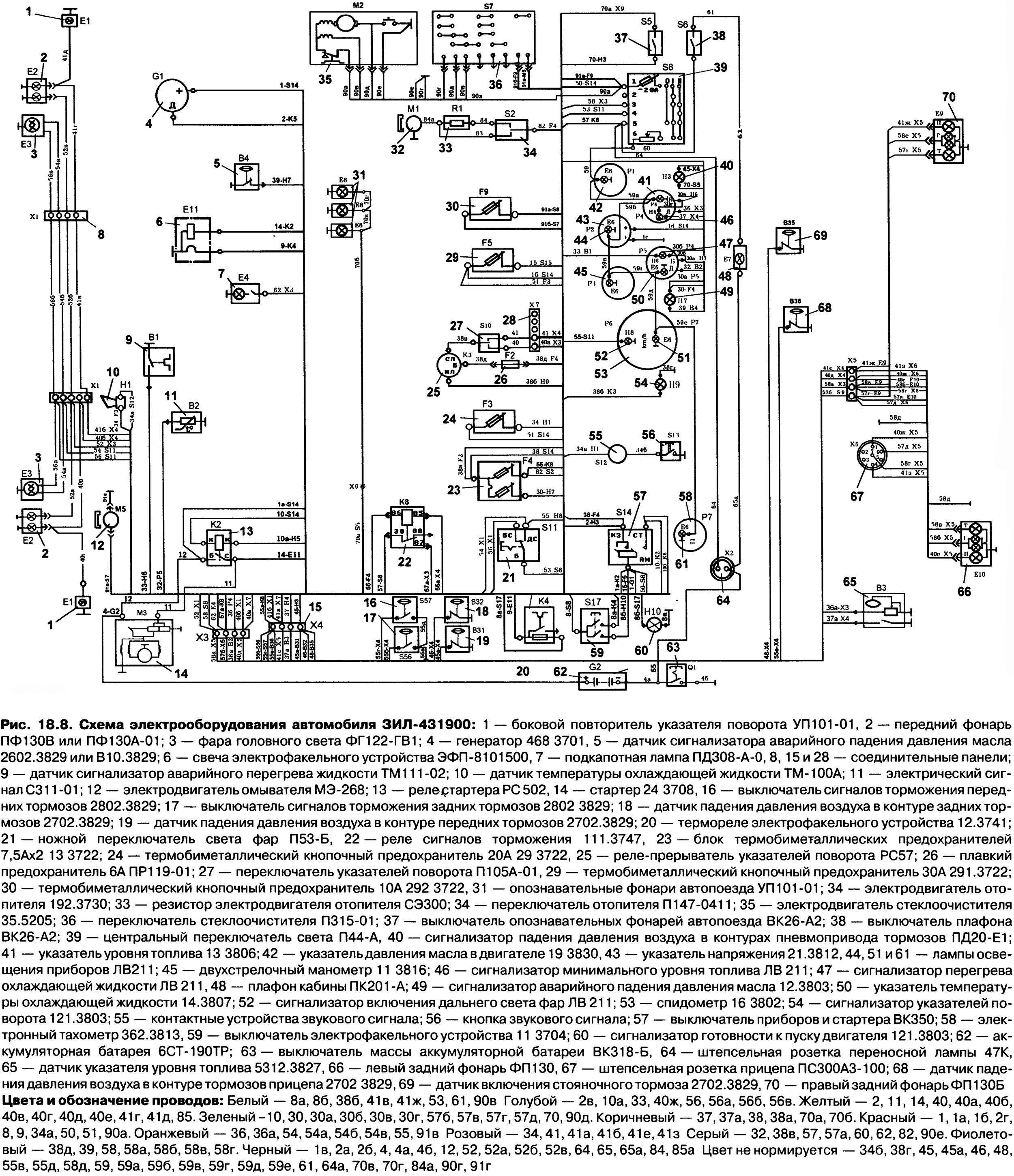

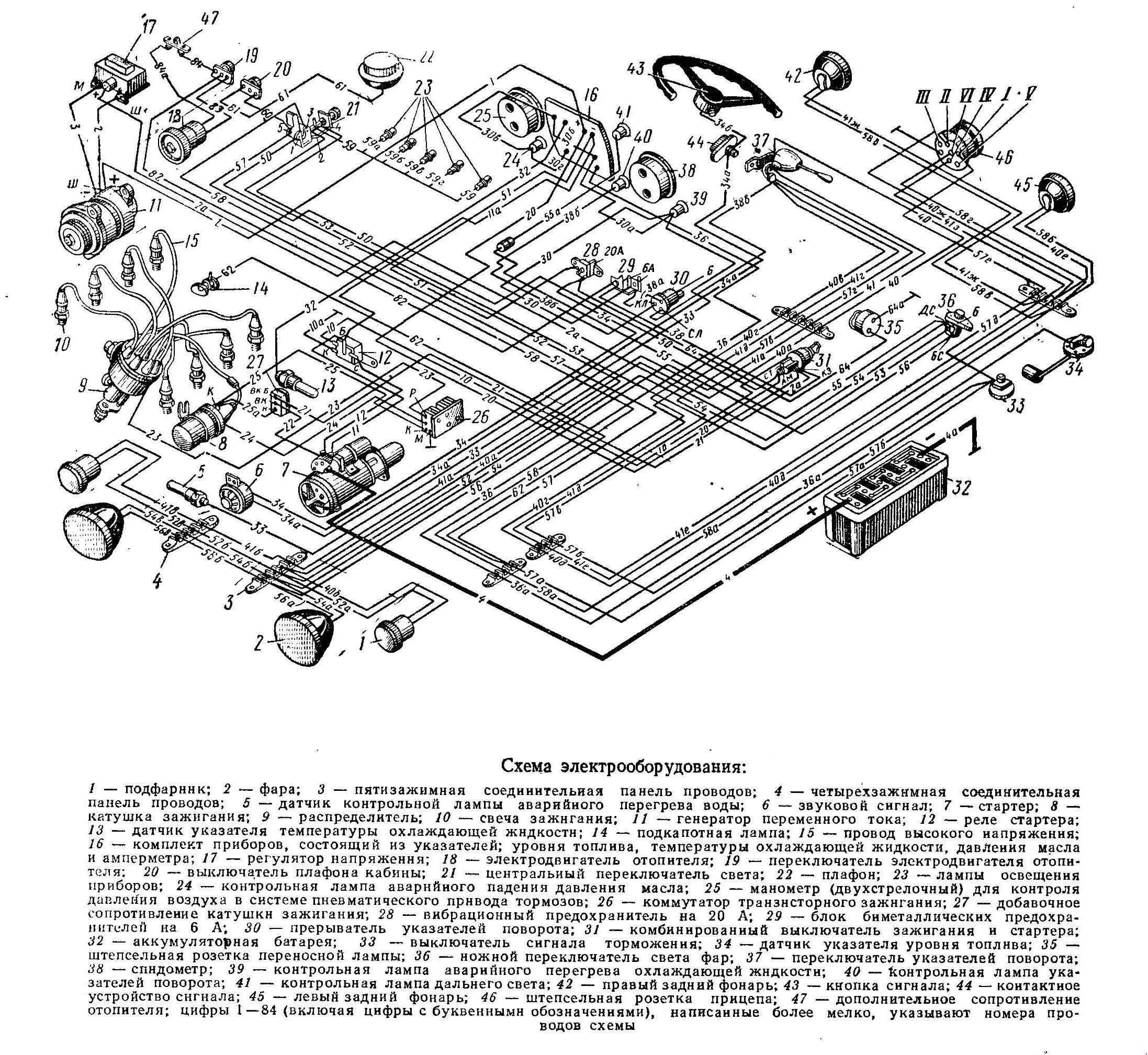

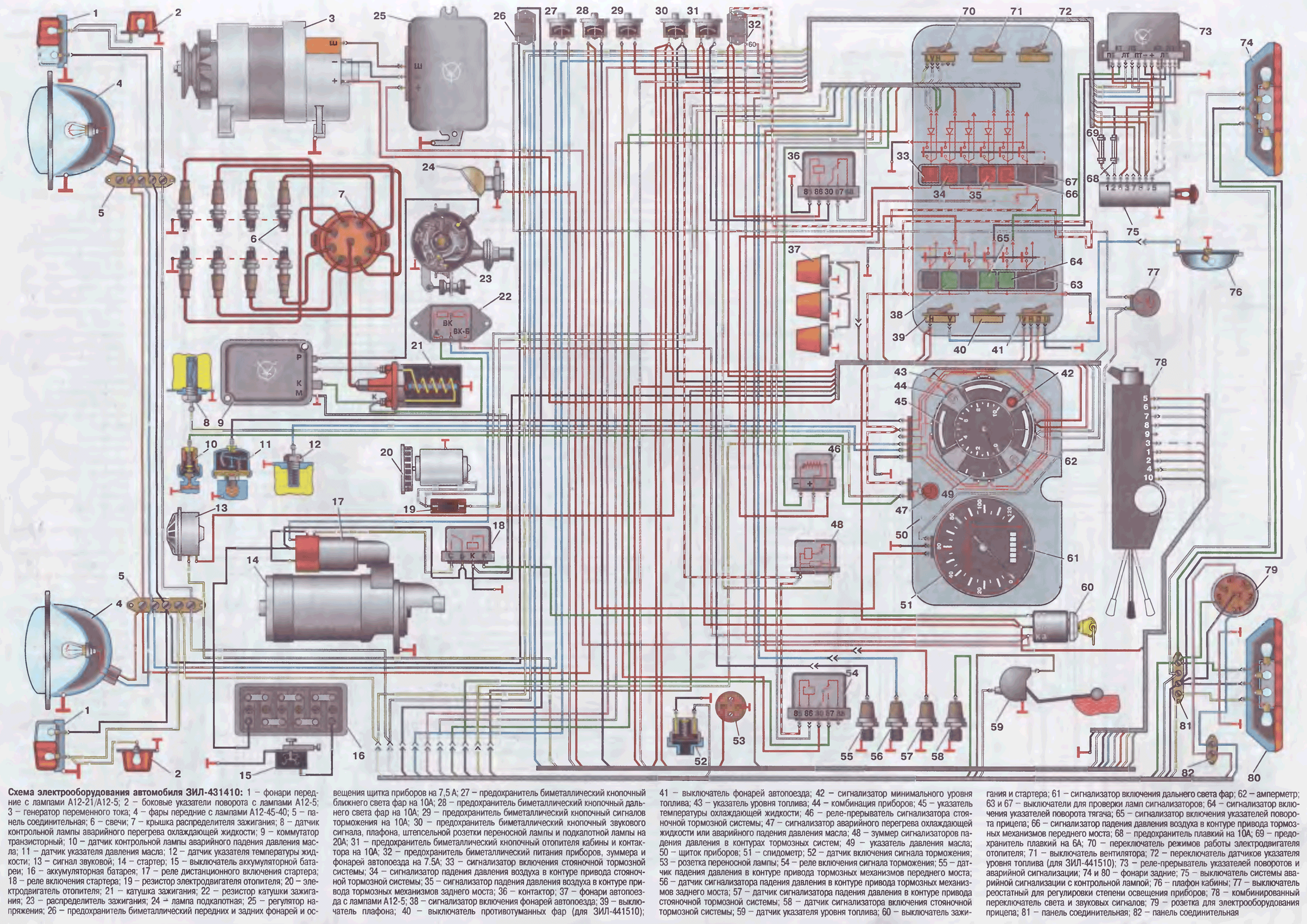

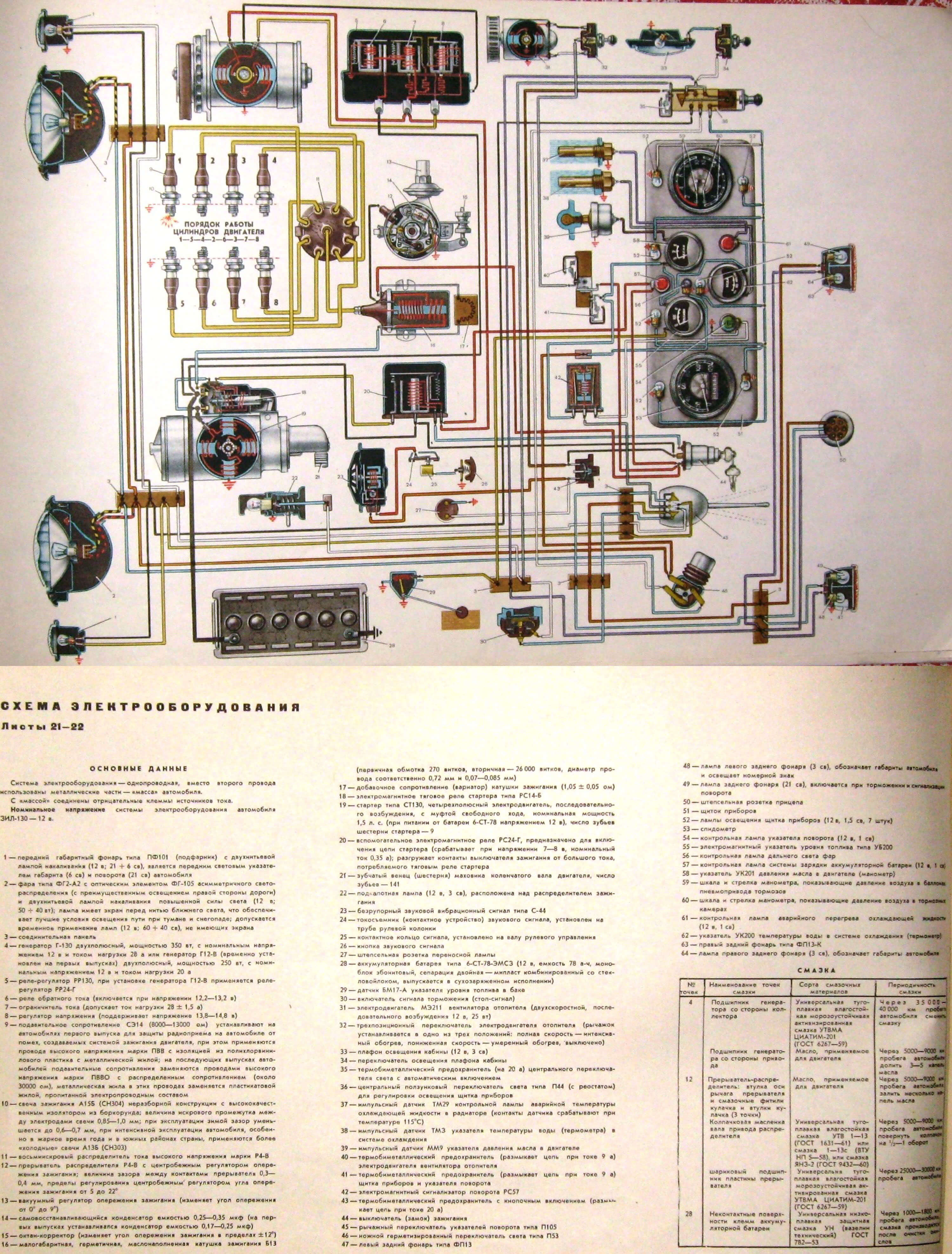

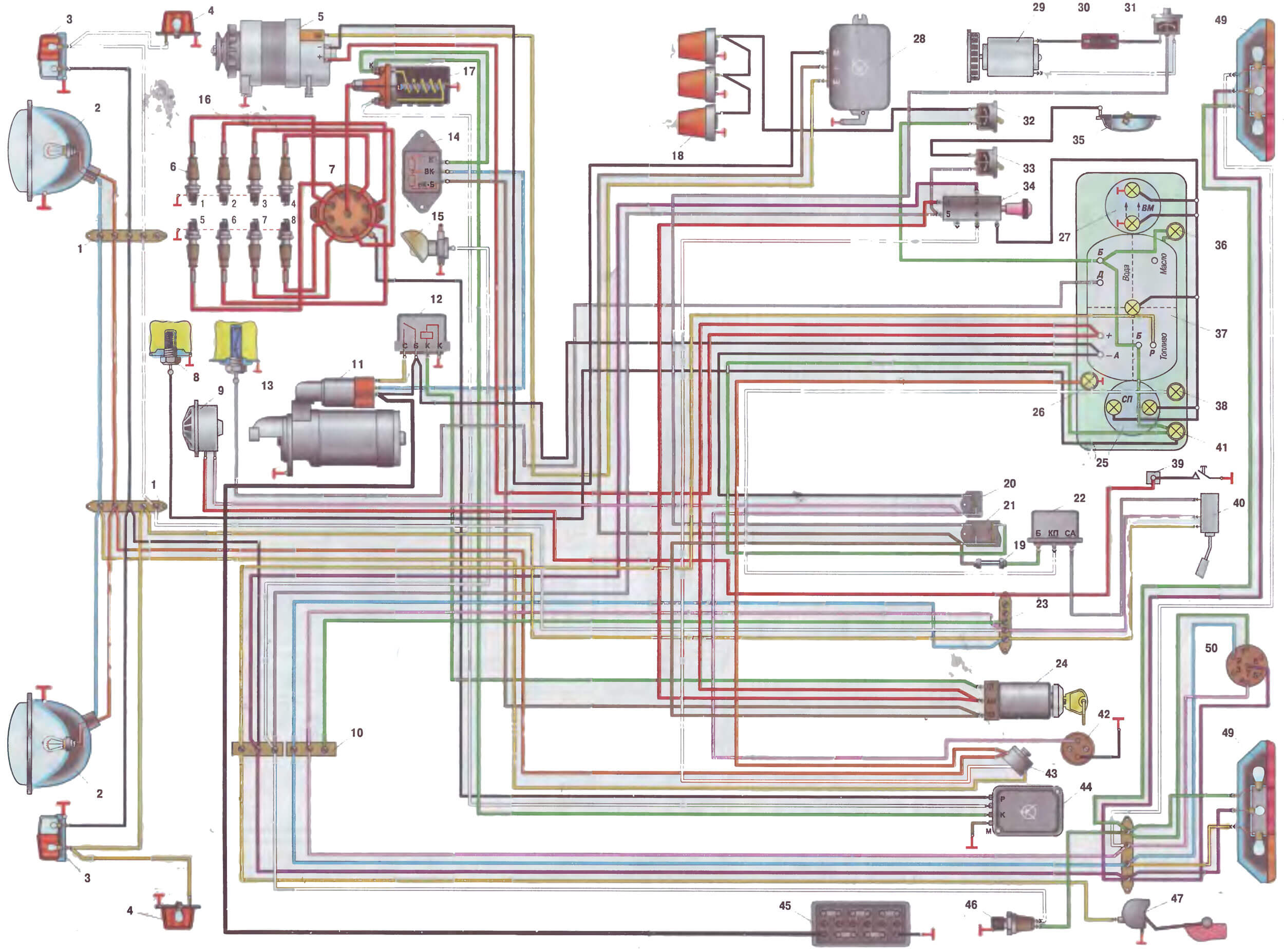

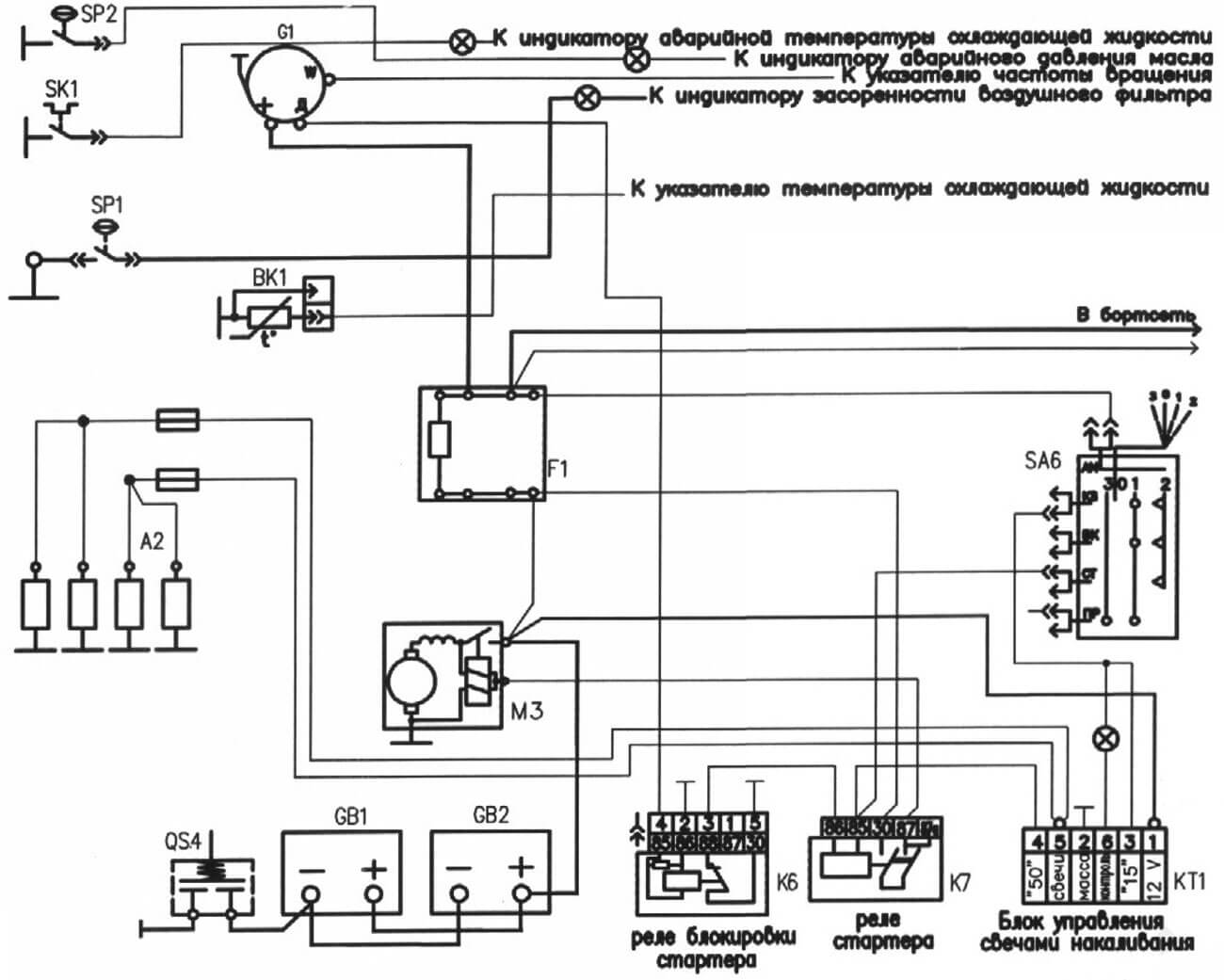

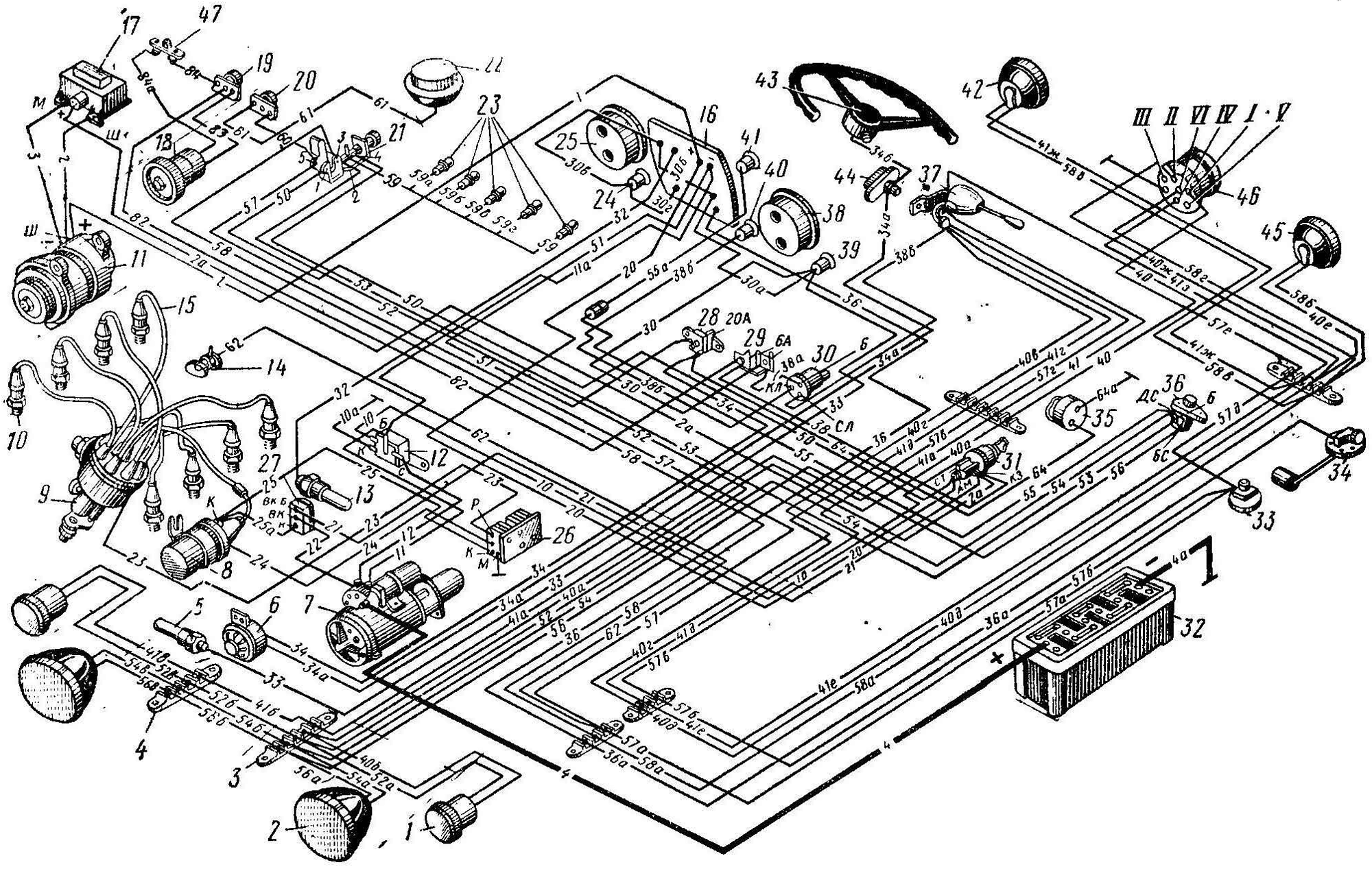

Монтажная схема электрооборудования ЗИЛ-130 (431410)


Монтажная схема электрооборудования ЗИЛ-130 (431410)





  1. Аварийный сигнализатор температуры жидкости в системе
  2. Амперметр
  3. Включатель зажигания
  4. Включатель стоп-сигнала в разрезе_воздушный и жидкосной
  5. Включение реле-регулятора в электрическую цепь
  6. Генератор  постоянного тока
  7. Генератор переменного тока
  8. Катушка зажигания
  9. Лампы и патроны к ним применяемые на автомобиле ЗИЛ-130
  10. Магнитоэлектрический указатель температуры воды
  11. Ножной переключатель света и схемы включения положений
  12. Прерыватель
  13. Регулировка зазора между контактами прерывателя и распределитель
  14. Реле-регулятор РР-130 генераторной установка постоянного тока
  15. Реле-регулятор РР-362 генераторной установки переменного тока
  16. Световой указатель поворота реле и схема подключения
  17. Схема  реле-сигналов
  18. Схема транзисторной системы зажигания
  19. Схема батарейного зажигания
  20. Схема включения стартера
  21. Схема звукового сигнала
  22. Указатель давления масла
  23. Устройство кислотно-свинцовой аккумуляторной батареи
  24. Фара ЗИЛ-130 в разрезе
  25. Центральный переключатель света и схемы переключения положений
  26. Цепь датчика и указателя температуры воды
  27. Цепь датчика и указателя уровня топлива
  28. Электродвигатель отопителя



Монтажная схема электрооборудования ЗИЛ-130 (431410)
