1949-1957 ЗИС-155 - схема электрооборудования

ЗИС 155

Принципиальная схема электрооборудования автобуса ЗИС-155 оборудованный шестицилиндровым бензиновым двигателем ЗИС 124 - рабочим объемом 5.5 л. и мощностью 95 л.с. (1949-1957)

Электросхема автобуса ЗИС 155

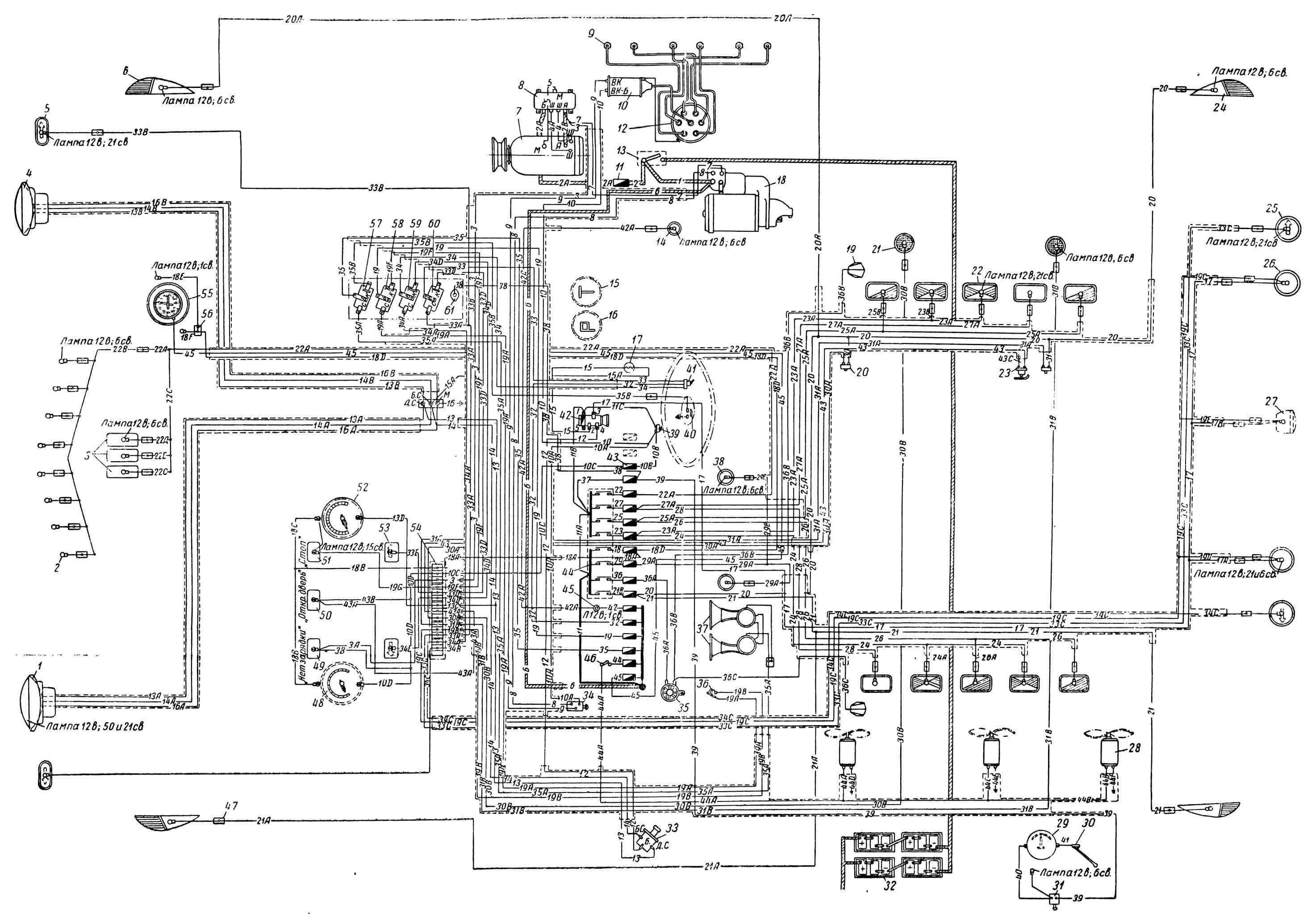

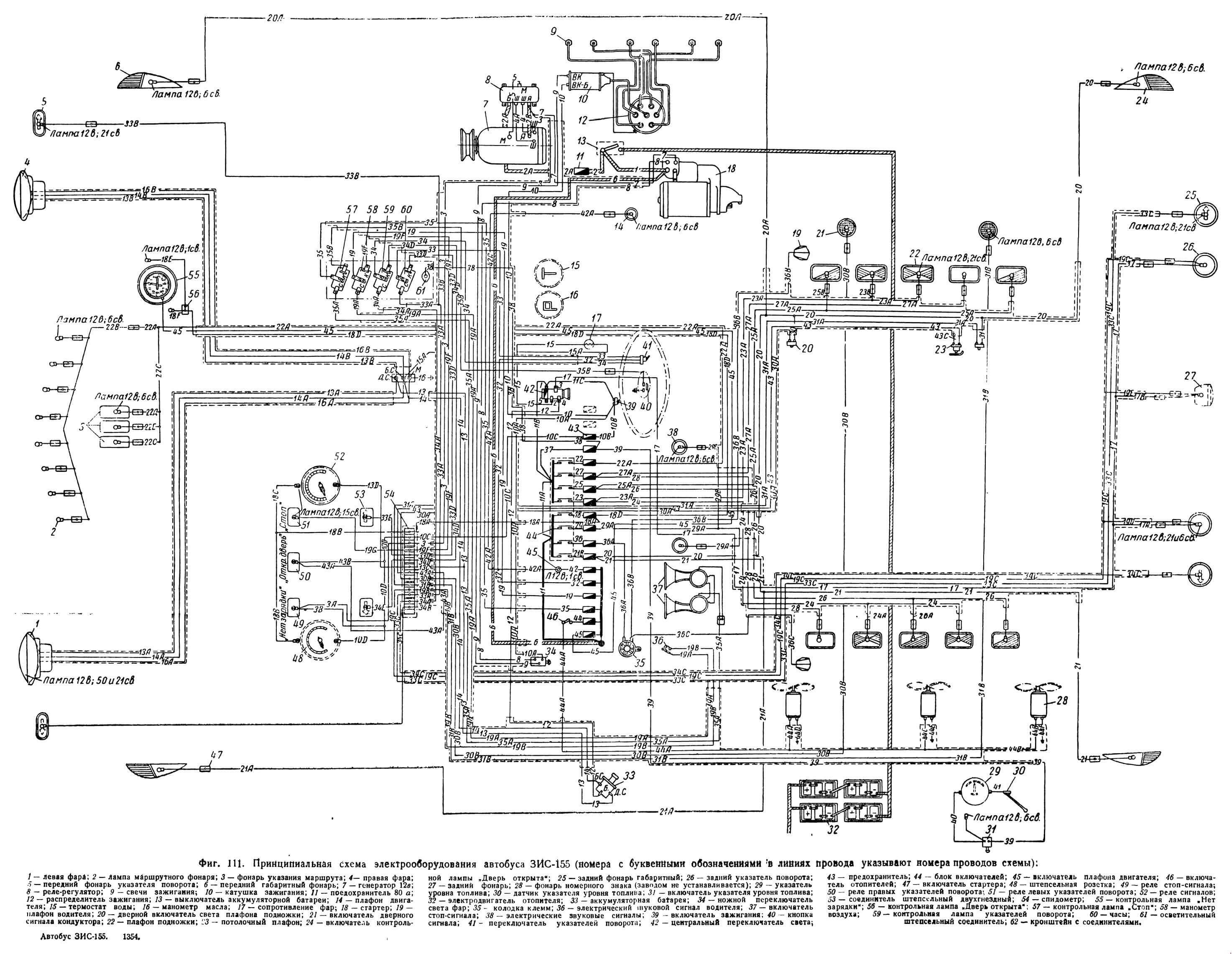

Принципиальная схема электрооборудования автобуса ЗИС-155 (номера с буквенными обозначениями в линиях провода указывают номера проводов схемы):

  1. Левая фара;
  2. Лампа маршрутного фонаря;
  3. Фонарь указания маршрута;
  4. Правая фара;
  5. Передний фонарь указателя поворота;
  6. Передний габаритный фонарь;
  7. Генератор 12в;
  8. Реле-регулятор;
  9. Свечи зажигания;
  10. Катушка зажигания;
  11. Предохранитель 80 а;
  12. Распределитель зажигания;
  13. Выключатель аккумуляторной батареи;
  14. Плафон двигателя;
  15. Термостат воды;
  16. Манометр масла;
  17. Сопротивление фар;
  18. Стартер
  19. Плафон водителя;
  20. Дверной включатель света плафона подножки;
  21. Включатель дверного сигнала кондуктора;
  22. Плафон подножки;
  23. Потолочный плафон;
  24. Включатель контрольной лампы „Дверь открыта";
  25. Задний фонарь габаритный;
  26. Задний указатель поворота;
  27. Задний фонарь;
  28. Фонарь номерного знака (заводом не устанавливается);
  29. Указатель уровня топлива;
  30. Датчик указателя уровня топлива;
  31. Включатель указателя уровня топлива;
  32. Электродвигатель отопителя;
  33. Аккумуляторная батарея;
  34. Ножной переключатель света фар;
  35. Колодка клемм;
  36. Электрический туковой сигнал водителя;
  37. Включатель стоп-сигнала;
  38. Электрические звуковые сигналы;
  39. Включатель зажигания;
  40. Кнопка сигнала;
  41. Переключатель указателей поворота;
  42. Центральный переключатель света;
  43. Предохранитель;
  44. Блок включателей;
  45. Включатель плафона двигателя;
  46. Включатель отопителей;
  47. Включатель стартера;
  48. Штепсельная розетка;
  49. Реле стоп-сигнала;
  50. Реле правых указателей поворота;
  51. Реле левых указателей поворота;
  52. Реле сигналов;
  53. Соединитель штепсельный двухгнездный;
  54. Спидометр;
  55. Контрольная лампа „Нет зарядки”;
  56. Контрольная лампа „Дверь открыта";
  57. Контрольная лампа „Стоп";
  58. Манометр воздуха;
  59. Контрольная лампа указателей поворота;
  60. Часы;
  61. Осветительный штепсельный соединитель;
  62. Кронштейн с соединителями.
