1933-1941 ЗИС 6 - схема электрооборудования

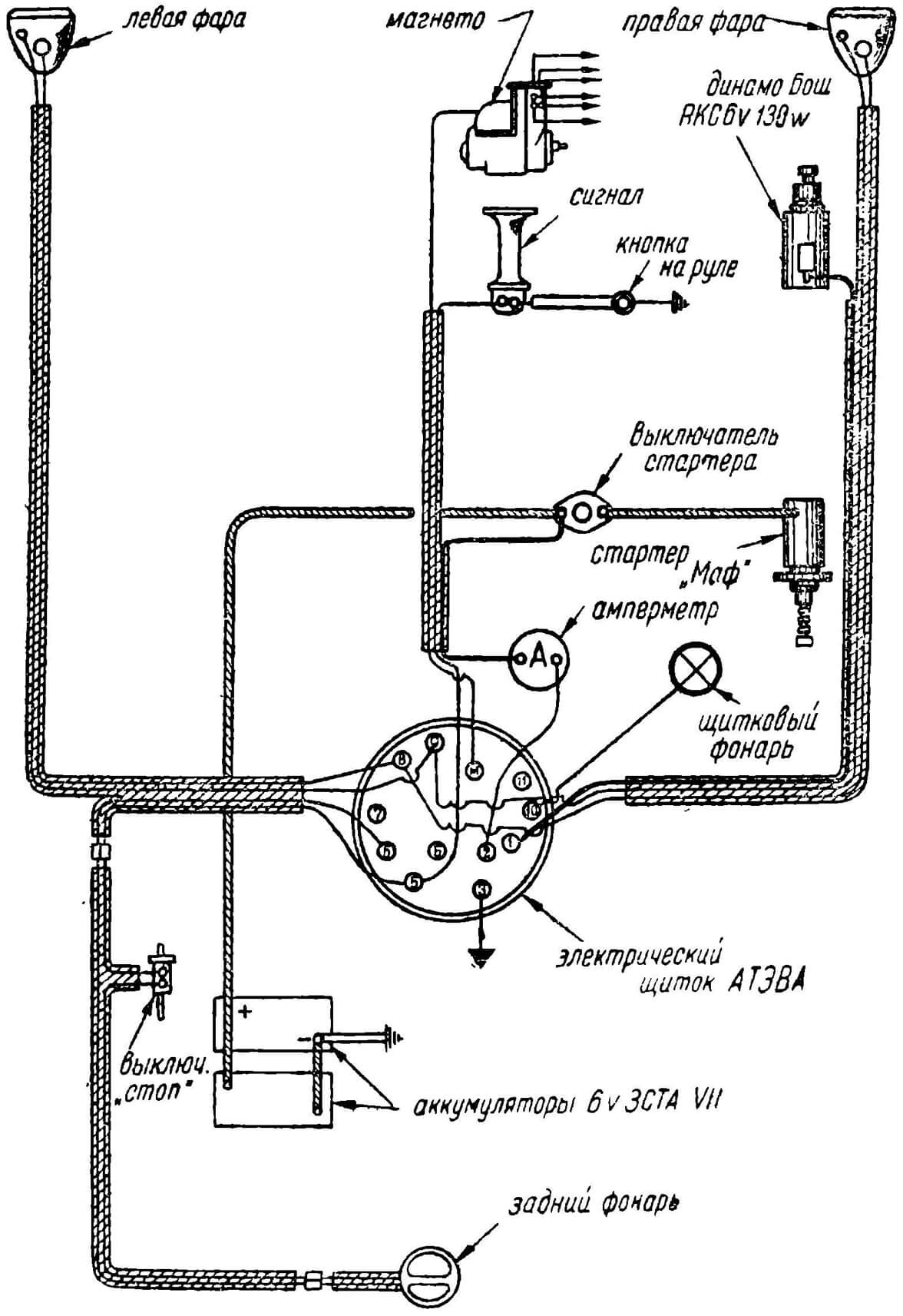

Схема зажигания от магнето

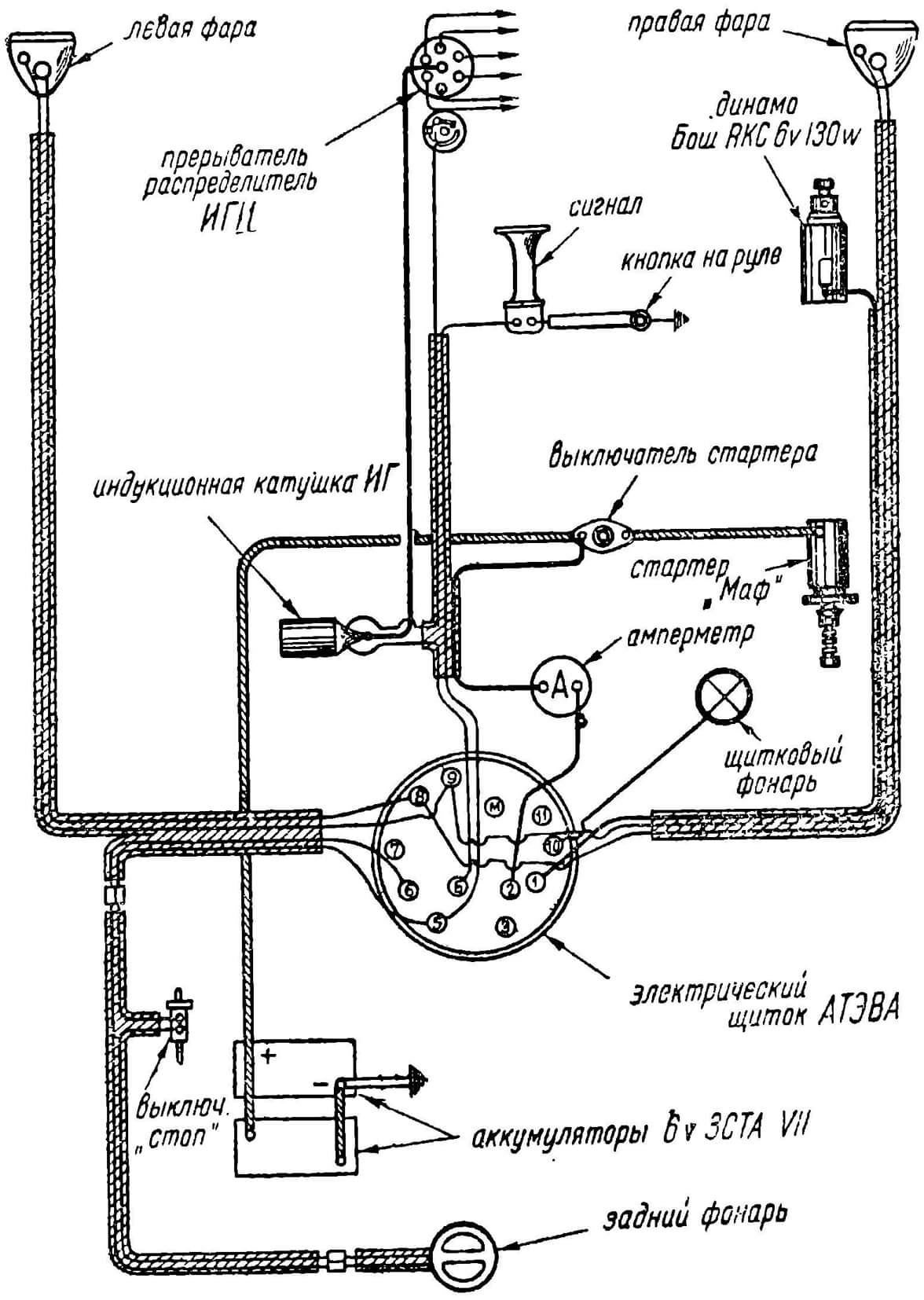

Схема батарейного зажигания

Электрооборудование автомобилей ЗИС-6 состоит из:

1. Системы зажигания:
      а) индукционная катушка (бобина),
      б) прерыватель-распределитель,
      в) провода высокого напряжения на свечи и от бобины на распределитель;
         или на некоторых автомобилях:
      а) магнето высокого напряжения,
      б) провода на свечи.
2. Осветительной и сигнализационной установки:
      а) две передние фары,
      б) задний номерной фонарь,
      в) щитковая осветительная лампа,
      г) гудок,
      д) сигнал "стоп" в заднем фонаре.
3. Управляющей и контрольной арматуры:
      а) центральный переключатель-щиток
      б) амперметр,
      в) кнопка гудка (на руле),
      г) выключатель „стоп*,
      д) включатель стартера.
4. Источников тока и стартера:
      а) динамомашина,
      б) аккумуляторная батарея,
      в) стартер.
5. Проводов.
      Провода соединены в общие оплетки, за исключением стартерных, каждый из которых отдельно бронирован, за исключением провода на массу
