2010-2015 Audi A1 и Audi S1
Назначение и расположение предохранителей Ауди А1 и Audi S1 (3-х и 5-ти дверные модели). Оборудованные бензиновым двигателем: 1.0 TFSI, 1.2 TFSI, 1.4 TDI, 1.4 TFSI, 2.0 TFSI или с дизельным двигателем 1.6 TDI, 1.8 TFSI, 2.0 TDI (8X; 2010, 2011, 2012, 2013, 2014, 2015)

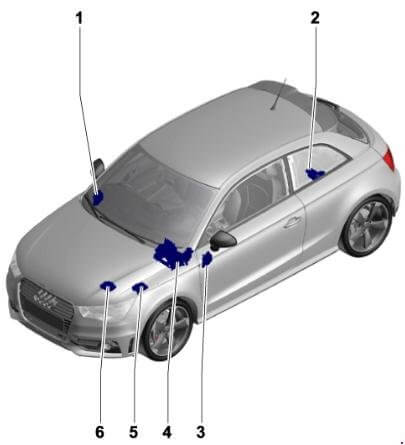

Расположение блоков предохранителей
Расположение блоков действительно и для 5-дверного автомобиля
- Блок предохранителей в салоне, со стороны переднего пассажира -SD-
- Блок силовых предохранителей в багажном отсеке -SA-
- Блок предохранителей в салоне, со стороны водителя -SC-
- Предохранители и реле под панелью приборов -SF-
- Блок предохранителей в моторном отсеке -SB- и -SH-
- Блок силовых предохранителей

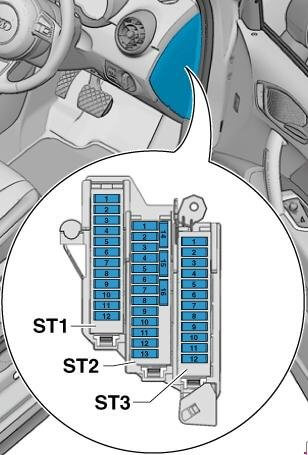

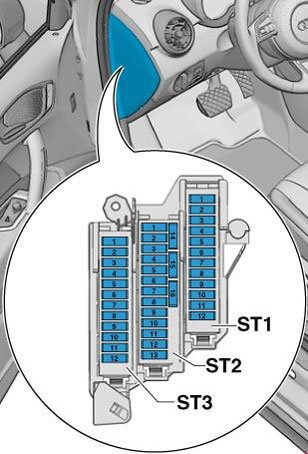

Блок предохранителей в салоне, со стороны водителя -SC-
Автомобили с правым рулем
Автомобили с левым рулем
| № | А | Назначение предохранителя |
|---|---|---|
| -ST1- (черный блок) | ||
| 1 | 30 | Блок управления цифровой аудиосистемы Стабилизатор напряжения Магнитола |
| 2 | 40 | Блок управления отопителя Реле разгрузки контакта X Блок управления приточного вентилятора Вентилятор приточного воздуха |
| 3 | 20 | Прикуриватель 12 В розетка |
| 4 | 15 | Блок управления распознавания прицепа |
| 5 | 5 | Диагностический интерфейс шин данных |
| 6 | 30 | Блок управления двери переднего пассажира Блок управления задней правой двери |
| 7 | 30 | Блок управления двери водителя Блок управления задней левой двери |
| 8 | 30 | Реле обогрева заднего стекла Обогрев заднего стекла |
| 9 | 25 | Блок управления ABS |
| 10 | 20 | Блок управления бортовой сети |
| 11 | 15 | Высокочастотный звуковой сигнал Низкочастотный звуковой сигнал Реле звукового сигнала |
| 12 | 30 | Блок управления бортовой сети |
| -ST2- (коричневый блок) | ||
| 1 | 5 | Звуковой сигнал противоугонной сигнализации Датчик противоугонной системы |
| 2 | 5 | 1.4 TFSI (140 л.с.), 1.6 TDI: Реле электропитания клеммы 30 (дизельные двигатели) Реле питания Motronic (бензиновые двигатели) Блок управления двигателя |
| 7,5 | 1.2 TFSI, 1.4 TFSI (122 л.с. и 185 л.с), 2.0 TFSI, 2.0 TDI: Реле электропитания клеммы 30 (дизельные двигатели) Реле питания Motronic (бензиновые двигатели) Блок управления двигателя |
|
| 3 | 5 | Блок управления бортовой сети |
| 4 | 5 | Блок управления ABS Стабилизатор напряжения 2 |
| 15 | с января 2014 (2.0 TFSI): Блок управления ABS Стабилизатор напряжения 2 Блок управления системы полного привода |
|
| 5 | - | - |
| 6 | 5 | Датчик дождя и освещенности Усилитель мобильного телефона Держатель телефона Передний потолочный модуль |
| 7 | 15 | TFSI: Блок управления топливного насоса |
| 20 | TDI: Реле топливного насоса | |
| 8 | 10 | до октября 2014 (TFSI): Реле дополнительного насоса системы охлаждения |
| 9 | 5 | Блок управления рулевой колонки |
| 10 | 5 | Переключатель освещения |
| 11 | 10 | Блок управления Climatronic Блок управления климатической установки Блок управления двери переднего пассажира (до апреля 2012) Блок управления задней правой двери (до апреля 2012) Штекерный разъем, 16-контактный, диагностический разъём |
| 12 | 10 | Блок управления двери водителя -J386- (до апреля 2012 г.) блок управления задней левой двери -J388- (до апреля 2012 г.) |
| 13 | 10 | Блок управления бортовой сети |
| 14 | 20 | Реле розеток (а/м без розетки ТСУ) |
| 15 | 30 | Блок управления бортовой сети - |
| 16 | 20 | до октября 2014: Переключающее реле 1 электродвигателя стеклоочистителя |
| 20 | 1.8 TFSI (с ноября) и 2.0 TFSI (с января 2014): Реле питания компонентов двигателя Катушка зажигания 1 с выходным каскадом Катушка зажигания 2 с выходным каскадом Катушка зажигания 3 с выходным каскадом Катушка зажигания 4 с выходным каскадом |
|
| -ST3- (красный блок) | ||
| 1 | 5 | 1.6 TDI, 2.0 TDI: Блок управления свечей накаливания |
| 20 | 1.4 TFSI (122 л.с., 130 л.с., 185 л.с.): Вакуумный насос тормозной системы |
|
| 2 | 10 | до октября 2011: Выключатель стоп-сигналов Датчик на педали сцепления Реле дополнительного насоса ОЖ Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
| 5 | с ноября 2011 г: Предохранитель № 9, 10 в блок предохранителей -SF- (до октября 2014) Блок управления ABS Реле дополнительного насоса ОЖ |
|
| 3 | 5 | 1.6 TDI, 2.0 TDI, 2.0 TFSI (до октября 2014): Расходомер воздуха Реле топливного насоса Реле малой мощности обогрева Реле большой мощности обогрева Реле питания компонентов двигателя Клапан регулировки давления топлива Реле циркуляции ОЖ |
| 7,5 | 1.4 TFSI (140 л.с. (до октября 2014)): Расходомер воздуха Реле топливного насоса Реле малой мощности обогрева Реле большой мощности обогрева Реле питания компонентов двигателя Клапан регулировки давления топлива Реле циркуляции ОЖ |
|
| 15 | 1.2 TFSI, 1.4 TFSI (122 л.с., 185 л.с.) (до октября 2014): Расходомер воздуха Реле топливного насоса Реле малой мощности обогрева Реле большой мощности обогрева Реле питания компонентов двигателя Клапан регулировки давления топлива Реле циркуляции ОЖ |
|
| 4 | 15 | 1.2 TFSI, 1.4 TFSI: Блок управления двигателя Датчик положения педали сцепления (до октября 2011) Датчик стоп-сигналов (до октября 2011) |
| 25 | 2.0 TFSI: Блок управления двигателя | |
| 30 | 1.6 TDI, 2.0 TDI: Блок управления двигателя Датчик положения педали сцепления (до октября 2011) Датчик стоп-сигналов (до октября 2011) |
|
| 5 | 20 | 1.2 TFSI, 1.4 TFSI (122 л.с, 185 л.с.), 2.0 TFSI (→до октября 2014): Катушка зажигания 1 с оконечным каскадом Катушка зажигания 2 с оконечным каскадом Трансформатор высокого напряжения Катушка зажигания 3 с оконечным каскадом Катушка зажигания 4 с оконечным каскадом Клапан регулировки давления топлива Клапан дозирования топлива |
| 15 | 1.6 TDI, 2.0 TDI (→до октября 2014): Клапан регулировки давления топлива Клапан дозирования топлива |
|
| 30 | 1.4 TFSI (140 л.с.) (→до октября 2014): Катушка зажигания 1 с оконечным каскадом Катушка зажигания 2 с оконечным каскадом Трансформатор высокого напряжения Катушка зажигания 3 с оконечным каскадом Катушка зажигания 4 с оконечным каскадом Клапан регулировки давления топлива Клапан дозирования топлива |
|
| 6 | 10 | кроме 1.4 TFSI - 140 л.с. (до октября 2014): Блок управления вентилятора радиатора - Реле нагревательного сопротивления Электромагнитный клапан ограничения давления наддува Электромагнитный клапан 1 абсорбера Клапан 1 регулировки фаз газораспределения Перепускной клапан турбонагнетателя Клапан впускного коллектора Клапан 1 регулировки фаз газораспределения на выпуске Переключающий клапан радиатора рециркуляции ОГ Клапан регулировки давления масла Регулятор фаз газораспределения цилиндра 2 на впуске Регулятор фаз газораспределения цилиндра 2 на выпуске Регулятор фаз газораспределения цилиндра 3 на впуске Регулятор фаз газораспределения цилиндра 3 на выпуске Насос радиатора рециркуляции ОГ |
| 20 | 1.4 TFSI - 140 л.с. (до октября 2014): Блок управления вентилятора радиатора - Реле нагревательного сопротивления Электромагнитный клапан ограничения давления наддува Электромагнитный клапан 1 абсорбера Клапан 1 регулировки фаз газораспределения Перепускной клапан турбонагнетателя Клапан впускного коллектора Клапан 1 регулировки фаз газораспределения на выпуске Переключающий клапан радиатора рециркуляции ОГ Клапан регулировки давления масла Регулятор фаз газораспределения цилиндра 2 на впуске Регулятор фаз газораспределения цилиндра 2 на выпуске Регулятор фаз газораспределения цилиндра 3 на впуске Регулятор фаз газораспределения цилиндра 3 на выпуске Насос радиатора рециркуляции ОГ |
|
| 7 | 5 | CD-чейнджер |
| 8 | 5 | Блок управления доступа в интернет Блок управления считывающего устройства чип-карт Магнитола ТV-тюнер |
| 9 | 5 | Блок управления комбинации приборов |
| 10 | 5 | Реле зеркала заднего вида с автоматическим затемнением Внутреннее зеркало заднего вида с автоматическим затемнением |
| 11 | 7,5 | MMI (Multi Media Interface): Магнитола Блок управления информационной электроники 1 |
| 15 | без MMI (Multi Media Interface): Блок управления информационной электроники 1 Магнитола |
|
| 12 | 5 | Дисплей передней панели управления, индикации и выдачи информации |

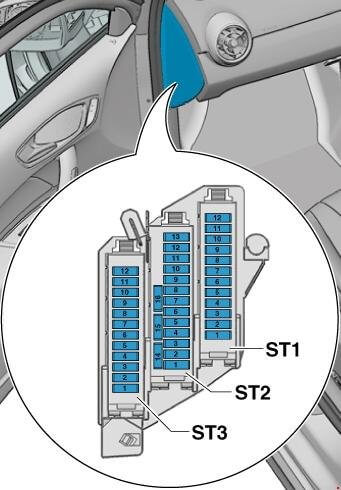

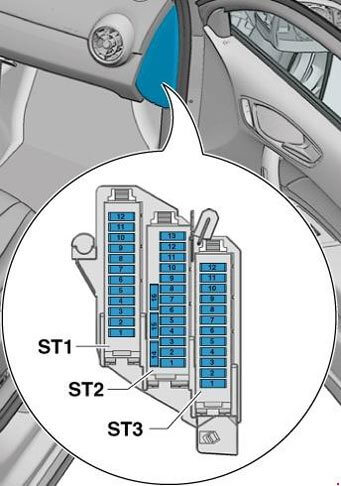

Блок предохранителей в салоне, со стороны переднего пассажира -SD-
Автомобили с правым рулем
Автомобили с левым рулем
| № | А | Назначение предохранителя |
|---|---|---|
| -ST1- (черный блок) | ||
| 1 | 7,5 | Блок управления эл. блокировки рулевой колонки |
| 2 | 20 | Блок управления распознавания прицепа |
| 3 | 20 | Блок управления распознавания прицепа |
| 4 | 30 | до октября 2014: Mechatronik для КП со сдвоенным сцеплением |
| 7,5 | с января 2014: Блок управления системы электронного регулирования демпфирования | |
| 5 | 30 | Реле омывателя фар Насос омывателя фар |
| 6 | 5 | Блок управления интерфейсов системы местонахождения автомобилей |
| 7 | 7,5 | Блок управления системы контроля доступа и запуска двигателя |
| 8 | 15 | до октября 2014: Mechatronik для КП со сдвоенным сцеплением |
| 9 | 20 | Электродвигатель сдвижного люка |
| 10 | 7,5 | Блок управления датчиков селектора |
| 11 | 15 | 2.0 TFSI (до октября 2014): Реле электропитания электронных компонентов двигателя Клапан регулировки давления топлива |
| 12 | - | - |
| -ST2- (коричневый блок) | ||
| 1 | 5 | Выключатель фонарей заднего хода Блок управления датчиков селектора Mechatronik для КП со сдвоенным сцеплением |
| 2 | 10 | Датчик высокого давления Датчик уровня и температуры моторного масла Блок управления климатической установки Реле розеток Внутреннее зеркало заднего вида с автоматическим затемнением Разъём, 16-контактный, диагностический разъём |
| 3 | 5 | Диагностический интерфейс шин данных |
| 4 | 5 | Блок управления отопителя Блок управления корпусного шума |
| 5 | 7,5 | Переключатель освещения Реле стартера 1 Стабилизатор напряжения Реле стартера 2 Реле внутреннего зеркала заднего вида с автоматической функцией затемнения Передняя левая фара Передняя правая фара |
| 6 | 5 | Переключатель освещения |
| 7 | 5 | до октября 2014: Блок управления ABS Стабилизатор напряжения 2 |
| 5 | с января 2014: Блок управления системы электронного регулирования демпфирования | |
| 8 | 5 | Регулятор обогрева водительского сиденья Регулятор обогрева сиденья переднего пассажира Кнопка аварийной световой сигнализации Выключатель обогрева заднего стекла Кнопка ASR и ESP Кнопка включения парковочного ассистента Клавиша указателя давления в шинах Кнопка для режима запуск-остановка Блок управления распознавания прицепа Нагревательный резистор левой форсунки Нагревательный резистор правой форсунки |
| 9 | 5 | Блок управления усилителя руля |
| 10 | 5 | TFSI: Расходомер воздуха Блок управления топливного насоса Нагревательный резистор вентиляции картера двигателя |
| 7,5 | TDI: Расходомер воздуха Блок управления топливного насоса Нагревательный резистор вентиляции картера двигателя |
|
| 11 | 5 | Блок управления подушек безопасности Контрольная лампа подушки безопасности переднего пассажира выкл |
| 12 | 5 | Блок управления парковочного ассистента |
| 13 | 5 | Блок управления корректора фар |
| 14 | 30 | Блок управления подогрева сидений |
| 15 | 15 | Электродвигатель заднего стеклоочистителя |
| 16 | 5 | Блок управления двигателя Расходомер воздуха |
| -ST3- (красный блок) | ||
| 1 | - | - |
| 2 | - | - |
| 3 | 10 | Блок управления полного привода (постепенный вывод) |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | 5 | Блок управления для спецавтомобилей |
| 10 | Блок управления для спецавтомобилей | |
| 11 | - | - |
| 12 | - | - |

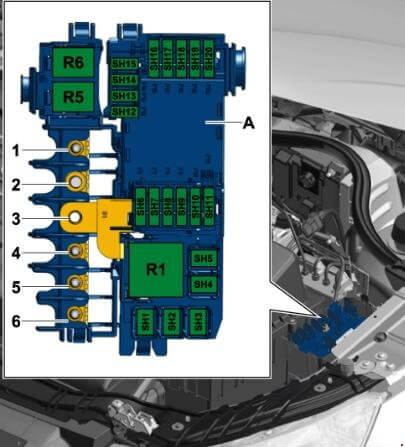

Блок предохранителей в моторном отсеке -SB-
| № | А | Назначение предохранителя |
|---|---|---|
| Силовые предохранители | ||
| 1 | 110 | до октября 2014 (АКБ в моторном отсеке): Питание бортовой сети Питание компонентов двигателя |
| 50 | с октября 2014: Блок управления вентилятора радиатора Вентилятор радиатора |
|
| 2 | 250 | Генератор Регулятор напряжения |
| 3 | - | АКБ + |
| 4 | 80 | Блок управления усилителя руля |
| 5 | 50 | Дизель (с ноября 2014): Блок управления свечей накаливания Свеча накаливания 1 Свеча накаливания 2 Свеча накаливания 3 Свеча накаливания 4 |
| Для автомобилей с АКБ в моторном отсеке, с ноября 2014 г., предохранитель 5 отсутствует. Установлена перемычка. В проводе (16,0 мм², красный), установлен отдельный предохранитель в жгуте проводки под кронштейном АКБ), предохранитель 125 A | ||
| 6 | 50 | до октября 2014: Блок управления вентилятора радиатора Вентилятор радиатора |
| 125 | с ноября 2014 (АКБ в моторном отсеке): Питание бортовой сети Питание компонентов двигателя |
|
| Предохранители -SH- | ||
| 1 | 40 | Нагревательный элемент дополнительного воздушного отопителя, ступень 1 |
| 2 | 30 | Блок управления вентилятора радиатора Вентилятор радиатора |
| 3 | - | - |
| 4 | 40 | Нагревательный элемент дополнительного воздушного отопителя, ступень 2 |
| 5 | 40 | Нагревательный элемент дополнительного воздушного отопителя, ступень 3 |
| 6 | 30 | Mechatronik для КП со сдвоенным сцеплением |
| 7 | 7,5 | Блок управления двигателя |
| 8 | 20 | Переключающее реле 1 электродвигателя стеклоочистителя Переключающее реле 2 электродвигателя стеклоочистителя |
| 9 | 5 | Блок управления для контроля АКБ |
| 10 | 10 | Помехоподавляющий конденсатор |
| 11 | - | - |
| 12 | 10 | 1.0 TFSI, 1.4 TFSI: Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
| 15 | 1.4 TDI, 1.6 TDI, 1.8 TFSI, 2.0 TFSI: Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
|
| 13 | 5 | Выключатель стоп-сигналов Датчик положения педали сцепления |
| 14 | 5 | 1.8 TFSI, 2.0 TFSI: Термовыключатель отключения климатической установки Клапан дозирования топлива Клапан для уменьшения давления масла Клапан ОЖ для ГБЦ Насос циркуляции ОЖ Циркуляционный насос Насос охлаждения наддувочного воздуха Вспомогательный насос отопителя |
| 10 | 1.0 TFSI, 1.4 TFSI, 1.4 TDI, 1.6 TDI: Термовыключатель отключения климатической установки Клапан дозирования топлива Клапан для уменьшения давления масла Клапан ОЖ для ГБЦ Насос циркуляции ОЖ Циркуляционный насос Насос охлаждения наддувочного воздуха Вспомогательный насос отопителя |
|
| 15 | 5 | Блок управления бортовой сети блок управления двигателя Стабилизатор напряжения |
| 16 | 30 | Стартер |
| 17 | 15 | 1.0 TFSI, 1.4 TFSI, 1.8 TFSI, 2.0 TFSI: Блок управления двигателя |
| 30 | 1.4 TDI, 1.6 TDI: Блок управления двигателя | |
| 18 | 5 | 1.4 TDI, 1.6 TDI: Датчик уровня и температуры моторного масла Реле топливного насоса Блок управления вентилятора радиатора Реле малой мощности обогрева Реле высокой мощности обогрева Электромагнитный клапан ограничения давления наддува Перепускной клапан турбонагнетателя Клапан заслонки во впускном коллекторе Клапан для уменьшения давления масла Клапан подачи охлаждающего масла |
| 10 | 1.0 TFSI, 1.4 TFSI, 1.8 TFSI, 2.0 TFSI: Датчик уровня и температуры моторного масла Реле топливного насоса Блок управления вентилятора радиатора Реле малой мощности обогрева Реле высокой мощности обогрева Электромагнитный клапан ограничения давления наддува Перепускной клапан турбонагнетателя Клапан заслонки во впускном коллекторе Клапан для уменьшения давления масла Клапан подачи охлаждающего масла |
|
| 19 | 7,5 | 1.4 TDI: Реле электропитания электронных компонентов двигателя Клапан регулировки давления топлива Клапан дозирования топлива Форсунка 2 цилиндра 1 Форсунка 2 цилиндра 2 Форсунка 2 цилиндра 3 Форсунка 2 цилиндра 4 Исполнительный элемент 1 системы регулировки положения распредвалов Исполнительный элемент 2 системы регулировки положения распредвалов Исполнительный элемент 3 системы регулировки положения распредвалов Исполнительный элемент 4 системы регулировки положения распредвалов Исполнительный элемент 5 системы регулировки положения распредвалов Исполнительный элемент 6 системы регулировки положения распредвалов Исполнительный элемент 7 системы регулировки положения распредвалов Исполнительный элемент 8 системы регулировки положения распредвалов Вакуумный насос тормозной системы |
| 10 | 1.6 TDI, 1.8 TFSI, 2.0 TFSI: Реле электропитания электронных компонентов двигателя Клапан регулировки давления топлива Клапан дозирования топлива Форсунка 2 цилиндра 1 Форсунка 2 цилиндра 2 Форсунка 2 цилиндра 3 Форсунка 2 цилиндра 4 Исполнительный элемент 1 системы регулировки положения распредвалов Исполнительный элемент 2 системы регулировки положения распредвалов Исполнительный элемент 3 системы регулировки положения распредвалов Исполнительный элемент 4 системы регулировки положения распредвалов Исполнительный элемент 5 системы регулировки положения распредвалов Исполнительный элемент 6 системы регулировки положения распредвалов Исполнительный элемент 7 системы регулировки положения распредвалов Исполнительный элемент 8 системы регулировки положения распредвалов Вакуумный насос тормозной системы |
|
| 20 | 1.0 TFSI, 1.4 TFSI: Реле электропитания электронных компонентов двигателя Клапан регулировки давления топлива Клапан дозирования топлива Форсунка 2 цилиндра 1 Форсунка 2 цилиндра 2 Форсунка 2 цилиндра 3 Форсунка 2 цилиндра 4 Исполнительный элемент 1 системы регулировки положения распредвалов Исполнительный элемент 2 системы регулировки положения распредвалов Исполнительный элемент 3 системы регулировки положения распредвалов Исполнительный элемент 4 системы регулировки положения распредвалов Исполнительный элемент 5 системы регулировки положения распредвалов Исполнительный элемент 6 системы регулировки положения распредвалов Исполнительный элемент 7 системы регулировки положения распредвалов Исполнительный элемент 8 системы регулировки положения распредвалов Вакуумный насос тормозной системы |
|
| 20 | 5 | 1.4 TDI, 1.6 TDI: Блок управления свечей накаливания Модуль дроссельной заслонки ОГ Нагревательный резистор вентиляции картера двигателя Электромагнитный клапан 1 абсорбера Клапан 1 системы изменения фаз газораспределения Клапан 1 системы изменения фаз газораспределения выпускных клапанов Насос прокачки охлаждающей жидкости после выключения двигателя Датчик 1 давления вторичного воздуха Датчик 2 давления вторичного воздуха |
| 10 | 1.8 TFSI, 2.0 TFSI: Блок управления свечей накаливания Модуль дроссельной заслонки ОГ Нагревательный резистор вентиляции картера двигателя Электромагнитный клапан 1 абсорбера Клапан 1 системы изменения фаз газораспределения Клапан 1 системы изменения фаз газораспределения выпускных клапанов Насос прокачки охлаждающей жидкости после выключения двигателя Датчик 1 давления вторичного воздуха Датчик 2 давления вторичного воздуха |
|
| 20 | 1.0 TFSI, 1.4 TFSI: Блок управления свечей накаливания Модуль дроссельной заслонки ОГ Нагревательный резистор вентиляции картера двигателя Электромагнитный клапан 1 абсорбера Клапан 1 системы изменения фаз газораспределения Клапан 1 системы изменения фаз газораспределения выпускных клапанов Насос прокачки охлаждающей жидкости после выключения двигателя Датчик 1 давления вторичного воздуха Датчик 2 давления вторичного воздуха |
|
Блок силовых предохранителей в багажном отсеке -SA- (только для а/м с АКБ в багажном отсеке)
Блок расположен на плюсовом полюсе АКБ
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 110 | Питание бортовой сети Питание компонентов двигателя |
| 3 | - | - |
| А | - | Пиропатрон отключения АКБ |

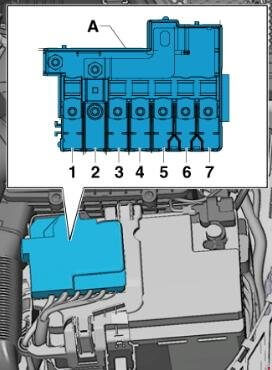

Блок предохранителей силовых предохранителей -SB-
Для автомобилей с АКБ в моторном отсеке

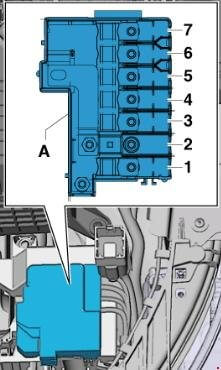

Для автомобилей с АКБ в багажном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 175 | Генератор |
| 2 | 40 | Реле малой мощности нагрева Элемент для дополнительного нагрева воздуха |
| 3 | 110 | АКБ в моторном отсеке: Питание бортовой сети Питание компонентов двигателя |
| 4 | 80 | Блок управления усилителя руля |
| 5 | 50 | до 2011: Термовыключатель вентилятора ОЖ Блок управления вентилятора радиатора |
| 40 | с 2011: Термовыключатель вентилятора ОЖ Блок управления вентилятора радиатора |
|
| 6 | 50 | Блок управления свечей накаливания |
| 7 | 60 | Реле большой мощности нагрева Блок управления контроля АКБ (АКБ в моторном отсеке) Нагревательный элемент дополнительного воздушного отопителя |

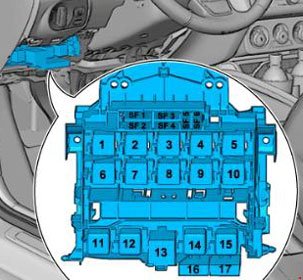

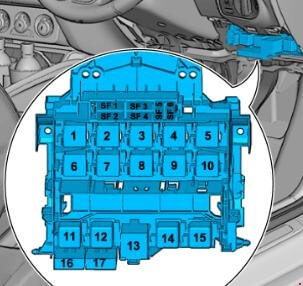

Блок реле и предохранителей под панелью приборов -SF-
Автомобили с правым рулем
Автомобили с левым рулем
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Стабилизатор напряжения |
| 2 | 50 | Питание Колодка предохранителей -ST1- на блоке предохранителей со стороны переднего пассажира -SD- |
| 3 | 40 | Реле электропитания клеммы 15 |
| 4 | 40 | Блок управления ABS |
| 5 | 5 | Стабилизатор напряжения 2 (постепенный вывод) |
| 6 | 5 | Блок управления бортовой сети Стабилизатор напряжения Стабилизатор напряжения 2 (постепенный вывод ) Блок управления двигателя |
| 16 | 10 | с ноября 2011 до октября 2014: Выключатель стоп-сигналов Датчик положения педали сцепления |
| 17 | 5 | с ноября 2011 до октября 2014: Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
