2006-2008 Dadi Shuttle и Derways Shuttle - предохранители
Назначение и расположение предохранителей и реле Dadi Shuttle и Derways Shuttle, с бензиновым двигателем 2.4 л. (4G64S4) (2006, 2007, 2008)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | 15 | CD-проигрыватель, прикуриватель |
| 4 | 15 | Задний стеклоочиститель и омыватель, обогрев заднего стекла |
| 5 | 15 | Питание блока управления двигателем, топливные форсунки, датчик кислорода, клапан абсорбера, вентилятор кондиционера |
| 6 | - | - |
| 7 | 30 | Стеклоподъёмники, зеркала с электроприводом |
| 8 | 10 | Лампы стоп-сигналов |
| 9 | 15 | Освещение салона, CD-проигрыватель |
| 10 | 15 | Центральный замок |
| 11 | 15 | Реле регулятор генератора |
| 12 | 10 | Передний стеклоочиститель и омыватель |
| 13 | 10 | Комбинация приборов, реле указателей поворотов |
| 14 | 15 | Отопитель салона |

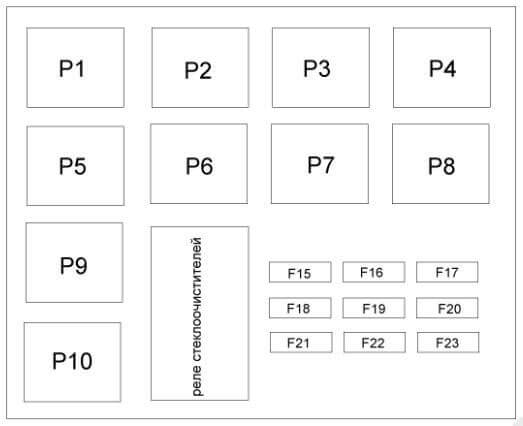

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 15 | 15 | Блок управления двигателем, катушка зажигания |
| 16 | 15 | Выключатель аварийной сигнализации |
| 17 | 15 | Звуковой сигнал |
| 18 | 20 | Отопитель передний |
| 19 | 10 | Габаритные огни |
| 20 | 10 | Правая фара (ближний и дальний свет) |
| 21 | 15 | Задний отопитель, датчик давления фреона |
| 22 | 15 | Задний отопитель, датчик давления фреона |
| 23 | 10 | Левая фара (ближний и дальний свет) |
| Реле | ||
| Р1 | Кондиционер | |
| Р2 | Блок управления двигателем | |
| Р3 | Звуковой сигнал | |
| Р4 | Топливный насос | |
| Р5 | Вентилятор кондиционера | |
| Р6 | Задний противотуманный свет | |
| Р7 | Передний отопитель | |
| Р8 | Дальний свет | |
| Р9 | Габаритные огни | |
| Р10 | Фары | |
Силовые предохранители
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 50 | Регулятор напряжения |
| 2 | 50 | Реле заднего противотуманного света, предохранители: 7, 8 |
| 3 | 50 | Реле габаритного света, реле дальнего света, предохранители: 18, 22 |
| 4 | 60 | Замок зажигания, реле вентилятора системы охлаждения, предохранители: 9, 10, 15, 16, 17 |
