2009-2016 Peugeot 5008
Расположение и назначение предохранителей Peugeot 5008 оборудованный бензиновым двигателем 1.2 л. (1.2 Puretech), 1.6 л. (PSA EP6 VTi), 1.6 л. турбо (THP156) или дизельным двигателем 1.6 л. HDi 110 (DV6 HDi), 2.0 л. HDi 150 или HDi 163 (DW10 HDi) (2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016)

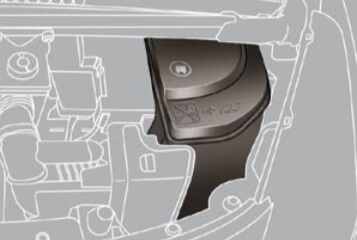

Блок предохранителей в моторном отсеке
Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Блок управления двигателя, электроклапаны насоса-форсунки и система рециркуляции отработавших газов EGR (2.0 л HDI 16V), форсунки (2.0 л HDI 16V) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватель переднего и заднего стекол |
| 4 | 10 | Дневные ходовые огни |
| 5 | 15 | Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува (1.6 л THP 16V), подогреватель масляных паров (1.6 л THP 16V), подогреватель дизтоплива (1.6 л HDI 16V) |
| 6 | 10 | Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле), датчик временного интервала Distance alert, датчик уровня охлаждающей жидкости в двигателе, электропривод зеркал |
| 7 | 10 | Усилитель рулевого управления, автоматическая коробка передач, привод регулятора адаптивных фар |
| 8 | 20 | Выключатель стартера |
| 9 | 10 | Контакторы педалей сцепления и тормоза |
| 10 | 30 | Бензин: Компоненты системы электронного управления двигателем (катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат) |
| 30 | Дизель: Компоненты системы электронного управления двигателем (электромагнитные клапаны, элементы системы подогрева) | |
| 11 | 40 | Вентилятор кондиционера |
| 12 | 30 | Малая/большая скорость работы очистителя ветрового стекла |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| 14 | 30 | Электромагнитный клапан давления турбонаддува |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| 19 | 15 | 1.6 л VTi 16V: Подогреватель масляных паров |
| 15 | Дизель: Электромагнитный клапан регулятора давления турбонаддува, датчик уровня охлаждающей жидкости | |
| 20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонаддува (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 21 | 5 | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы "Valvetronic" (1.6 л VTi 16V), охлаждение турбонаддува (1.6 л THP 16V), датчик расхода воздуха (1.6 л HDI 16V). |
Блок предохранителей в салоне
Этот блок предохранителей расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Очиститель заднего стекла |
| 2 | ||
| 3 | 5 | Подушки безопасности |
| 4 | 10 | Внутрисалонное светочувствительное зеркало заднего вида, кондиционер, коммутационный блок системы защиты, задние мультимедийные устройства |
| 5 | 30 | Передние стеклоподъемники |
| 6 | 30 | Задние стеклоподъемники |
| 7 | 5 | Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, подсветка центрального подлокотника, цепь реле 12 В багажного отделения |
| 8 | 20 | Автомагнитола, телефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах, сирена охранной сигнализации, охранная сигнализация, телематика, вспомогательный модуль (для версий с WIP Com 3D) |
| 9 | 30 | Передняя розетка 12 В, прикуриватель, задняя розетка 12 В |
| 10 | 15 | Подрулевые переключатели |
| 11 | 15 | Цепь малого тока замка зажигания |
| 12 | 15 | Датчик прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35 |
| 13 | 5 | Блок управления двигателем, подушки безопасности |
| 14 | 15 | Панель приборов, дисплей панели приборов, питание предохранителя F33 |
| 15 | 30 | Запирание замков и суперблокировка |
| 16 | - | - |
| 17 | 40 | Обогрев заднего стекла, питание предохранителя F30 |
| SH | - | Шунт PARC |
| 29 | 30 | 2008→2010: Розетка 12 В в багажнике |
| 30 | 5 | Подогрев зеркал |
| 31 | 15 | 2008→2010: Розетка для холодильника |
| 30 | 2010→2016: Розетка 12 В в багажнике | |
| 32 | 5 | Селектор секвентальной коробки передач |
| 33 | 10 | Панель обзора "с поднятой головой", система громкой связи, кондиционер |
| 34 | 5 | Контрольные лампы ремней безопасности |
| 35 | 10 | Система помощи при парковке, усилитель аудиосистемы |
| 36 | 10 | Разъем для подключения прицепа, панель на двери водителя |
| 37 | 20 | Усилитель аудиосистемы |
| 38 | 30 | Электрические регулировки сиденья водителя |
| 39 | 20 | Шторка панорамной крыши |
| 40 | - | - |
Блок силовых предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 5 | Двухфункциональный контактор тормозной системы |
| 3 | 5 | Блок управления системы заряда АКБ |
| 4 | 25 | ABS/ESP/CDS (клапана) |
| 5 | 5 | ABS/ESP/CDS (блок управления) |
| 6 | 15 | Блок управления автоматической коробкой передач, блок управления секвентальной коробкой передач |
| 7 | 80 | Электронасос усилителя рулевого управления |
| 8 | 60 | Вентилятор системы охлаждения двигателя |
| 9 | 70 | Дизель (2008-2010): Блок управления системы предподогрева |
| 80 | Дизель (2010→): Блок управления системы предподогрева | |
| 30 | 1.6 л THP 16V: Электропривод системы "Valvetronic" | |
| 10 | 40 | ABS/ESP/CDS (насос) |
| 11 | 100 | Коммутационный блок системы защиты |
| 12 | 30 | Электронасос секвентальной коробки передач |
| 1 | - | - |
| 2 | 30 | Блок управления прицепом |
| 3 | 50 | Блок предохранителей в салоне |
| 4 | 80 | Интеллектуальный коммутационный блок |
| 5 | 80 | Интеллектуальный коммутационный блок |
| 6 | 30 | Электрический стояночный тормоз |
| 7 | 30 | Подогрев передних сидений |
| 8 | 20 | Омыватель фар |
