2012–2017 Peugeot 4008 и Citroen C4 Aircross
Назначение и расположение предохранителей в Peugeot 4008 и Citroen C4 Aircross, с бензиновым двигателем 1.6 л. (4A92), 2.0 л. (4B11) или с туродизельным двигателем 1.6 л. (DV6C), 1.8 л. (4N13) (2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей в салоне

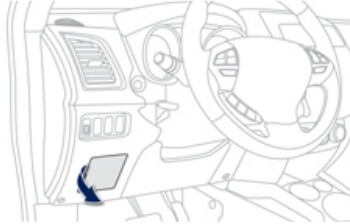

Блок предохранителей расположен под панелью приборов с левой стороны.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Вентилятор салона |
| 2 | 15 | Лампы стоп-сигнала, дополнительный стоп-сигнал |
| 3 | 10 | Задние противотуманные фонари. |
| 4 | 30 | Очиститель ветрового стекла, омыватель |
| 5 | ||
| 6 | 20 | Центральный замок, электропривод зеркал |
| 7 | 15 | Аудиосистема, телематика, интерфейс USB, гарнитура "свободные руки" |
| 8 | 7.5 | Система «дистанционный ключ-пульт», кондиционер, панель приборов, стеклоподъемники, датчики дождя и света, охранная сигнализация, блок контрольных ламп, подрулевые переключатели |
| 9 | 15 | Освещение салона и панели приборов |
| 10 | 15 | Аварийная сигнализация |
| 11 | 15 | Очиститель заднего стекла |
| 12 | 7.5 | Панель приборов, многофункциональный дисплей, парктроник, обогрев сидений, обогрев заднего стекла, электрическая шторка люка, автоматический корректор фар. |
| 13 | 15 | Прикуриватель, розетки |
| 14 | ||
| 15 | 20 | Электрическая шторка люка |
| 16 | 10 | Наружные зеркала, аудиосистема |
| 17 | ||
| 18 | 7.5 | Лампы заднего хода |
| 19 | 15 | Розетка |
| 20 | 30 | Панель управления электрическими стеклоподъемниками |
| 21 | 30 | Обогрев заднего стекла |
| 22 | 7.5 | Обогрев наружных зеркал |
| 23 | - | - |
| 24 | 25 | Приводы сидений водителя и пассажира |
| 25 | 30 | Подогрев сидений |

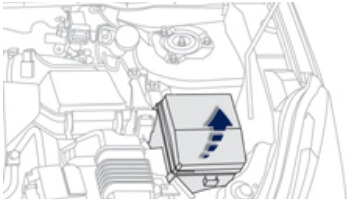

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Противотуманные фары |
| 2 | - | - |
| 3 | 20 | Блок управления автоматической коробки CVT, реле управления автоматической коробки CVT |
| 4 | 10 | Звуковой сигнал |
| 5 | 7.5 | Генератор |
| 6 | 20 | Омыватель фар |
| 7 | 10 | Кондиционер |
| 8 | - | - |
| 9 | 20 | Охранная сигнализация |
| 10 | 15 | Обогрев стекла |
| 11 | - | - |
| 12 | - | - |
| 13 | 10 | Дневные ходовые огни. |
| 14 | 10 | Левая фара дальнего света |
| 15 | 10 | Правая фара дальнего света |
| 16 | 20 | Левая фара ближнего света (ксенон) |
| 17 | 20 | Правая фара ближнего света (ксенон) |
| 18 | 10 | Левая фара ближнего света (галоген), ручной или автоматический корректор фар |
| 19 | 10 | Правая фара ближнего света (галоген) |
| 20 | - | - |
| 21 | 10 | Катушки зажигания |
| 22 | 20 | Блок управления двигателем, датчик воды в дизтопливе (дизель), топливный насос высокого давления - ТНВД (дизель), датчик расхода воздуха, кислородный датчик, датчик положения распредвала, разгрузочный электроклапан адсорбера, датчик скорости автомобиля, клапан системы регулирования топливоподачи VTC, клапан системы рециркуляции отработавших газов EGR |
| 23 | 15 | Топливный насос, датчик уровня топлива |
| 24 | 30 | Стартер |
| 25 | - | - |
| 26 | 40 | ABS, ASC |
| 27 | 30 | ABS, ASC |
| 28 | 30 | Вентилятор конденсатора |
| 29 | 40 | Вентилятор радиатора |
| 30 | 30 | Блок предохранителей в панели приборов |
| 31 | 30 | Усилитель аудиосистемы |
| 32 | 30 | Блок управления двигателем |
