1990-1999 Daewoo Espero
Расположение и назначение предохранителей и реле в Дэу Эсперо (Daewoo Espero) с бензиновым двигателем 1.5 л. (A15MF), 1.8 л. (C18LE) или 2.0 л. (C20LE) (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999)

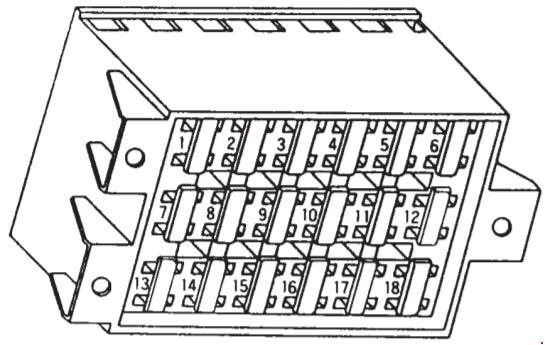

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Блок управления двигателем (ECM), блок управления коробкой передач (TCM) |
| 2 | 20 | Реле топливного насоса, датчик давления масла, иммобилайзер |
| 3 | 20 | Указатели поворота, стоп-сигналы, электроприводы наружных зеркал заднего вида, селектор коробки передач |
| 4 | 30 | Стеклоочиститель и омыватель |
| 5 | 30 | Датчик радиатора |
| 6 | 20 | Звуковой сигнал, ABS, вентилятор кондиционера, переключатель кондиционера, вентилятор (высокая скорость), реле компрессора кондиционера |
| 7 | 30 | Стеклоподъемники |
| 8 | 10 | Радио |
| 9 | 20 | Обогрев заднего стекла, обогрев зеркал, реле дневных ходовых огней |
| 10 | 30 |
Реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая скорость)
|
| 11 | 10 | Освещение салона, реле дневных ходовых огней, габаритные огни, подсветка комбинации приборов |
| 12 | 10 | Блок управления двигателем (ECM), блок управления коробкой передач (TCM), датчик скорости, топливные форсунки |
| 13 | 20 |
Прикуриватель, часы, предупреждающий зуммер, дневные ходовые огни, цепь возбуждения генератора, иммобилайзер, крышка багажника, лампы заднего хода, селектор коробки передач, антизапотеватель, I/P, дополнительный стоп-сигнал
|
| 14 | 10 | Генератор, комбинация приборов, I/P |
| 15 | 20 | Аварийная сигнализация, дневные ходовые огни, часы, антенна, освещение салона, освещение багажника, предупреждающий зуммер |
| 16 | 10 | Подушка безопасности |
| 20 | Подушка безопасности | |
| 17 | 10 | ABS, иммобилайзер |
| 18 | 30 | Звуковой сигнал, центральный замок, электропривод замка багажника |

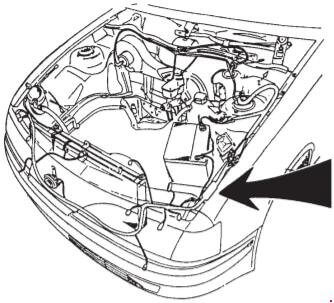

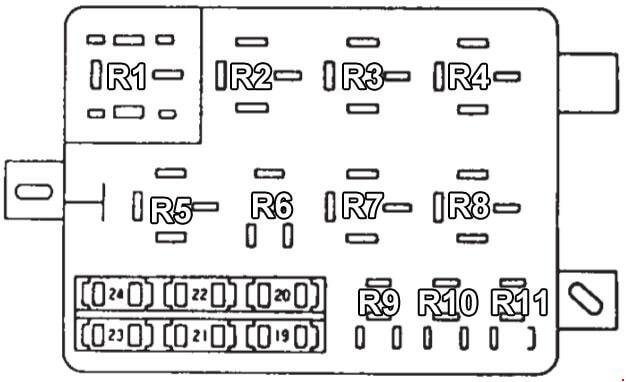

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 19 | 20 | Передние противотуманные фары |
| 30 | Передние противотуманные фары | |
| 20 | 30 | Отопитель |
| 10 | Реле кондиционера | |
| 21 | 10 | Дальний свет с левой стороны |
| 22 | 10 | Дальний свет с правой стороны |
| 23 | 10 | Ближний свет с левой стороны |
| 24 | 10 | Ближний свет с правой стороны |
| 25 | 40 | ABS, главное питание |
| Реле | ||
| R1 | Реле стеклоочистителя (94788146) | |
| R2 | Реле селектора коробки передач (P/N) (90376920) | |
| R3 |
Реле вентилятора системы охлаждения (высокая скорость) (90376920)
|
|
| R4 | Реле противотуманных фар (90057745) | |
| R5 | Реле отопителя (90376920) | |
| R6 | Не используется | |
| R7 | Реле звукового сигнала (90376920) | |
| R8 | Не используется | |
| R9 | Реле кондиционера (90229206) | |
| R10 | Не используется | |
| R11 | Реле вентилятора системы охлаждения (низкая скорость) (90229206) | |

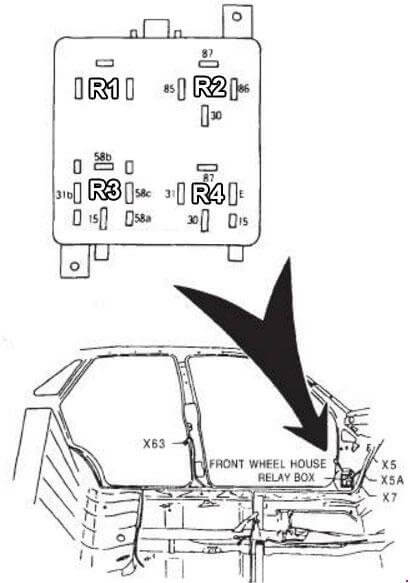

Блок реле в салоне
| № | Назначение реле |
|---|---|
| R1 | Реле споп-сигнала в спойлере (96149299) |
| R2 | Реле топливного насоса (90191753) |
| R3 |
Реле фар (96098561)
|
| R4 | Реле обогрева заднего стекла и зеркал (96116223) |
Блок реле над педалью сцепления
| № | Назначение реле |
|---|---|
| A | Предупреждающий зуммер (96169875) |
| B | Реле указателей поворота (94798678, 90240050) |
| C |
Реле освещения салона (90229206)
|
| D | Реле фар (90229206) |
| E | Реле дневных ходовых огней (90376920) Блок управления ABS (16162899) |
| Назначение реле |
|---|
| Реле ABS (12135010) |
| Реле питания (96149297) |
Реле центрального замка (90191825)
