Схема предохранителей Jeep Cherokee XJ (1984–2001)

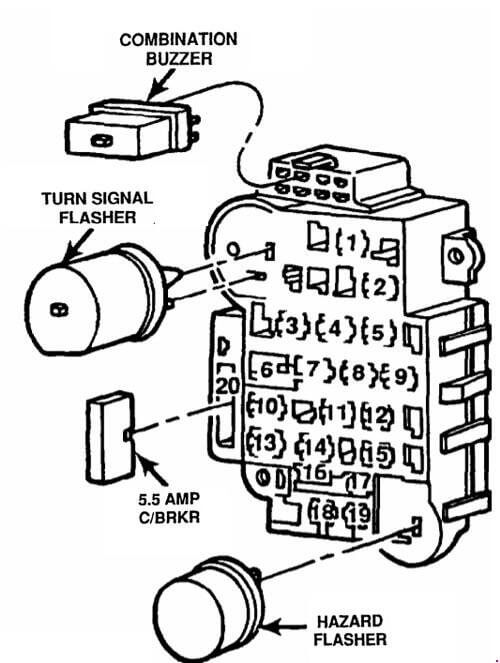

Блок предохранителей в салоне (1984-1996)

Схема предохранителей Jeep Cherokee XJ (1984–2001)



А
Назначение
1 25 Задний стеклоочиститель и омыватель
2 15 Радио, Прикуриватель, Освещение салона (с 1993)
3 10 Часы, Охранная сигнализация (зажигание), счетчик пробега до следующего технического обслуживания
с 1993: Не используется
4 15 Переключатель головного света
5 25 Отопитель
6 30 Стеклоподъемники
7 2 ABS
8 20 Указатели поворота
9 10 Освещение салона, Подсветка в дверях, Освещение перчаточного ящика, Освещение багажника, Память радио, Электропривод зеркал, Блок дистанционного открывания дверей
10 - Не используется
11 25 Реле времени выключения ближнего света фар, Звуковой сигнал, Охранная сигнализация
12 15 Аварийная сигнализация, Стоп-сигналы
с 1993: Не используется
13 20 с 1993: Центральный замок
7,5 с 1988: Блок управления коробкой передач, Габаритные огни
14 10 Не используется
с 1993: ETR Радио, Антенна
15 15 с 1993: Освещение панели приборов, Часы, Радио/Часы и память, Переключатель света, Габаритные огни
10 Габаритные огни, Центральный переключатель света, Лампы заднего хода
16 30 Электпропривод сидений, Разъем прицепа, Центральный замок
17 7,5 Приборная панель, Реле времени выключения ближнего света фар, Зуммер, Потолочная консоль, Предупреждение о непристегнутом ремне безопасности
18 25 Обогрев заднего стекла
19 5 Подсветка панели приборов, Радио
20 5,5 Передний стеклоочиститель и омыватель
Hazard Flasher - Реле аварийной сигнализации
Turn Signal Flasher -  Реле указателей поворота

Блок предохранителей в салоне (1997-2001)




A
Назначение
1 25 Розетка
2 25 Прикуриватель
3 10 Левая фара (дальний свет), реле противотуманного света №1 ('98-'01)
4 10 Левая фара (ближний свет), корректор света фар
5 10 Правая фара (Low Beam), корректор света фар, дневные ходовые огни ('98-'01)
6 5 Комбинация приборов, аудиосистема, задний стеклоочиститель/омыватель, блок управления отопителем и кондиционером или отопитель, обогрев заднего стекла, Extended Idle Switch, передний противотуманный свет, задний противотуманный свет, индикатор переключения передач (PRNDL), подсветка переключателя раздаточной коробки
7 10 Левый габаритный свет, прицеп, освещение номерного знака, реле переднего противотуманного света №1 ('98-'01), передний противотуманный свет, реле противотуманного света
8 - -
9 10 Комбинация приборов, потолочная консоль, иммобилайзер ('99-'01), бортовой компьютер (Message Center/Tell Tale Module (дизель)), реле задержки выключения головного светаe, компас
10 15 '99-'01: Лампы заднего хода, выключатель ламп заднего хода (M/T), датчик диапазона передач (A/T), дневные ходовые огни, система улавливания паров бензина (EVAP) (бензин), реле вентилятора системы охлаждения, реле муфты компрессора кондиционера, реле кислородного датчика - нижний (Бензин), реле кислородного датчика - верхний (Бензин)
11 20 Дизель ('99-'01): Блок управения двигателем, реле подогрева топлива
20 Бензин ('99-'01): Блок управления силовым агрегатом, блок управления коробкой передач (TCM), реле блока управления двигателем (Automatic Shut Down), реле топливного насоса
20 Дизель ('97-'98): Блок управления силовым агрегатом, выключатель ламп заднего хода, реле подогрева топливаy, MSA
20 Бензин ('97-'98): Реле блока управления двигателем (Automatic Shut Down), реле вентилятора системы охлаждения, реле топливного насоса, реле муфты компрессора кондиционера, лампы заднего хода (выключатель ламп заднего хода (M/T), датчик диапазона передач (A/T)), блок управления коробкой передач, система улавливания паров бензина (EVAP), дневные ходовые огни ('98), соленоид гидротрансформатора, переключатель положения парковка/нейтраль
12 10 Реле аварийной сигнализации и указателей поворота, реле обогрева заднего стекла
13 - -
14 10 Обогрев зеркал
15 25 Модуль пассажирской двери (стеклоподъемник/центральный замок)
16 10 Правая фара (дальний свет)
17 15 Аудиосистема
18 10 '98-'01: Модуль водительской двери, электропривод зеркал ('99-'01), подогрев сидений ('99-'01), реле заднего противотуманного света ('99-'01)
19 10 Реле стартера, блокировка запуска - концевой выключатель педали сцепления (M/T)
20 15 '98-'01: Прицеп, реле левого указателя поворота, реле правого указателя поворота
10 '97: Прицеп, реле левого указателя поворота, реле правого указателя поворота
21 15 Реле звукового сигнала
22 20 Задний стеклоочиститель/омыватель
23 10 Правый габаритный свет
24 - -
25 15 Реле отопителя, воздушная заслонка, блокировка селектора коробки передач, ('00-'01), Extended Idle Switch ('00 -'01), блок управления отопителем и кондиционером или отопитель, реле ABS, ABS
26 10 Блок управления подушками безопасности
27 10 Блок управления подушками безопасности
Автоматический выключатель
28 25 '99-'01: Стеклоподъемники, центральный замок
30 '97-'98: Стеклоподъемники, центральный замок
29 25 '99-'01: Электропривод сидений, подогрев сидений
30 '97-'98: Электропривод сидений
30 20 Передний стеклоочиститель/омыватель
Реле
R1 -
R2 Прикуриватель
R3 Звуковой сигнал
R4 Обогрев заднего стекла

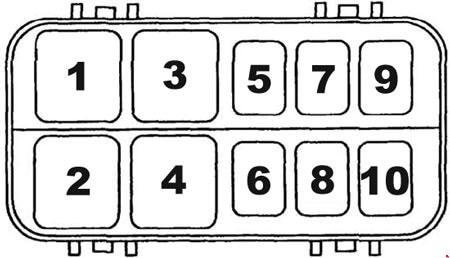

Блок реле (1984-1996)


Реле
1 Подсветка (1993-94);
Не используется (1995)
2 Звуковой сигнал (1993-94)
Комбинированное реле поворотов и аварийной сигнализации (1995)
3 Обогрев заднего стекла
4 Не используется
5 Не используется (1993-94)
Звуковой сигнал (1995)
6 Не используется
7 Не используется
8 Освещение радио
9 Центральный замок (Открытие)
10 Центральный замок (Закрытие)

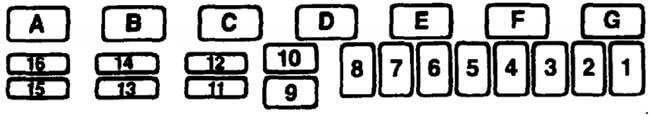

Блок предохранителей в моторном отсеке (1984-1996)




А
Назначение
1 60 Генератор
2 30 Блок управления двигателем (ECU) - Топливный насос, форсунки, катушка зажигания, лямбда зонд, генератор, блок управления автоматической коробкой передач
3 40 Блок предохранителей
4 20 Аварийная сигнализация
5 40 Переключатель света
6 50
60
Замок зажигания - Блок управления двигателем, реле топливного насоса, реле отсечки
7 40 Обогрев заднего стекла, стартер
8 40 ABS
9 60 Генератор
10 30 ABS
11 15 Замок зажигания - Лампы заднего хода, реле кондиционера, селектор коробки передач, круиз-контроль, реле вентилятора системы охлаждения
12 10 Автоматическая коробка передач
13 15 Противотуманные фары, подкапотная лампа, автоматическая коробка, диагностический разъем
14 20 Блок управления двигателем
15 20 Вентилятор охлаждения двигателя
16 10
20
Замок зажигания, Радио/Часы, подсветка в дверях (1994-95)
Реле
A Вентилятор охлаждения двигателя
B Топливный насос
C ABS
D Кондиционер
E Реле отсечки
F Стартер
G ABS

Блок предохранителей в моторном отсеке (1997-2001; Бензин)

'00-'01:

'97-'99:




A
Назначение
1 - -
2 40 Замок зажигания (реле прикуривателя, предохранители (блок предохранителей в салоне): "8", "9", "10", "11", "17", "18", "27", "28", "30"))
3 40 Замок зажигания (предохранители (блок предохранителей в салоне): "12", "19", "22", "24", "25", "26"))
4 50 '98-'01: Предохранители (блок предохранителей в салоне): "1", "2", "15", "20", "21", "29"
40 '97: Предохранители (блок предохранителей в салоне): "1", "2", "15", "20", "21", "29"
5 40 Реле вентилятора системы охлаждения
6 40 Реле отопителя
7 30 Переключатель освещения, реле задержки выключения головного света, дневные ходовые огни ('00-'01)
8 30 '00-'01: Реле блока управления двигателем (Automatic Shut Down)
9 20 Реле муфты компрессора кондиционера, предохранители (блок предохранителей в моторном отсеке): "27" ('00-'01), "26" ('97-'99)
10 20 '99-'01: Реле стартера
30 '97-'98: Реле стартера, реле обогрева заднего стекла, предохранитель (блок предохранителей в салоне): "13"
11 30 '98-'01: Реле обогрева заднего стекла, предохранители (блок предохранителей в салоне): "13"
12 40 ABS
13 20 ABS
14 - -
15 - -
16 15 Освещение салона, освещение багажного отсека, комбинация приборов, подсветка в дверях, аудиосистема, блок управления коробкой передач, освещение моторного отсека, потолочная консоль, подсветка в солнцезащитных козырьках, система бесключевого доступа, освещение перчаточного ящика, компас, левый передний стеклоподъемник ('97 - LHD), правый передний стеклоподъемник ('97 - LHD)
17 20 '00-'01: Реле кислородного датчика - нижний, реле кислородного датчика - верхний
20 '97-'99: Переключатель освещения, диагностический разъем, задний противотуманный свет ('97), реле антенны ('98-'99)
18 15 '00-'01: Форсунки, катушка зажигания, конденсатор
19 20 '00-'01: Переключатель освещения, диагностический разъем, реле антенны
25 '97-'99: Реле блока управления двигателем (Automatic Shut Down)
20 15 Реле аварийной сигнализации и указателей поворота
21 15 '00-'01: Блок управления силовым агрегатом
20 '97-'99: Форсунки, катушка зажигания, блок управления силовым агрегатом (PCM)
22 15 Реле топливного насоса, блок управления силовым агрегатом
23 15 Выключатель ламп стоп сигнала
24 15 '97-'99: Реле кислородного датчика - нижний, реле кислородного датчика - верхний
25 15 Реле противотуманного света №2 ('98-'01), реле противотуманного света ('97-'99)
26 20 Power усилитель
27 10 Иммобилайзер
Реле
R1 Муфта компрессора кондиционера
R2 '97-'99: Противотуманный свет
'98-'01: Противотуманный свет №1
R3 '98-'01: Противотуманный свет №2
R4 ABS
R5 '97-'99: Вентилятор системы охлаждения
'00-'01: Топливный насос
R6 '97-'99: Блок управления двигателем (Automatic Shut Down)
'00-'01: Стартер
R7 '97-'99: Стартер
'00-'01: Кислородный датчик - нижний
R8 '97-'99: Топливный насос
'00-'01: Кислородный датчик - верхний
R9 '00-'01: Вентилятор системы охлаждения
R10 '00-'01: Блок управления двигателем (Automatic Shut Down)

Блок предохранителей в моторном отсеке (1997-2001; Дизель)


A
Назначение
1 - -
2 50 Реле свечей накала
3 50 Реле свечей накала
4 30 '99-'01: Реле блока управления двигателем (Automatic Shut Down) (блок управления двигателем, насос-форсунка, блок управления силовым агрегатом, реле вентилятора системы охлаждения, реле муфты компрессора кондиционера), предохранители (блок предохранителей в моторном отсеке): "24"
30 '97-'98: Реле блока управления двигателем (блок управления топливным насосом, блок управления силовым агрегатом (PCM), генератор, предохранители (блок предохранителей в моторном отсеке): "21"), предохранители (блок предохранителей в моторном отсеке): "24"
5 40 Замок зажигания (реле прикуривателя, предохранители (блок предохранителей в салоне): "8", "9", "10", "11", "17", "18", "27", "28", "30"))
6 30 Реле подогрева топлива
7 20 '99-'01: Реле стартера
30 '97-'98: Реле стартера, реле обогрева заднего стекла, предохранитель (Passenger Compartment): "13"
8 30 Переключатель освещения, модуль задержки выключения головного света
9 50 Предохранители (блок предохранителей в салоне): "1", "2", "15", "20", "21", "29"
10 40 Реле зажигания (предохранители (блок предохранителей в салоне): "12", "19", "22", "24", "25", "26"))
11 40 Реле отопителя
12 40 ABS
13 40 '98-'01: Реле вентилятора системы охлаждения
14 20 ABS
15 30 '99-'01: Реле обогрева заднего стекла, предохранитель (блок предохранителей в салоне): "13"
16 15 Освещение салона, освещение багажного отсека, комбинация приборов, подсветка в дверях, аудиосистема, блок управления коробкой передач, освещение моторного отсека, подсветка в солнцезащитных козырьках, потолочная консоль, Rсистема бесключевого доступа, освещение перчаточного ящика, компас, левый передний стеклоподъемник ('97 - LHD), правый передний стеклоподъемник ('97 - LHD)
17 - -
18 - -
19 15 Выключатель ламп стоп сигнала
20 20 Реле муфты компрессора кондиционера, предохранители (блок предохранителей в моторном отсеке): "27"
21 20 '99-'01: Насос-форсунка, реле свечей накала система рециркуляции выхлопных газов (EGR)
20 '97-'98: Реле свечей накала, датчик массового расхода воздуха, блок управления топливным насосом, вакуумный регулятор, реле муфты компрессора кондиционера
22 20 Усилитель
23 15 Реле аварийной сигнализации и указателей поворота
24 10 Блок управления силовым агрегатом
25 15 Реле противотуманного света
26 20 Переключатель освещения, диагностический разъем, реле антенны ('98-'01), реле заднего противотуманного света ('97)
27 10 Иммобилайзер ('98-'01), потолочная консоль ('97)
Реле
R1 Муфта компрессора кондиционера
R2 '97-'99: Противотуманный свет
R3 '00-'01: Противотуманный свет
R4 ABS
R5 Вентилятор системы охлаждения
R6 '00-'01: Блок управления двигателем (Automatic Shut Down)
'97-'99: Блок управления двигателем (Diesel Power)
R7 Стартер
R8 Подогрев топлива
