1981-1993 Fiat Ducato
Схема и назначение предохранителей в Fiat Ducato с бензиновым двигателем 1.8 л., 2.0 л. или с дизельным двигателем 1.9 л. и 2.5 л. (1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993)

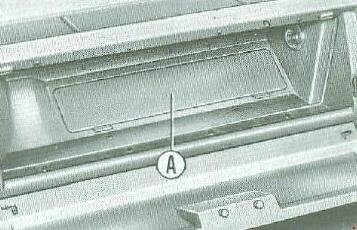

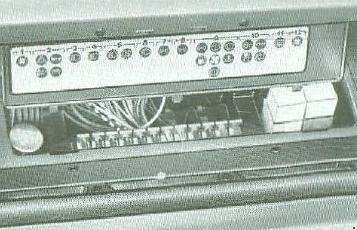

Блок предохранителей в бардачке (ранние версии)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 25 | Дизель: Вентилятор системы охлаждения |
| 1 | 16 | Бензин: Вентилятор системы охлаждения |
| 2 | 8 | Прикуриватель, часы, освещение салона, звуковой сигнал, радиоприемник, аварийная сигнализация |
| 3 | 8 | Дальний свет слева, контрольная лампа |
| 4 | 8 | Дальний свет справа |
| 5 | 8 | Ближний свет слева, задний противотуманный фонарь, контрольная лампа |
| 6 | 8 | Ближний свет справа |
| 7 | 5 | Габаритные огни (передний правый и задний левый), контрольная лампа, освещение приборов, подсветка прикуривателя, освещение номерного знака |
| 8 | 5 | Габаритные огни (передний левый и задний правый), освещение номерного знака, подрулевой переключатель |
| 9 | 8 | Стеклоочиститель и омыватель, подсветка бардачка, подсветка блока отопителя, основной отопитель, комбинация приборов, индикатор уровня топлива, контрольная лампа низкого уровня топлива, индикатор температуры охлаждающей жидкости, индикатор холостого хода (автомобили с карбюратором), индикатор засоренности воздушного фильтра (дизель), индикатор ручного тормоза, индикатор низкого уровня тормозной жидкости, индикатор состояния тормозов |
| 10 | 8 | Стоп-сигналы, фонарь заднего хода, дополнительный отопитель, обогрев заднего стекла, освещение выключателей, задний стеклоочиститель |
| 11 | 16 | Обогрев стекла |
| 12 | 25 | Дизель: Дополнительный вентилятор системы охлаждения |

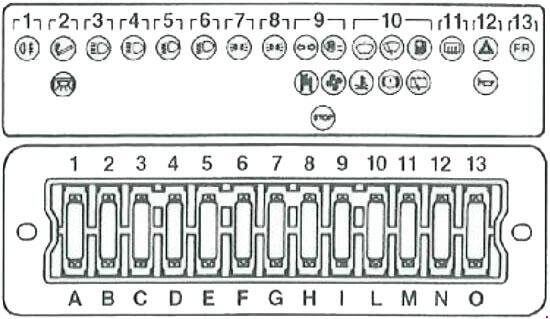

Блок предохранителей в бардачке (поздние версии)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Задний противотуманный фонарь, контрольная лампочка |
| 2 | 7,5 | Прикуриватель, часы, радио, освещение салона |
| 3 | 7,5 | Дальний свет слева, контрольная лампа |
| 4 | 7,5 | Дальний свет справа |
| 5 | 7,5 | Ближний свет слева |
| 6 | 7,5 | Ближний свет справа |
| 7 | 7,5 | Габаритные огни (передний правый и задний левый), контрольная лампа, освещение приборов, подсветка прикуривателя, подсветка пепельницы, освещение номерного знака |
| 8 | 7,5 | Габаритные огни (передний левый и задний правый), освещение номерного знака, подрулевой переключатель |
| 9 | 10 | Стоп-сигналы, фонарь заднего хода, отопитель, обогрев заднего стекла, освещение панели приборов, задний стеклоочиститель, контрольная лампа указателей поворота, указатели поворота |
| 10 | 15 | Стеклоочиститель и омыватель, задний стеклоочиститель, комбинация приборов (индикаторы, указатели уровня жидкости), освещение бардачка |
| 11 | 15 | Освещение салона, обогрев заднего стекла, аварийная сигнализация |
| 12 | 15 | Звуковой сигнал, противотуманные фары, аварийная сигнализация |
| 13 | 15 | Подогрев топливного фильтра (дизельные двигатели) |
Предохранители в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Электрический клапан подогрева (Турбо-Дизель) |
| 2 | 15 | Противотуманные фары (скорая помощь - дизель) |
| 3 | 30 | Вентилятор системы охлаждения (дизель) |
| 4 | 15 | Вентилятор системы охлаждения (дизель) |
| 5 | 30 | Дополнительный вентилятор системы охлаждения (дизель) |
| 6 | 7,5 | Лямбда зонд (бензин) |
