1993-2002 Fiat Ducato 230
Назначение предохранителей в Фиат Дукато 230 с бензиновым двигателем 2.0 л., или с дизельным двигателем 1.9 л., 2.3 л, 2.5 л. и 2.8 л. (1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002)

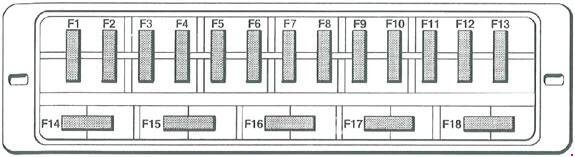

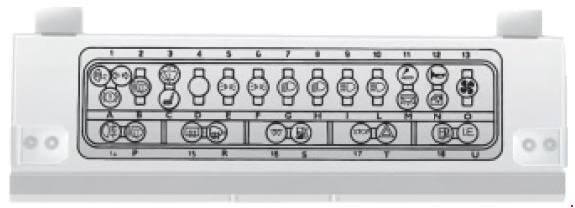

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 15* |
Фонарь заднего хода, датчик и индикатор наличия воды в фильтре (дизельные двигатели), индикатор Webasto, указателей поворота, индикатор указателей поворота, часы, индикатор неисправности антиблокировочной системы |
| 2 | 7,5 | Тахограф, индикатор ABS, омыватель фар |
| 3 | 15 | Стеклоочиститель и омыватель, подогрев сидений |
| 4 | 10 | ABS, обогрев заднего стекла, обогрев зеркал |
| 5 | 7,5 | Габаритные огни (передний левый, задний правый), подсветка блока отопителя |
| 6 | 7,5 | Габаритные огни (передний правый, задний левый), подсветка комбинации приборов, освещение номерного знака, тахограф |
| 7 | 10 | Левый ближний свет, корректор света |
| 8 | 10 | Правый ближний свет |
| 9 | 10 | Левый дальний свет, индикатор |
| 10 | 10 | Правый дальний свет |
| 11 | 15 | Прикуриватель, радио, освещение салона, освещение грузового отсека, заднее освещение, часы |
| 12 | 20 25* |
Звуковой сигнал, стоп-сигналы, стеклоподъемники, центральный замок |
| 13 | 25 30* |
Отопитель, дополнительный отопитель |
| 14 | 7,5 | Задний противотуманный фонарь, контрольная лампа, омыватель фар |
| 15 | 20 25 |
Обогрев заднего стекла, электрические зеркала, обогрев зеркал, задний отопитель |
| 16 | 5 10* |
Свечи накаливания |
| 17 | 10 15* |
Стоп-сигналы, аварийная сигнализация, часы, индикатор аварийной сигнализации, освещение салона, тахограф |
| 18 | 30 | Подогрев топливного фильтра, система впрыска топлива, тахограф, |
* Из руководства по эксплуатации за 2000 год
Предохранители под приборной панелью
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Подушка безопасности |
| 2 | 20 | Компрессор кондиционера |
| 3 | 30 | Задний кондиционер |
| 4 | 7,5 | ABS |
| 5 | 25 | Webasto |
| 6 | 1 | Webasto таймер |
| Под приборной панелью возле реле передних противотуманных фар |
||
| 7 | 15 | Передние противотуманные фары |
Предохранители в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| Из руководства по эксплуатации за 2000 год | ||
| 1 | 40 | Вентилятор системы охлаждения (1) |
| 2 | 50 | Вентилятор системы охлаждения (1; автомобили с кондиционером) |
| 3 | 40 | Вентилятор системы охлаждения (2) |
| 4 | 60 | ABS |
| 5 | 15 | Топливный насос |
| 6 | 60 | Подогреватель (двигатели 2.8 без турбонаддува) |
| 7 | 10 | Лямбда зонд |
| 8 | 15 | Блок управления Webasto |
| Из руководства по ремонту | ||
| 1 | 30 50 |
Вентилятор системы охлаждения |
| 2 | 30 | Дополнительный вентилятор системы охлаждения |
| 3 | 30 | Защита от перегрузов |
| 4 | 30 | Клапан подогрева |
| 5 | 30 | ABS |
| 6 | 30 | Кондиционер |
| 7 | 10 | Топливный насос |
| 8 | 10 | Лямбда зонд |
