2014-2019 Fiat Ducato
Назначение и расположение предохранителей в Фиат Дукато фургон и микроавтобус. Оборудованных дизельным двигателем: 2.3 л. (120 Multijet II, 140 Multijet II, 150 Multijet, 160 Multijet II, 180 Multijet II) (2014, 2015, 2016, 2017, 2018, 2019)
Блок предохранителей на приборной панели
Для доступа к блоку предохранителей на приборной панели нужно открутить винты A и снять крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 12 | 7,5 | Правая фара ближнего света |
| 13 | 7,5 | Левая фара ближнего света |
| 31 | 5 | Реле блока управления в моторном отсеке, реле блока управления на приборной панели (+ключ) |
| 32 | 7,5 | Освещение потолочных светильников в салоне (+аккумулятор) |
| 33 | 7,5 | Датчик проверки состояния аккумулятора в исполнениях Start & Stop (+аккумулятор) |
| 34 | 7,5 | Лампы внутреннего освещения Minibus (аварийное освещение) |
| 36 | 10 | Автоприемник, кондиционер, сигнализация, хронотахограф, блок управления отключением аккумулятора, таймер предпускового подогревателя Вебасто (+аккумулятор) |
| 37 | 7,5 | Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель приборов (+КЛЮЧ) |
| 38 | 20 | Блокировка дверей (+аккумулятор) |
| 43 | 20 | Стеклоочиститель (+ключ) |
| 47 | 20 | Стеклоподъемник двери водителя |
| 48 | 20 | Стеклоподъемник двери пассажира |
| 49 | 5 | Блок управления парковочными датчиками, автоприемник, кнопки управления на рулевом колесе, центральная консоль управления, левая панель управления, вспомогательная панель, блок управления отключением аккумулятора (+ключ) |
| 51 | 5 | Кондиционер, блок управления электроусилителем рулевого управления, фонари заднего хода, датчик наличия воды в фильтре дизельного топлива, датчик массового расхода воздуха, хронотахограф (+ключ) |
| 53 | 7,5 | Панель приборов (+аккумулятор) |
| 89 | - | Отсутствует |
| 90 | 7,5 | Левая фара дальнего света |
| 91 | 7,5 | Правая фара дальнего света |
| 92 | 7,5 | Левая противотуманная фара |
| 93 | 7,5 | Правая противотуманная фара |

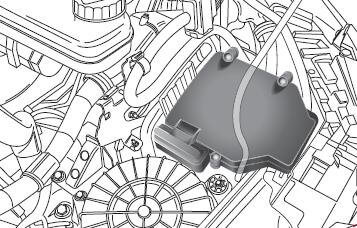

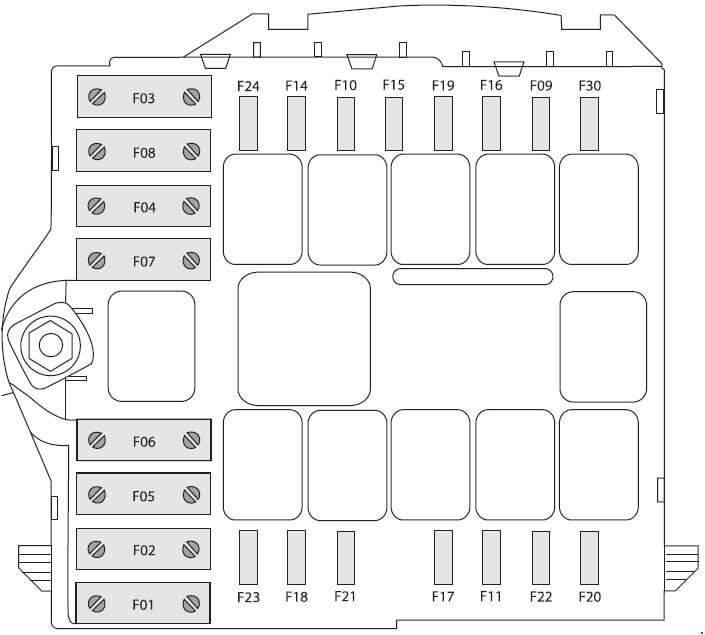

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 03 | 30 | Выключатель зажигания (+аккумулятор) |
| 04 | 40 | Нагрев фильтра |
| 05 | 20 | Испаритель двигателя Puma / Система вентиляции в салоне с подогревателем Вебасто, помпа роботизированной коробки передач (+аккумулятор) |
| 50 | Испаритель двигателя Puma / Система вентиляции в салоне с подогревателем Вебасто, помпа роботизированной коробки передач (+аккумулятор) | |
| 06 | 40 | Высокоскоростной вентилятор охлаждения двигателя (+аккумулятор) |
| 60 | Высокоскоростной вентилятор охлаждения двигателя (+аккумулятор) | |
| 07 | 40 | Вентилятор низкой скорости охлаждения двигателя (+аккумулятор) |
| 50 | Вентилятор низкой скорости охлаждения двигателя (+аккумулятор) | |
| 60 | Вентилятор низкой скорости охлаждения двигателя (+аккумулятор) | |
| 08 | 40 | Вентилятор салона (+ключ) |
| 09 | 15 | Задняя электрическая розетка (+аккумулятор) |
| 10 | 15 | Звуковой сигнал |
| 14 | 15 | Электрическая розетка (+аккумулятор) |
| 15 | 15 | Прикуриватель (+аккумулятор) |
| 18 | 7,5 | Блок управления двигателем, блок управления роботизированной коробкой передач (+аккумулятор) |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Стеклоочиститель |
| 24 | 7,5 | Вспомогательная панель управления, движение и опускание зеркал (+ключ) |
| 30 | 15 | Обогреватели наружных зеркал |

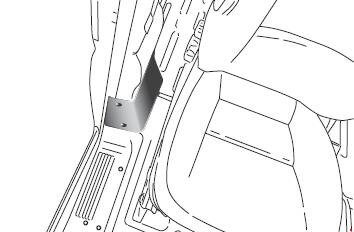

Блок предохранителей на центральной правой стойке
| № | А | Назначение предохранителя |
|---|---|---|
| 54 | - | Отсутствует |
| 55 | 15 | Подогрев сидений |
| 56 | 15 | Электрический разъем около сидений задних пассажиров |
| 57 | 10 | Дополнительный отопитель под сиденьем |
| 58 | 15 | Обогреваемое левое заднее стекло |
| 59 | 15 | Обогреваемое правое заднее стекло |
| 60 | - | Отсутствует |
| 61 | - | Отсутствует |
| 62 | - | Отсутствует |
| 63 | 10 | Привод дополнительного отопителя пассажиров |
| 64 | - | Отсутствует |
| 65 | 30 | Вентилятор дополнительного отопителя пассажиров |
